GB/T 24730-2009 客运索道脱挂抱索器通用技术条件

ICS53.040.20

J81

中华人民共和国国家标准

GB/T24730—2009

客运索道脱挂抱索器通用技术条件

Generaltechnicalconditionsfordetachablegripofpassengerropeway

2009-11-30发布2010-06-01实施

发布

GB/T24730—2009

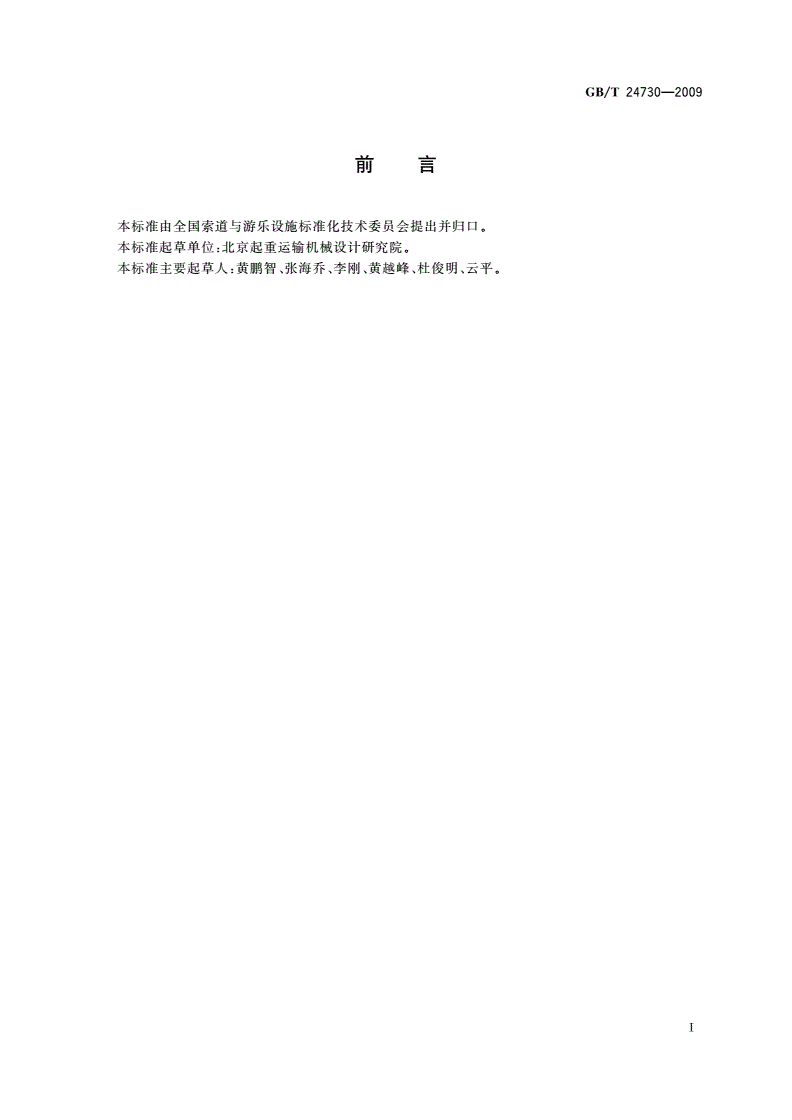

前言

本标准由全国索道与游乐设施标准化技术委员会提出并归口。

本标准起草单位:北京起重运输机械设计研究院。

本标准主要起草人：黄鹏智、张海乔、李刚、黄越峰、杜俊明、云平。

I

GB/T24730—2009

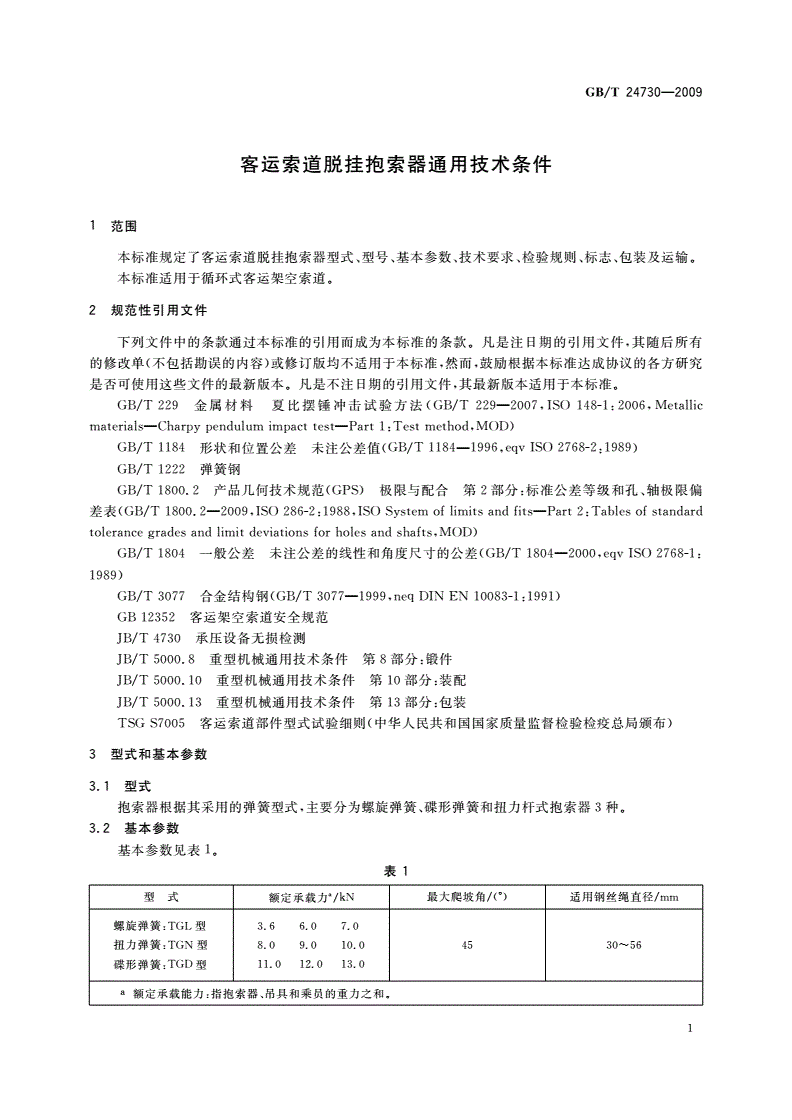

客运索道脱挂抱索器通用技术条件

1范围

本标准规定了客运索道脱挂抱索器型式、型号、基本参数、技术要求、检验规则、标志、包装及运输。

本标准适用于循环式客运架空索道。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T229金属材料夏比摆锤冲击试验方法(GB/T229—2007,ISO148-1:2006,Metallic

materials—Charpypendulumimpacttest—Part1:Testmethod,MOD)

GB/T1184形状和位置公差未注公差值(GB/T1184—1996,eqvISO2768-2：1989)

GB/T1222弹簧钢

GB/T1800.2产品几何技术规范(GPS)极限与配合第2部分:标准公差等级和孔、轴极限偏

差表(GB/T1800.2—2009,ISO286-2：1988,ISOSystemo£limitsandfits—Part2：Tablesofstandard

tolerancegradesandlimitdeviationsforholesandshafts,MOD)

GB/T1804一般公差未注公差的线性和角度尺寸的公差(GB/T1804-2000,eqvISO2768-1：

1989)

GB/T3077合金结构钢(GB/T3077—1999,neqDINEN10083-1：1991)

GB12352客运架空索道安全规范

JB/T4730承压设备无损检测

JB/T5000.8重型机械通用技术条件第8部分：锻件

JB/T5000.10重型机械通用技术条件第10部分:装配

JB/T5000.13重型机械通用技术条件第13部分:包装

TSGS7005客运索道部件型式试验细则(中华人民共和国国家质量监督检验检疫总局颁布)

3型式和基本参数

3.1型式

抱索器根据其采用的弹簧型式，主要分为螺旋弹簧、碟形弹簧和扭力杆式抱索器3种。

3.2基本参数

基本参数见表1。

表1

型式额定承载力"/kN最大爬坡角/(°)适用钢丝绳直径/mm

螺旋弹簧：TGI.型3.66.07.0

扭力弹簧：TGN型&09.010.04530〜56

碟形弹簧：TGD型11.012.0
