GB/T 6316-2008 游标、带表和数显齿厚卡尺

ICS17.040.30

J42SB

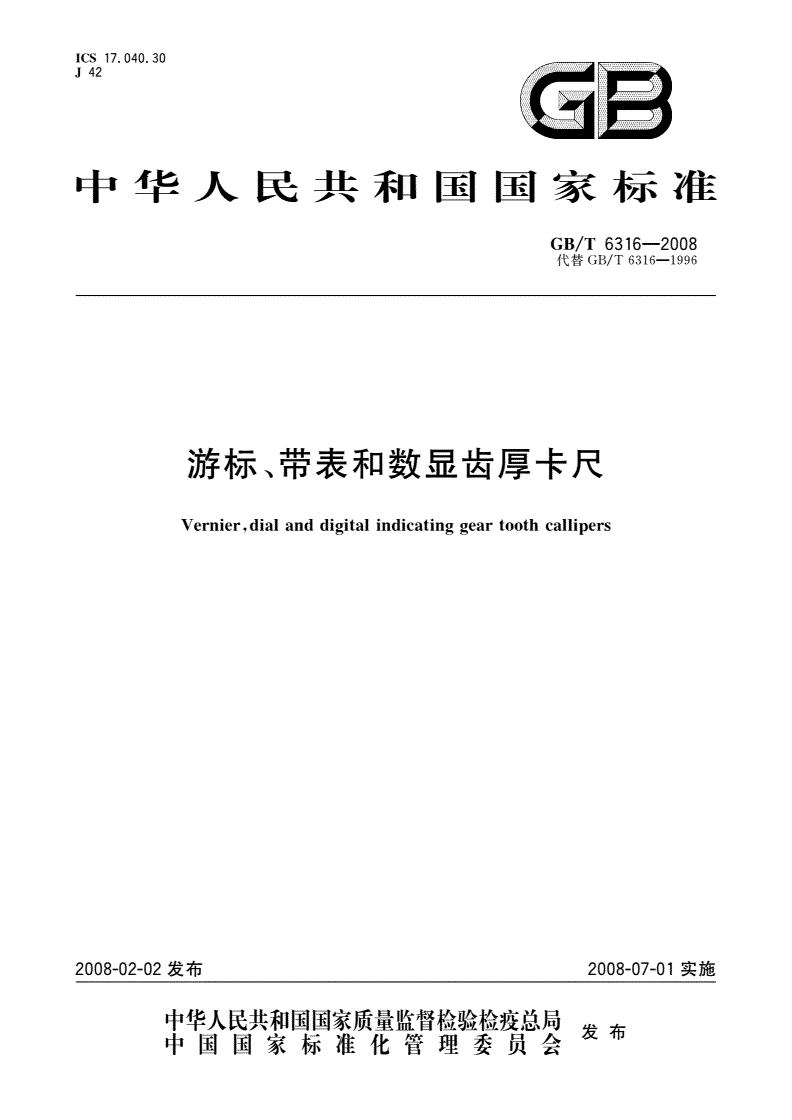

中华人民共和国国家标准

GB/T6316—2008

代替GB/T6316—1996

游标、带表和数显齿厚卡尺

Vernier,dialanddigitalindicatinggeartoothcallipers

2008-02-02发布2008-07-01实施

发布

GB/T6316—2008

-1.Z-—1—

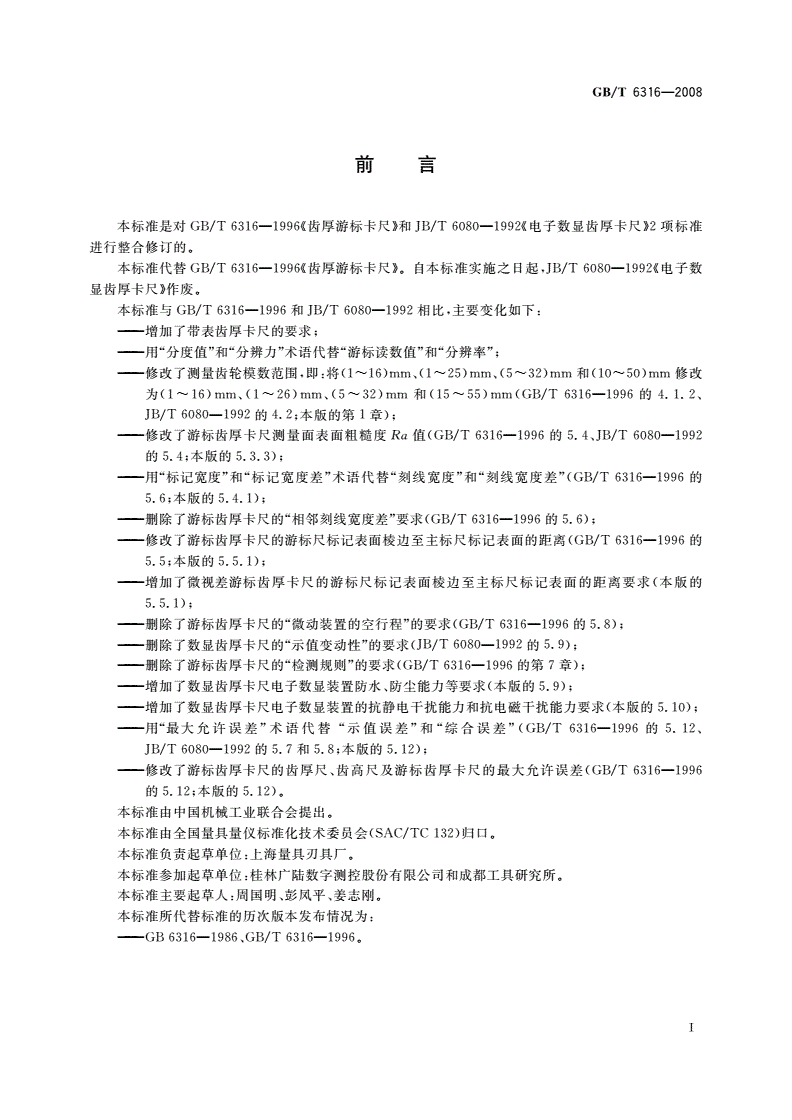

刖弓

本标准是GB/T6316—1996«齿厚游标卡尺》和JB/T6080—1992《电子数显齿厚卡尺》2项标准

进行整合修订的。

本标准代替GB/T6316—1996«齿厚游标卡尺》。自本标准实施之日起,JB/T6080—1992（（电子数

显齿厚卡尺》作废。

本标准与GB/T6316—1996和JB/T6C80—1992相比，主要变化如下：

——增加了带表齿厚卡尺的要求；

——用“分度值”和“分辨力”术语代替“游标读数值”和“分辨率”；

修改了测量齿轮模数范围，即：将（1〜16）mm、（1~25）mm、（5~32）mm和（10〜50）mm修改

为（1〜16）mm、（1〜26）mm、（5〜32）mm和（15〜55）mm（GB/T6316一1996的4.1.2、

JB/T6080—1992的4.2；本版的第1章）；

-修改了游标齿厚卡尺测量面表面粗糙度Ra值（GB/T6316—1996的5.4.JB/T6080—1992

的5.4；本版的5.3.3）；

-用“标记宽度”和“标记宽度差”术语代替“刻线宽度”和“刻线宽度差”（GB/T6316—1996的

5.6；本版的5.4.1）；

——删除了游标齿厚卡尺的“相邻刻线宽度差”要求（GB/T6316-1996的5.6）；

—修改了游标齿厚卡尺的游标尺标记表面棱边至主标尺标记表面的距离（GB/T6316—1996的

5.5；本版的5.5.1）；

-增加了微视差游标齿厚卡尺的游标尺标记表面棱边至主标尺标记表面的距离要求（本版的

5.5.1）；

——删除了游标齿厚卡尺的“微动装置的空行程”的要求（GB/T6316—1996的5.8）；

——删除了数显齿厚卡尺的“示值变动性”的要求（JB/T6080—1992的5.9）；

——删除了游标齿厚卡尺的“检测规则”的要求（GB/T6316—1996的第7章）；

——增加了数显齿厚卡尺电子数显装置防水、防尘能力等要求（本版的5.9）；

-增加了数显齿厚卡尺电子数显装置的抗静电干扰能力和抗电磁干扰能力要求（本版的5.10）；

-用“最大允许误差”术语代替“示值误差”和“综合误差”（GB/T6316-1996的5.12、

JB/T6080—1992的5.7和5.8；本版的5.12）；

—修改了游标齿厚卡尺的齿厚尺、齿高尺及游标齿厚卡尺的最大允许误差（GB/T6316-1996

的5.12；本版的5.12）。

本标准由中国机械工业联合会提出。

本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。

本标准负责起草单位：上海量具刃具厂。

本标准参加起草单位:桂林广陆数字测控股份有限公司和成都工具研究所。

本标准主要起草人:周国明、彭凤平、姜志刚。

本标准所代替标准的历次版本发布情况为：

——GB6316—1986,GB/T6316—1996O

T

GB/T6316—2008

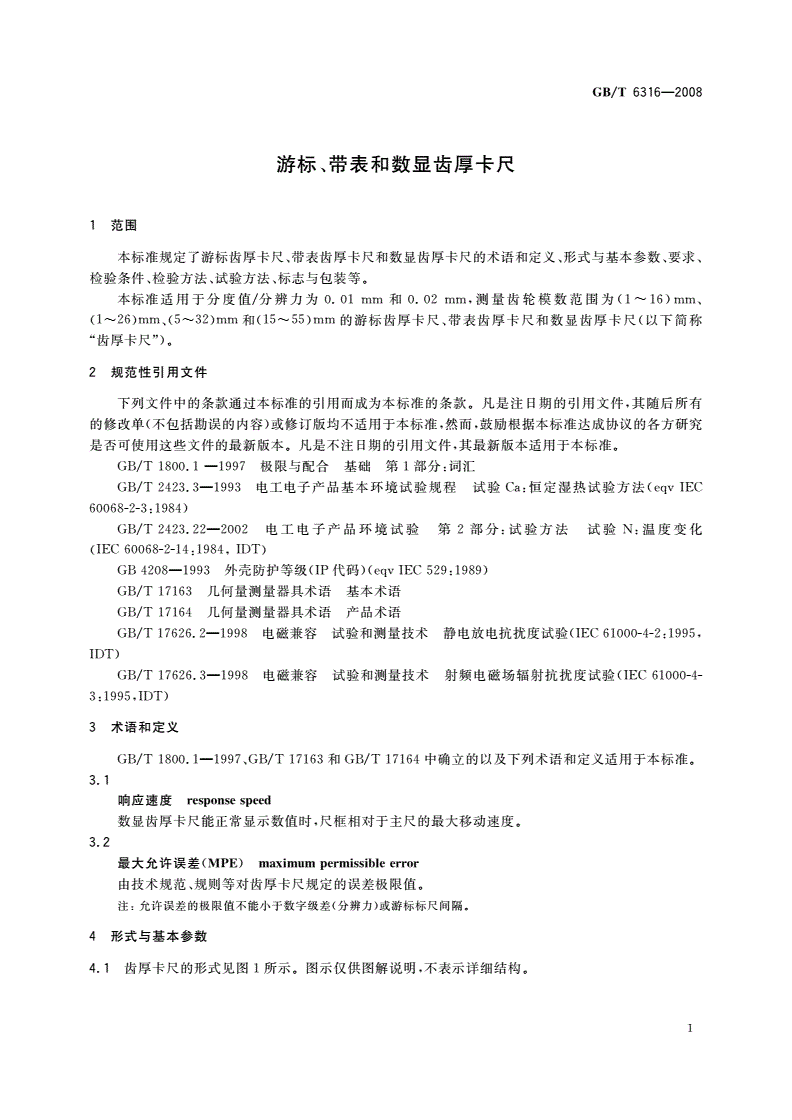

游标、带表和数显齿厚卡尺

1范围

本标准规定了游标齿厚卡尺、带表齿厚卡尺和数显齿厚卡尺的术语和定义、形式与基本参数、要求、

检验条件、检验方法、试验方法、标志与包装等。

本标准适用于分度值/分辨力为0.01mm和0.02rmn,测量齿轮模数范围为（l~16）mm.

（1〜26）mm、（5〜32）mm和（15〜55）mm的游标齿厚卡尺、带表齿厚卡尺和数显齿厚卡尺（以下简称

“齿厚卡尺”）。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1800.1—1997极限与配合基础第1部分:词汇

GB/T2423.3—1993电工电子产品基本环境试验规程试验C：恒定湿热试验方法（eqvIEC

60068-2-3:1984）

GB/T2423.22-2002电工电子产品环境试验第2部分：试验方法试验N：温度变化

（IEC60068-2-14:19
