GB/T 17164-2008 几何量测量器具术语 产品术语
GB/T 17164-2008 Glossary of terms used in dimensional measuring instruments—Product terms
基本信息
本标准适用于几何量测量器具行业的产品及正式出版发行的标准和书刊。
发布历史
-
1997年12月
-
2008年11月
-
2022年07月
研制信息
- 起草单位:
- 成都工具研究所
- 起草人:
- 邓宁、韩春阳、赵伟荣、张恒、吴庆良、赵军
- 出版信息:
- 页数:43页 | 字数:79 千字 | 开本: 大16开
内容描述

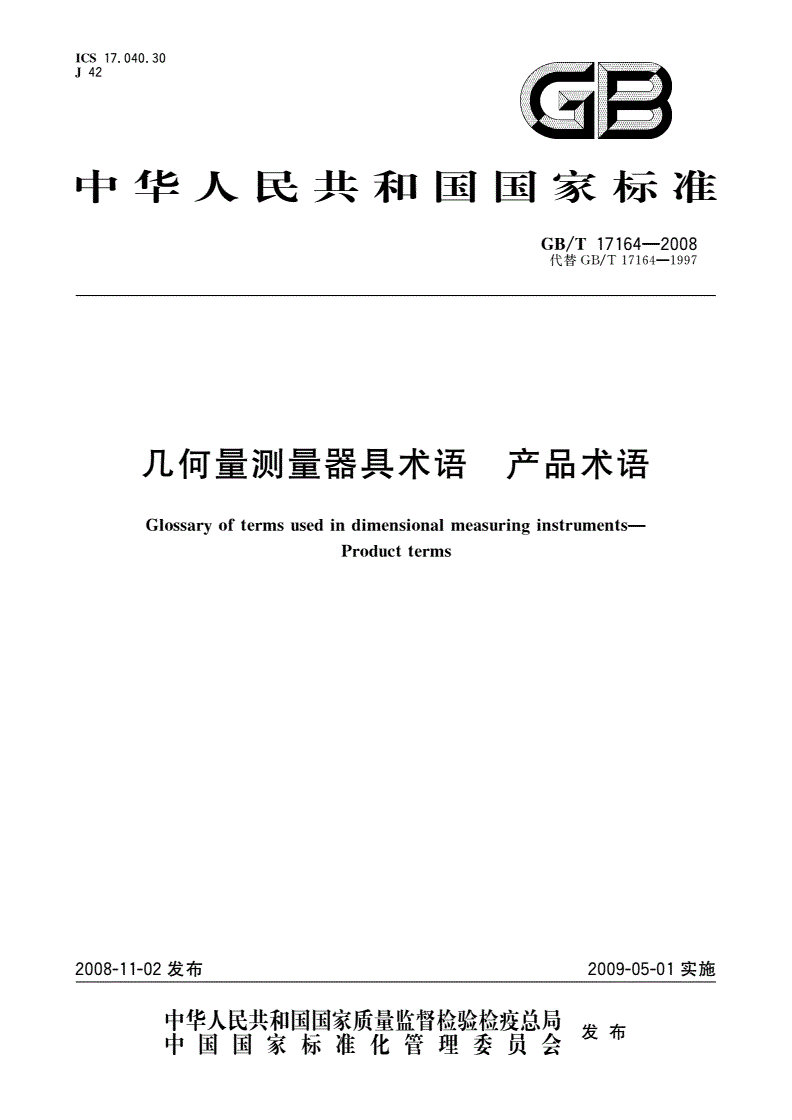

ICS17.040.30
中华人民共和国国家标准
GB/T17164—2008
代替GB/T17164—1997
几何量测量器具术语产品术语
Glossaryoftermsusedindimensionalmeasuringinstruments—
Productterms
2008-11-02发布2009-05-01实施
发布
GB/T171642008

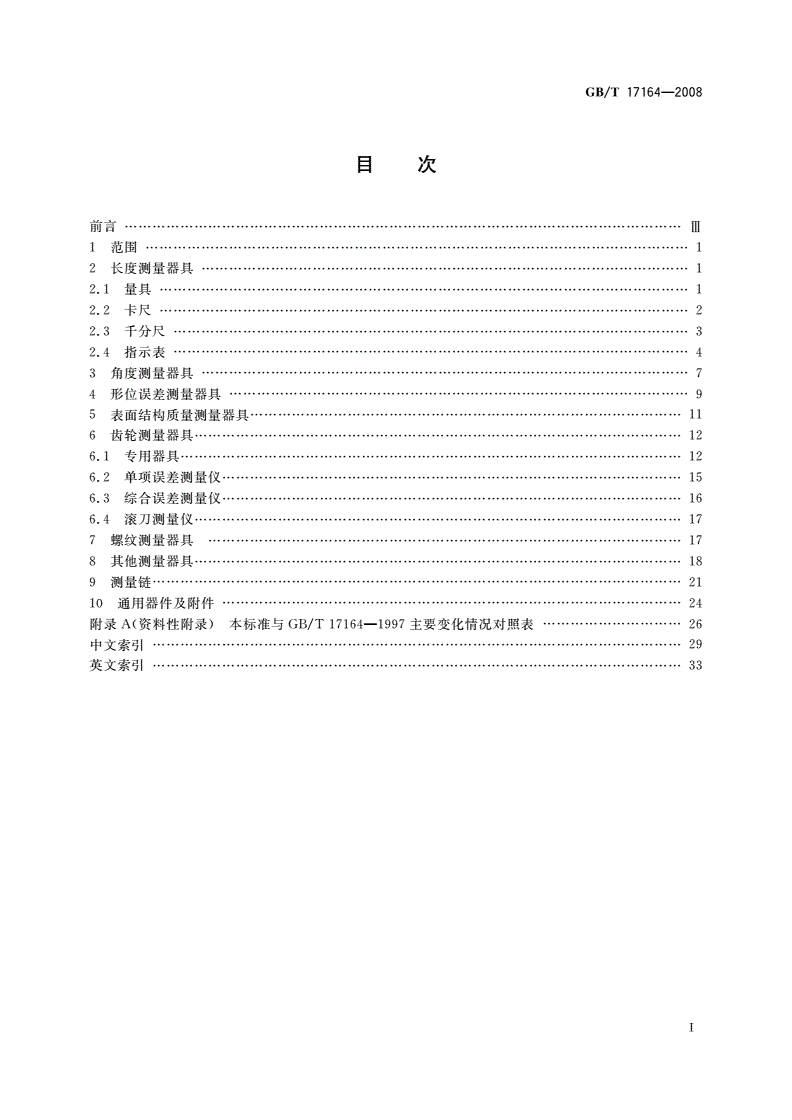

目次
前言ni
i范围1
2长度测量器具1
2.1量具1
2.2卡尺2
2.3千分尺3
2.4指示表4
3角度测量器具7
4形位误差测量器具9
5表面结构质量测量器具11
6齿轮测量器具12
6.1专用器具12
6.2单项误差测量仪15
6.3综合误差测量仪16
6.4滚刀测量仪17
7螺纹测量器具17
8其他测量器具18
9测量链21
10通用器件及附件24
附录A(资料性附录)本标准与GB/T17164-1997主要变化情况对照表26
中文索引29
英文索引33
T
GB/T171642008
-1.Z-—1—

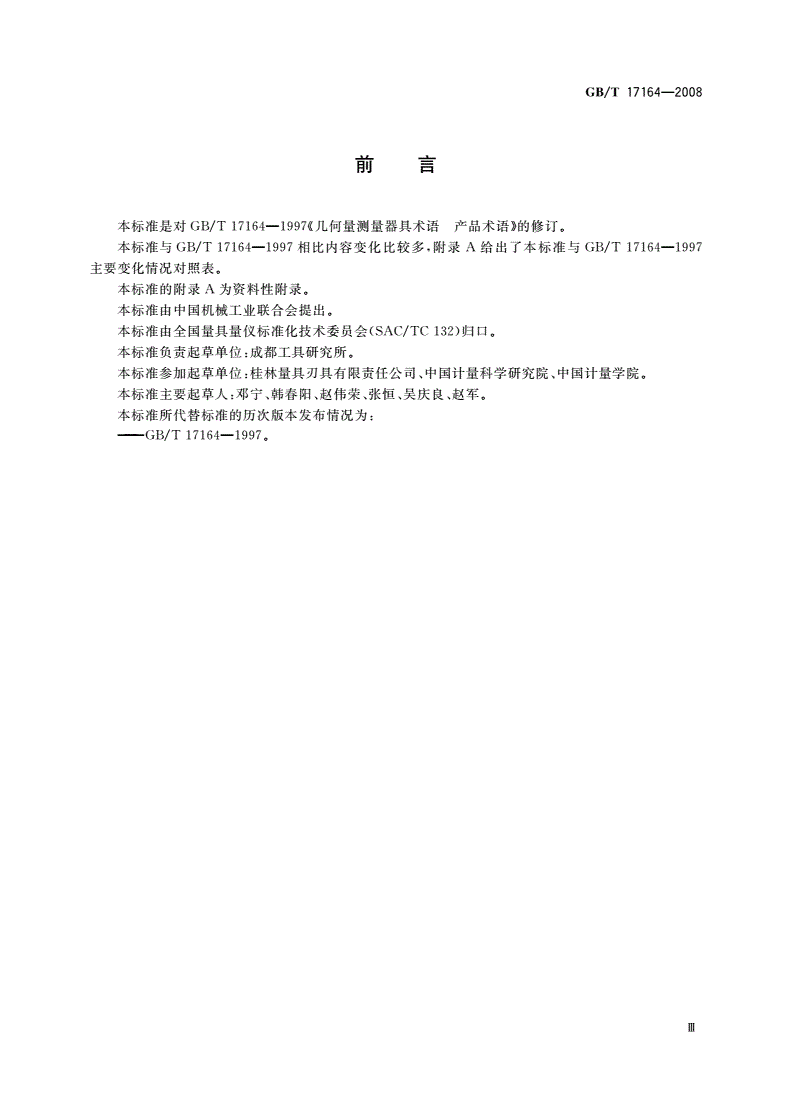

刖弓
本标准是对GB/T17164—1997《几何量测量器具术语产品术语》的修订。
本标准与GB/T17164—1997相比内容变化比较多,附录A给出了本标准与GB/T17164—1997
主要变化情况对照表。
本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国量具量仪标准化技术委员会(SAC/TC132)归口。
本标准负责起草单位:成都工具研究所”
本标准参加起草单位:桂林量具刃具有限责任公司、中国计量科学研究院、中国计量学院。
本标准主要起草人:邓宁、韩春阳、赵伟荣、张恒、吴庆良、赵军。
本标准所代替标准的历次版本发布情况为:
——GB/T17164—1997O
ni
GB/T171642008
几何量测量器具术语产品术语
1范围
本标准界定了长度测量器具、角度测量器具、形位误差测量器具、表面结构质量测量器具、齿轮测量
器具、螺纹测量器具、其他测量器具、测量链和通用器件及附件等几何量测量器具的产品术语及定义。
本标准适用于几何量测量器具行业的产品及正式出版发行的标准和书刊。
2长度测量器具
2.1量具
2.1.1
量块gaugeblock
具有一对相互平行测量面,且两平面间具有准确尺寸,其横截面为矩形等形式的实物量具。按其材
质分为钢制量块、硬质合金量块和陶瓷量块等。
2.1.2
步距规checkmaster
将一组尺寸相等的量块按准确等间距,直线排列固定于矩形刚性座体内,用于水平和垂直定值校
准、检验的实物量具。按量块材质分为钢制量块步距规和陶瓷量块步距规;按使用方式分为卧式步距规
和立式步距规。
2.1.3
光滑极限量规plainlimitgauge
具有以孔径或轴径的最大极限尺寸和最小极限尺寸为标准测量面,能以包容原则反映被检孔或轴
边界条件的实物量具。
2.1.3.1
塞规pluggauge
用于孔径检验的光滑极限量规,其测量面为外圆柱面。其中,圆柱直径具有被检孔径最小极限尺寸
的为孔用通规,具有被检孔径最大极限尺寸的为孔用止规。
2.1.3.2
环规ringgauge
用于轴径检验的光滑极限量规,其测量面为内圆环面。其中,圆环直径具有被检轴径最大极限尺寸
的为轴用通规,具有被检轴径最小极限尺寸的为轴用止规。
2.1.3.3
卡规snapgauge
用于轴径检验的光滑极限量规,其测量面为两对称的平面。两测量面间距具有被检轴径最大极限
尺寸的为轴用通规,具有被检轴径最小极限尺寸的为轴用止规。
2.1.4
量针pingauge
具有准确尺寸的圆柱工作面,用于间接检测螺纹等工件的实物量具。按量针材质分为钢制量针和
陶瓷量针。又称为针规。
2.1.5
塞尺feelergauge
具有准确厚度尺寸的单片或成组的薄片,用于检验间隙的实物量具。
1
GB/T171642008
2.1.6
钢直尺steelruler
具有一组或多组有序的标尺标记及标尺标数所构成的钢制板状的实物量具。
2.1.7
精密玻璃线纹尺precisionglasslinearscale
具有一组或多组有序的标尺标记及标尺标数,其截面为矩形的玻璃制实物量具,该量具与测微读数
装置配合,用于精密测量。按用途又分为玻璃基准线纹尺、玻璃标准线纹尺和玻璃工作线纹尺三种。
2.1.8
精密金属线纹尺precisionmetallinearscale
具有一组或多组有序的标尺标记及标尺标数,其截面为X形、H形或矩形的金属制实物量具,该量
具与测微读数装置配合,用于精密测量。按用途又分为金属基准线纹尺、金属标准线纹尺和金属工作线
纹尺三种。
2.1.9
半径样板radiustemplate
带有一组准确内、外圆弧半径尺寸的薄板,用于检验圆弧半径的实物量具。又称R规。
2.2卡尺
2.2.1
游标卡尺verniercalliper
利用游标原理对两同名测量面相对移动分隔的距离进行读数的测量器具。
2.2.2
带表卡尺dialcaliper
利用机械传动系统,将两同名测量面的相对移动转变为指示表指针的回转运动,并借助尺身标尺和
指示表对两同名测量面相对移动所分隔的距离进行读数的测量器具’
2.2.3
数显卡尺digitaldisplaycalliper
利用电子测量、数字显示原理,对两同名测量面相对移动分隔的距离进行读数的测量器具。
2.2.4
游标深度卡尺vernierdepthcalliper
利用游标原理对尺框测量面和尺身测量面(或测量爪的深度测量面)相对移动分隔的距离进行读数
的测量器具。
2.2.5
带表深度卡尺dialdepthcalliper
利用机械传动系统,将尺框测量面和尺身测量面(或测量爪的深度测量面)的相对移动转变为指示
表指针的回转运动,并借助尺身标尺和指示表对尺框测量面和尺身测量面(或测量爪的深度测量面)相
对移动所分隔的距离进行读数的测量器具。
2.2.6
数显深度卡尺digitaldisplaydepthcalliper
利用电子测量、数字显示原理,对尺框测量面和尺身测量面(或测量爪的深度测量面)相对移动分隔
的距离进行读数的测量器具。
2.2.7
游标高度卡尺vernierheightcalliper
利用游标原理对装置在尺框上的划线量爪或测量头工作面与底座工作面相对移动分隔的距离进行
读数的测量器具。
2
GB/T171642008
2.2.8
带表高度卡尺dialheightcalliper
利用机械传动系统,将装置在尺框上的划线量爪或测量头工作面与底座工作面的相对移动转变为
指示表指针的回转运动,并借助尺身标尺(或机械式数字显示装置)和指示表对划线量爪或测量头工作
面与底座工作面相对移动所分隔的距离进行读数的测量器具。
2.2.9
数显高度卡尺digitaldisplayheightcalliper
利用电子测量、数字显示原理,对装置在尺框上的划线量爪工作面与底座工作面相对移动分隔的距
离进行读数的测量器具。
2.2.10
焊接检验尺calliperforweldinginspection
具有主尺、游标尺及测角尺,用于对焊缝宽度、高度、焊接间隙及坡口角度等尺寸读数的测量器具。
2.3千分尺
2.3.1
测微头micrometerhead
利用螺旋副原理,对测微螺杆轴向位移量进行读数并备有安装部位的测量器具。
2.3.2
外径千分尺externalmicrometer
利用螺旋副原理,对尺架上两测量面间分隔的距离进行读数的外尺寸测量器具,其分度值为
0.01mm和0.001mm、0.002mm、0.005mm0分度值为0.001mm、0.002mm和0.005mm的称为
微米千分尺。
2.3.3
杠杆千分尺micrometerwithdialcomparator
利用杠杆传动机构及螺旋副原理,对尺架上两测量面间分隔的距离通过指示表和微分筒标尺进行
读数,并可由指示表读取两测量面间微小位移量的微米级外径千分尺。
2.3.4
带计数器千分尺micrometerwithcounter
利用螺旋副原理,对尺架上两测量面间分隔的距离用机械式数字显示装置进行读数的外径千分尺。
2.3.5
数显外径千分尺digitaldisplaymicrometer
利用螺旋副原理,通过电子测量、数字显示,对尺架上两测量面间分隔的距离进行读数的外径千分尺。
2.3.6
小测头千分尺smallanvilmicrometer
具有两较小测量面的外径千分尺。
2.3.7
尖头千分尺pointmicrometer
具有两锥形球测量面,适用于测量较小部位尺寸的外径千分尺。
2.3.8
板厚千分尺sheetmetalmicrometer
具有球形测量面和平测量面及特殊形状的尺架,适用于测量板材厚度的外径千分尺。
2.3.9
壁厚千分尺tubemicrometer
具有球形测量面和平测量面及特殊形状的尺架,适用于测量管材壁厚的外径千分尺。
3
GB/T171642008
2.3.10
叶片千分尺blademicrometer
具有两条形测量面,适用于测量叶片尺寸的外径千分尺。
2.3.11
奇数沟千分尺oddflutedmicrometer
具有特制的V形测砧,可测量带有3、5和7个沿圆周均布沟槽工件的外径千分尺。
2.3.12
深度千分尺depthmicrometer
利用螺旋副原理,对底板基准面与测量杆测量面间分隔的距离进行读数的深度测量器具。
2.3.13
数显深度千分尺digitaldisplaydepthmicrometer
利用螺旋副原理,通过电子测量、数字显示,对底板基准面与测量杆测量面间分隔的距离进行读数
的深度测量器具。
2.3.14
两点内径千分尺internalmicrometerwithtwo-pointcontact
利用螺旋副原理,对主体两端球形测量面间分隔的距离进行读数的内尺寸测量器具。简称内径千
分尺。其中,不带接长杆即整体结构的又称为单杆式内径千分尺。
2.3.15
带表内径千分尺dialinternalmicrometer
利用螺旋副原理,对两球形测量面间分隔的距离由指示表读数的内径千分尺。
2.3.16
三爪式内径千分尺threepointinternalmicrometer
利用螺旋副原理,通过旋转塔形阿基米德螺旋体或移动锥体使三个测量爪作径向位移,使其与被测
内扎接触,对内孔尺寸进行读数的内径千分尺。
2.3.17
数显三爪式内径千分尺threepointinternalmicrometerwithdigitaldisplay
利用螺旋副原理,使三个测量爪沿半径方向位移,将其与被测内孔接触,通过电子测量、数字显示,
对内孔尺寸进行读数的内径千分尺。
2.3.18
内测千分尺insidemicrometer
具有两个圆弧测量面,适用于测量内尺寸的千分尺。
2.4指示表
2.4.1
指示表dialindicator
利用机械传动系统,将测量杆的直线位移转变为指针在圆度盘上的角位移,并由圆度盘进行读数的
测量器具。其中,分度值为0.1mm的称为十分表,分度值为0.01mm的称为百分表,分度值为
0.001mm.0.002mm.0.005mm的称为千分表。量程超过10mm的指示表又称为大量程指示表。
2.4.2
数显指示表dialindicatorwithdigitaldisplay
利用电子测量、数字显示原理,对测量杆的直线位移进行读数的测量器具。其中,分辨力为
0.01mm的称为数显百分表,分辨力为0.001mm.0.005mm的称为数显千分表。
2.4.3
深度指示表depthdialindicator
借助标准块及指示表,对基座测量面与测头测量面间分隔的距离进行读数的深度测量器具。其中,
4
GB/T171642008
分度值为0.01mm的称为深度百分表;分度值为0.001mm.O.005mm的称为深度千分表。
2.4.4
数显深度指示表depthdialindicatorwithdigitaldisplay
利用电子测量、数字显示原理,借助标准块及指示表,对基座测量面与测头测量面间分隔的距离进
行读数的深度测量器具。
2.4.5
杠杆指示表dialtestindicator
利用机械传动系统,将杠杆测头的摆动位移转变为指针在圆度盘上的角位移,并由圆度盘进行读数
的测量器具。其中,分度值为0.01mm的称为杠杆百分表;分度值为0.001mm.O.002mm的称为杠杆
千分表。
2.4.6
数显杠杆指示表dialtestindicatorwithdigitaldisplay
利用电子测量、数字显示原理,对杠杆测头的摆动位移进行读数的测量器具。其中,分辨力为
0.01mm的称为数显杠杆百分表;分辨力为0.001mm的称为数显杠杆千分表。
2.4.7
内径指示表boredialindicator
利用机械传动系统,将活动测头的直线位移转变为指针在圆度盘上的角位移,并由圆度盘进行读数
的内尺寸测量器具。其中,分度值为0.01mm的称为内径百分表;分度值为0.001mm、0.002mm的称
为内径千分表。
2.4.8
涨簧式内径指示表expandingheadboredialindicator
利用机械传动系统,将涨簧测头的直线位移转变为指针在圆度盘上的角位移,并由圆度盘进行读数
的内尺寸测量器具。其中,分度值为0.01mm的称为涨簧式内径百分表;分度值为0.001mm、
0.002mm的称为涨簧式内径千分表。
2.4.9
钢球式内径指示表balltypeboredialindicator
利用机械传动系统,将钢球测头的直线位移转变为指针在圆度盘上的角位移,并由圆度盘进行读数
的内尺寸测量器具。其中,分度值为0.01mm的称为钢球式内径百分表;分度值为0.001mm,
0.002mm的称为钢球式内径千分表。
2.4.10
厚度指示表thicknessdialindicator
用于测量固定于表架上的指示表测头测量面相对于表架测砧测量面的直线位移量(厚度),并由指
示表进行读数的测量器具。其中,分度值为0.01mm的称为厚度百分表,分度值为0.001rmn的称为
厚度千分表。又称为厚度表、测厚规。
2.4.11
数显厚度指示表thicknessdialindicatorwithdigitaldisplay
利用数显指示表,对表架上的两测量面相对直线位移量(厚度)进行读数的测量器具。其中,分辨力
为0.01mm的称为数显厚度百分表,分辨力为0.001mm、0.005mm的称为数显厚度千分表。又称为
数显厚度表、数显测厚规。
2.4.12
杠杆卡规indicatingsnapgauge
利用杠杆传动机构,通过直接比较测量法,读取弧形尺架上两测量面间微小轴向位移量的微米级外
尺寸测量器具。
5
GB/T171642008
2.4.13
带表卡规dialsnapgauge
利用杠杆传动机构,将活动量爪测量面的摆动转变为指示表量杆的移动,并由指示表进行读数的一
种剪式测量器具。其中,用于外尺寸测量的称为带表外卡规,用于内尺寸测量的称为带表内卡规。
2.4.14
扌旨示卡表dialsnapindicator
利用机械传动系统,将两测量爪间的相对位移转变为指针在指示表圆度盘上的角位移,并由指示表
进行读数的测量器具。
2.4.15
数显指示卡表dialsnapindicatorwithdigitaldisplay
利用电子测量、数字显示原理,对两测量爪间的相对位移进行读数的测量器具。
2.4.16
扭簧比较仪microcator
利用扭簧元件作为尺寸的转换和放大机构,将测量杆的微小直线位移转变为指针在弧形度盘上的
角位移,并由弧形度盘进行读数的测量器具。又称为扭簧测微仪。
2.4.17
光学扭簧比较仪opticator
利用扭簧元件和光学元件作为尺寸的的转换和放大机构,将测量杆的微小直线位移转变为指标线
在弧形度盘上的角位移,并由弧形度盘进行读数的测量器具。
2.4.18
杠杆齿轮比较仪mechanicaldialcomparator
利用杠杆、齿轮传动系统,将测量杆的直线位移转变为指针在弧形度盘上的角位移,并由弧形度盘
进行读数的测量器具。又称为杠杆齿轮测微仪。
2.4.19
电子量规electronicgauge
由电感式传感器将被测尺寸的变化转换为电信号,并由指示装置指示的直接比较测量器具。其中,
测量内尺寸的称为电子塞规,测量外尺寸的称为电子卡规。
2.4.19.1
电感式传感器inductancetypetransducer
能将感受的线位移量转换成电感线圈电信号变化的装置。
2.4.20
电感测微仪inductancemicrometer
由电感式传感器将被测尺寸的变化转换为电信号,并由指示装置指示的直接比较测量仪器。其中,
由数字指示装置指示的又称为数显电感测微仪。
2.4.21
峰值电感测微仪peakinductancemicrometer
能给出被测尺寸变化的最大值、最小值,最大值与最小值之差,最大值与最小值平均值等指示功能
的电感测微仪。
2.4.22
电感内径比较仪inductanceborecomparator
利用瞄准传感器,将内径尺寸变化转换成电信号,并由指示装置指示的内径直接比较测量仪器。
2.4.22.1
瞄准传感器aimingtransducer
能准确实现瞄准、定位、读数功能的比较仪专用传感器。
6
GB/T171642008
3角度测量器具
3.1
角度块angleblockgauge
形状为三角形、四边形等以相邻平面的夹角为测量角,并具有准确角度值的实物量具。
3.2
正多面棱体regularpolygonmirror
各相邻平面法线间的夹角为等值测量角,并具有准确角度值的正多边形的实物量具。
3.3
刀具角度样板cutterangulartemplate
具有确定的不同角值,且满足一定的准确度要求,用作角度标准对类同角度的刀具进行直接比较检
验的实物量具。
3.4
直角尺square
测量面与基面相互垂直,用以检验直角、垂直度和平行度的实物量具。又称为90°角尺。
3.4.1
平行直角尺parallelsquare
测量面与基面宽度相等的直角尺。
3.4.2
宽座直角尺wide-standsquare
基面宽度大于测量面宽度的直角尺。
3.4.3
刀口形直角尺edgesquare
两测量面为刀口形的直角尺。
3.4.4
矩形直角尺squaresquare
截面形状为矩形的直角尺。
3.4.5
三角形直角尺threeanglesquare
截面形状为三角形的直角尺。
3.4.6
圆柱直角尺cylindersquare
测量面为一圆柱面的直角尺。
3.4.7
方形角尺squareguage
具有相邻互为垂直面的四个测量面,用以测量直角、垂直度和平行度的直角尺。
3.5
游标万能角度尺vernieruniversalbevelprotractor
利用活动直尺测量面相对于基尺测量面的旋转,对该两测量面间分隔的角度利用游标原理进行读
数的角度测量器具。
3.6
带表万能角度尺dialuniversalbevelprotractor
利用活动直尺测量面相对于基尺测量面的旋转,对该两测量面间分隔的角度利用指示表进行读数
7
GB/T171642008
的角度测量器具。
3.7
数显万能角度尺universalbevelprotractorwithdigitaldisplay
利用电子测量、数字显示原理,对活动直尺测量面相对于基尺测量面的旋转分隔的角度进行读数的
角度测量器具。
3.8
光学分度头opticaldividinghead
利用光学度盘作为角度标准器,通过光学单元进行检测、定位的角度测量器具。
3.8.1
目镜式光学分度头opticaldividingheadwithmicroscopereading
通过目镜读数的光学分度头。
3.8.2
投影式光学分度头opticaldividingheadwithprojectionreading
通过投影屏读数的光学分度头。
3.9
光电分度头optical-electronicdividinghead
以圆光栅、圆感应同步器等作为角度标准器,通过光电转换、数字显示进行检测和定位的精密角度
测量器具。
3.10
多齿分度台multi-toothdivisiontable
利用一对齿形、节距和直径相同的高精度平面齿轮作为角度标准器,通过彼此相对旋转、啮合,实现
圆分度的精密角度测量器具。
3.11
分度转台divisionrotarytable
具有两个或三个相互垂直的精密转轴,利用度盘或圆光栅等作为角度标准器,通过光学或数显单元
对具有两个或三个相互垂直的角度进行测量的角度测量器具。
3.12
正弦规sinebar
根据正弦函数原理,利用量块的组合尺寸,以间接方法进行测量角度测量器具。
3.12.1
普通正弦规generalsinebar
具有平台工作面和直径相同且轴线互相平行的两个支承圆柱所组成的正弦规。
3.12.2
较链式正弦规hingetypesinebar
具有平台工作面和较链的正弦规。
3.12.3
双向正弦规dual-directionalsinebar
具有互成90°的上、下两层正弦台的正弦规。
3.13
圆锥量规conegauge
具有标准光滑锥面,能反映被检内(外)锥体边界条件的锥度实物量具。按锥度种类分有公制圆锥
量规、莫氏圆锥量规等;按使用场合分有工具圆锥量规、钻夹圆锥量规等。
8
GB/T171642008
3.13.1
圆锥塞规plugconegauge
用于内锥体检验的圆锥量规。
3.13.2
圆锥环规ringconegauge
用于外锥体检验的圆锥量规。
3.14
直角尺测量仪squaremeasuringinstrument
根据比较测量法或直接测量法,以测微仪沿立柱导轨移动测量取值,用于宽座角尺及其他90°样板
外角的线值误差测量器具。又称为直角尺检查仪。
4形位误差测量器具
4.1
平晶opticalflat
由光学玻璃研磨而成的具有两个端面的正圆柱体,用于以光学干涉法测量工件平面形状误差的实
物量具。
4.1.1
平面平晶planeopticalflat
一个端面为测量面的平晶。又称为单面平晶。
4.1.2
平行平晶parallelopticalflat
两个端面为测量面且相互平行的平晶。又称为双面平晶。
4.2
刀口形直尺knifestraightedge
测量面呈刃口状,用于测量工件平面形状误差的实物量具。
4.2.1
刀口尺knifestraightedge
具有一个测量面的刀口形直尺。
4.2.2
三棱尺threeedgesstraightedge
具有角度互为60°的三个测量面的刀口形直尺。
4.2.3
四棱尺fouredgesstraightedge
具有角度互为90°的四个测量面的刀口形直尺。
4.3
平尺straightedge
测量面为平面,用于测量工件平面形状误差的实物量具。
4.3.1
矩形平尺squarestraightedge
截面形状为矩形,具有上、下两个测量面的平尺。
4.3.2
工字形平尺I-beamstraightedge
截面形状为工字形,具有上、下两个测量面的平尺。
9
GB/T171642008
4.3.3
桥形平尺bridgetypestraightedge
侧面形状为弓形,且由两个支承座支承,具有一个上测量面的平尺。
4.3.4
角形平尺anglestraightedge
截面形状为三角形,具有角度互为60°三个测量面的平尺。
4.4
平板surfaceplate
用于工件检测或划线的平面基准器具。又称为平台。
4.4.1
铸铁平板castironsurfaceplate
用铸铁材料做成的平板。
4.4.2
岩石平板granitesurfaceplate
用岩石材料做成的平板。
4.5
方箱squarebox
由相互垂直的平面组成的矩形基准器具。又称为方铁。
4.6
水准器式水平仪levelmeter
利用水准器气泡偏移来测量被测平面相对水平面微小倾角的角度测量仪器。又称为气泡式水
平仪。
4.6.1
条式水平仪barlevelmeter
具有一个基座测量面,且水准器气泡固定或可相对基座测量面调整的矩形水准器式水平仪。又称
为钳工水平仪。
4.6.2
框式水平仪framelevelmeter
具有一个基座测量面及两个垂直测量面,且水准器气泡固定或可相对基座测量面调整的框形水准
器式水平仪。
4.6.3
合像水平仪imaginglevelmeter
具有一个基座测量面,以测微螺旋副相对基座测量面调整水准器气泡,并由光学原理合像读数的水
准器式水平仪。
4.7
光学倾斜仪opticalinclinometer
具有一个基座测量面及两个水准器,以光学度盘相对基座测量面调整水准器气泡,并由读数显微镜
读数,用于检测各种平面在120°范围内倾斜角度的测量仪器。又称为光学象限仪。
4.8
电子水平仪electroniclevelmeter
具有一个基座测量面,以电容摆等平衡原理测量被测面相对水平面微小倾角的测量仪器。
4.8.1
指针式电子水平仪electroniclevelmeterwithindicator
以指针式指示装置指示测量值的电子水平仪。
10
GB/T171642008
4.8.2
数显式电子水平仪electroniclevelmeterwithdigitaldisplay
以数显式指示装置指示测量值的电子水平仪。
4.9
平直度测量仪straightnessmeasuringinstrument
根据自准直原理,由自准直光管和平面反射镜测量取值,用于测量直线度、平面度等形位误差的测
量仪器。又称为自准直仪。
4.9.1
光学式平直度测量仪optica】straightnessmeasuringinstrument
以目镜观察、照准,光学读数装置及测微鼓轮读数的平直度测量仪。
4.9.2
光电式平直度测量仪photoelectricalstraightnessmeasuringinstrument
以光电元件照准,指示表、测微鼓轮读数或数字显示读数的平直度测量仪。
4.10
圆度测量仪roundnessmeasuringinstrnment
根据半径测量法,以精密旋转轴线作为测量基准,采用电感、压电等传感器接触测量被测件的径向
形状变化量,并按圆度定义作出评定和记录的测量仪器,用于测量回转体内、外圆及圆球的圆度、同轴度
等。若传感器能作垂直移动,还可测量直线度和圆柱度,则称为圆柱度测量仪。
4.10.1
转轴式圆度测量仪spindle-rotatingtyperoundnessmeasuringinstrument
被测件固定于工作台,传感器随主轴旋转的圆度测量仪。又称为传感器旋转式圆度测量仪。
4.10.2
转台式圆度测量仪table-rotatingtyperoundnessmeasuringinstrument
传感器固定于立柱上,被测件安置在旋转工作台上并随其转动的圆度测量仪。又称为工作台旋转
式圆度测量仪。
5表面结构质量测量器具
5.1
表面粗糙度比较样块surfaceroughnesscomparisonspecimen
采用特定合金材料和加工方法,具有不同的表面粗糙度参数值,通过触觉和视觉与其所表征的材质
和加工方法相同的被测件表面作比较,以确定被测件表面粗糙度的实物量具。
5.1.1
铸造表面粗糙度比较样块surfaceroughnesscomparisonspecimenforcastsurface
采用铸造方法加工并经处理,已知表面轮廓算术平均偏差(R“)值的表面粗糙度比较样块。
5.1.2
磨、车、镇、铳、插及刨加工表面粗糙度比较样块surfaceroughnesscomparisonspecimenfor
ground,turned,bored,milled,shapedandplanedsurface
采用磨、车、镇、铳、插及刨方法加工,已知表面轮廓算术平均偏差(K“)值的表面粗糙度比较样块。
5.1.3
电火花加工表面粗糙度比较样块surfaceroughnesscomparisonspecimenforspark-erosionma
chinedsurface
采用电火花方法加工,已知表面轮廓算术平均偏差(R“)值的表面粗糙度比较样块。
11
GB/T171642008
5.1.4
抛(喷)丸、喷砂加工表面粗糙度比较样块surfaceroughnesscomparisonspecimenforshotblasted
andgritblastedsurface
采用抛(喷)丸、喷砂方法加工,已知表面轮廓算术平均偏差(RQ值的表面粗糙度比较样块。
5.1.5
抛光加工表面粗糙度比较样块surfaceroughnesscomparisonspecimenforpolishedsurface
采用抛光方法加工,已知表面轮廓算术平均偏差(Ra)值的表面粗糙度比较样块。
5.2
便携式表面粗糙度测量仪portablesurfaceroughnessmeasuringinstrument
根据接触测量法,采用相应的触针式传感器,该传感器可随意放置于任意被测对象的表面,以触针
沿被测表面作匀速直线或曲线滑行随机测取其表面微观轮廓值,经计算装置运算处理后由指示装置或
打印机得到表面粗糙度测量结果及被测表面的轮廓图,是一种功能较单一,测量精度适中,适用于加工
现场的小型测量仪器。
5.2.1
驱动箱drivingbox
驱动传感器触针沿被测表面作匀速直线或曲线滑行并测量取值的装置。
5.3
台式表面粗糙度测量仪benchtypesurfaceroughnessmeasuringinstrument
根据接触测量法,采用相应的触针式传感器,该传感器固定于工作台立柱,且只能沿该立柱移动调
整,以触针沿被测表面作匀速直线或曲线滑行随机测取其表面微观轮廓值,经计算装置运算处理后由指
示装置或打印机得到系统的表面粗糙度参数值和表面微观轮廓图,是一种功能较齐全,测量精度较高,
适用于实验室等场合的测量仪器。
5.4
轮廓测量仪profilemeasuringinstrument
根据直接测量法,采用电感、压电和光学原理,以接触式或非接触式传感器沿被测表面作匀速直线
或曲线滑行随机测取其表面轮廓值,经计算装置运算处理后由指示装置或打印机得到系统的表面轮廓
轮廓图,用于测量各种机械零件素线形状和截面轮廓形状的测量仪器。
6齿轮测量器具
6.1专用器具
6.1.1
测量齿轮mastergear
作为标准,与被测齿轮啮合,用以检测齿轮的切向、径向综合误差的实物量具。
6.1.1.1
直齿测量齿轮masterstraightgear
齿线为分度圆柱面直母线的测量齿轮。
6.1.1.2
斜齿测量齿轮masterhelicalgear
齿线为螺旋线的测量齿轮。
6.1.2
测量齿条masterrack
其轮齿沿直线排列在平面上,作为标准,与被测齿轮啮合,用以检测齿轮的切向、径向综合误差的实
物量具。
12
GB/T171642008
6.1.3
测量蜗杆masterworm
作为标准,与被测齿轮或蜗轮啮合,用以检测齿轮或蜗轮的切向、径向综合误差的实物量具。
6.1.3.1
单头测量蜗杆masterwormwithonethread
具有一条螺旋线的测量蜗杆。
6.1.3.2
双头测量蜗杆masterwormwithtwothread
具有两条螺旋线的间齿啮合测量蜗杆。
6.1.3.3
三头测量蜗杆masterwormwiththreethread
具有三条螺旋线的间齿啮合测量蜗杆。
6.1.4
渐开线样板involutetemplate
具有确定的渐开线齿面,且满足一定的准确度要求,用作渐开线标准对各种渐开线测量器具进行检
验和校准的实物量具。
6.1.5
螺旋线样板helixtemplate
具有确定的螺旋面,且满足一定的准确度要求,用作螺旋线标准对圆柱齿轮螺旋线测量器具进行检
验和校准的实物量具。
6.1.6
游标齿厚卡尺verniergeartoothcaliper
利用游标原理,以齿高尺定位,对齿厚尺两测量爪相对移动分隔的距离进行读数的齿轮齿厚测量
器具。
6.1.7
数显齿厚卡尺digitaldisplaygeartoothcaliper
利用电子测量、数字显示原理,以齿高尺定位,对齿厚尺两测量爪相对移动分隔的距离进行读数的
齿轮齿厚测量器具。
6.1.8
公法线千分尺geartoothmicrometer
利用螺旋副原理,对弧形尺架上两盘形测量面间分隔的距离进行读数的齿轮公法线测量器具。
6.1.9
数显公法线千分尺digitaldisplaygeartoothmicrometer
利用螺旋副原理,通过电子测量、数字显示,对弧形尺架上两盘形测量面间分隔的距离进行读数的
齿轮公法线测量器具。
6.1.10
杠杆公法线千分尺indicatinggeartoothmicromete
定制服务
推荐标准
- NB/T 10976-2022 高压电气设备减隔震设计规程 2022-05-13
- NB/T 10978-2022 增量配电网规划技术导则 2022-05-13
- NB/T 10983-2022 20kV及以下配电网工程结算报告编制导则 2022-05-13
- NB/T 10975-2022 封闭式贮煤设施安全防护设计规程 2022-05-13
- DL/T 5203-2022 火力发电厂煤和制粉系统防爆设计技术规程 2022-05-13
- NB/T 10981-2022 架空输电线路工程结算报告编制导则 2022-05-13
- DL/T 5202-2022 电能量计量系统设计规程 2022-05-13
- NB/T 10980-2022 变电工程结算报告编制导则 2022-05-13
- NB/T 10982-2022 电缆输电线路工程结算报告编制导则 2022-05-13
- NB/T 10977-2022 输电线路在线监测设计规程 2022-05-13
