GY/T 314-2017 立体电视图像质量主观评价方法

GY

中华人民共和国广播电影电视行业标准

GY/T314—2017

立体电视图像质量主观评价方法

Subjectivemethodsfortheassessmentofstereoscopictelevisionimagequality

（ITU-RBT.2021-1,Subjectivemethodsfortheassessmentofstereoscopic

3DTVsystems，MOD）

2017-12-26发布2017-12-26实施

国家新闻出版广电总局发布

GY/T314—2017

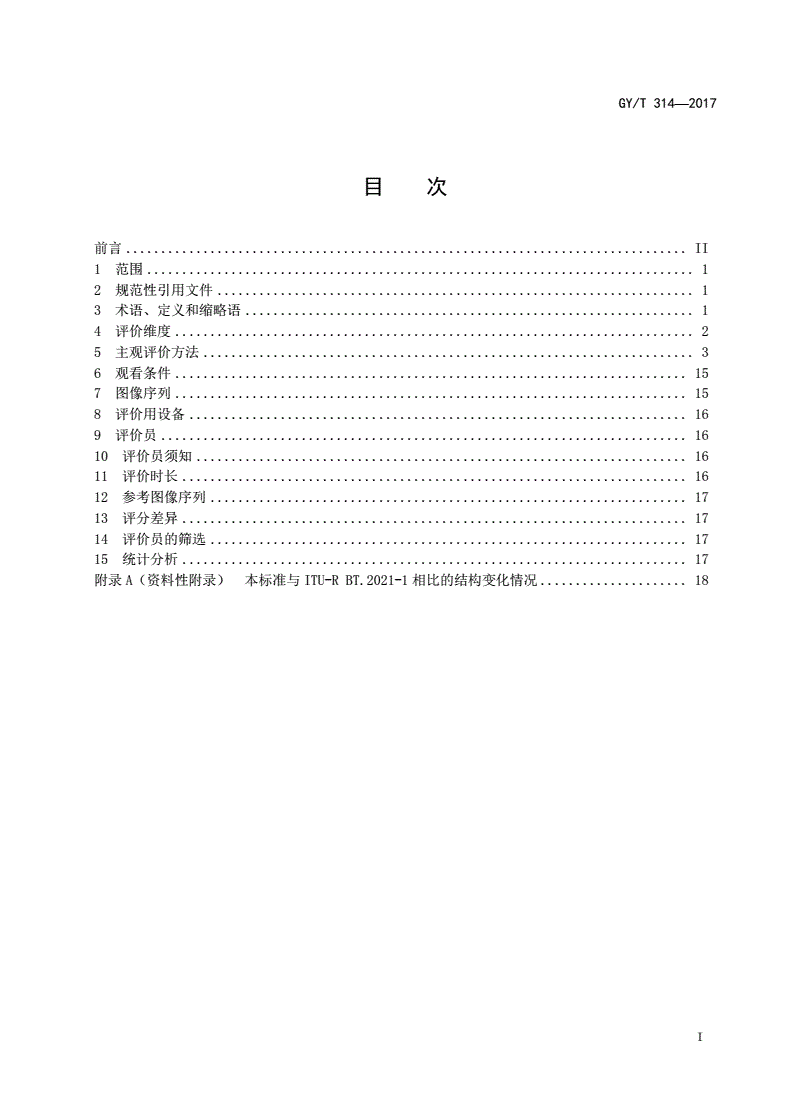

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语、定义和缩略语................................................................1

4评价维度..........................................................................2

5主观评价方法......................................................................3

6观看条件.........................................................................15

7图像序列.........................................................................15

8评价用设备.......................................................................16

9评价员...........................................................................16

10评价员须知......................................................................16

11评价时长........................................................................16

12参考图像序列....................................................................17

13评分差异........................................................................17

14评价员的筛选....................................................................17

15统计分析........................................................................17

附录A（资料性附录）本标准与ITU-RBT.2021-1相比的结构变化情况.....................18

I

GY/T314—2017

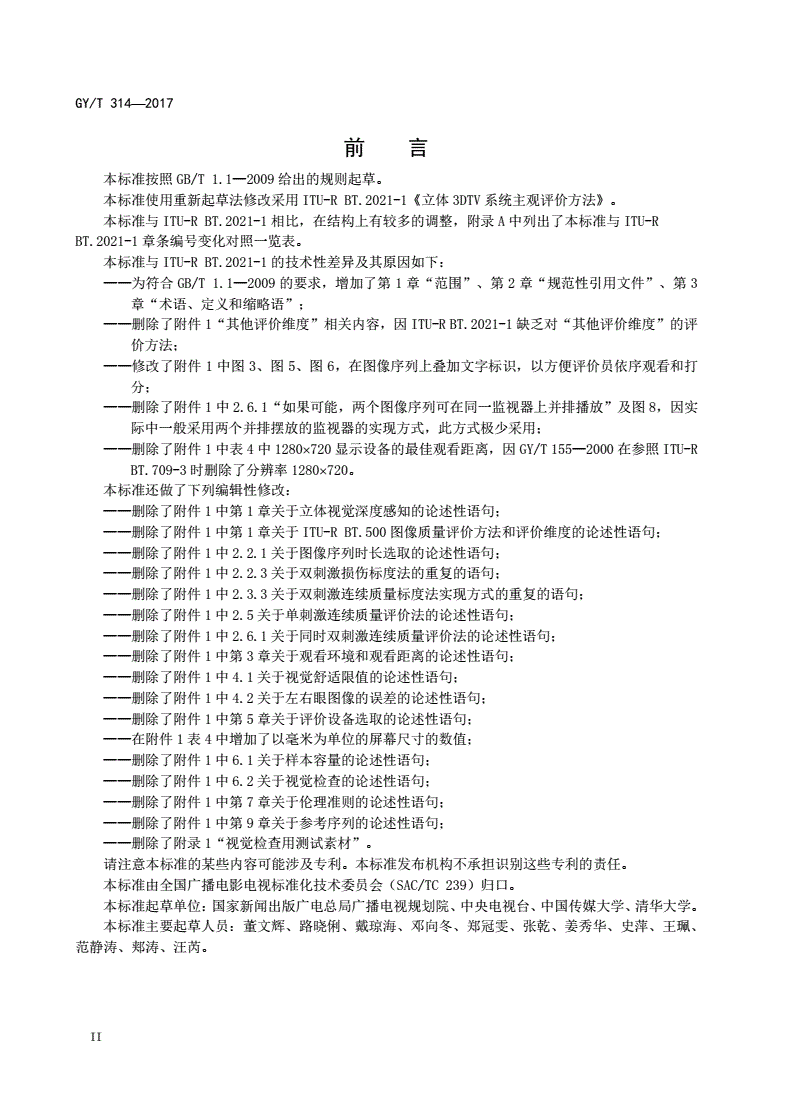

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准使用重新起草法修改采用ITU-RBT.2021-1《立体3DTV系统主观评价方法》。

本标准与ITU-RBT.2021-1相比，在结构上有较多的调整，附录A中列出了本标准与ITU-R

BT.2021-1章条编号变化对照一览表。

本标准与ITU-RBT.2021-1的技术性差异及其原因如下：

——为符合GB/T1.1—2009的要求，增加了第1章“范围”、第2章“规范性引用文件”、第3

章“术语、定义和缩略语”；

——删除了附件1“其他评价维度”相关内容，因ITU-RBT.2021-1缺乏对“其他评价维度”的评

价方法；

——修改了附件1中图3、图5、图6，在图像序列上叠加文字标识，以方便评价员依序观看和打

分；

——删除了附件1中2.6.1“如果可能，两个图像序列可在同一监视器上并排播放”及图8，因实

际中一般采用两个并排摆放的监视器的实现方式，此方式极少采用；

——删除了附件1中表4中1280720显示设备的最佳观看距离，因GY/T155—2000在参照ITU-R

BT.709-3时删除了分辨率1280720。

本标准还做了下列编辑性修改：

——删除了附件1中第1章关于立体视觉深度感知的论述性语句；

——删除了附件1中第1章关于ITU-RBT.500图像质量评价方法和评价维度的论述性语句；

——删除了附件1中2.2.1关于图像序列时长选取的论述性语句；

——删除了附件1中2.2.3关于双刺激损伤标度法的重复的语句；

——删除了附件1中2.3.3关于双刺激连续质量标度法实现方式的重复的语句；

——删除了附件1中2.5关于单刺激连续质量评价法的论述性语句；

——删除了附件1中2.6.1关于同时双刺激连续质量评价法的论述性语句；

——删除了附件1中第3章关于观看环境和观看距离的论述性语句；

——删除了附件1中4.1关于视觉舒适限值的论述性语句；

——删除了附件1中4.2关于左右眼图像的误差的论述性语句；

——删除了附件1中第5章关于评价设备选取的论述性语句；

——在附件1表4中增加了以毫米为单位的屏幕尺寸的数值；

——删除了附件1中6.1关于样本容量的论述性语句；

——删除了附件1中6.2关于视觉检查的论述性语句；

——删除了附件1中第7章关于伦理准则的论述性语句；

——删除了附件1中第9章关于参考序列的论述性语句；

——删除了附录1“视觉检查用测试素材”。

请注意本标准的某些内容可能涉及专利。本标准发布机构不承担识别这些专利的责任。

本标准由全国广播电影电视标准化技术委员会（SAC/TC239）归口。

本标准起草单位：国家新闻出版广电总局广播电视规划院、中央电视台、中国传媒大学、清华大学。

本标准主要起草人员：董文辉、路晓俐、戴琼海、邓向冬、郑冠雯、张乾、姜秀华、史萍、王珮、

范静涛、郏涛、汪芮。

II

GY/T314—2017

立体电视图像质量主观评价方法

1范围

本标准规定了立体电视图像质量的主观评价方法。

本标准适用于立体电视系统和设备图像质量的主观评价。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标

准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

ITU-RBT.500电视图像质量主观评价方法（Methodologyforthesubjectiveassessmentofthe

qualityoftelevisionpictures）

ITU-RBT.2022平板监视器的SDTV和HDTV图像质量主观评价的通用观看条件（Generalviewing

conditionsforsubjectiveassessmentofqualityofSDTVandHDTVtelevisionpicturesonflat

paneldisplays）

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本标准。

3.1.1

立体电视stereoscopictelevision

利用人眼的视觉特性进行拍摄、制作，展现景物的实际空间关系和立体感的电视技术。在显示终端

上观众能感受到观看的影像是具有深度特性的三维立体场景，增强观看的临场感和沉浸感，也被称为3D

电视。本标准中所指立体电视均为双画面立体电视。

3.1.2

双画面立体电视binocularstereoscopictelevision

用双摄像单元模拟人的双眼同时拍摄的、或计算机生成的左右眼两路图像信号，经过制作、播出、

传输，最后显示在立体电视屏幕上，使观众左右眼分别观看到具有适当视差的左右两幅图像，从而在大

脑中形成三维立体效果的电视。

3.1.3

视差disparity/parallax

被摄物体上的同一点在左右眼图像上对应像素的水平位置差。观看者感觉到被摄物体的影像在显示

屏幕后方的是正视差，在显示屏幕前方的是负视差，在显示屏幕上的是零视差。

1

GY/T314—2017

3.1.4

视差角disparityangle/parallaxangle/angulardisparity

双眼看到的屏幕上的实像会聚角与屏幕前、后方的虚像会聚角之差。

3.1.5

评价单元judgementtrial

图像质量主观评价中，图像序列播放和打分的最小单元，也是能够体现主观评价方法和获得主观评

价结果的一个最小单元。

3.1.6

评价段testsession

一个评价段由若干个评价单元组成，评价段之间安排休息时间。

3.1.7

保真度fidelity

被测系统相对于图像质量无损伤的理想系统的性能。它可通过对比源图像序列和被测图像序列的主

观评价打分来计算。

3.2缩略语

下列缩略语适用于本标准。

DMOS平均评价分数差异（DifferenceMeanOpinionScore）

DSCQS双刺激连续质量标度法（Double-StimulusContinuousQualityScalemethod）

DSIS双刺激损伤标度法（Double-StimulusImpairmentScalemethod）

MOS平均意见分（MeanOpinionScore）

SC刺激比较法（Stimulus-Comparisonmethod）

SDSCE同时双刺激连续质量评价法（SimultaneousDoubleStimulusforContinuousEvaluation

method）

SS单刺激法（Single-Stimulusmethod）

SSCQE单刺激连续质量评价法（Single-StimulusContinuousQualityEvaluationmethod）

4评价维度

4.1概述

立体电视图像质量的主观评价维度可包括图像质量、深度质量、观看舒适度三个基本评价维度。本

标准给出了采用图像质量、深度质量、观看舒适度三个基本维度进行评价的方法。

4.2基本评价维度

4.2.1图像质量

图像质量是指评价员对立体电视图像优劣的主观感知。图像质量主要受到技术参数和引入误差（如

编码和（或）传输过程）的影响。

2

GY/T314—2017

2D电视图像质量的评价要素，如清晰度、色彩重现、运动表现、整体质量、锐度等也可用于立体电

视图像质量的评价。

4.2.2深度质量

深度质量是指评价员对立体电视图像深度表现能力的主观感知。

评价要素包括：

——深度分辨率，即深度方向上的分辨率；

——深度运动，即深度方向上的运动或移动是否平滑流畅；

——空间变形失真，比如木偶效应，即深度方向上物体的视觉比例出现失真；卡片效应，即物体是

立体的，但深度方向上物体变薄了，产生厚度失真。

4.2.3观看舒适度

观看舒适度是指评价员对立体电视图像观看舒适程度的主观感受。不恰当的拍摄或显示等可能导致

观看不舒适。

5主观评价方法

5.1主观评价方法概述

ITU-RBT.500建议书针对各种被测对象（包括同一算法不同压缩参数、同一编码方式不同码率或不

同传输场景等）给出了多种图像质量评价方法，本标准采用了其中六种评价方法：

a)单刺激（SS）法；

b)双刺激损伤标度（DSIS）法；

c)双刺激连续质量标度（DSCQS）法；

d)刺激比较（SC）法；

e)单刺激连续质量评价（SSCQE）法；

f)同时双刺激连续质量评价（SDSCE）法。

各种评价方法的图像序列的显示时长和评分标度汇总见表1、表2和表3。

具体评价时，可对表中的评价方法进行一些细微的调整。例如，单刺激（SS）法的离散标度也可采

用七级标度。

表1图像质量主观评价方法

评价方法图像序列时长二选一标度离散标度连续标度

5优优

4良良

单刺激（SS）法约10s——3中中

2差差

1劣劣

3

GY/T314—2017

表1（续）

评价方法图像序列时长二选一标度离散标度连续标度

5损伤不可察觉

4损伤可察觉，但

不令人讨厌

双刺激损伤标度

约10s——3损伤令人有些讨——

（DSIS）法

厌

2损伤令人讨厌

1损伤令人很讨厌

优

良

双刺激连续质量标度

约10s————中

（DSCQS）法

差

劣

−3差很多

−2差

−1稍差一些

成对比较（PC）法约10sA或B0相同——

1稍好一些

2好

3好很多

优

良

单刺激连续质量评价

约3min～5min————中

（SSCQE）法

差

劣

保真度最佳

（打分100）

同时双刺激连续质量

——————

评价（SDSCE）法

保真度最差

（打分0）
