MH/T 6040-2017 航空材料烟密度试验方法

ICS19

Y43

MH

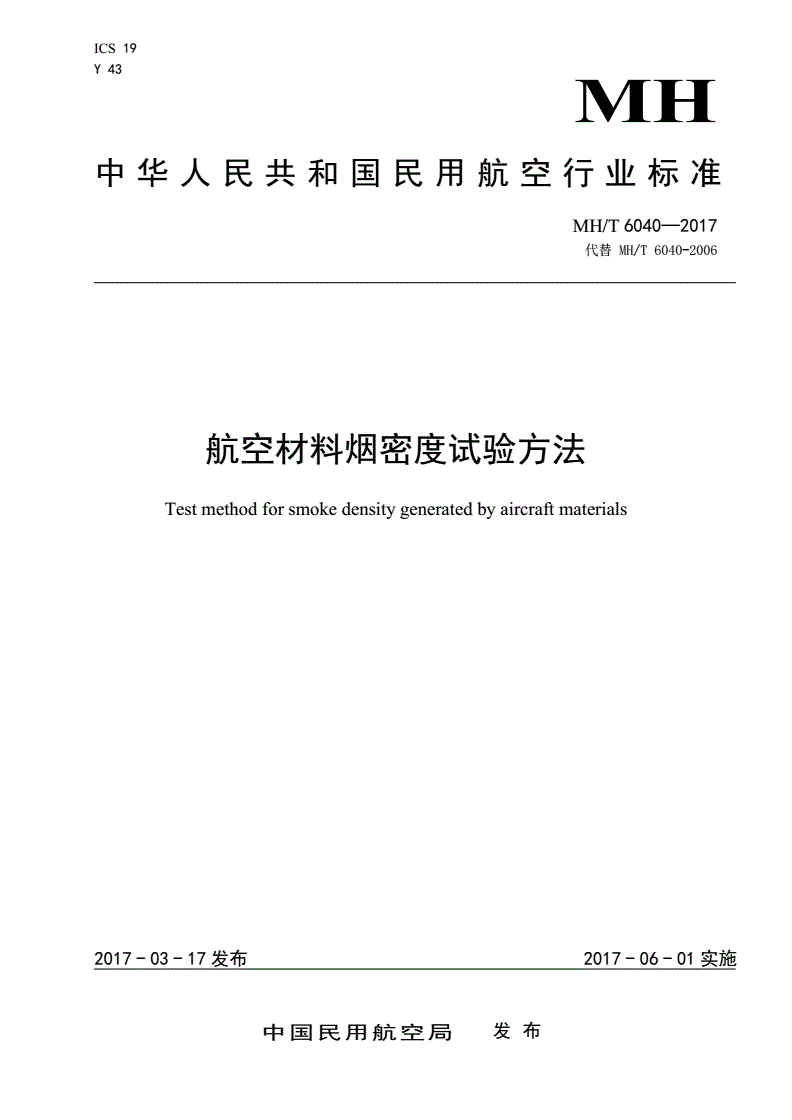

中华人民共和国民用航空行业标准

MH/T6040—2017

代替MH/T6040-2006

航空材料烟密度试验方法

Testmethodforsmokedensitygeneratedbyaircraftmaterials

2017-03-17发布2017-06-01实施

中国民用航空局发布

MH/T6040—2017

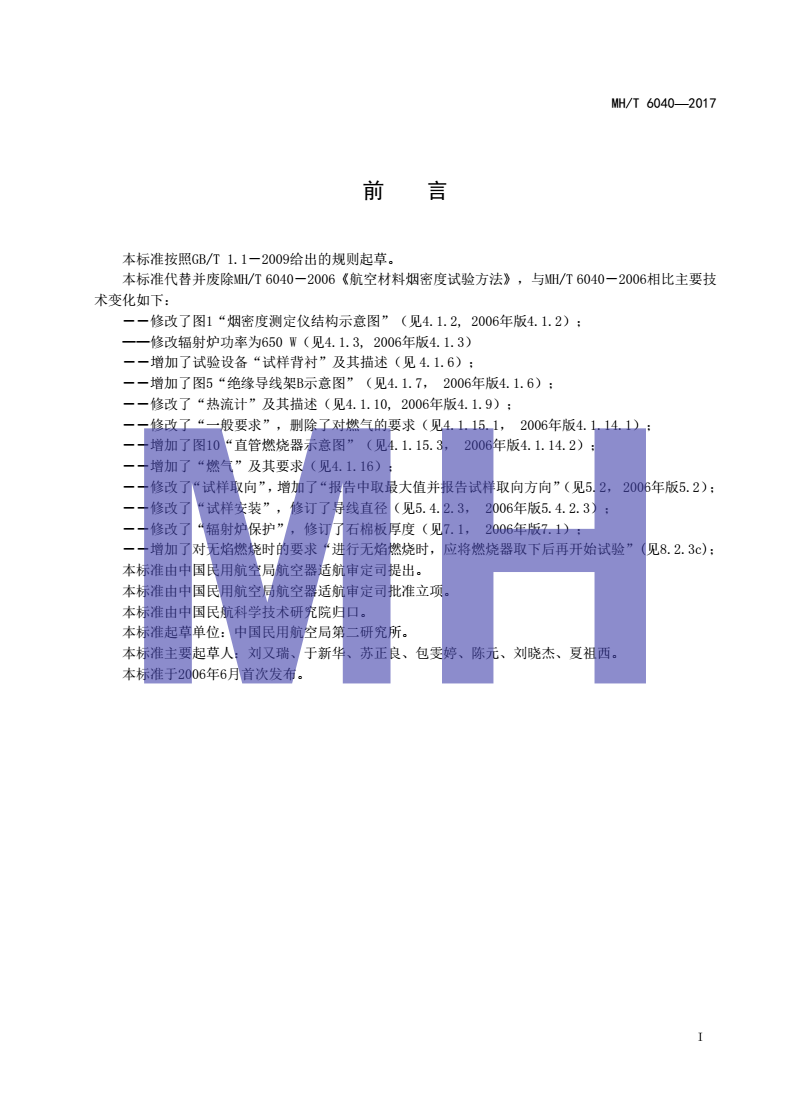

前言

本标准按照GB/T1.1－2009给出的规则起草。

本标准代替并废除MH/T6040－2006《航空材料烟密度试验方法》，与MH/T6040－2006相比主要技

术变化如下：

――修改了图1“烟密度测定仪结构示意图”（见4.1.2,2006年版4.1.2）；

——修改辐射炉功率为650W（见4.1.3,2006年版4.1.3）

――增加了试验设备“试样背衬”及其描述（见4.1.6）；

――增加了图5“绝缘导线架B示意图”（见4.1.7，2006年版4.1.6）；

――修改了“热流计”及其描述（见4.1.10,2006年版4.1.9）；

――修改了“一般要求”，删除了对燃气的要求（见4.1.15.1，2006年版4.1.14.1）；

――增加了图10“直管燃烧器示意图”（见4.1.15.3，2006年版4.1.14.2）；

――增加了“燃气”及其要求（见4.1.16）；

――修改了“试样取向”，增加了“报告中取最大值并报告试样取向方向”（见5.2，2006年版5.2）；

――修改了“试样安装”，修订了导线直径（见5.4.2.3，2006年版5.4.2.3）；

――修改了“辐射炉保护”，修订了石棉板厚度（见7.1，2006年版7.1）；

――增加了对无焰燃烧时的要求“进行无焰燃烧时，应将燃烧器取下后再开始试验”(见8.2.3c)；

本标准由中国民用航空局航空器适航审定司提出。

本标准由中国民用航空局航空器适航审定司批准立项。

本标准由中国民航科学技术研究院归口。

本标准起草单位：中国民用航空局第二研究所。

本标准主要起草人：刘又瑞、于新华、苏正良、包雯婷、陈元、刘晓杰、夏祖西。

M本标准于2006年6月首次发布。H

I

MH/T6040—2017

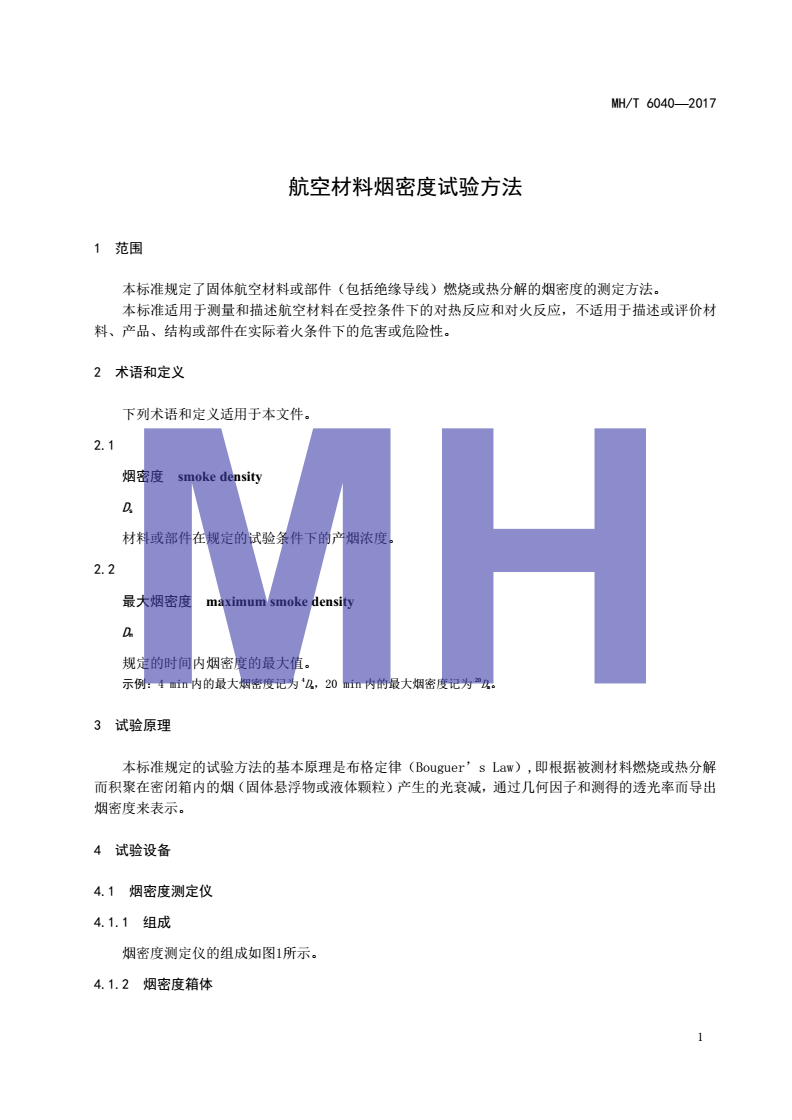

航空材料烟密度试验方法

1范围

本标准规定了固体航空材料或部件（包括绝缘导线）燃烧或热分解的烟密度的测定方法。

本标准适用于测量和描述航空材料在受控条件下的对热反应和对火反应，不适用于描述或评价材

料、产品、结构或部件在实际着火条件下的危害或危险性。

2术语和定义

下列术语和定义适用于本文件。

2.1

烟密度smokedensity

Ds

材料或部件在规定的试验条件下的产烟浓度。

2.2

最大烟密度maximumsmokedensity

Dm

规定的时间内烟密度的最大值。

420

示例：4min内的最大烟密度记为Dm，20min内的最大烟密度记为Dm。

3试验原理

本标准规定的试验方法的基本原理是布格定律（Bouguer’sLaw）,即根据被测材料燃烧或热分解

而积聚在密闭箱内的烟（固体悬浮物或液体颗粒）产生的光衰减，通过几何因子和测得的透光率而导出

烟密度来表示。

4试验设备

4.1M烟密度测定仪H

4.1.1组成

烟密度测定仪的组成如图1所示。

4.1.2烟密度箱体

1

MH/T6040—2017

如图1所示，烟密度箱内腔宽、深、高尺寸分别为：（914±3）mm、（610±3）mm、（914±3）mm。

制作烟密度箱的材料宜为搪瓷钢板或不锈钢板，以防止化学腐蚀，并易于定期清洁。箱体的正面应装有

带玻璃观察窗的门。竖直的光路通过烟密度箱左侧，在箱体的底板和顶板上镶有对应的两块平板玻璃作

为光窗，以便竖直的平行光束通过烟箱。箱体应设有进气口、排气口、取样口、混合气入口、泄压口以

及压力测量口等，箱体上的门以及所有开口的四周均应密封,确保在试验过程中，当箱门关闭时，箱内

物质没有泄漏并可能产生小的正压保持在箱内。箱壁上的适当位置应设有防爆板。

4.1.3辐射炉

辐射炉采用开口直径应为76mm，功率约为650W的电炉，具体结构如图2所示。电炉应位于与箱体

前、后壁等距离的中心线上，开口端距右箱壁305mm，炉中心线高于箱底195mm。在关闭箱门后的稳定

状态下，辐射炉控制系统应保持热量为(2.50±0.05)W/cm2。控制系统应有一个自耦变压器或交流控制

设备。

图1烟密度测定仪结构示意图

图2辐射炉剖面示意图

2

MH/T6040—2017

4.1.4电源

应按烟密度测定仪元件的要求配置稳定的电源，如果电压值波动超过了额定值的2.5%，则还应配备

一个稳压器。

4.1.5试样盒

试样盒如图3所示，试样暴露面积应为(65.0±1.5)mm×(65.0±1.5)mm，试样盒框里应另有固定

试样的背衬板、弹簧片和挡杆。

1――用于固定挡杆的孔；
