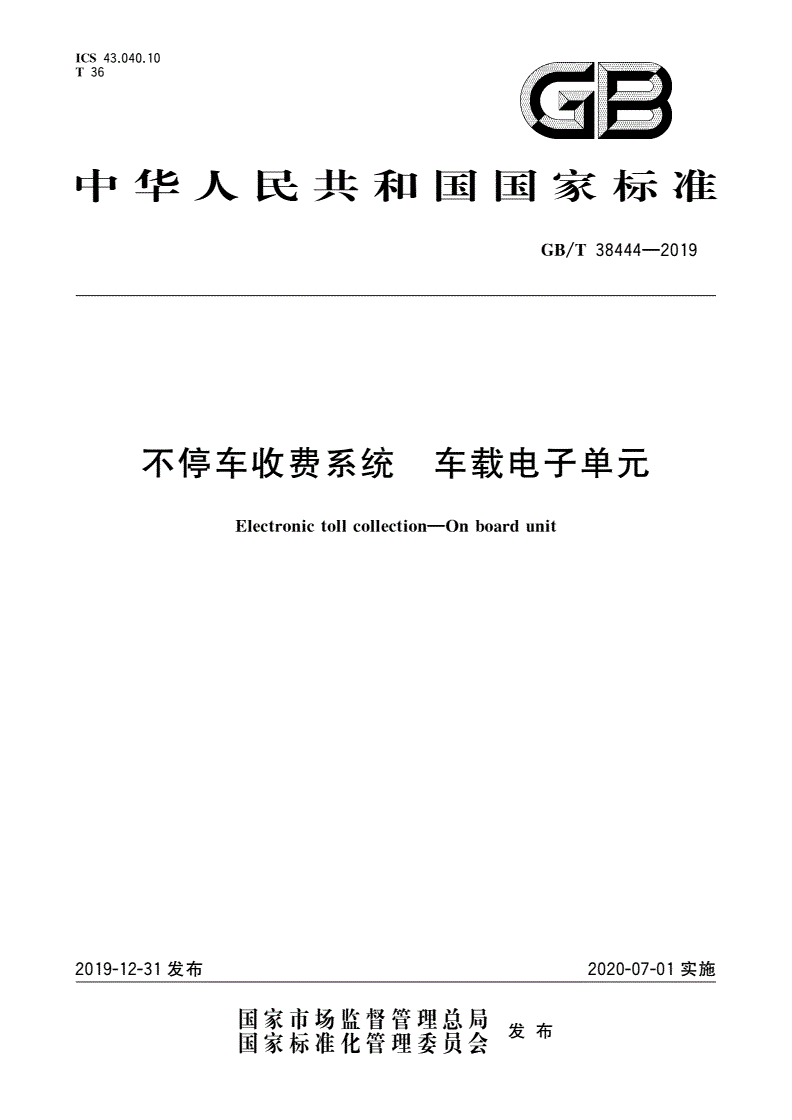

GB/T 38444-2019 不停车收费系统 车载电子单元

ICS43.040.10

T36

中华人民共和国国家标准

/—

GBT384442019

不停车收费系统车载电子单元

—

ElectronictollcollectionOnboardunit

2019-12-31发布2020-07-01实施

国家市场监督管理总局

发布

国家标准化管理委员会

/—

GBT384442019

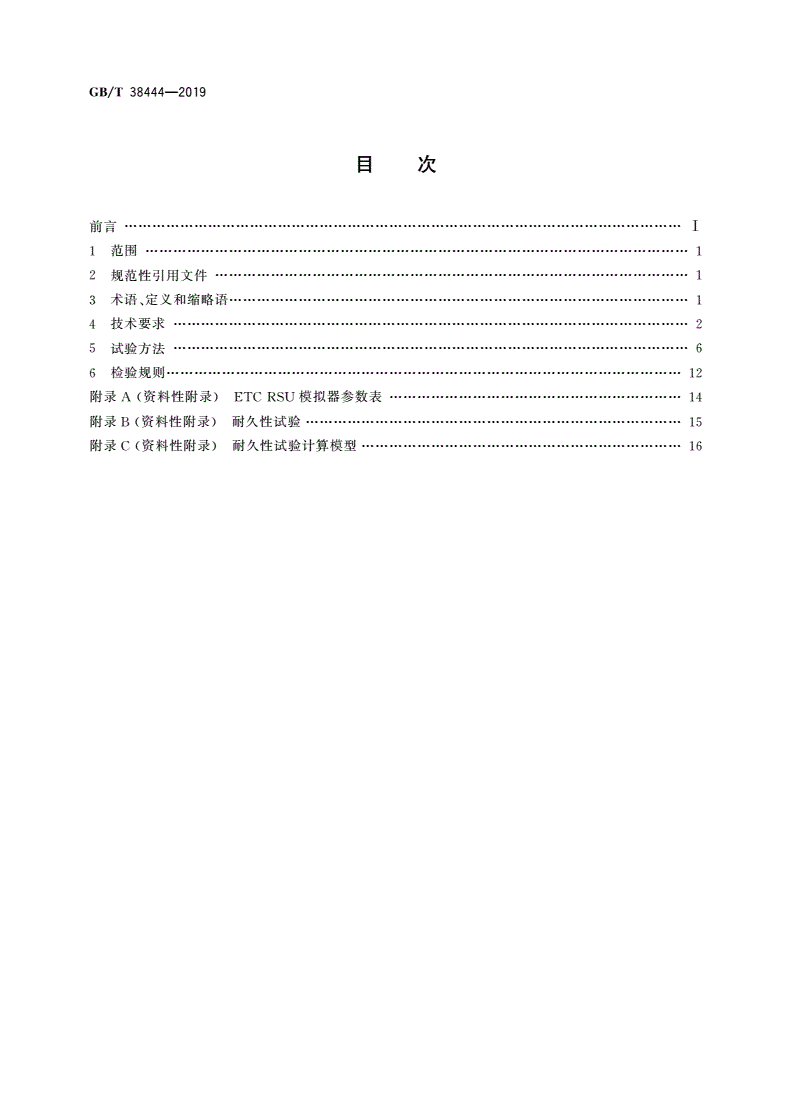

目次

前言…………………………Ⅰ

1范围………………………1

2规范性引用文件…………………………1

、………………………

3术语定义和缩略语1

4技术要求…………………2

5试验方法…………………6

6检验规则…………………12

()………

附录A资料性附录ETCRSU模拟器参数表14

()………………………

附录资料性附录耐久性试验

B15

()……………

附录资料性附录耐久性试验计算模型

C16

/—

GBT384442019

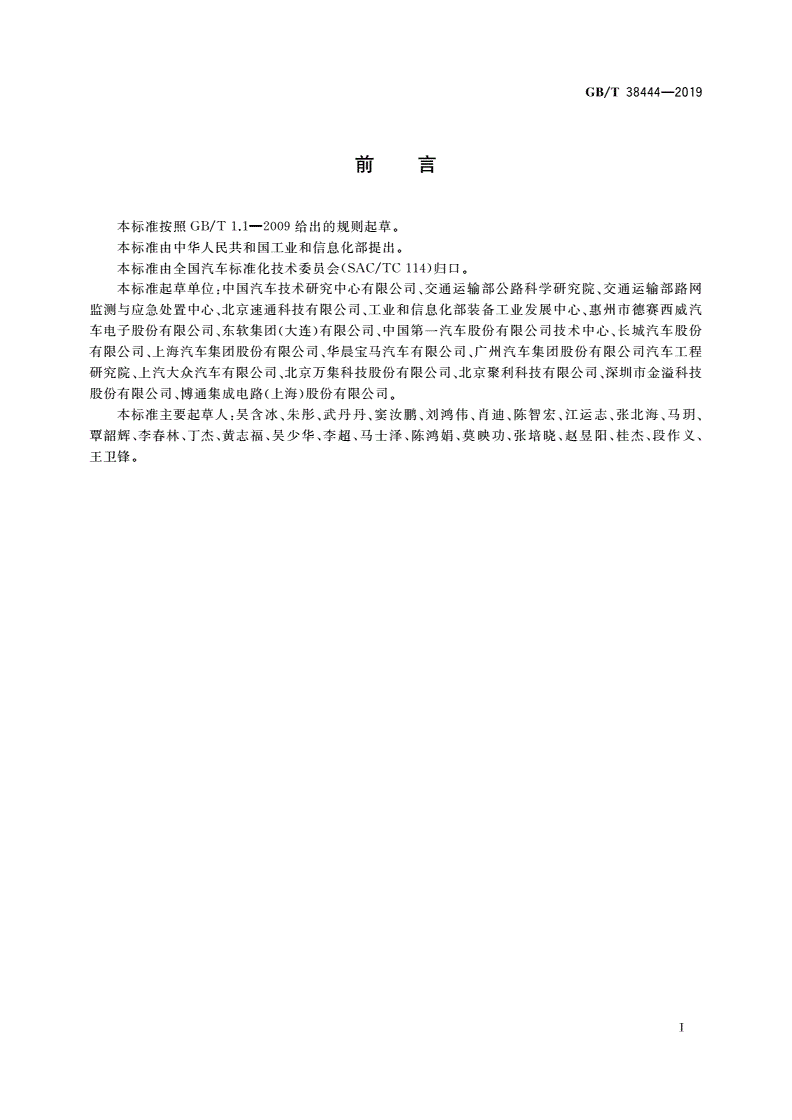

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中华人民共和国工业和信息化部提出。

(/)。

本标准由全国汽车标准化技术委员会SACTC114归口

:、、

本标准起草单位中国汽车技术研究中心有限公司交通运输部公路科学研究院交通运输部路网

、、、

监测与应急处置中心北京速通科技有限公司工业和信息化部装备工业发展中心惠州市德赛西威汽

、()、、

车电子股份有限公司东软集团大连有限公司中国第一汽车股份有限公司技术中心长城汽车股份

、、、

有限公司上海汽车集团股份有限公司华晨宝马汽车有限公司广州汽车集团股份有限公司汽车工程

、、、、

研究院上汽大众汽车有限公司北京万集科技股份有限公司北京聚利科技有限公司深圳市金溢科技

、()。

股份有限公司博通集成电路上海股份有限公司

:、、、、、、、、、、

本标准主要起草人吴含冰朱彤武丹丹窦汝鹏刘鸿伟肖迪陈智宏江运志张北海马玥

、、、、、、、、、、、、、

覃韶辉李春林丁杰黄志福吴少华李超马士泽陈鸿娟莫映功张培晓赵昱阳桂杰段作义

王卫锋。

Ⅰ

/—

GBT384442019

不停车收费系统车载电子单元

1范围

、。

本标准规定了不停车收费系统车载电子单元的技术要求试验方法及检验规则

本标准适用于由车辆直接供电的不停车收费系统车载电子单元。

其他车载支付电子单元可参照执行。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射

GBT18652009

/:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GBT2828.11AQL

/—、

车辆船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量

GBT186552018

方法

/—/

道路车辆电气电子部件对静电放电抗扰性的试验方法

GBT199512019

/:

电子收费专用短程通信第部分物理层

GBT20851.11

/:

电子收费专用短程通信第部分数据链路层

GBT20851.22

/—:

道路车辆由传导和耦合引起的电骚扰第部分沿电源线的电瞬态

GBT21437.220082

传导

/—:

道路车辆由传导和耦合引起的电骚扰第部分除电源线外的导线通

GBT21437.320123

过容性和感性耦合的电瞬态发射

/—:

道路车辆电气及电子设备的环境条件和试验第部分一般规定

GBT28046.120111

/—:

道路车辆电气及电子设备的环境条件和试验第部分电气负荷

GBT28046.220192

/—:

道路车辆电气及电子设备的环境条件和试验第部分机械负荷

GBT28046.320113

/—:

道路车辆电气及电子设备的环境条件和试验第部分气候负荷

GBT28046.420114

/—:

道路车辆电气及电子设备的环境条件和试验第部分化学负荷

GBT28046.520135

/—()

道路车辆电气电子设备防护等级代码

GBT300382013IP

—道路车辆电磁兼容性要求和试验方法

GB346602017

、

3术语定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

不停车收费系统车载电子单元electronictollcollectiononboardunit

,,。

安装于车辆内部与ETCRSU进行双向通信实现不停车收费功能的电子装置

3.1.2

不停车收费系统路侧单元electronictollcollectionroadsideunit

,,。

安装于车辆外部与ETCOBU进行双向通信实现不停车收费功能的电子设备

1

/—

GBT384442019

3.1.3

交易transaction

与建立通信链路并完成收费的过程。

ETCOBUETCRSU

3.2缩略语

下列缩略语适用于本文件。

:()

BER位误码率biterrorrate

:()

EIRP等效全向辐射功率euivalentisotroicallradiatedower

qpyp

:()

ETCOBU不停车收费系统车载电子单元electronictollcollectiononboardunit

:()

ETCRSU不停车收费系统路侧单元electronictollcollectionroadsideunit

:()

XPD交叉极化鉴别率crossolarizationdiscrimination

p

4技术要求

4.1功能要求

ETCOBU应能与ETCRSU进行交易。

4.2自检功能

,,。

ETCOBU应具有系统自检功能若出现故障应采用声学或光学方式提示

4.3交易提醒功能

,“”“

当与进行交易后应采用声学或光学的方式向用户提示交易正常或交易

ETCOBUETCRSU

异常”。

4.4射频要求及数据链路层要求

/,/。

ETCOBU的射频性能应符合GBT20851.1的要求数据链路层应符合GBT20851.2的要求

其他车载支付电子单元的射频性能和数据链路层亦应满足相应标准的要求。

4.5环境评价

4.5.1环境评价要求

ETCOBU应满足4.5.2~4.5.7的环境评价要求。

:。

注环境评价试验测试对象不包含储能装置

4.5.2电气性能

直流供电电压

,,,

的直流供电电压范围见表在范围内按照进行试验试验中和

ETCOBU1U~U.1

SminSmax

试验后,交易功能应正常。

ETCOBU

表1直流供电电压范围单位为伏

标称电压最小电压最大电压

UNUSminUSmax

12916

241632

2

/—

GBT384442019

过电压

()条件

.1T-20℃

max

,,。

按照.2.1进行试验试验中和试验后ETCOBU交易功能应正常

:,。

注对于具有过压保护功能的ETCOBU可在试验后检查功能

.2室温条件下

,,。

按照.2.2进行试验试验中和试验后ETCOBU交易功能应正常

:,。

注对于具有过压保护功能的ETCOBU可在试验后检查功能

叠加交流电压

,,。

按照.3进行试验试验中和试验后ETCOBU交易功能应正常

供电电压缓降和缓升

,,,

按照.4进行试验试验中和试验后当电压在U~U内时ETCOBU交易功能应

SminSmax

正常。

供电电压瞬态变化

.1电压瞬时下降

,,。

按照.5.1进行试验试验中和试验后ETCOBU交易功能应正常

.2对电压骤降的复位性能

,,。

按照.5.2进行试验试验中电压恢复到USmin后以及试验后ETCOBU交易功能应正常

.3启动特性

,,。

按照.5.3进行试验试验后ETCOBU交易功能应正常

反向电压

,,(),

按照.6进行试验试验后需要进行内部检查内部元器件是否有损伤ETCOBU交易功

能应正常。

参考接地和供电偏移

,,,

按照.7进行试验对于多点接地的ETCOBU试验中和试验后ETCOBU交易功能应

正常。

开路

.1单线开路

,,。

按照.8.1进行试验试验后ETCOBU交易功能应正常

.2多线开路

,,。

按照.8.2进行试验试验后ETCOBU交易功能应正常

3

/—

GBT384442019

短路保护

,,。

按照.9进行试验试验后ETCOBU交易功能应正常

0绝缘电阻

,,,

按照.10进行试验ETCOBU的绝缘电阻应大于10MΩ试验后ETCOBU交易功能应

正常。

4.5.3防尘性能

/—,

安装于乘客舱内的其防护等级应符合中的规定按照

ETCOBUGBT300382013IP5X

,,。

进行试验试验后ETCOBU交易功能应正常

4.5.4机械性能

机械振动

,,,。

按照.1进行试验试验中和试验后不允许损坏ETCOBU交易功能应正常

机械冲击

,,,。

按照.2进行试验试验中和试验后不允许损坏ETCOBU交易功能应正常

自由跌落

,,,

按照.3进行试验试验后不允许有隐形损坏在不影响ETCOBU性能的情况下允许外壳

有微小损坏,交易功能应正常。

ETCOBU

4.5.5环境耐候性

温湿度范围

的贮存环境温湿度范围和工作环境温湿度范围应符合表的规定。

ETCOBU2

表2温湿度范围

贮存环境温度工作环境温度()相对湿度

T~T

minmax

汽车上安装位置

℃℃%

乘客舱内太阳直射处-40~95-40~9025~75

乘客舱内非太阳直射处-40~90-40~8525~75

低温贮存

,,,。

按照.1进行试验试验后不允许损坏ETCOBU交易功能应正常

低温工作

,,,。

按照.2进行试验试验中和试验后不允许损坏ETCOBU交易功能应正常

高温贮存

,,,。

按照.3进行试验试验后不允许损坏ETCOBU交易功能应正常

4

/—

GBT384442019

高温工作

,,,。

按照.4进行试验试验中和试验后不允许损坏ETCOBU交易功能应正常

温度梯度

,,,。

按照.5进行试验试验中和试验后不允许损坏ETCOBU交易功能应正常

规定转换时间的温度快速变化

,,,。

按照.6进行试验试验后不允许损坏ETCOBU交易功能应正常

规定变化率的温度循环

,,,。

按照.7进行试验试验中和试验后不允许损坏ETCOBU交易功能应正常

湿热循环

,,,。

按照.8进行试验试验中和试验后不允许损坏ETCOBU交易功能应正常

0稳态湿热

,,,。

按照.9进行试验不允许损坏且试验中最后1h和试验后ETCOBU交易功能应正常

1太阳光辐射

,,,、

安装在乘客舱内太阳直射处的ETCOBU按照.10进行试验试验后表面不得有脱落龟

、。

裂气泡等现象

安装在乘客舱内非太阳直射处的ETCOBU不作要求。

4.5.6化学负荷

,,,。

按照进行试验试验后不允许损坏ETCOBU交易功能应正常

4.5.7电磁兼容性能

对静电放电产生的电骚扰抗扰

.1电子模块不通电

,,。

按照.1.1进行试验试验后ETCOBU交易功能应正常

.2电子模块通电

,,。

按照.1.2进行试验试验中和试验后ETCOBU交易功能应正常

对由传导和耦合引起的电骚扰抗扰

.1沿电源线的电瞬态传导抗扰

,。

按照进行试验抗扰试验等级和试验要求应符合表的规定

.2.13

5

/—

GBT384442019

表3沿电源线瞬态传导的抗扰性能

试验脉冲抗扰试验等级试验要求

试验后,交易功能应正常

1ⅢETCOBU

试验中和试验后,交易功能应正常

2aⅢETCOBU

试验后,交易功能应正常

2bⅢETCOBU

/试验中和试验后,交易功能应正常

3a3bⅢETCOBU

试验后,交易功能应正常

4ⅢETCOBU

/试验后,交易功能应正常

5a5bⅢETCOBU
