GB/T 14693-2008 无损检测 符号表示法

ICS19.100

J04

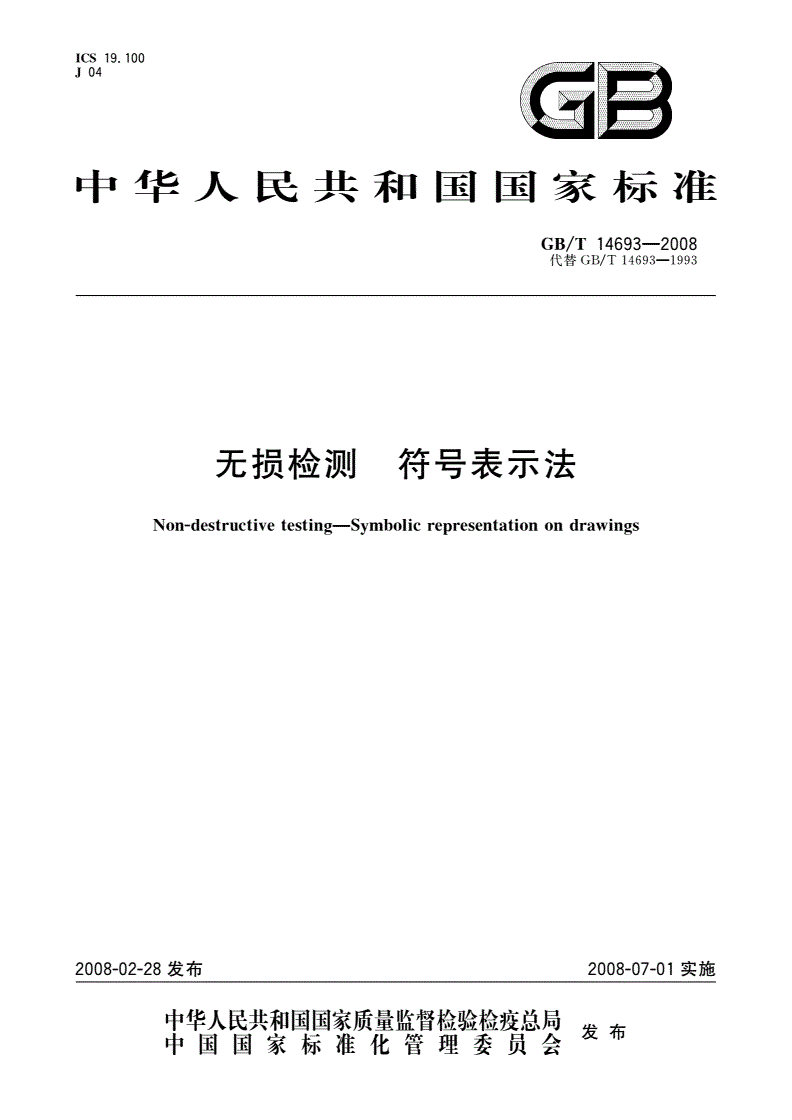

中华人民共和国国家标准

GB/T14693—2008

代替GB/T14693—1993

无损检测符号表示法

Non-destructivetesting—Symbolicrepresentationondrawings

2008-02-28发布2008-07-01实施

发布

GB/T14693—2008

-1.Z-—1—

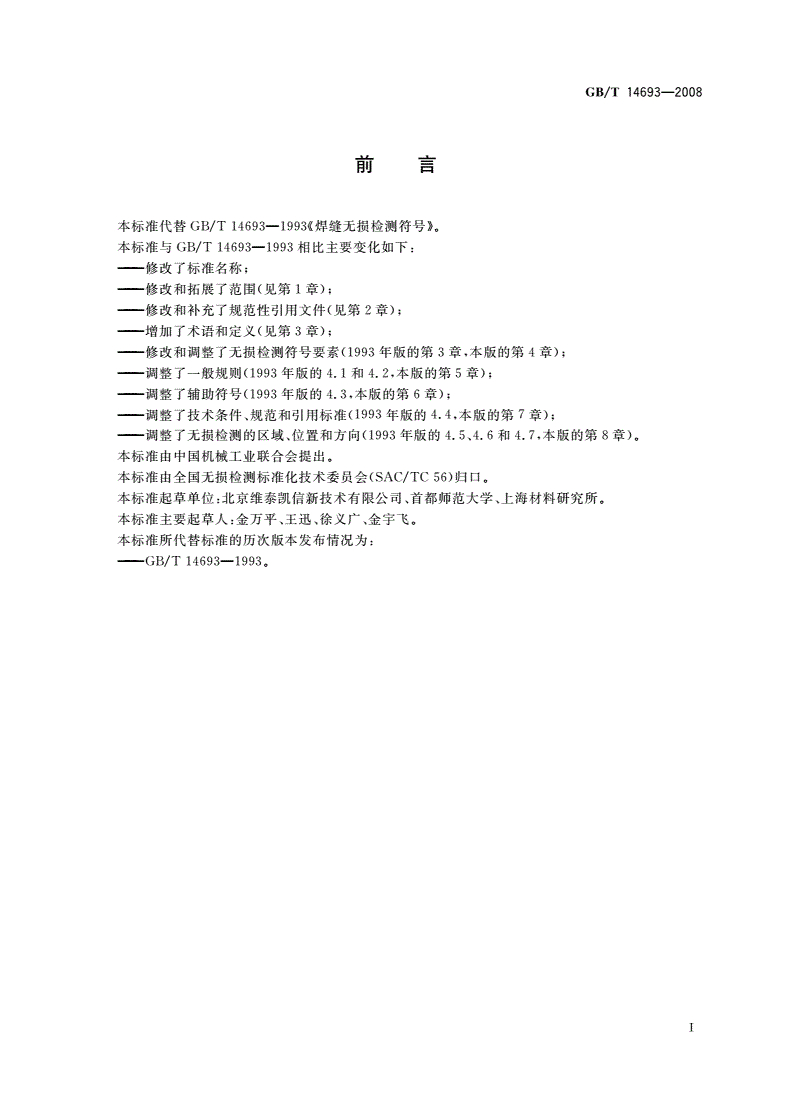

刖弓

本标准代替GB/T14693—1993《焊缝无损检测符号》。

本标准与GB/T14693—1993相比主要变化如下：

修改了标准名称；

——修改和拓展了范围（见第1章）；

——修改和补充了规范性引用文件（见第2章）；

——增加了术语和定义（见第3章）；

-修改和调整了无损检测符号要素（1993年版的第3章，本版的第4章）；

——调整了一般规则（1993年版的4.1和4.2,本版的第5章）；

——调整了辅助符号（1993年版的4.3,本版的第6章）；

-调整了技术条件、规范和引用标准（1993年版的4.4,本版的第7章）；

-调整了无损检测的区域、位置和方向（1993年版的4.5、4.6和4.7,本版的第8章）。

本标准由中国机械工业联合会提出。

本标准由全国无损检测标准化技术委员会（SAC/TC56）归口。

本标准起草单位:北京维泰凯信新技术有限公司、首都师范大学、上海材料研究所。

本标准主要起草人：金万平、王迅、徐义广、金宇飞。

本标准所代替标准的历次版本发布情况为：

——GB/T14693—1993O

T

GB/T14693—2008

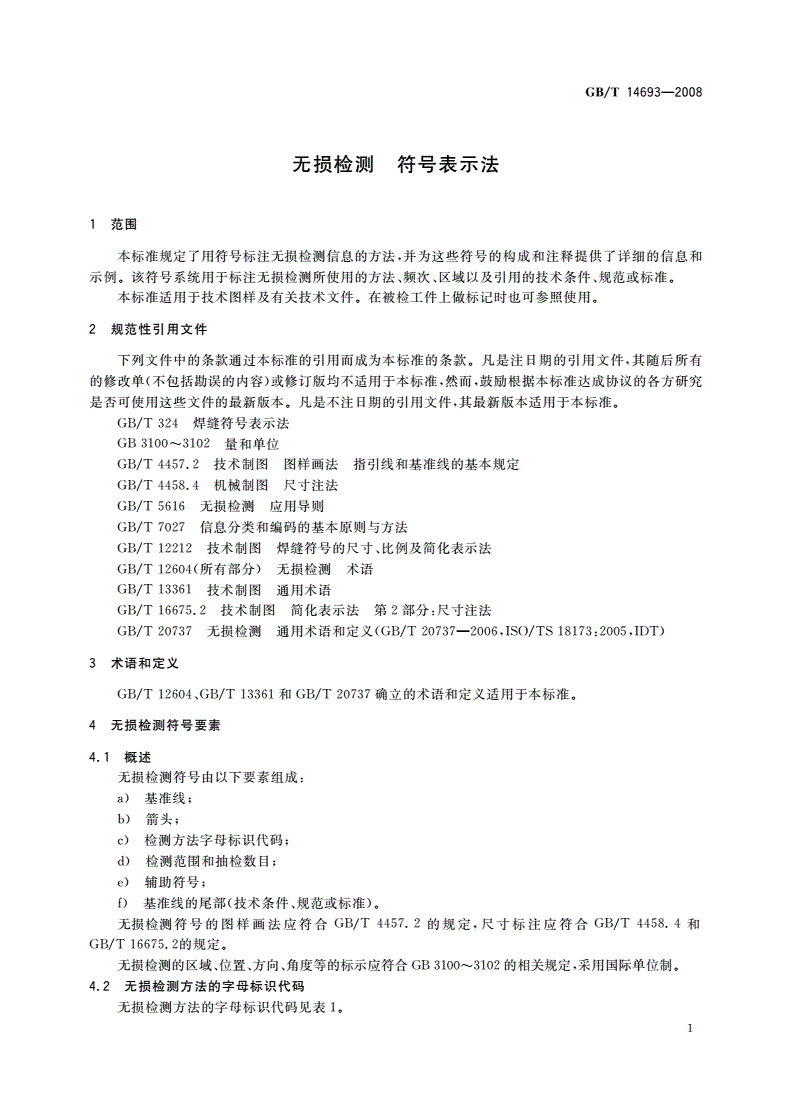

无损检测符号表示法

1范围

本标准规定了用符号标注无损检测信息的方法,并为这些符号的构成和注释提供了详细的信息和

示例。该符号系统用于标注无损检测所使用的方法、频次、区域以及引用的技术条件、规范或标准。

本标准适用于技术图样及有关技术文件。在被检工件上做标记吋也可参照使用，

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T324焊缝符号表示法

GB3100〜3102量和单位

GB/T4457.2技术制图图样画法指引线和基准线的基本规定

GB/T4458.4机械制图尺寸注法

GB/T5616无损检测应用导则

GB/T7027信息分类和编码的基本原则与方法

GB/T12212技术制图焊缝符号的尺寸、比例及简化表示法

GB/T12604（所有部分）无损检测术语

GB/T13361技术制图通用术语

GB/T16675.2技术制图简化表示法第2部分：尺寸注法

GB/T20737无损检测通用术语和定义（GB/T20737—2006,IS（）/TS18173；2005,IDT）

3术语和定义

GB/T12604.GB/T13361和GB/T20737确立的术语和定义适用于本标准。

4无损检测符号要素

4.1概述

无损检测符号由以下要素组成：

a）基准线；

b）箭头；

c）检测方法字母标识代码；

d）检测范围和抽检数目；

e）辅助符号；

）基准线的尾部（技术条件、规范或标准）。

无损检测符号的图样画法应符合GB/T4457.2的规定，尺寸标注应符合GB/T445&4和

GB/T16675.2的规定。

无损检测的区域、位置、方向、角度等的标示应符合GB3100-3102的相关规定，采用国际单位制。

4.2无损检
