GB/T 14693-1993 焊缝无损检测符号

中华人民共和国国家标准

GB/T14693一93焊缝无损检测符号

Nondestructivetestingsymbolsforwelds

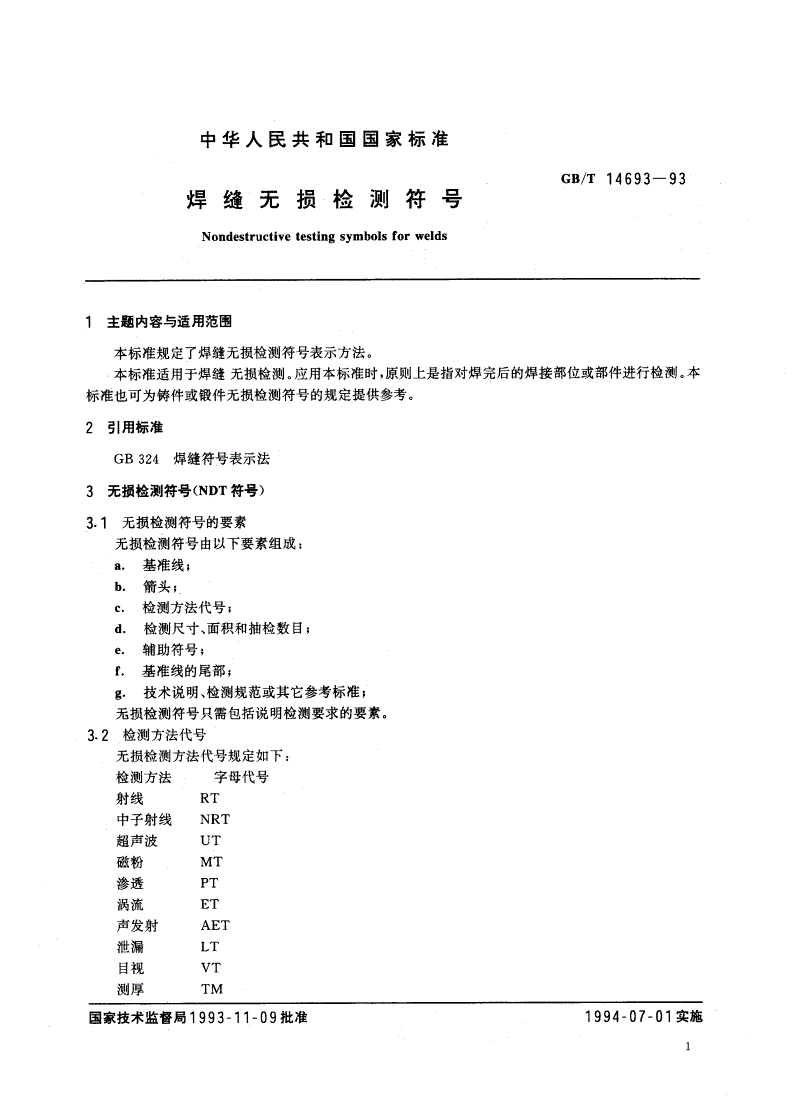

1主题内容与适用范围

本标准规定了焊缝无损检测符号表示方法。本标准适用于焊缝无损检测。应用本标准时，原则上是指对焊完后的焊接部位或部件进行检测。本标准也可为铸件或锻件无损检测符号的规定提供参考。

2引用标准

GB324焊缝符号表示法

3无损检测符号(NDT符号)

3.1无损检测符号的要素无损检测符号由以下要素组成:a.基准线;b.箭头;c.检测方法代号;d.检测尺寸、面积和抽检数目;e，辅助符号;f.基准线的尾部;i;技术说明、检测规范或其它参考标准;无损检测符号只需包括说明检测要求的要素。3.2检测方法代号无损检测方法代号规定如下:检测方法字母代号射线RT中子射线NRT超声波UT磁粉MT渗透PT涡流ET声发射AET泄漏LT目视VT测厚TM国家技术监督局1993一11一09批准1994一07一01实施

GB/T14693一93

耐压试验PRT3.3辅助符一号用于无损检测符号的辅助符号如下所示

全周检测现场检测射线方向

I-,&-声‘声3.4无损检测符号要素的标准位置无损检测符号要素彼此间的标准位置，如图I所示。

抽检盆目检门长度

易准晚砚场检翻

尾娜

技术说明或钾一尸.考标准

图1无损检测符号要素的标准位置

4标注方法

4.1箭头箭头应该由基准线指向检测部分，箭头指向的检测部分一侧称为检测部分的箭头侧，与箭头侧相反的一侧称为非箭头侧。4.2检测方法代号的位置4.2.1基准线为了确切地表示检测侧的位置，规定基准线由一条实线和一条虚线组成，基准线的虚线可以画在基准线的实线上侧或下侧。.「卜二4.2.2箭头侧的检测当检测方法代号置于基准线的实线侧时，表示箭头侧将要进行该种检测，如图2a,b所示。

箭头侧的检测4.2.3非箭头侧的检测当检测方法代号置于基准线的虚线侧时，表示非箭头侧将要进行该种检测，如图3a,6所示。
