T/CCMA 0078-2019 土方机械 排气烟度 液压挖掘机测量方法

ICS53100

P97.

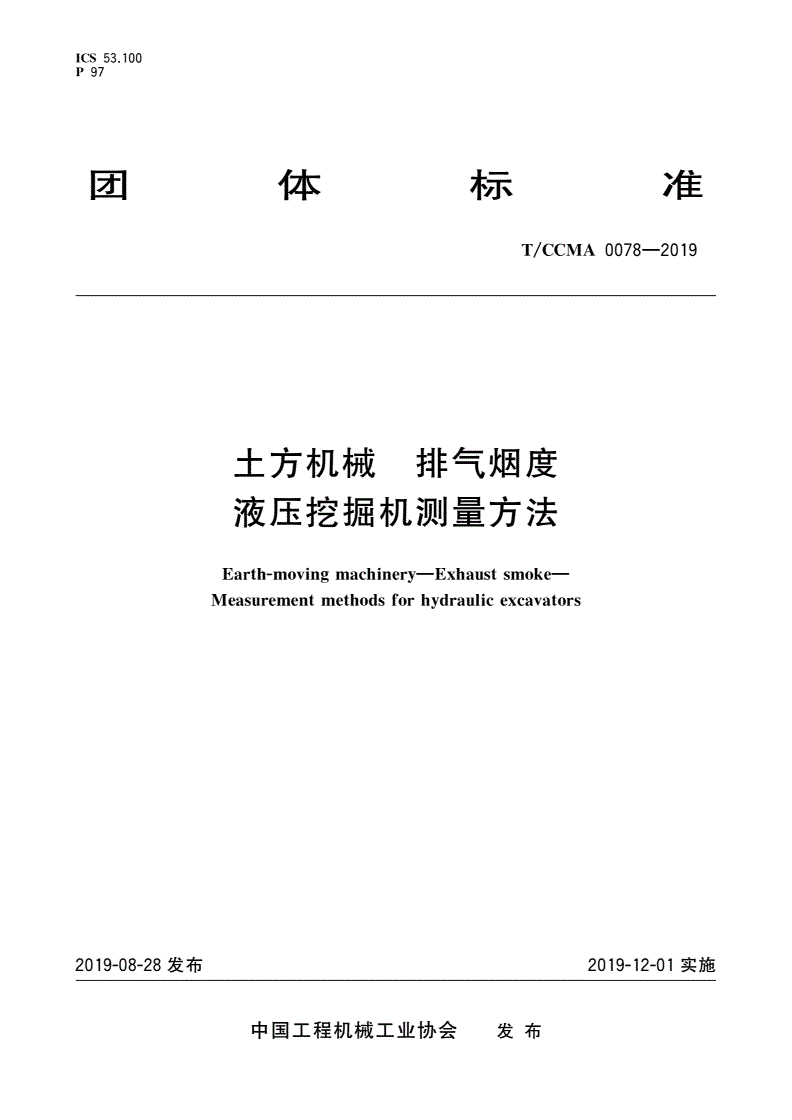

团体标准

T/CCMA0078—2019

土方机械排气烟度

液压挖掘机测量方法

Earth-movingmachinery—Exhaustsmoke—

Measurementmethodsforhydraulicexcavators

2019-08-28发布2019-12-01实施

中国工程机械工业协会发布

T/CCMA0078—2019

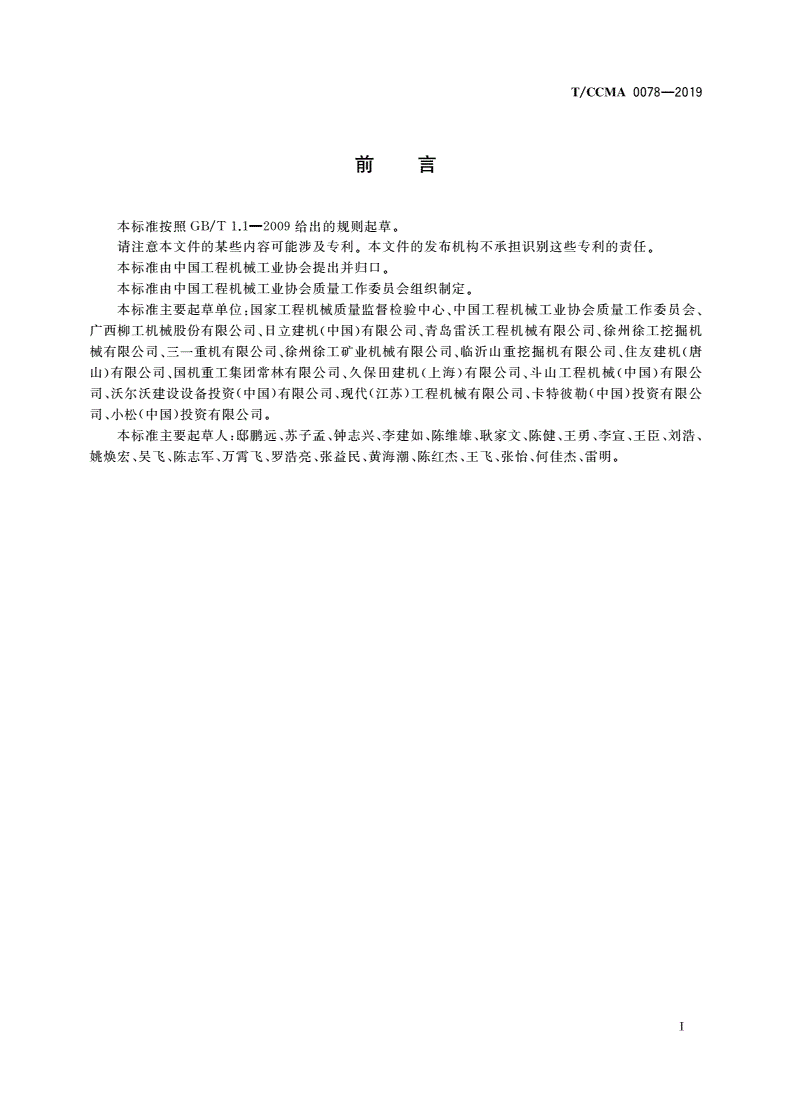

前言

本标准按照给出的规则起草

GB/T1.1—2009。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别这些专利的责任

。。

本标准由中国工程机械工业协会提出并归口

。

本标准由中国工程机械工业协会质量工作委员会组织制定

。

本标准主要起草单位国家工程机械质量监督检验中心中国工程机械工业协会质量工作委员会

:、、

广西柳工机械股份有限公司日立建机中国有限公司青岛雷沃工程机械有限公司徐州徐工挖掘机

、()、、

械有限公司三一重机有限公司徐州徐工矿业机械有限公司临沂山重挖掘机有限公司住友建机唐

、、、、(

山有限公司国机重工集团常林有限公司久保田建机上海有限公司斗山工程机械中国有限公

)、、()、()

司沃尔沃建设设备投资中国有限公司现代江苏工程机械有限公司卡特彼勒中国投资有限公

、()、()、()

司小松中国投资有限公司

、()。

本标准主要起草人邸鹏远苏子孟钟志兴李建如陈维雄耿家文陈健王勇李宣王臣刘浩

:、、、、、、、、、、、

姚焕宏吴飞陈志军万霄飞罗浩亮张益民黄海潮陈红杰王飞张怡何佳杰雷明

、、、、、、、、、、、。

Ⅰ

T/CCMA0078—2019

引言

非道路移动柴油机械排气烟度限值及测量方法已发布实施由于装用柴油机的

GB36886—2018《》,

非道路移动机械涉及的产品种类较多工作方式多样化作业工况复杂作为通用标

、、,GB36886—2018

准很大程度上难以适应不同机种的排放烟度测量需求尤其是对一些新生产的机器以实际作业工况作

,,

为测量条件会对机器造成较大伤害为了解决这一问题在不影响机器排气烟度测量结果的前提下用

。,,

模拟加载法代替自由加载法而制定了本标准

,。

本标准根据对挖掘机功能和主要作业工况与排气烟度之间关系的研究结果按照

,:

排放恶劣工况优先原则即不同型号规格机器烟度排放的最大值出现在同一工况该工况作为

a),,

烟度测量工况

;

多工况并行排气烟度结果优先原则烟度最大值作为报告值

b),,;

模拟加载法应与自由加载法排气烟度处于同一水平且全覆盖行业主要企业主导产品的原则

c),。

确定了本标准的试验工况测量方法与试验结果的处理方法

、。

鉴于目前测试技术排气管在运动过程中无法实现林格曼烟度的测量本标准仅保留了自由加速工

,,

况林格曼烟度的测量

。

Ⅱ

T/CCMA0078—2019

土方机械排气烟度

液压挖掘机测量方法

1范围

本标准规定了反铲工作装置液压挖掘机以下简称挖掘机排气烟度测量方法

(“”)。

本标准适用于工作质量不大于的挖掘机排气烟度测量

100000kg。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

柴油车污染物排放限值及测量方法自由加速法及加载减速法

GB3847()

土方机械液压挖掘机术语和商业规格

GB/T6572

非道路移动柴油机械排气烟度限值及测量方法

GB36886—2018

3术语和定义

和界定的以及下列术语和定义适用于本文件

GB/T6572GB36886。

31

.

自由加载法freeloadingmethod

测量机器在规定的作业工况所完成的每一作业循环或过程中排气烟度极大值的方法履带式挖掘

。

机自由加载工况为实际挖掘工况轮胎式挖掘机自由加载工况为实际挖掘和加速行驶两种工况

,。

注1实际挖掘工况指对停机面以下物料进行挖掘作业回转卸料

:,90°。

注2加速行驶工况指轮胎式挖掘机由静止状态全油门加速行驶

:。

32

.

模拟加载法simulatedloadingmethod

通过对机器施加模拟载荷以代替机器实际作业且二者在每一作业循环或过程排气烟度值处于同

,,

一水平的一种测量方法

。

33

.

自由加速法freeaccelerationmethod

测量机器装用的发动机从怠速状态连续快速但不粗暴地达到规定转速的过程中排气烟度极大值

、

的方法对于轮胎式挖掘机规定转速是指发动机装机最高空载转速有自动怠速功能的机器规定转

。,;,

速是指发动机部分功率匹配设定转速

。

4试验场地

41实际挖掘试验场地应为平坦具有一定的宽度和长度土壤密度33

.、,1500kg/m~1800kg/m。

42模拟加载自由加速试验场地应为平坦水平硬实的混凝土路面试验场地的各向坡度应不大于

.、、、,

平整度应不大于2且场地平面尺寸满足试验要求

1%,3mm/m,。

1
