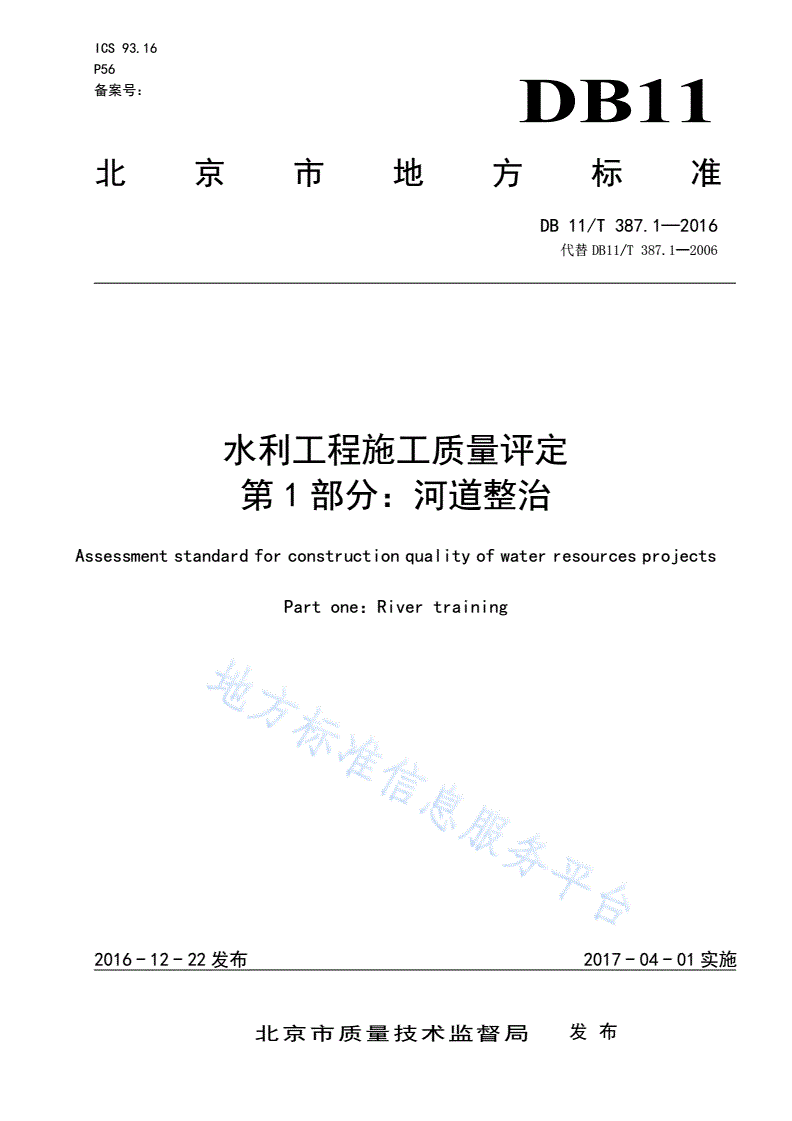

DB11/T 387.1-2016 水利工程施工质量评定 第1部分：河道整治

ICS93.16

P56

备案号：DB11

北京市地方标准

DB11/T387.1—2016

代替DB11/T387.1—2006

水利工程施工质量评定

第1部分：河道整治

Assessmentstandardforconstructionqualityofwaterresourcesprojects

Partone：Rivertraining

2016-12-22发布2017-04-01实施

北京市质量技术监督局发布

DB11/T387.1—2016

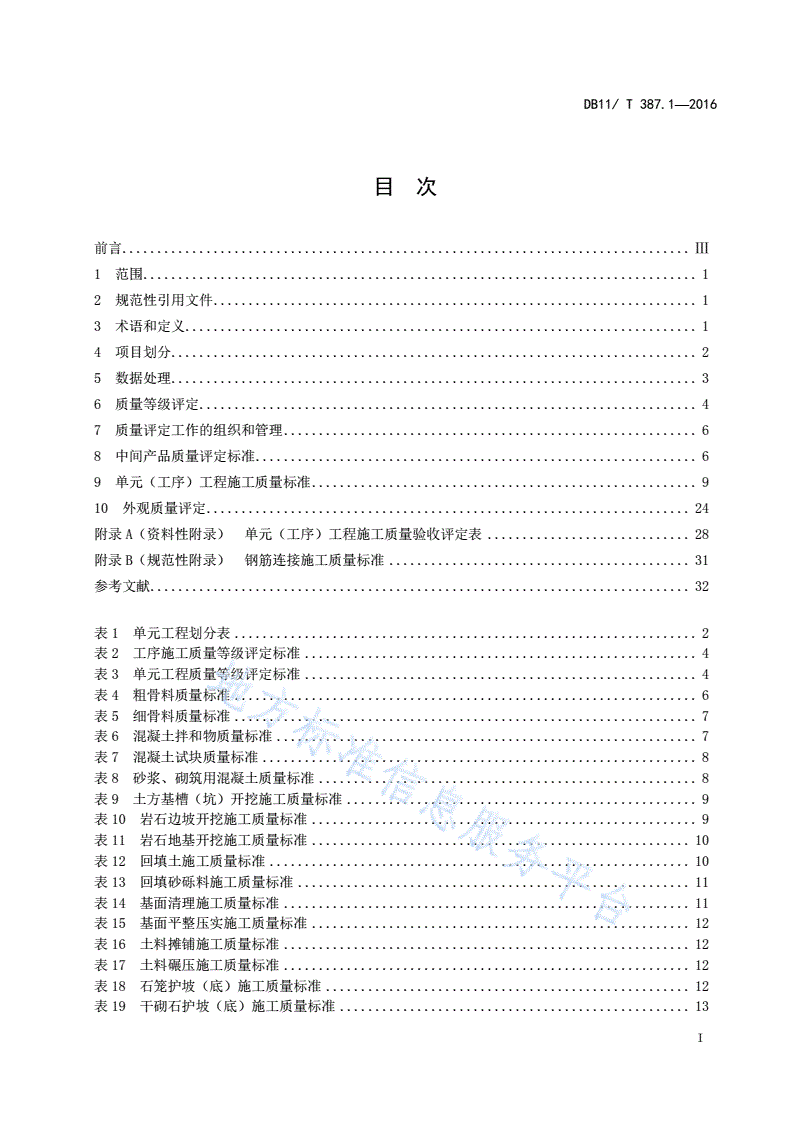

目次

前言.................................................................................Ⅲ

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4项目划分...........................................................................2

5数据处理...........................................................................3

6质量等级评定.......................................................................4

7质量评定工作的组织和管理...........................................................6

8中间产品质量评定标准...............................................................6

9单元（工序）工程施工质量标准.......................................................9

10外观质量评定.....................................................................24

附录A（资料性附录）单元（工序）工程施工质量验收评定表.............................28

附录B（规范性附录）钢筋连接施工质量标准...........................................31

参考文献.............................................................................32

表1单元工程划分表..................................................................2

表2工序施工质量等级评定标准........................................................4

表3单元工程质量等级评定标准........................................................4

表4粗骨料质量标准..................................................................6

表5细骨料质量标准..................................................................7

表6混凝土拌和物质量标准............................................................7

表7混凝土试块质量标准..............................................................8

表8砂浆、砌筑用混凝土质量标准......................................................8

表9土方基槽（坑）开挖施工质量标准..................................................9

表10岩石边坡开挖施工质量标准.......................................................9

表11岩石地基开挖施工质量标准......................................................10

表12回填土施工质量标准............................................................10

表13回填砂砾料施工质量标准........................................................11

表14基面清理施工质量标准..........................................................11

表15基面平整压实施工质量标准......................................................12

表16土料摊铺施工质量标准..........................................................12

表17土料碾压施工质量标准..........................................................12

表18石笼护坡（底）施工质量标准....................................................12

表19干砌石护坡（底）施工质量标准..................................................13

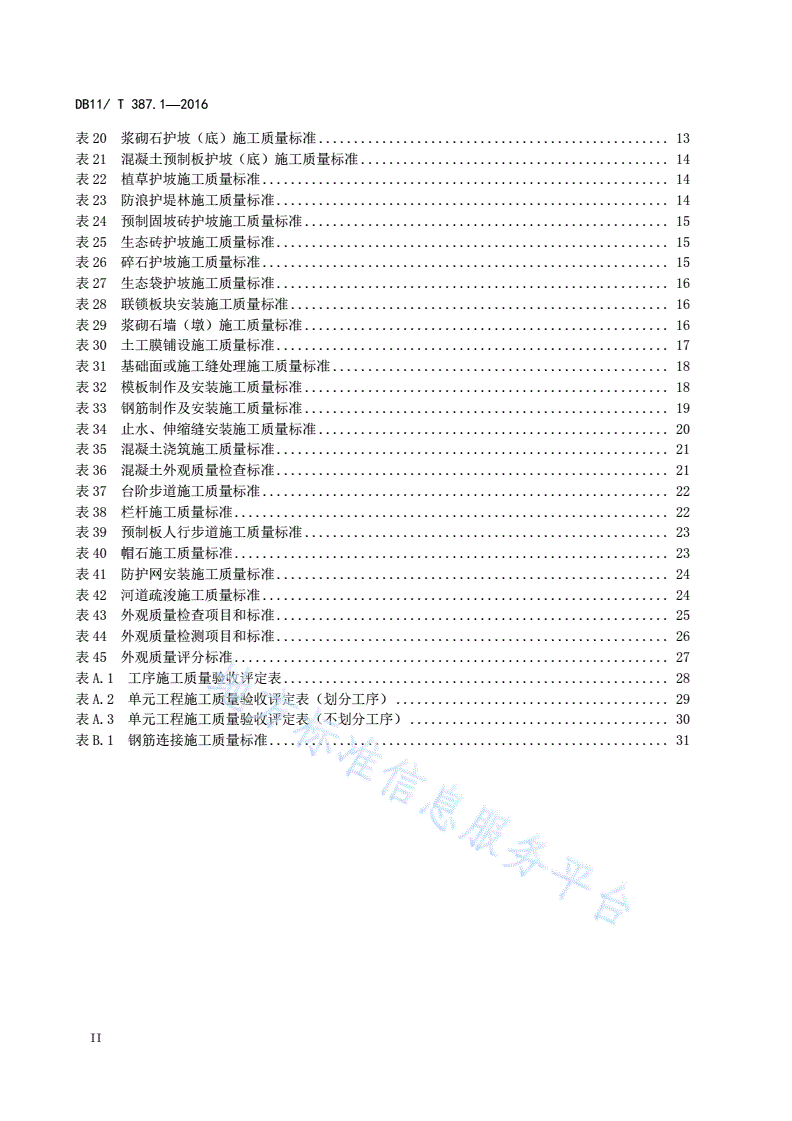

I

DB11/T387.1—2016

表20浆砌石护坡（底）施工质量标准..................................................13

表21混凝土预制板护坡（底）施工质量标准............................................14

表22植草护坡施工质量标准..........................................................14

表23防浪护堤林施工质量标准........................................................14

表24预制固坡砖护坡施工质量标准....................................................15

表25生态砖护坡施工质量标准........................................................15

表26碎石护坡施工质量标准..........................................................15

表27生态袋护坡施工质量标准........................................................16

表28联锁板块安装施工质量标准......................................................16

表29浆砌石墙（墩）施工质量标准....................................................16

表30土工膜铺设施工质量标准........................................................17

表31基础面或施工缝处理施工质量标准................................................18

表32模板制作及安装施工质量标准....................................................18

表33钢筋制作及安装施工质量标准....................................................19

表34止水、伸缩缝安装施工质量标准..................................................20

表35混凝土浇筑施工质量标准........................................................21

表36混凝土外观质量检查标准........................................................21

表37台阶步道施工质量标准..........................................................22

表38栏杆施工质量标准..............................................................22

表39预制板人行步道施工质量标准....................................................23

表40帽石施工质量标准..............................................................23

表41防护网安装施工质量标准........................................................24

表42河道疏浚施工质量标准..........................................................24

表43外观质量检查项目和标准........................................................25

表44外观质量检测项目和标准........................................................26

表45外观质量评分标准..............................................................27

表A.1工序施工质量验收评定表.......................................................28

表A.2单元工程施工质量验收评定表（划分工序）.......................................29

表A.3单元工程施工质量验收评定表（不划分工序）.....................................30

表B.1钢筋连接施工质量标准.........................................................31

II

DB11/T387.1—2016

前言

DB11/T387《水利工程施工质量评定》分为以下部分：

——第1部分：河道整治

——第2部分：水闸

——第3部分：引水管线。

本部分依据SL176-2007《水利水电工程施工质量检验与评定规程》等规程规范，对DB11/T387.1-2006

《水利工程施工质量评定第1部分：河道整治》进行修订。除编辑性修改外主要技术变化如下：

——增加了主体工程开工前，相关部门进行项目划分、报备和工程实施过程中项目调整的程序（见

4.1.1～4.1.5）；

——修改了质量评定工作的组织和管理条款内容（见7.1～7.5）；

——增加了地基清理（划分工序）、土料碾压筑堤（划分工序）、植草护坡、防浪护堤林、碎石护

坡、生态袋护坡等6项单元（工序）工程（见9.6、9.7、9.12、9.13、9.16、9.17）；

——修改了单元（工序）工程施工质量标准表，将原检查表和检测表合并为一个表，明确主控项目

和一般项目，并增加了检验方法项（见第9章）；

——增加了附录A，单元（工序）工程施工质量验收评定表；

——增加了附录B，钢筋连接施工质量标准。

本部分按照GB/T1.1-2009给出的规则起草。

本部分由北京市水务局提出并归口。

本部分由北京市水务局组织实施。

本部分起草单位：北京市水利工程质量与安全监督中心站。

本部分主要起草人：陈捍华、季宝东、王利军、窦宝松、朱霞、李鹏涛、王远明、王万鹏、郭继承、

袁建旺、谭泓、刘霞、韩星亮、齐春友、冯继磊、黄自钦、隋守军。

本部分代替DB11/T387.1-2006。

III

DB11/T387.1—2016

水利工程施工质量评定第1部分：河道整治

1范围

DB11/T387的本部分规定了河道、渠道整治工程项目划分，质量评定标准，质量评定工作的组织和

管理。

本部分适用于河道、渠道整治工程施工质量评定。湖泊整治工程可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T8170数值修约规则与极限数值的表示和判定

JJG1027测量误差及数据处理

JJF1059测量不确定度评定与表示

SL176水利水电工程施工质量检验与评定规程

3术语和定义

SL176确立的以及下列术语和定义适用于本部分。

3.1

河道整治工程engineeringforrivertraining

为改善河道、渠道、湖泊边界条件及水流流态所采用的工程治理措施。

3.2

单元工程separateditemproject

在分部工程中由几个工序（或工种）施工完成的最小综合体，是日常质量考核的基本单位。

3.3

工序workingprocedure

按施工的先后顺序将单元工程划分成的具体施工过程或施工步骤。对单元工程质量影响较大的工序

称为主要工序。

3.4

主控项目dominantitem

对单元工程功能起决定作用或对工程安全、卫生、环境保护有重大影响的检验项目。

1

DB11/T387.1—2016

3.5

一般项目generalitem

除主控项目以外的检验项目。

4项目划分

4.1一般规定

4.1.1河道、渠道整治工程项目划分为单位工程、分部工程、单元（工序）工程等三级。

4.1.2主体工程开工前应由项目法人组织监理、设计、施工等单位进行工程项目划分，并确定主要单

位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程，并将项目划分表及说明书报相应工程

质量监督机构确认。

4.1.3工程质量监督机构收到项目划分书面报告后，应在14个工作日内对项目划分进行确认，并将确

认结果书面通知项目法人。

4.1.4工程实施过程中，需对单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程的项

目划分进行调整时，项目法人应重新报送工程质量监督机构确认。

4.1.5工程中涉及到的永久性房屋（管理设施用房）、专用公路、市政、园林、通信等内容可按相关

行业标准执行。本标准中未包括的单元工程，项目法人应组织监理、设计、施工单位，根据未涉及单元

工程的技术要求（如新技术、新材料、新工艺的技术规范、设计要求和设备生产厂商的技术说明书等）

制定施工、安装的质量评定标准。

4.2项目划分原则

4.2.1单位工程

按招标标段或建筑物划分单位工程。大、中型建筑物以每座独立的建筑物为一个单位工程。

4.2.2分部工程

按施工部署或长度划分分部工程。大、中型建筑物按工程结构主要组成部分划分。

4.2.3单元工程

单元工程划分为28类，各类单元工程和工序的划分原则见表1。

表1单元工程划分表

序号单元工程名称划分原则

1土方基槽（坑）开挖按工程设计结构或施工检查验收区、段划分，每一区、段为一个单元工程

2岩石边坡开挖按施工检查验收区、段划分，每一区、段为一个单元工程

3岩石地基开挖按施工检查验收区、段划分，每一区、段为一个单元工程

4回填土按施工检查验收区、段划分，每50m～100m为一个单元工程

5回填砂砾料按施工检查验收区、段划分，每50m～100m为一个单元工程

2

DB11/T387.1—2016

表1单元工程划分表（续）

序号单元工程名称划分原则

沿堤轴线方向每100m～500m为一个单元工程；分为基面清理和基面平整压实2个工

6堤基清理

序，其中基面平整压实为主要工序

按工程设计结构或施工检查验收区、段、层划分,通常每一区、段的每一层为一个单

元工程。新堤填筑宜按堤轴线施工段长100m～500m划分为一个单元工程；老堤加高

7土料碾压筑堤

培厚宜按填筑工程量500m3～2000m3划分为一个单元工程；分为土料摊铺和土料碾压

2个工序，其中土料碾压为主要工序

8石笼护坡（底）按施工检查验收区、段划分，每50m～100m为一个单元工程

9干砌石护坡（底）按施工检查验收区、段划分，每50m～100m为一个单元工程

10浆砌石护坡（底）按施工检查验收区、段划分，每50m～100m为一个单元工程

11混凝土预制板护坡（底）按施工检查验收区、段划分，每50m～100m为一个单元工程

12植草护坡按施工检查验收区、段划分，每50m～100m为一个单元工程

13防浪护堤林按施工检查验收区、段划分，每50m～100m为一个单元工程

14预制固坡砖护坡按施工检查验收区、段划分，每50m～100m为一个单元工程

15生态砖护坡按施工检查验收区、段划分，每50m～100m为一个单元工程

16碎石护坡按施工检查验收区、段划分，每50m～100m为一个单元工程

17生态袋护坡按施工检查验收区、段划分，每50m～100m为一个单元工程

18联锁板块安装按施工检查验收区、段划分，每50m～100m为一个单元工程

19浆砌石墙（墩）按设计部位划分，不超过50m划分为一个单元工程

20土工膜铺设按铺设区、段划分，不超过500m2划分为一单元工程

按混凝土浇筑仓号或检查验收范围划分，每一仓为一个单元工程。该单元工程包括

基础面或混凝土施工缝处理，模板安装，钢筋制作及安装，止水、伸缩缝安装，混

21混凝土工程

凝土浇筑及混凝土外观质量检查6个工序；其中钢筋制作及安装、混凝土浇筑为主

要工序

22台阶步道每座台阶步道为一个单元工程

23栏杆每50m～100m为一个单元工程

24预制板人行步道每50m～100m为一个单元工程

25帽石每50m～100m为一个单元工程

26防护网安装每50m～100m为一个单元工程

按设计、施工质量控制要求，每一疏浚河段为一个单元工程。当设计无特殊要求时，

27河道疏浚

以200m～500m为一个单元工程

28小型建筑物一座建筑物为一个单元工程

5数据处理

5.1测量误差的判断和处理，应符合JJG1027和JJF1059的规定。

5.2数据保留位数，应符合国家及水利水电行业有关试验规程及施工规范的规定。计算合格率时，小

数点后保留一位。

5.3数值修约应符合GB/T8170的规定。

3

DB11/T387.1—2016

5.4检验和分析数据可靠性应符合下列要求：

a)检查和取样有代表性；

b)检验方法和仪器设备符合国家及水利水电行业规定；

c)操作准确无误。

6质量等级评定

6.1一般规定

6.1.1划分工序的单元工程应先进行工序施工质量评定，在工序验收评定合格和施工项目实体质量检

验合格的基础上，进行单元工程施工质量验收评定。

6.1.2不划分工序的单元工程，在单元工程中所包含的检验项目合格和施工项目实体质量检验合格的

基础上，进行单元工程施工质量验收评定。

6.1.3检验项目分为主控项目和一般项目。

6.2单元（工序）工程施工质量等级评定标准

6.2.1工序施工质量等级评定分为“合格”和“优良”两级，评定标准见表2。

表2工序施工质量等级评定标准

质量等级主控项目一般项目报验资料

合格全部符合逐项应有70%及以上的检验点合格且不合格点不应集中符合要求

优良全部符合逐项应有90%及以上的检验点合格且不合格点不应集中符合要求

6.2.2单元工程质量等级评定分为“合格”和“优良”两级，评定标准见表3。

表3单元工程质量等级评定标准

质量等级划分工序单元工程不划分工序单元工程

主控项目质量全部合格，一般项目逐项应有70%及以上的检验

合格工序质量全部合格，报验资料符合要求点合格，其中河道疏浚工程，一般项目逐项应有90%及以上的

检验点合格；不合格点不应集中；各项报验资料符合要求

主控项目质量全部合格，一般项目逐项应有90%及以上的检验

在合格的基础上，优良工序达到50%及以

优良点合格，其中河道疏浚工程，一般项目逐项应有95%及以上的

上，且主要工序优良

检验点合格；不合格点不应集中；各项报验资料符合要求

6.2.3单元（工序）工程的质量达不到合格标准时，应及时处理。处理后的质量等级应按下列规定重

新确定：

a)全部返工重做的，可以重新评定质量等级；

b)经加固补强并经鉴定能达到设计要求，其质量等级只能评为合格；

c)处理后的工程部分质量指标仍达不到设计要求时，经设计复核，项目法人及监理单位确认能满

足安全和使用功能要求，可不再进行处理；或加固补强后，改变了外形尺寸或造成工程永久性

缺陷，经项目法人、监理及设计单位确认能基本满足设计要求，其质量可定为合格，但应按规

定进行质量缺陷备案。

4

DB11/T387.1—2016

6.3分部工程质量等级评定标准

6.3.1合格标准应符合下列规定：

a)所含单元工程的质量全部合格，质量事故及质量缺陷已按要求处理，并经检验合格；

b)原材料、中间产品及混凝土（砂浆）试件质量全部合格，金属结构及启闭机制造质量合格，

机电产品质量合格。

6.3.2优良标准应符合下列规定：

a)所含单元工程的质量全部合格，其中70%以上达到优良等级，重要隐蔽工程和关键部位的单

元工程质量优良率达90%以上，且未发生过质量事故；

b)中间产品质量全部合格，混凝土（砂浆）试件质量达到优良等级（当试件组数小于30时，试

件质量合格），原材料质量、金属结构及启闭机制造质量合格，机电产品质量合格。

6.4单位工程质量等级评定标准

6.4.1合格标准应符合下列规定：

a)所含分部工程质量全部合格；

b)质量事故已按要求进行处理；

c)外观质量得分率达到70%以上；

d)单位工程施工质量检验与评定资料基本齐全；

e)工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的

要求。

6.4.2优良标准应符合下列规定：

a)所含分部工程质量全部合格，其中70%以上达到优良等级，主要分部工程质量全部优良，且

施工中未发生过较大质量事故；

b)质量事故已按要求进行处理；

c)外观质量得分率达到85%以上；

d)单位工程施工质量检验与评定资料齐全；

e)工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的

要求。

6.5工程项目质量等级评定标准

6.5.1合格标准应符合下列规定：

a)单位工程质量全部合格；

b)工程施工期及试运行期，各单位工程观测资料分析结果均符合国家和行业技术标准以及合同

约定的标准要求。

6.5.2优良标准应符合下列规定：

a)单位工程质量全部合格，其中70%以上的单位工程达到优良等级，且主要单位工程质量全部

优良；

b)工程施工期及试运行期，各单位工程观测资料分析结果均符合国家和行业技术标准以及合同

约定的标准要求。

5

DB11/T387.1—2016

7质量评定工作的组织和管理

7.1单元（工序）工程质量在施工单位自评合格后，由监理单位复核，监理工程师核定质量等级并签

证认可。单元（工序）工程施工质量验收评定表参见附录A。

7.2重要隐蔽单元工程及关键部位单元工程质量经施工单位自评合格、监理单位抽检后，由项目法人

（或委托监理）、监理、设计、施工、工程运行管理（施工阶段已经有时）等单位组成联合小组，共同

检查核定其质量等级并填写签证表，报工程质量监督机构核备。

7.3分部工程质量在施工单位自评合格后，由监理单位复核，项目法人认定。分部工程验收的质量结

论由项目法人报工程质量监督机构核备。

7.4单位工程质量在施工单位自评合格后，由监理单位复核，项目法人认定。单位工程验收的质量结

论由项目法人报工程质量监督机构核定。

7.5工程项目质量在单位工程质量评定合格后，由监理单位进行统计并评定工程项目质量等级，经项

目法人认定后，报工程质量监督机构核定。

8中间产品质量评定标准

8.1粗骨料

质量标准见表4。

表4粗骨料质量标准

项次检验项目质量要求检验方法检验数量

D20、D40粒径级≤1%

1含泥量

D80、D150(D120)粒径级≤0.5%

2泥块含量不允许

3有机质含量浅于标准色

有抗冻要求≤5%

4坚固性

无抗冻要求≤8%以同一产地、同一

5硫化物及硫酸盐含量≤0.5%规格、同一进场

6表观密度≥2550kg/m3（厂）时间，每

有抗冻和抗侵蚀要求≤1.5%400m3或600t为一

7吸水率抽样、试验

无抗冻要求≤2.5%验收批，不足400m3

有抗冻要求或≥C30≤15%或600t亦为一验

8针片状颗粒含量

＜C30≤25%收批，每一验收批

原孔筛小于5%，超径筛取样1组

超径

余量为0

9超逊径含量

原孔筛小于10%，逊径筛

逊径

余量小于2%

有抗冻要求或≥C30≤5%

10软弱颗粒含量

＜C30≤10%

6

DB11/T387.1—2016

8.2细骨料

质量标准见表5。

表5细骨料质量标准

质量要求

项次检验项目检验方法检验数量

天然砂人工砂

有抗冻要求或≥C30≤3%—

1含泥量

＜C30≤5%—

以同一产地、

2泥块含量不允许

同一规格、同

3有机质含量浅于标准色不允许

一进场（厂）

4云母含量≤2%

时间，每400m3

6%～18%（指颗

或600t为一验

5石粉含量—粒小于0.16

抽样、试验收批，不足

mm）

400m3或600t

6表观密度≥2500kg/m3

亦为一验收

7细度模数波动±0.2

批，每一验收

有抗冻要求≤8%

8坚固性批取样1组

无抗冻要求≤10%

9硫化物及硫酸盐含量≤1%

10轻物质含量≤1%—

8.3混凝土

8.3.1混凝土拌和物

质量标准见表6。

表6混凝土拌和物质量标准
