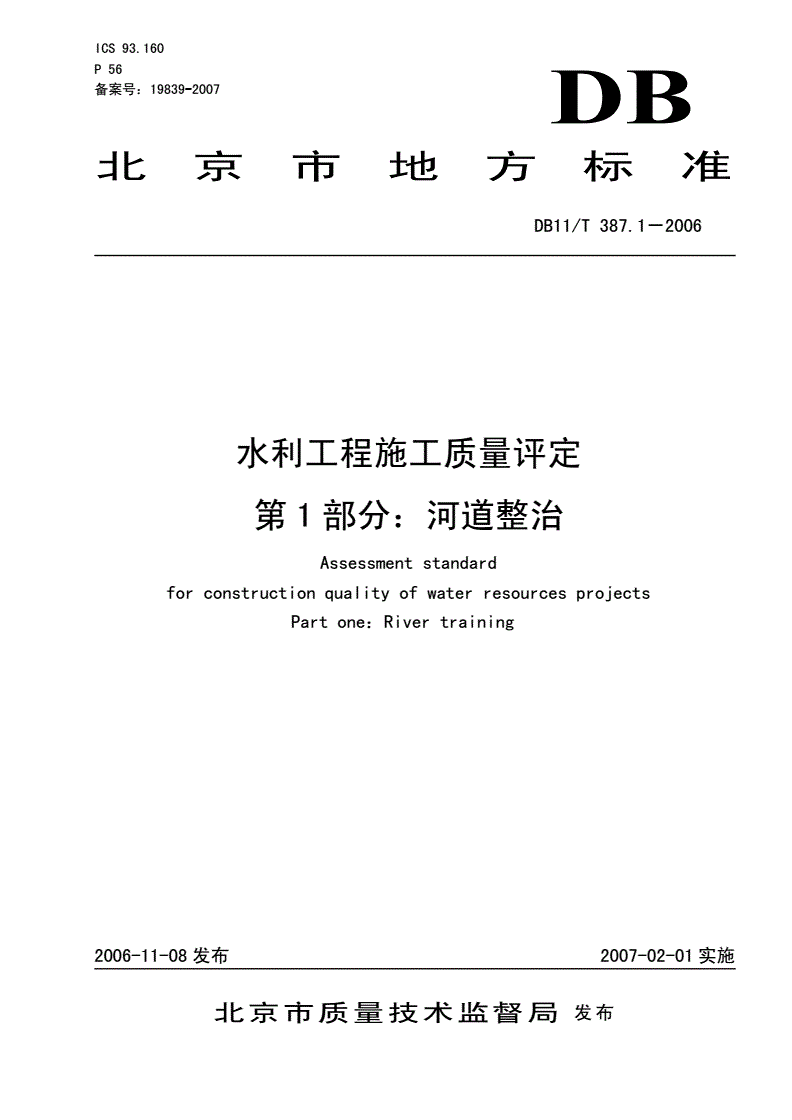

DB11/T 387.1-2006 水利工程施工质量评定 第1部分: 河道整治

ICS93.160

P56

备案号：19839-2007

DB

北京市地方标准

DB11/T387.1－2006

水利工程施工质量评定

第1部分：河道整治

Assessmentstandard

forconstructionqualityofwaterresourcesprojects

Partone：Rivertraining

2006-11-08发布2007-02-01实施

北京市质量技术监督局发布

DB11/T387.1—2006

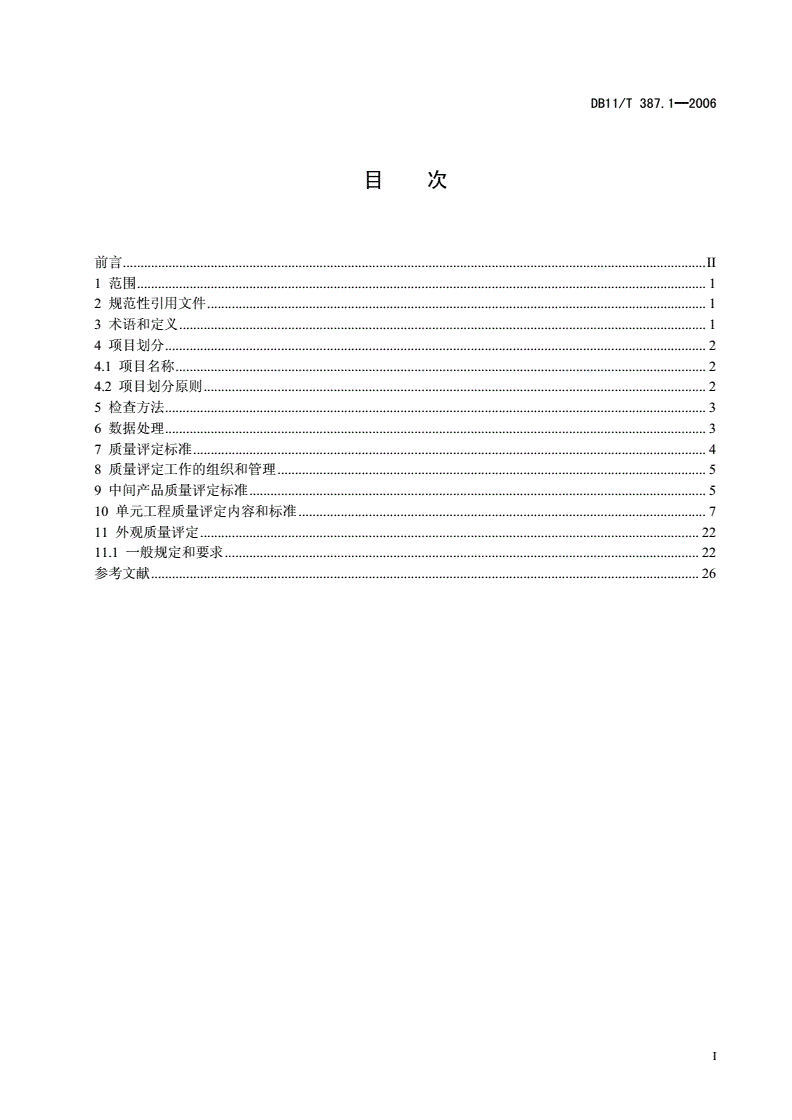

目次

前言......................................................................................................................................................................II

1范围..................................................................................................................................................................1

2规范性引用文件..............................................................................................................................................1

3术语和定义......................................................................................................................................................1

4项目划分..........................................................................................................................................................2

4.1项目名称.......................................................................................................................................................2

4.2项目划分原则...............................................................................................................................................2

5检查方法..........................................................................................................................................................3

6数据处理..........................................................................................................................................................3

7质量评定标准..................................................................................................................................................4

8质量评定工作的组织和管理..........................................................................................................................5

9中间产品质量评定标准..................................................................................................................................5

10单元工程质量评定内容和标准....................................................................................................................7

11外观质量评定..............................................................................................................................................22

11.1一般规定和要求.......................................................................................................................................22

参考文献............................................................................................................................................................26

I

DB11/T387.1—2006

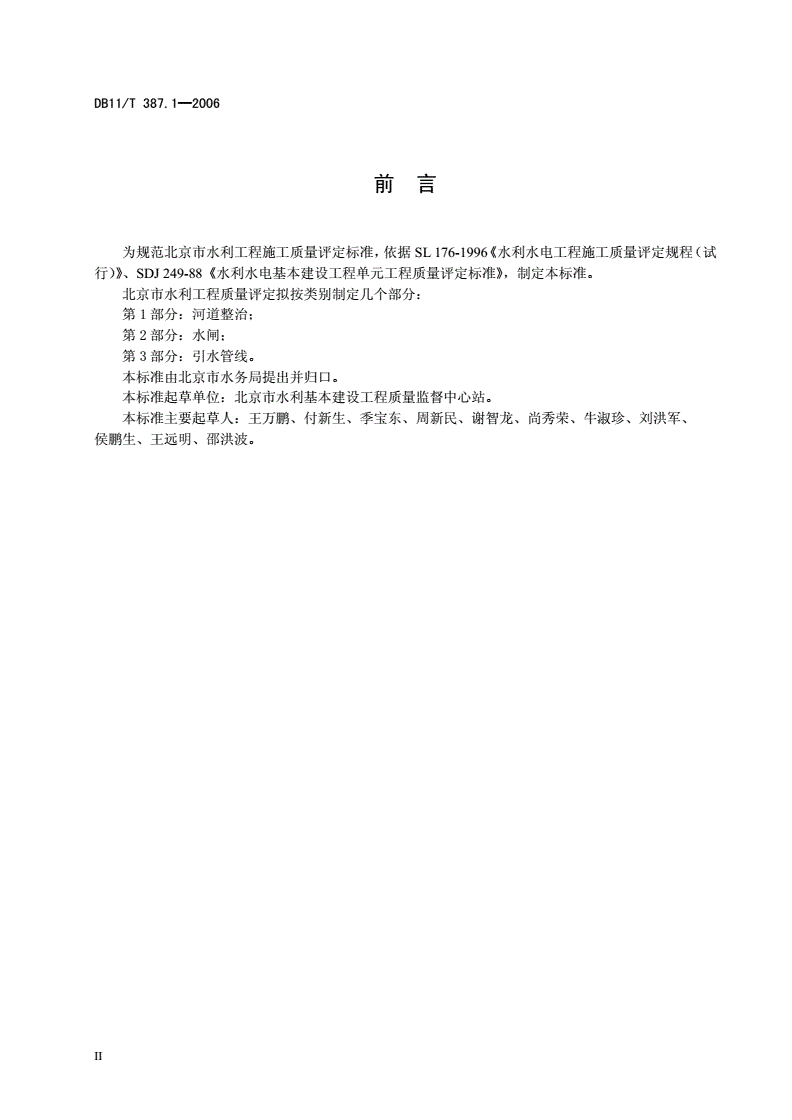

前言

为规范北京市水利工程施工质量评定标准，依据SL176-1996《水利水电工程施工质量评定规程（试

行）》、SDJ249-88《水利水电基本建设工程单元工程质量评定标准》，制定本标准。

北京市水利工程质量评定拟按类别制定几个部分：

第1部分：河道整治；

第2部分：水闸；

第3部分：引水管线。

本标准由北京市水务局提出并归口。

本标准起草单位：北京市水利基本建设工程质量监督中心站。

本标准主要起草人：王万鹏、付新生、季宝东、周新民、谢智龙、尚秀荣、牛淑珍、刘洪军、

侯鹏生、王远明、邵洪波。

II

DB11/T387.1—2006

水利工程施工质量评定第1部分：河道整治

1范围

DB11/T387的本部分规定了河道、渠道整治工程项目划分，质量评定标准，质量评定工作的组织

和管理。

本部分适用于北京市辖区内的河道、渠道整治工程施工质量评定。湖泊整治工程可参照执行。

2规范性引用文件

下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB8170-87数值修约规则

JJG1027-91测量误差和数据处理

SL176-1996水利水电工程施工质量评定规程（试行）

3术语和定义

SL176-1996确立的以及下列术语和定义适用于本部分。

3.1

河道river

能接纳一定面积汇流，并具有行洪过水能力的天然的或人工的水流通道。

3.2

渠道canal

人工或机械开挖与填筑的用以引取、输送及分配水量的水道。

3.3

湖泊lack

四周陆地所围之洼地，与海洋不发生直接联系的水体。

3.4

河道整治工程engineeringforrivertraining

为改善河道、渠道、湖泊边界条件及水流流态所采用的工程治理措施。

3.5

水利工程质量qualityofwaterresourcesprojects

国家和水利水电行业有关法律、法规、技术标准、设计文件和合同中，对水利水电工程的安全、适

用、经济、美观等特性的综合要求。

3.6

单位工程unitproject

具有独立发挥作用或独立施工条件的建筑物。

3.7

分部工程subsectionproject

在一个建筑物内能组合发挥一种功能的建筑安装工程，是组成单位工程的各个部分。对单位工程安

全、功能或效益起控制作用的分部工程称为主要分部工程。

1

DB11/T387.1—2006

3.8

单元工程elementaryengineeringitem

分部工程中由几个工种施工完成的最小综合体，是日常质量考核的基本单位。

3.9

重要隐蔽工程maincoveredprojects

主要建筑物的地基开挖、地基防渗、加固处理等。

3.10

工程关键部位keypartsofengineering

对工程安全或效益有显著影响的部位。

3.11

中间产品semifinishedproduct

需要经过加工生产的土建类工程的原材料及半成品。

4项目划分

4.1项目名称

河道、渠道、湖泊整治工程项目划分为单位工程、分部工程、单元工程三级。

4.2项目划分原则

4.2.1单位工程划分原则

以建设期、段划分，同一建设期、段的工程为一个单位工程；大型建筑物以每座独立的建筑物为一

个单位工程。

4.2.2分部工程划分原则

依据设计及施工部署划分分部工程。

4.2.3单元工程划分原则

单元工程划分为22类，各类单元工程的划分原则见表1。

表1单元工程划分表

序号单元工程名称划分原则

按施工检查验收区、段划分，每一区、段为一个单元

1软基和岸坡开挖

工程

按设计或施工检查验收区、段划分，每一区、段为一

2岩石边坡开挖

个单元工程

按相应混凝土浇筑仓、块划分，每一仓、块为一个单

3岩石地基开挖元工程。两岸边坡地基开挖也可按施工检查验收区划

分，每一验收区为一个单元工程

按设计、施工控制质量要求的区、段划分，每一疏浚

4河道、渠道、湖泊疏浚

河道、渠道、湖泊区、段为一个单元工程

按施工检查验收区、段划分，每50m～100m为一个单

5回填土

元工程

按施工检查验收区、段划分，每50m～100m为一个单

6回填砂砾料

元工程

7土工膜铺设按铺设区、段划分，每个单元工程不宜超过500m2

按变形缝或结构缝划分，每50m～100m划分为一个单

8预制混凝土板护坡、护底

元工程

9预制固坡砖护坡每50m～100m划分为一个单元工程

2

DB11/T387.1—2006

表1单元工程划分表（续）

序号单元工程名称划分原则

按变形缝或结构缝划分，每50m～100m划分为一个单

10浆（干）砌石护坡、护底

元工程

11浆砌石墙（墩）按设计部位划分，不超过50m划分为一个单元工程

12笼体护砌每50m～100m划分为一个单元工程

13生态砖护坡每50m～100m划分为一个单元工程

14联锁板安装每50m～100m划分为一个单元工程

按混凝土浇筑仓、段划分，每一仓、段为一个单元工

15混凝土工程程。该单元工程包括基础面或混凝土施工缝处理，模

板，钢筋，止水、伸缩缝安装及混凝土浇筑五个工序

16台阶步道每座台阶步道划分为一个单元工程

17栏杆每50m～100m划分为一个单元工程

18预制板人行步道每50m～100m划分为一个单元工程

19帽石每50m～100m划分为一个单元工程

20防护网安装每50m～100m划分为一个单元工程

按设计的组成部分，以每一主要组成部分为一个单元

21中型建筑物

工程

22小型建筑物以一座建筑物为一个单元工程

注1：未包含部分执行水利行业相应标准。

注2：工程中涉及到的市政、园林、房屋等内容执行相应标准。

5检查方法

5.1长度、宽度、高度（厚度）尺寸用尺量检查。

5.2高程用水准仪测量。

5.3轴线位移用经纬仪（或拉线）及尺量检查。

5.4垂直度用垂球和尺量检查。

5.5顺直度用10m拉线和尺量检查。

5.6平整度用2m靠尺和塞尺（或特定工具及手段）检查。

5.7其它项目为外观检查或检查施工记录、材料合格证和试验报告。

6数据处理

6.1测量误差的判断和处理，应符合JJG1027-91的规定。

6.2数据保留位数，应符合国家及水利水电行业有关试验规程及施工规范的规定。计算合格率时小数

点保留一位。

6.3数值修约应符合GB8170-87的规定。

6.4检验和分析数据可靠性应符合下列要求：

a)检查和取样应有代表性；

b)检验方法和仪器设备符合国家及水利水电行业规定；

c)操作准确无误。

3

DB11/T387.1—2006

7质量评定标准

7.1一般规定

本标准中，标有“△”符号者均为主要检查、检测项目；“基本符合要求”系指虽与本标准略有出

入，但不影响安全运行和设计效益；一般检测项目检测点的最大偏差值，不应超过允许偏差值的150%。

7.2单元工程质量评定标准

7.2.1工程质量等级分为“合格”和“优良”两级。单元工程质量等级评定标准见表2。

表2单元工程质量等级评定标准

项目主要检查、检测项目一般检查项目一般检测项目

合格全部符合基本符合≥70%

优良全部符合符合≥90%

7.2.2单元工程（或工序）的质量达不到合格规定时，应及时处理，其质量等级按下列规定确定：

a)全部返工重做的，可以重新评定质量等级；

b)经加固补强并经鉴定能达到设计要求，其质量只能评为合格；

c)经鉴定达不到设计要求，但建设（监理）单位认为能基本符合安全和使用功能要求的，可不

加固补强；或经过加固补强后，改变外形尺寸或造成永久缺陷的，经建设（监理）单位认为

基本满足设计要求，其质量可按合格处理。此单元工程所在的分部工程不能评为优良。

7.3分部工程质量评定标准

7.3.1合格标准应符合下列规定：

a)单元工程质量全部合格；

b)中间产品质量及原材料质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格。

7.3.2优良标准应符合下列规定：

a)单元工程质量全部合格，其中有50%及其以上达到优良，主要单元、重要隐蔽工程及关键部

位的单元工程优良，且未发生过质量事故；

b)中间产品质量全部合格，其中混凝土拌和质量达到优良，原材料质量合格，金属结构及启闭机

制造质量合格，机电产品质量合格。

7.4单位工程质量评定标准

7.4.1合格标准应符合下列规定：

a)分部工程质量全部合格；

b)中间产品质量及原材料质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格；

c)外观质量得分率达到70%及其以上；

d)施工质量检验资料基本齐全。

7.4.2优良标准应符合下列规定：

a)分部工程质量全部合格，其中有50%及其以上达到优良，主要分部工程质量优良，且施工中

未发生重大质量事故；

b)中间产品质量全部合格，其中混凝土拌和质量达到优良，原材料质量、金属结构及启闭机制

造质量合格，机电产品质量合格；

c)外观质量得分达到85%及其以上；

d)施工质量检验资料齐全。

7.5工程项目质量评定标准

7.5.1合格标准

单位工程质量全部合格。

7.5.2优良标准

单位工程质量全部合格，其中有50%及其以上的单位工程优良，且主要建筑物单位工程为优良。

4

DB11/T387.1—2006

8质量评定工作的组织和管理

8.1单元工程质量由施工单位质检部门组织评定，建设（监理）单位复核。

8.2分部工程质量评定在施工单位质检部门自评的基础上，由建设（监理）单位复核、报质量监督机

构审查核备。

8.3单位工程质量评定在施工单位自评的基础上，由建设（监理）单位复核、报质量监督机构核定。

8.4工程项目的质量等级由该项目质量监督机构在单位工程质量评定的基础上进行核定。

8.5质量监督机构应在工程竣工验收前提出工程质量评定报告，向工程竣工验收委员会提出工程质量

等级的建议。

9中间产品质量评定标准

9.1粗骨料

9.1.1质量检查项目和标准

质量检查项目和标准见表3。

表3粗骨料质量检查项目和标准

项次检查项目质量标准

1超径原孔筛检验＜5%，超逊径筛检验0

2逊径原孔筛检验＜10%，超逊径筛检验＜2%

3含泥量D20、D40粒径级＜1%，D80、D150（或D120）粒径级＜0.5%

4△泥团不允许

5△软弱颗粒含量＜5%

6硫酸盐及硫化物含量按重量折算成SO3＜0.5%

7△有机质含量浅于标准色

8密度＞2.55t/m3

9吸水率D20、D40＜2.5%，D80、D150＜1.5%

10△针片状颗粒含量＜15%；有试验论证，可以放宽至25%

9.1.2检查数量

以同一产地、同一规格、同一进场（厂）时间，每400m3或600t为一验收批，不足400m3或600t亦

为一验收批，每一验收批取样一组。

9.2细骨料

9.2.1质量检查项目和标准

质量检查项目和标准见表4。

表4细骨料质量检查项目和标准

项次检查项目质量标准

1天然砂中含泥量＜3%，其中粘土含量＜1%

2△天然砂中泥团含量不允许

3△人工砂中的石粉含量6%～12%（指颗粒小于0.15mm）

4坚固性＜10%

5

DB11/T387.1—2006

表4细骨料质量检查项目和标准（续）

项次检查项目质量标准

5△云母含量＜2%

6密度＞2.5t/m3

7轻物质含量＜1%

8硫化物及硫酸盐含量，按重量折算成SO3＜1%

9△有机质含量浅于标准色

9.2.2检查数量

以同一产地、同一规格、同一进场（厂）时间，每400m3或600t为一验收批，不足400m3或600t亦

为一验收批，每一验收批取样一组。

9.3混凝土拌和

混凝土拌和质量评定由混凝土拌和物、混凝土试块两项组成，混凝土拌和物、混凝土试块两项均达

到合格标准评为合格；混凝土拌和物、混凝土试块两项均达到合格标准，且混凝土试块质量达到优良标

准评为优良。

9.3.1混凝土拌和物

质量检查项目和标准见表5。

表5混凝土拌和物质量检查项目和标准

质量标准

项次检查项目

优良合格

1△原材料称量偏差符合要求的频率≥90%≥70%

2砂子含水量＜6%的频率≥90%≥70%

3△拌和时间符合规定的频率100%100%

4混凝土坍落度符合要求的频率≥80%≥70%

5△混凝土水灰比符合要求的频率≥90%≥80%

混凝土出机口温度符合规范要求的

6≥80%(高1℃～2℃)≥70%（高2℃～3℃）

频率

9.3.2混凝土试块

质量检查项目和标准见表6。

表6混凝土试块质量检查项目和标准

质量标准

项次检查项目

优良合格

同一标号试块组数30＞n≥5组时，应符合：（1）Rn≥R标+0.7Sn,

1抗压强度平均值（Rn）（2）Rn≥0.83R标+1.6Sn（当R标≥C20），Rn≥0.8R标+1.65Sn

（当R标＜C20）；同一标号试块组数n＜5组时，Rn≥1.15R标

试块组数n≥30组时≥90%R标≥85%R标

抗压强度

2试块组数30＞n≥5组时≥95%R标≥90%R标

最小值

试块组数n＜5组时≥100%R标≥95%R标

6

DB11/T387.1—2006

表6混凝土试块质量检查项目和标准（续）

质量标准

项次检查项目

优良合格

3△无筋（或少筋）混凝土强度保证率85%80%

4△配筋混凝土强度保证率95%90%

5混凝土抗拉、抗渗、抗冻指标不低于设计标号不低于设计标号

混凝土强度＜C20＜0.18＜0.22

6

的离差系数≥C20＜0.14＜0.18

注1：Sn为n组试件强度的标准差。

注2：R标为混凝土设计标号。

10单元工程质量评定内容和标准

10.1软基和岸坡开挖

10.1.1质量检查项目和标准

质量检查项目和标准见表7。

表7软基和岸坡开挖质量检查项目和标准

项次检查项目质量标准

无树根、草皮、乱石、坟墓，水井泉眼已处理，地质

1地基清理和处理

符合设计要求

2△取样检验符合设计要求

3岸坡清理和处理无树根、草皮、乱石，有害裂隙及洞穴已处理

4岸坡清理坡度符合设计要求

5截水槽地基处理泉眼、渗水已处理，岩石冲洗洁净，无积水

6△截水槽（墙）基岩面坡度符合设计要求

10.1.2质量检测项目和标准

质量检测项目和标准见表8。

表8软基和岸坡开挖质量检测项目和标准

允许偏差

项次检测项目检测数量

mm

坑（槽）长或宽

15m以内+200，-100

无结构要求，无配筋

25m～10m+300，-200

200m2以内，总检测点数不少于20

310m～15m+400，-300

个点；200m2以上，总检测点数不

415m以上+500，-300

少于30个点。

5坑（槽）底部标高+200，-100

6垂直或斜面平整度200

7

DB11/T387.1—2006

表8软基和岸坡开挖质量检测项目和标准（续）

允许偏差

项次检测项目检测数量

mm

有结构要求，有配筋预埋件基坑

75m以内+200，0

8槽(5m～10m+300，0

长或宽)200m2以内，总检测点数不少于20

910m～15m+400，0

个点；200m2以上，总检测点数不

1015m以上+400，0

少于30个点。

11坑（槽）底部标高+200，0
