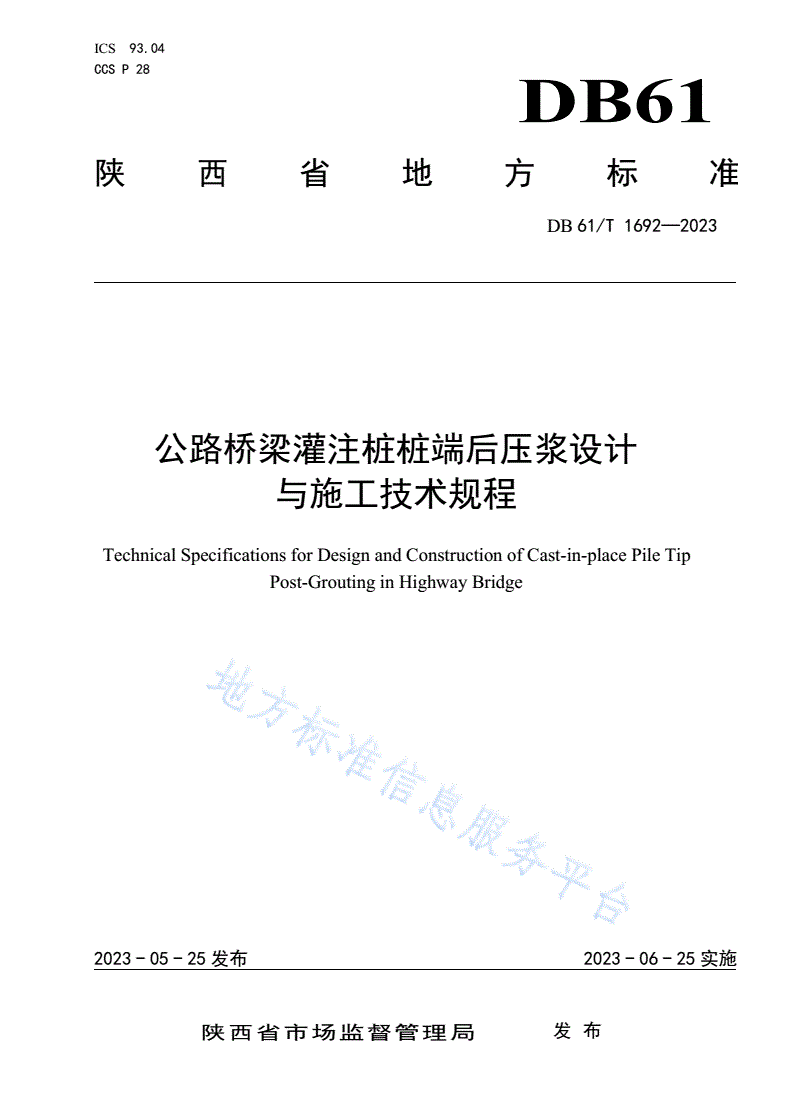

DB61/T 1692-2023 公路桥梁灌注桩桩端后压浆设计与施工技术规程

ICS93.04

CCSP28

DB61

陕西省地方标准

DB61/T1692—2023

公路桥梁灌注桩桩端后压浆设计

与施工技术规程

TechnicalSpecificationsforDesignandConstructionofCast-in-placePileTip

Post-GroutinginHighwayBridge

2023-05-25发布2023-06-25实施

陕西省市场监督管理局发布

DB61/T1692—2023

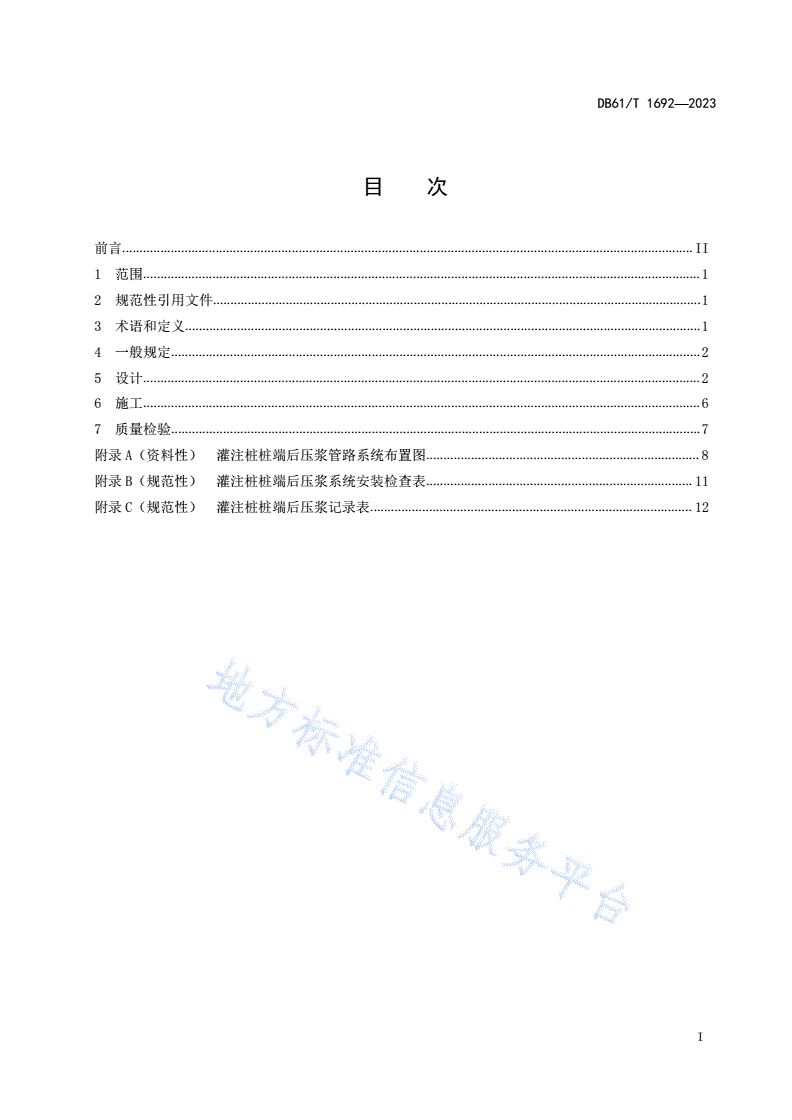

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4一般规定.........................................................................................................................................................2

5设计.................................................................................................................................................................2

6施工.................................................................................................................................................................6

7质量检验.........................................................................................................................................................7

附录A（资料性）灌注桩桩端后压浆管路系统布置图...............................................................................8

附录B（规范性）灌注桩桩端后压浆系统安装检查表.............................................................................11

附录C（规范性）灌注桩桩端后压浆记录表.............................................................................................12

I

DB61/T1692—2023

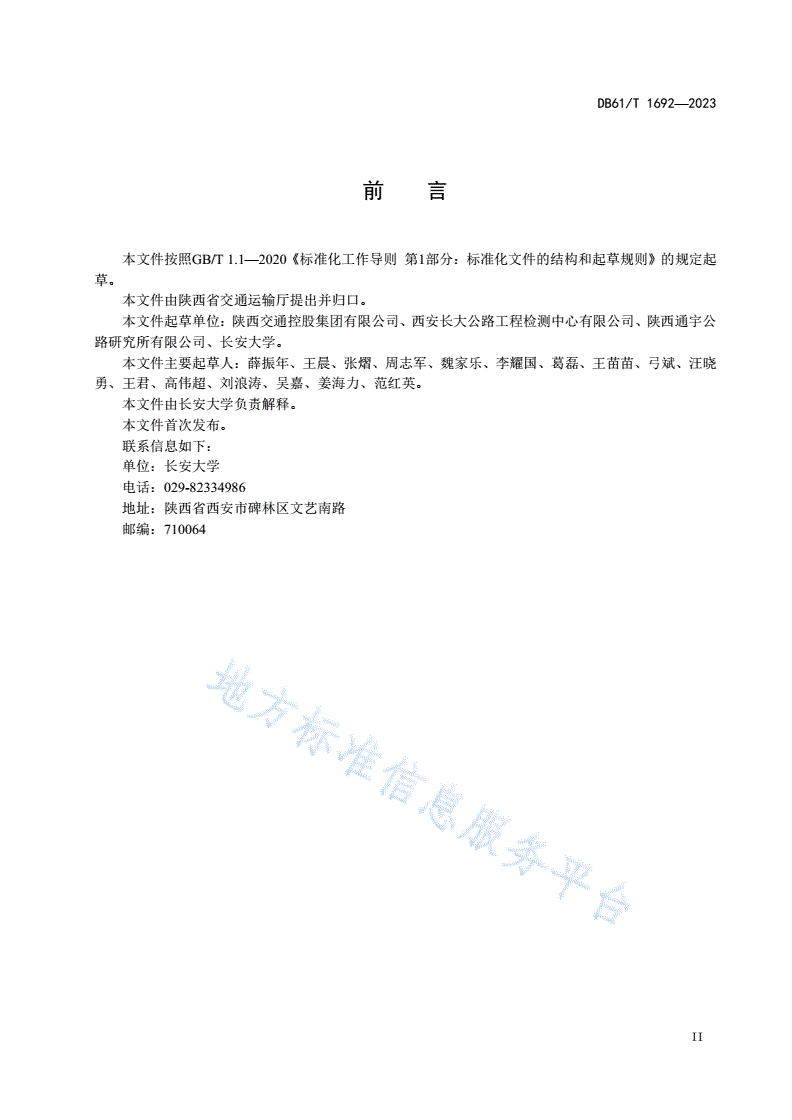

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由陕西省交通运输厅提出并归口。

本文件起草单位：陕西交通控股集团有限公司、西安长大公路工程检测中心有限公司、陕西通宇公

路研究所有限公司、长安大学。

本文件主要起草人：薛振年、王晨、张熠、周志军、魏家乐、李耀国、葛磊、王苗苗、弓斌、汪晓

勇、王君、高伟超、刘浪涛、吴嘉、姜海力、范红英。

本文件由长安大学负责解释。

本文件首次发布。

联系信息如下：

单位：长安大学

电话：029-82334986

地址：陕西省西安市碑林区文艺南路

邮编：710064

II

DB61/T1692—2023

公路桥梁灌注桩桩端后压浆设计与施工技术规程

1范围

本文件规定了黄土地区公路桥梁灌注桩桩端后压浆一般规定、设计、施工及质量检验等方面的要求。

本文件适用于陕西省黄土地区公路桥梁灌注桩桩端后压浆设计与施工。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTG3363-2019公路桥涵地基与基础设计规范

JTG/T3512-2020公路工程基桩检测技术规程

JTG/T3650-2020公路桥涵施工技术规范

YS/T5211-2018注浆技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

黄土loess

第四纪期间以风力搬运的黄色粉状沉积物。

3.2

桩端后压浆post-groutingofpiletip

通过预设于桩身内的注浆导管及与之相连的桩端注浆阀注入水泥浆，使桩端土体（包括沉渣）得到

加固。

3.3

注浆工作压力groutingworkingpressure

注浆时克服浆液流动阻力并使浆液扩散一定范围所需的注浆阀压力。

3.4

注浆极限压力groutinglimitpressure

当注浆压力升至某一数值而注浆量突然增加时的压力值为注浆极限压力。

1

DB61/T1692—2023

3.5

注浆终止压力groutingendpressure

根据土层性质及注浆点深度计算和试压浆确定的结束时的压力。

4一般规定

4.1灌注桩桩端后压浆适宜桩长范围为30m～70m。

4.2灌注桩桩端后压浆设计具备的资料应符合YS/T5211-2018中7.1.2规定。

4.3后压浆原材料进场时应进行原材料抽检试验，并进行水泥浆液配合比设计。

5设计

5.1压浆管路系统

5.1.1压浆管质量应符合JTG/T3650-2020中9.5.3要求。

5.1.2利用声测管作为桩端后压浆导管，对于直径小于或等于1500mm的桩，宜布置3根压浆管；对

于直径大于1500mm的桩，宜布置4根压浆管，钻孔灌注桩桩端压浆管路系统布置图见附录A。

5.2注浆量和注浆压力

5.2.1单桩桩端理论注浆量应主要考虑桩径、桩长、桩端土层性质，单桩桩端理论注浆量按公式（1）

计算：

(1)

Gcapd..................................................................................

式中：

——单桩桩端理论注浆量，以水泥质量计，t；

Gc

d——设计桩径，m；

——桩端注浆量经验系数，黄土地区取值范围在～之间，土体孔隙率较大时取高值，土体

ap1.83.2

密实度较高时取低值。

注浆终止压力应按现场试压浆确定，也可按公式（）估算：

5.2.2pg2

(2)

pgpwrrihi..........................................................................

式中：

——压浆终止压力，；

pgkPa

pw——桩端压浆处静水压力；

3

ri——第i层土有效重度（地下水位以下取浮重度，kN/m）；

hi——桩侧第i层土的厚度，m；

2
