GB/T 16660-1996 选煤厂用图形符号

GB/T16660一1996

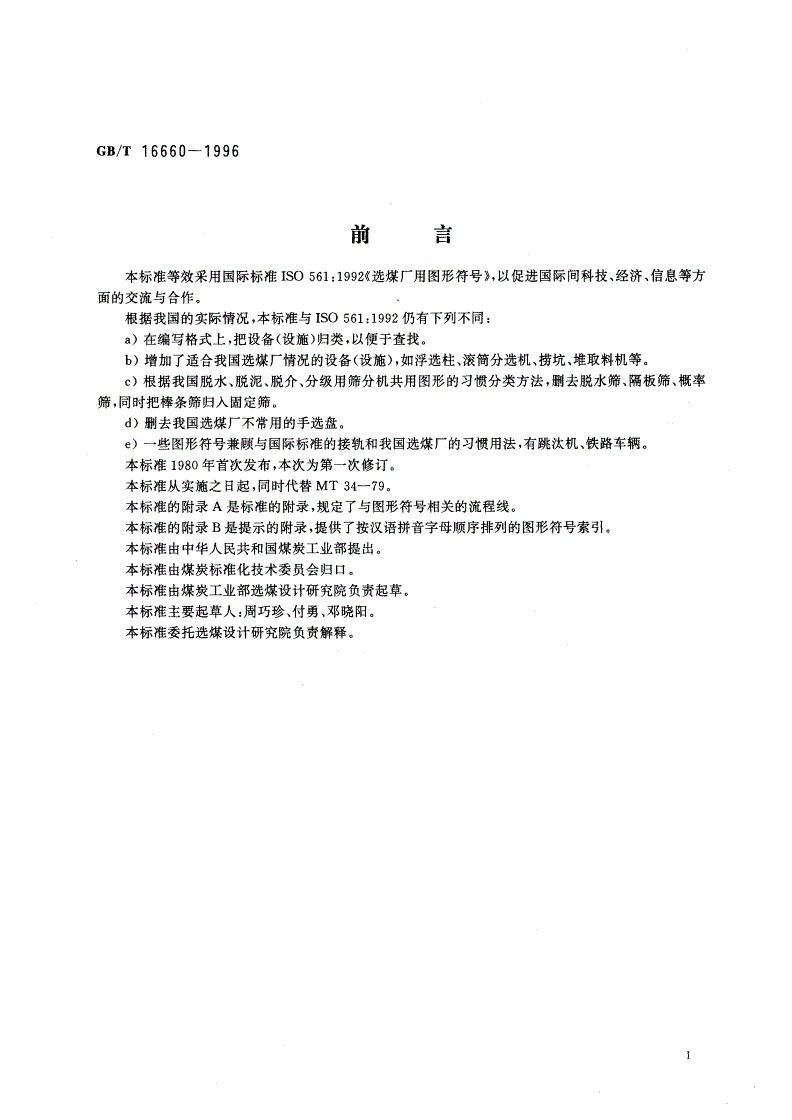

前言

本标准等效采用国际标准ISO561:1992选《煤厂用图形符号》，以促进国际问科技、经济、信息等方

面的交流与合作。

根据我国的实际情况，本标准与ISO561:1992仍有下列不同:

a)在编写格式上，把设备(设施)归类，以便于查找。

b)增加了适合我国选煤厂情况的设备(设施)，如浮选柱、滚筒分选机、捞坑、堆取料机等。

c)根据我国脱水、脱泥、脱介、分级用筛分机共用图形的习惯分类方法，删去脱水筛、隔板筛、概率

筛，同时把棒条筛归入固定筛。

d)删去我国选煤厂不常用的手选盘。

e)一些图形符号兼顾与国际标准的接轨和我国选煤厂的习惯用法，有跳汰机、铁路车辆。

本标准198。年首次发布，本次为第一次修订。

本标准从实施之日起，同时代替MT34-79,

本标准的附录A是标准的附录，规定了与图形符号相关的流程线。

本标准的附录B是提示的附录，提供了按汉语拼音字母顺序排列的图形符号素引。

本标准由中华人民共和国煤炭工业部提出。

本标准由煤炭标准化技术委员会归口。

本标准由煤炭工业部选煤设计研究院负责起草。

本标准主要起草人:周巧珍、付勇、邓晓阳。

本标准委托选煤设计研究院负责解释。

GB/T16660一1996

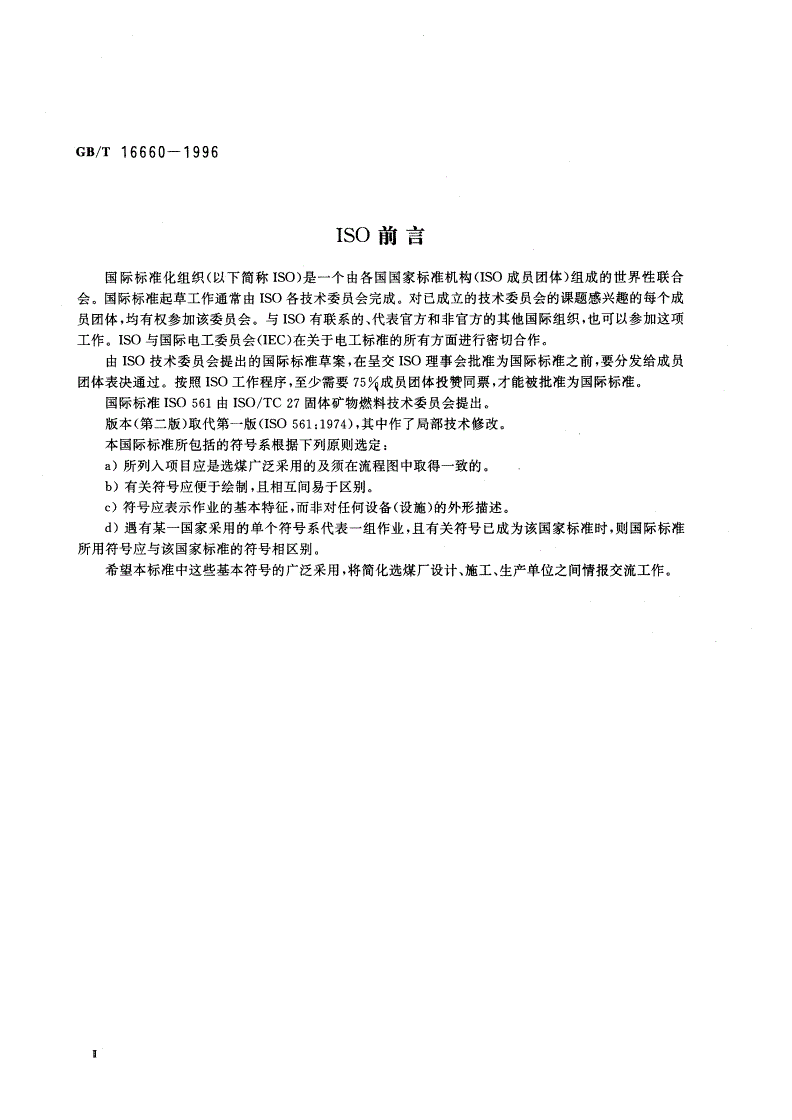

ISO前言

国际标准化组织(以下简称ISO)是一个由各国国家标准机构(ISO成员团体)组成的世界性联合

会。国际标准起草工作通常由ISO各技术委员会完成。对已成立的技术委员会的课题感兴趣的每个成

员团体，均有权参加该委员会。与ISO有联系的、代表官方和非官方的其他国际组织，也可以参加这项

工作。ISO与国际电工委员会(IEC)在关于电工标准的所有方面进行密切合作。

由ISO技术委员会提出的国际标准草案，在呈交ISO理事会批准为国际标准之前，要分发给成员

团体表决通过。按照ISO工作程序，至少需要75%成员团体投赞同票，才能被批准为国际标准。

国际标准ISO561由ISO/TC27固体矿物燃料技术委员会提出。

版本(第二版)取代第一版((ISO561;1974)，其中作了局部技术修改。

本国际标准所包括的符号系根据下列原则选定:

a)所列入项目应是选煤广泛采用的及须在流程图中取得一致的。

b)有关符号应便于绘制，且相互间易于区别。

c)符号应表示作业的基本特征，而非对任何设备(设施)的外形描述。

d)遇有某一国家采用的单个符号系代表一组作业，且有关符号已成为该国家标准时，则国际标准

所用符号应与该国家标准的符号相区别。

希望本标准中这些基本符号的广泛采用，将简化选煤厂设计、施工、生产单位之间情报交流工作。

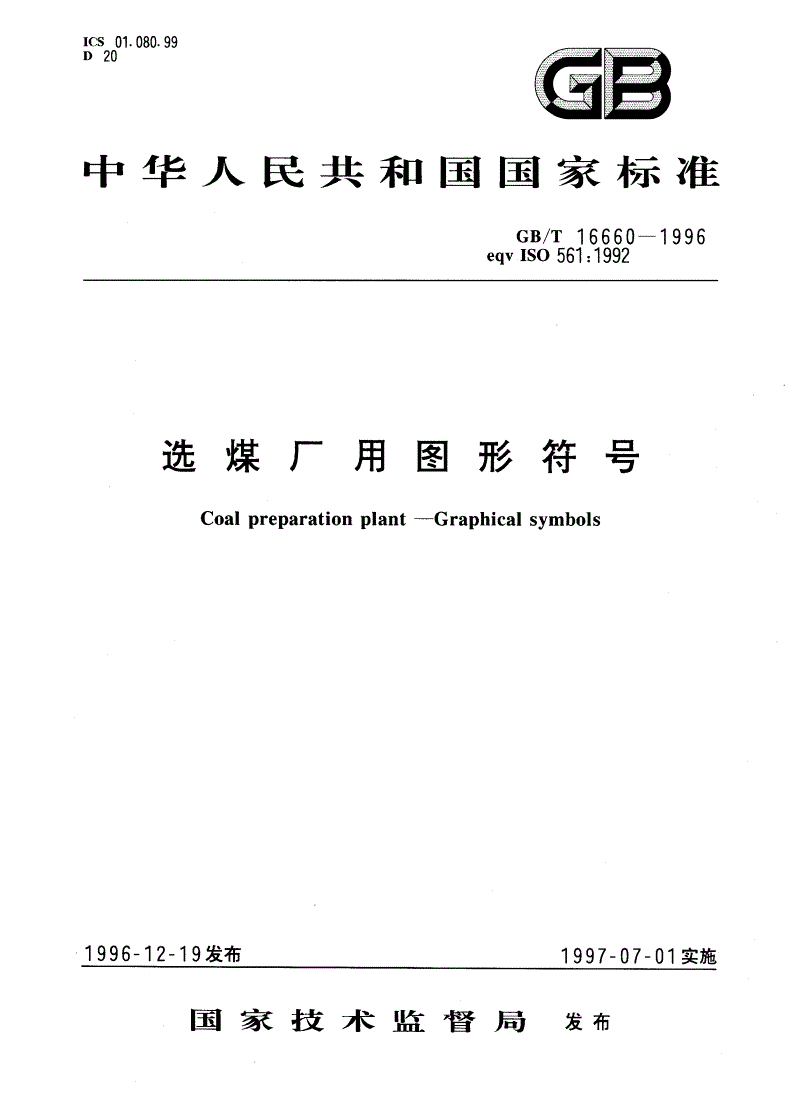

中华人民共和国国家标准

GB/T16660一1996

eqvISO561:1992

选煤厂用图形符号代替M丁34--79

Coalpreparationplant-Graphicalsymbols

1范围

本标准规定了选煤厂常用设备(设施)图形符号，适用于选煤厂的设备流程图、工艺流程图、集中控

制室模拟盘和有关选煤工艺的图解等。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB7186-87选煤名词术语

ISO924:1989选煤厂流程图编制原则和规定

ISO3511-1:1977过程检测控制元件和仪器符号表示第一部分:基本要求

ISO3511-2:1984过程检测控制元件和仪器符号表示第二部分:基本要求的扩展

ISO3511-3:1984过程检测控制元件和仪器符号表示第三部分:仪器接线图的详细符号

3符号绘制的规定

在绘制标准符号时，采用下列规定:

a)图形符号的几何形状是标准化的，但对其尺寸未作具体规定。在使用时，应考虑适当的比例。

b)本标准未规定的设备(设施)图形符号，可参照本标准进行推绎、派生，但应通过艺术手段力求简

化和形象化，而不是对它的外形作机械描述。

C)图形符号用粗线条表示，物料流程线用细线条表示，方向用箭头表示，见附录A(标准的附录)。

d)流程线一般由图形符号上部或左侧进入，由下部或右侧引出。

e)表示设备(设施)入料和排料的箭头数目应与实际相符。

ii三:关于过程控制的符号可从相应的国际标准中查出，例如参见ISO3511-1,ISO3511-2,ISO3511-3

4基本符号

下列图形符号的索引见附录B(提示的附录)。

国家技术监督局1996一12-19批准1997一07一01实施

Ga/T16660一1996

编号名称符号备注

一、破碎筛分

破碎机

1.1

Crusher申

磨碎机

1.2

Pulverizer中

滚筒碎选机

1.3

Rotarybreaker杏

固定筛

1.4

Fixedscreen争

436

Gs/T16660一1996

续表

编号名称符号备注

弧形筛

a)单段

b)双段

1.5Sievebend

Curvedsieve

a)Single

b)DoubleIi一71

a)b)

筛分机(单层)

a)一种筛下产品

b)二种筛下产品

1.6

Screen(singledeck)策-7--

a)Oneunder-product

b)Twounder-product

筛分机(双层)

a)一种筛下产品

b)二种筛下产品

1.7

Screen(doubledeck)

a)Oneunder-product争粉

b)Twounder-product

437

cs/T16660一1996

续表

编号称号备注

二、分选

跳汰机

a)二产品

b)三产品

2.1

jig

a)Twoproduct

b)Threeproduct

b)

重介质分选机

a)二产品

b)三产品

22

Densemediumseparator

a)Twoproduct

b)Threeproduct

b)

浮选机

a)二产品

b)三产品

Frothflotationcells

b)

a)Twoproduct

b)Threeproduct

浮选柱

Flotationcolumn

483

GB/T16660一1996

续表

编号名称

摇床

25

Concentratingtable

槽选机

2.6

Troughwasher

重介质旋流器

a)二产品

b)三产品

2.7

Cycloneseparator(densernedium)

a)Twoproduct

b)Threeproduct

水介质旋流器

2.RCycloneseparator

(wateronly)

Gs/T16660一1996

续表

编号名称符号备注

干选机

a)二产品

b)三产品

2.9

Drycleaner甲铃

a)Twoproduct

b)Threeproduct

螺旋分选机

a)二产品

b)三产品

2.10

Spiralwasher鲜鲜

a)Twoproduct自自

b)Threeproduct

a)b)

滚简分选机YH=-

2.11Barrelwasher,

drumwasher

磁选机)J~一钊

2.12Magreticseparator

(Medium)--G=}]-
