T/SHPTA 082-2024 光伏组件封装用共挤EPE胶膜

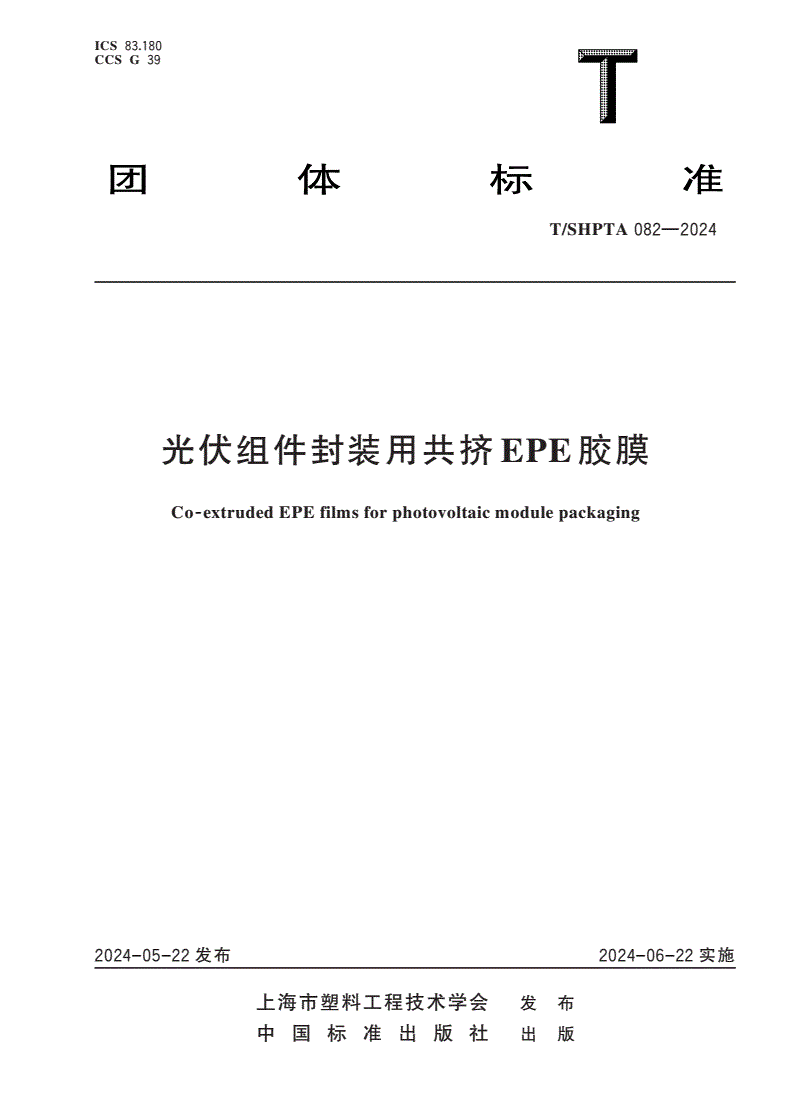

ICS83.180

CCSG39

T/SHPTA082—2024

光伏组件封装用共挤EPE胶膜

Co⁃extrudedEPEfilmsforphotovoltaicmodulepackaging

2024-05-22发布2024-06-22实施

上海市塑料工程技术学会发布

中国标准出版社出版

T/SHPTA082—2024

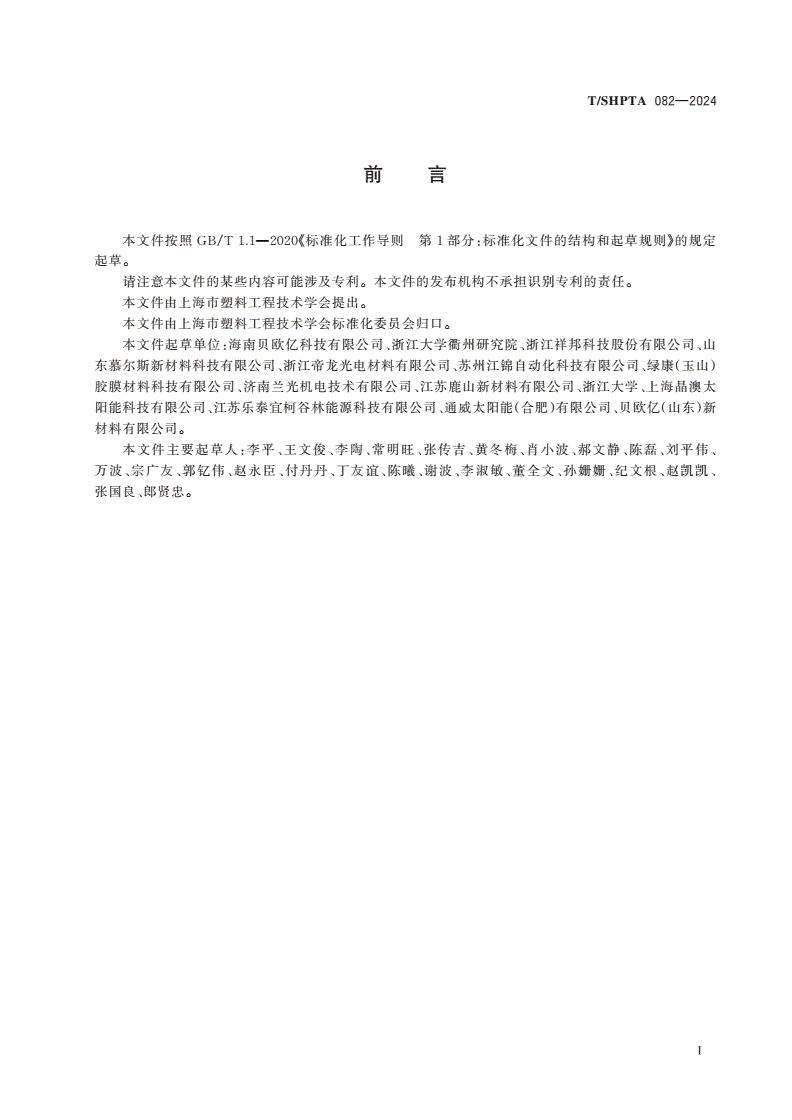

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由上海市塑料工程技术学会提出。

本文件由上海市塑料工程技术学会标准化委员会归口。

本文件起草单位：海南贝欧亿科技有限公司、浙江大学衢州研究院、浙江祥邦科技股份有限公司、山

东慕尔斯新材料科技有限公司、浙江帝龙光电材料有限公司、苏州江锦自动化科技有限公司、绿康（玉山）

胶膜材料科技有限公司、济南兰光机电技术有限公司、江苏鹿山新材料有限公司、浙江大学、上海晶澳太

阳能科技有限公司、江苏乐泰宜柯谷林能源科技有限公司、通威太阳能（合肥）有限公司、贝欧亿（山东）新

材料有限公司。

本文件主要起草人：李平、王文俊、李陶、常明旺、张传吉、黄冬梅、肖小波、郝文静、陈磊、刘平伟、

万波、宗广友、郭钇伟、赵永臣、付丹丹、丁友谊、陈曦、谢波、李淑敏、董全文、孙姗姗、纪文根、赵凯凯、

张国良、郎贤忠。

Ⅰ

T/SHPTA082—2024

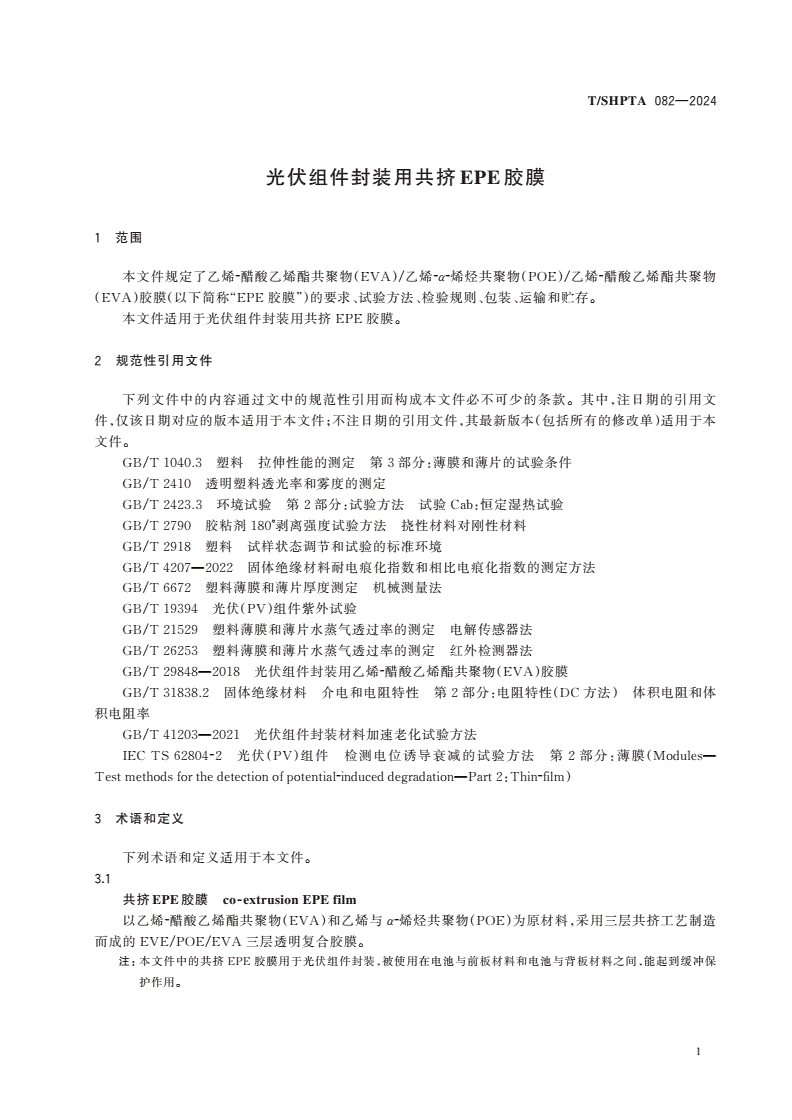

光伏组件封装用共挤EPE胶膜

1范围

本文件规定了乙烯⁃醋酸乙烯酯共聚物（EVA）/乙烯⁃α⁃烯烃共聚物（POE）/乙烯⁃醋酸乙烯酯共聚物

（EVA）胶膜（以下简称“EPE胶膜”）的要求、试验方法、检验规则、包装、运输和贮存。

本文件适用于光伏组件封装用共挤EPE胶膜。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T1040.3塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件

GB/T2410透明塑料透光率和雾度的测定

GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验

GB/T2790胶粘剂180°剥离强度试验方法挠性材料对刚性材料

GB/T2918塑料试样状态调节和试验的标准环境

GB/T4207—2022固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法

GB/T6672塑料薄膜和薄片厚度测定机械测量法

GB/T19394光伏（PV）组件紫外试验

GB/T21529塑料薄膜和薄片水蒸气透过率的测定电解传感器法

GB/T26253塑料薄膜和薄片水蒸气透过率的测定红外检测器法

GB/T29848—2018光伏组件封装用乙烯⁃醋酸乙烯酯共聚物（EVA）胶膜

GB/T31838.2固体绝缘材料介电和电阻特性第2部分：电阻特性（DC方法）体积电阻和体

积电阻率

GB/T41203—2021光伏组件封装材料加速老化试验方法

IECTS62804⁃2光伏（PV）组件检测电位诱导衰减的试验方法第2部分：薄膜（Modules—

Testmethodsforthedetectionofpotential⁃induceddegradation—Part2：Thin⁃film）

3术语和定义

下列术语和定义适用于本文件。

3.1

共挤EPE胶膜co⁃extrusionEPEfilm

以乙烯⁃醋酸乙烯酯共聚物（EVA）和乙烯与α⁃烯烃共聚物（POE）为原材料，采用三层共挤工艺制造

而成的EVE/POE/EVA三层透明复合胶膜。

注：本文件中的共挤EPE胶膜用于光伏组件封装，被使用在电池与前板材料和电池与背板材料之间，能起到缓冲保

护作用。

1

T/SHPTA082—2024

4要求

4.1外观要求

EPE胶膜产品表面应平整，无折痕、无污点、无可见杂质、无气泡，压花清晰。

4.2尺寸要求

单卷EPE胶膜产品的尺寸应满足表1的要求。

表1EPE胶膜的尺寸要求

序号尺寸单位要求

1厚度偏差—±5%

2POE层平均厚度mm>0.15

注：特殊规格和要求可按合同规定执行。

4.3性能要求

EPE胶膜的性能应满足表2的要求。

表2EPE胶膜的性能要求

序号性能单位要求

1面密度偏差%±5

EPE与玻璃之间N/cm≥80.0

2剥离强度

EPE与背板之间N/cm≥60.0

纵向%≤3.00

3收缩率

横向%≤1.50

4交联度%≥75

380nm~1100nm%≥90

5透光率%高透型≥75

290nm~380nm

%截止型≤25

6体积电阻率Ω·cm≥1.0×1015

黄变指数（ΔY）—<5.0

I

7干热老化性能（105℃×200h）

剥离强度N/cm>40

高压加速老化（PCT）性能ΔY—<5.0

8I

（48h，121℃，相对湿度100%）剥离强度N/cm>40

耐紫外老化性能ΔY—<5.0

9I

（UV120kWh/m2）剥离强度N/cm>40

耐湿热老化耐湿热老化（相对湿度85%，85℃，
