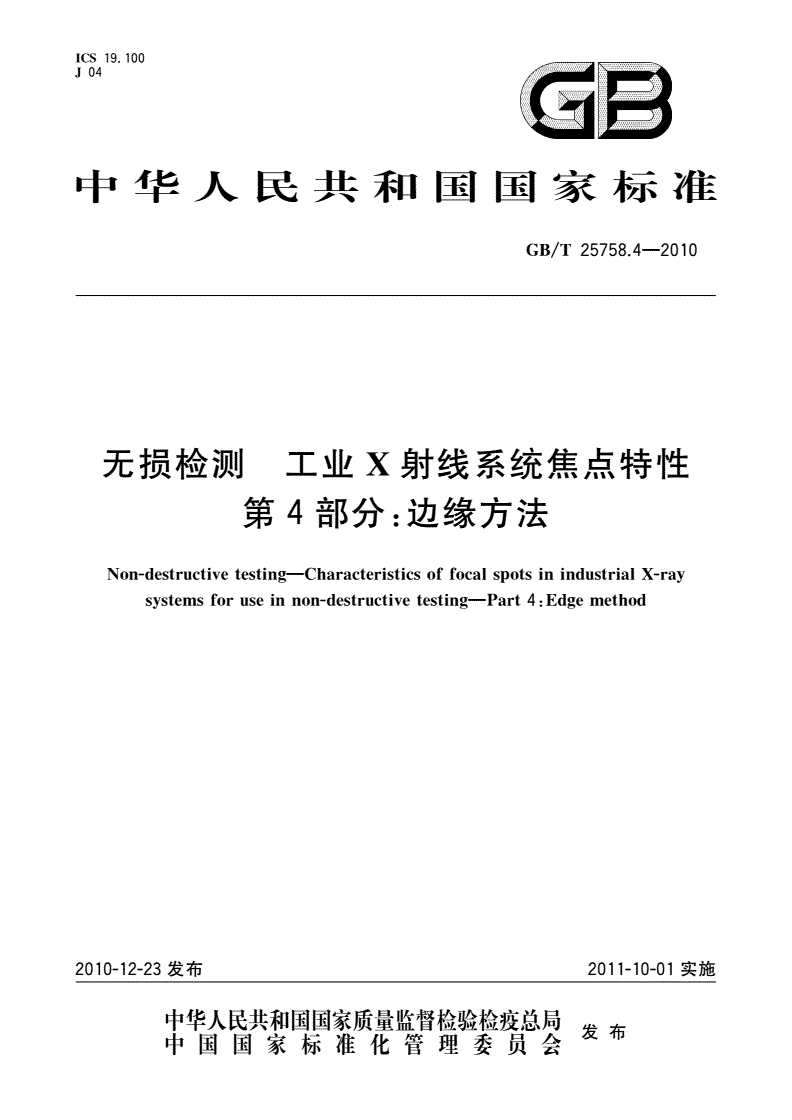

GB/T 25758.4-2010 无损检测 工业X射线系统焦点特性 第4部分：边缘方法

ICS19．100

J04

a冒

中华人民共和国国家标准

25758．4—2010

GB／T

无损检测工业X射线系统焦点特性

第4部分：边缘方法

Non。-destructiveoffocalinindustrial

testing--CharacteristicsspotsX_。ray

foruseinnon—destructivemethod

systemstesting--Part4：Edge

2010—12—23发布

宰瞀鹊紫瓣警辫瞥翼发布中国国家标准化管理委员会促111

25758．4--2010

GB／T

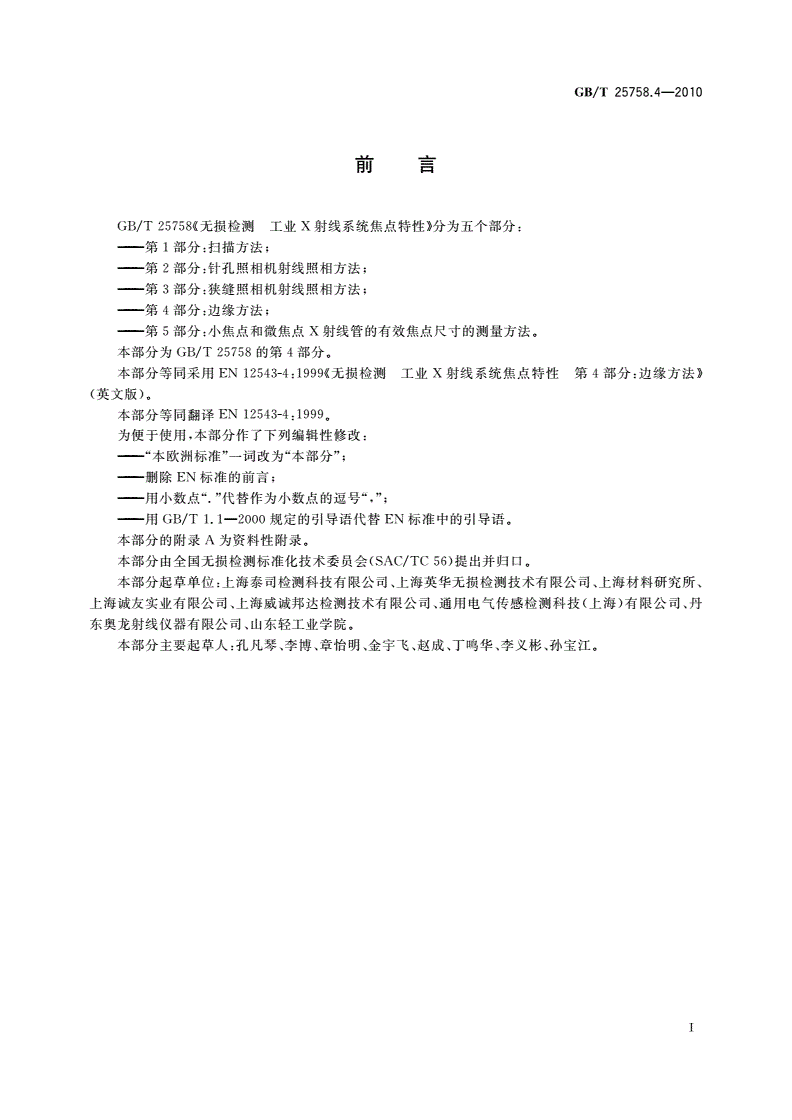

前言

GB／T

25758<<无损检测工业x射线系统焦点特性》分为五个部分：

——第1部分：扫描方法；

——第2部分：针孔照相机射线照相方法；

——第3部分：狭缝照相机射线照相方法；

——第4部分：边缘方法；

——第5部分：小焦点和微焦点x射线管的有效焦点尺寸的测量方法。

本部分为GB／T25758的第4部分。

本部分等同采用EN

(英文版)。

12543—4：1999。

本部分等同翻译EN

为便于使用，本部分作了下列编辑性修改：

——“本欧洲标准”一词改为“本部分”；

——删除EN标准的前言；

——用小数点“．”代替作为小数点的逗号“，”；

——用GB／T1．1—2000规定的引导语代替EN标准中的引导语。

本部分的附录A为资料性附录。

本部分由全国无损检测标准化技术委员会(SAC／TC56)提出并归口。

本部分起草单位：上海泰司检测科技有限公司、上海英华无损检测技术有限公司、上海材料研究所、

上海诚友实业有限公司、上海威诚邦达检测技术有限公司、通用电气传感检测科技(上海)有限公司、丹

东奥龙射线仪器有限公司、山东轻工业学院。

本部分主要起草人：孔凡琴、李博、章怡明、金宇飞、赵成、丁鸣华、李义彬、孙宝江。

25758．4—2010

GB／T

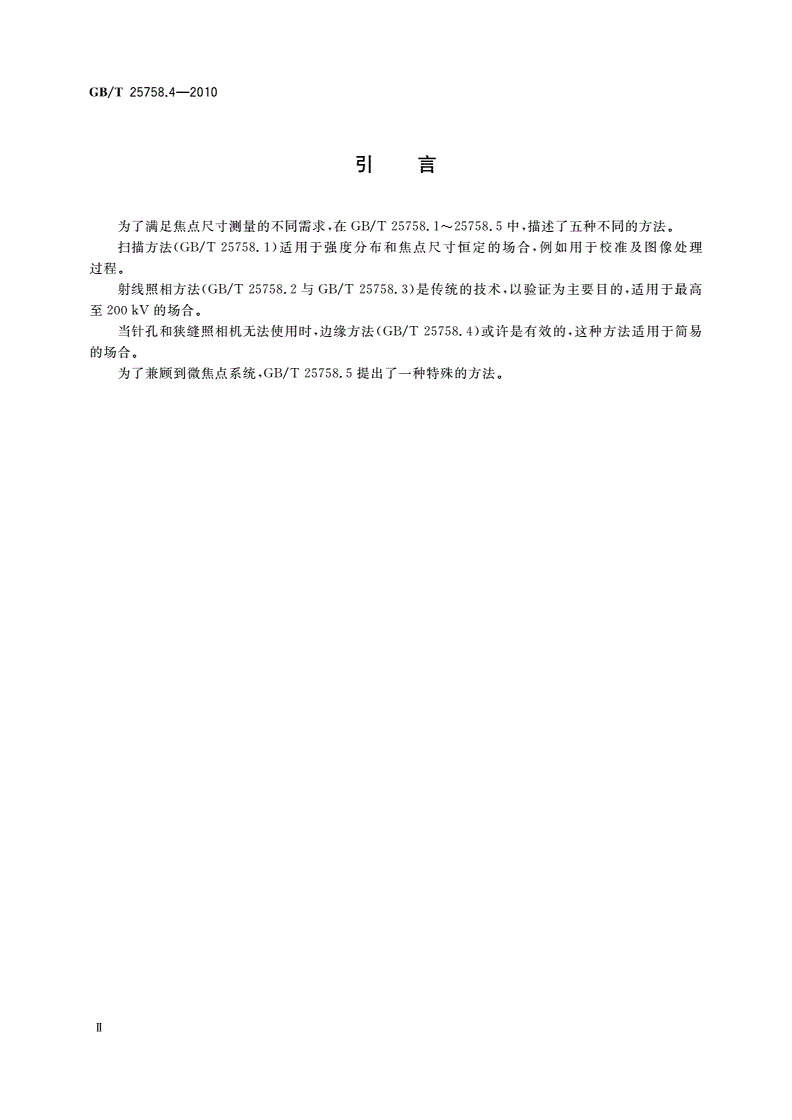

引言

为了满足焦点尺寸测量的不同需求，在GB／T25758．1～25758．5中，描述了五种不同的方法。

扫描方法(GB／T25758．1)适用于强度分布和焦点尺寸恒定的场合，例如用于校准及图像处理

过程。

射线照相方法(GB／T25758．2与GB／T25758．3)是传统的技术，以验证为主要目的，适用于最高

至200kV的场合。

当针孔和狭缝照相机无法使用时，边缘方法(GB／T25758．4)或许是有效的，这种方法适用于简易

的场合。

为了兼顾到微焦点系统，GB／T25758．5提出了一种特殊的方法。

Ⅱ

25758．4—2010

GB／T

无损检测工业x射线系统焦点特性

第4部分：边缘方法

1范围

GB／T

25758的本部分规定了采用清晰边缘的射线照相底片，来校验管电压最高至500kV的工业

x射线系统的大于0．5mm焦点尺寸的方法。

x射线图像的像质和分辨力很大程度上取决于焦点的特性。焦点成像质量基于目标平面的二维强

度分布。

边缘方法对于在现场条件下校验焦点是特别有效，以发现焦点的变化。本方法不能用于焦点尺寸

的绝对测量。焦点尺寸的绝对测量方法见附录A
