GB/T 25994-2010 蜂窝陶瓷

lCS81．060．30

Q32

圆园

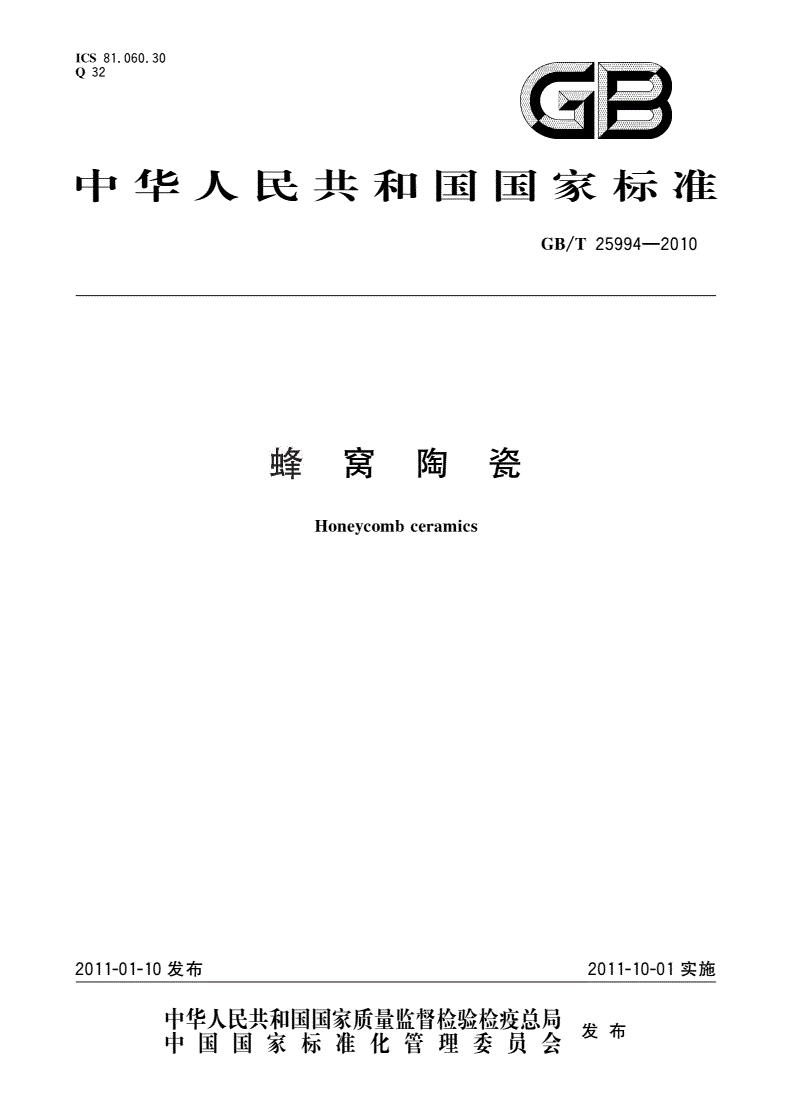

中华人民共和国国家标准

GB／T25994—2010

2011-01-10发布

蜂窝陶瓷

Honeycombceramics

2011—10-01实施

宰瞀嬲鬻瓣警糌瞥翼发布中国国家标准化管理委员会““。

Cn／T25994—2010

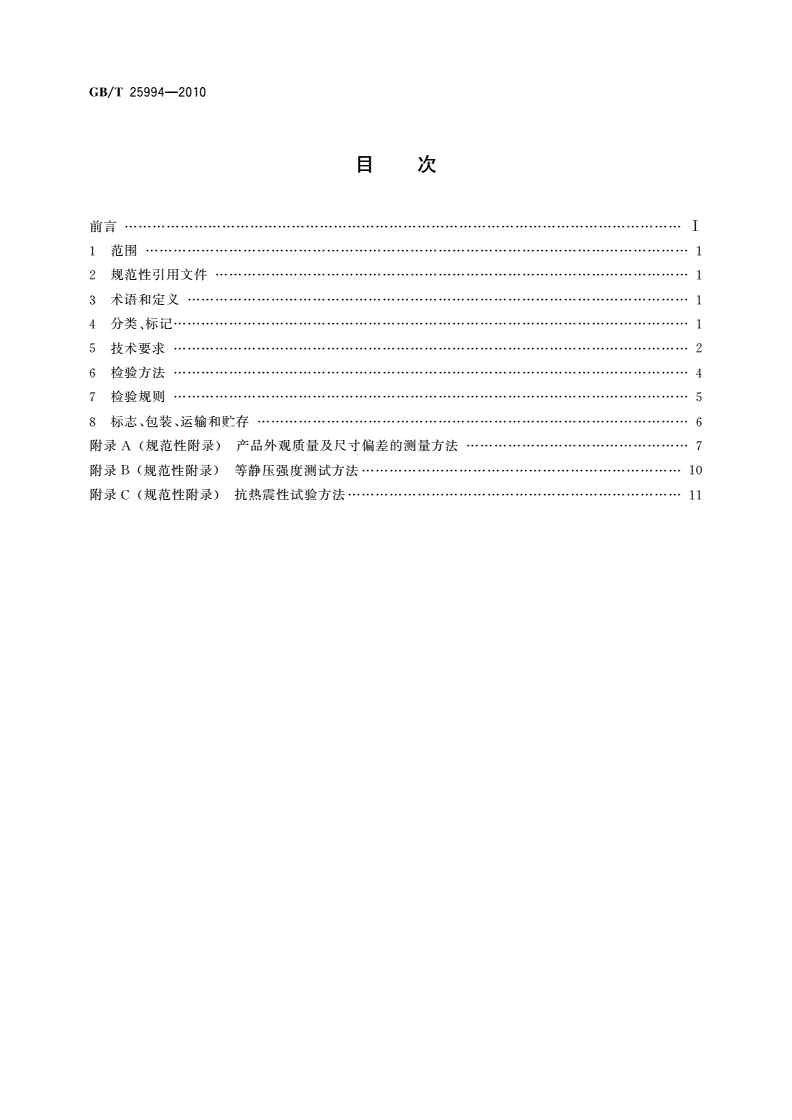

目次

前言???????????????····???????????????～

1范围??????????????????????????????·

2规范性引用文件?????????????????????????·

3术语和定义???????????????????????????-

4分类、标记?···????···????·?????????????????

5技术要求???????·?????????????????????

6检验方法??????????????????????????．?．．·

7检验规则?????···??????????????????·····??··

8标志、包装、运输和贮存??????????????????????·

附录A(规范性附录)产品外观质量及尺寸偏差的测量方法???????·

附录B(规范性附录)等静压强度测试方法???????????????

附录c(规范性附录)抗热震性试验方法·???????????????一

??·????一I

·???-???．．1

-?-?????”l

?????-??1

??·?-------?--1

·????······?2

??·????---4

?·??????5

?·-----·---???6

··?·???·??7

???????10

···??????11

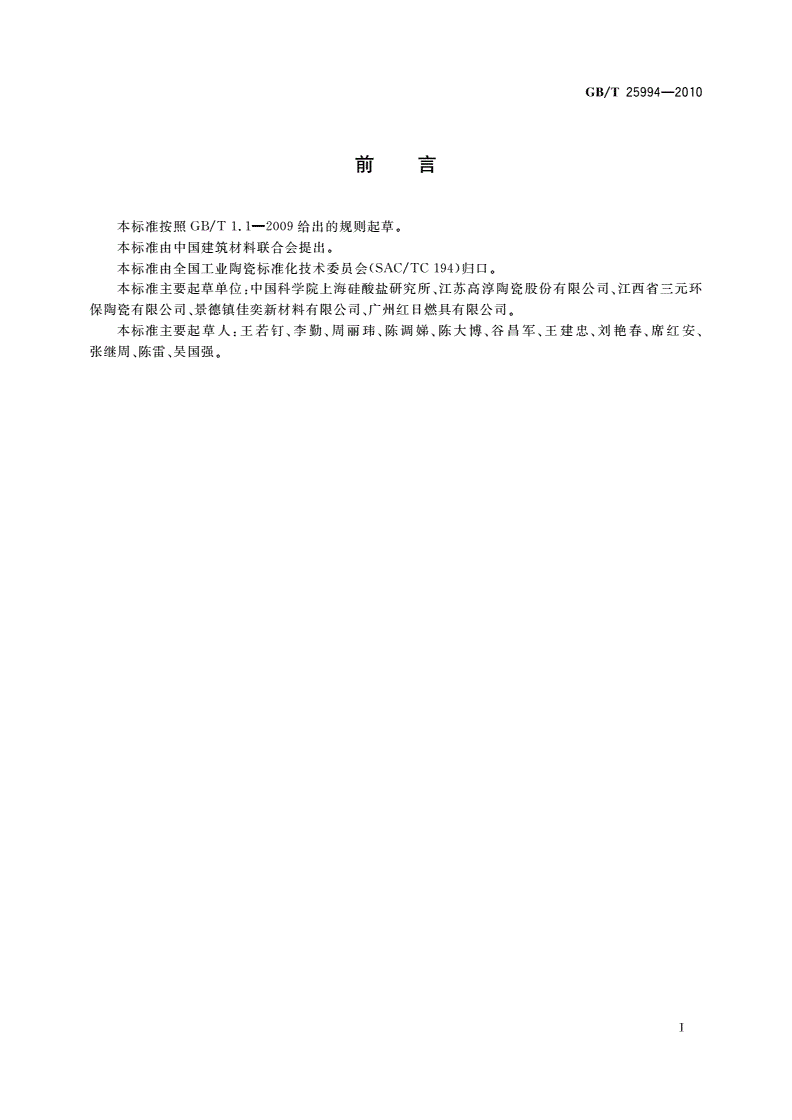

刚置

GB／T25994--2010

本标准按照GB／T1．1—2009给出的规则起草。

本标准由中国建筑材料联合会提出。

本标准由全国工业陶瓷标准化技术委员会(SAC／TC194)归口。

本标准主要起草单位：中国科学院上海硅酸盐研究所、江苏高淳陶瓷股份有限公司、江西省三元环

保陶瓷有限公司、景德镇佳奕新材料有限公司、广州红H燃具有限公司。

本标准主要起草人：王若钉、李勤、周丽玮、陈调娣、陈大博、谷昌军、王建忠、刘艳春、席红安、

张继周、陈雷、吴国强。

1范围

蜂窝陶瓷

GB／T25994--2010

本标准规定了蜂窝陶瓷产品的术语和定义、分类标记、技术要求、检验方法、检验规则、标志、包装和

贮运等。

本标准主要适用于汽车尾气净化器催化剂用蜂窝陶瓷载体，其他用途的蜂窝陶瓷也可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB／T1964多孔陶瓷压缩强度试验方法

GB／T3810．32006陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的

测定

GB／T16535精细陶瓷线热膨胀系数试验方法顶杆法

GB／T21650．1压汞法和气体吸附法测定固体材料孔径分布和孔隙度第1部分：压汞法

3术语和定义

3．1

3．2

3．3

3．4

3．5

下列术语和定义适用于本文件。

孔密度cellnumber

蜂窝陶瓷每单位横截面积上分布的孔个数，其单位为孔数／cm2。

软化温度softeningtemperature

蜂窝陶瓷在均衡升温过程中其方孔初始变形时的温度。

A轴方向Aaxis

蜂窝陶瓷平行孔道的方向。

B轴方向Baxis

蜂窝陶瓷垂直于孔道且平行于孔壁方向。

c轴方向Caxis

蜂窝陶瓷垂直于孔道且与孔壁成45。角的方向。

4分类、标记

4．1产品分类

产品按横截面形状分为三类，其形状见图1。

GB／T25994--2010

4．2产品标记

图1产品形状图：Y——圆柱形；T——椭圆柱形；P——跑道形

产品标记为：FW—X_S

其中：Fw——蜂窝陶瓷“蜂窝”的两个汉语拼音首写字母；

x——蜂窝陶瓷的系列顺序号；

s——横截面形状。

孔密度为62的顺序号为“1”。孔密度为93的顺序号为“2”，iL密度为140的顺序号为“3”，孔密度

为186的顺序号为“4”。

产品标记实例见表1。

表1标记实例

孔密度横截面最大尺寸最大高度

产品标记横截面形状

孔／cm2D／mmL／mm

F'’V-1一Y，d118X152．462圆形d118152．4

FW-1一T。81X145X152．462椭圆形81×145

FW一1一P．118×79×152．462跑道形118×79

4．3特殊规格和形状的产品

特殊规格和形状的产品可由供需双方协商制造。

5技术要求

5．1蜂窝陶瓷的外观质量

蜂窝陶瓷的外观质量要求见表2，表2中符号见图2。

2

图2产品缺陷及尺寸示意图

表2外观质量

GB／T25994--2010

项目名称缺陷允许范围

不允许存在包括端面长度≥8个孔以上的端面裂纹；允许有l条宽(W)≥o．03mm，长(^)≥

表面裂纹

3．01"13133．，深(r)≥2
