DB41/T 2108-2021 应急避难场所标志标牌

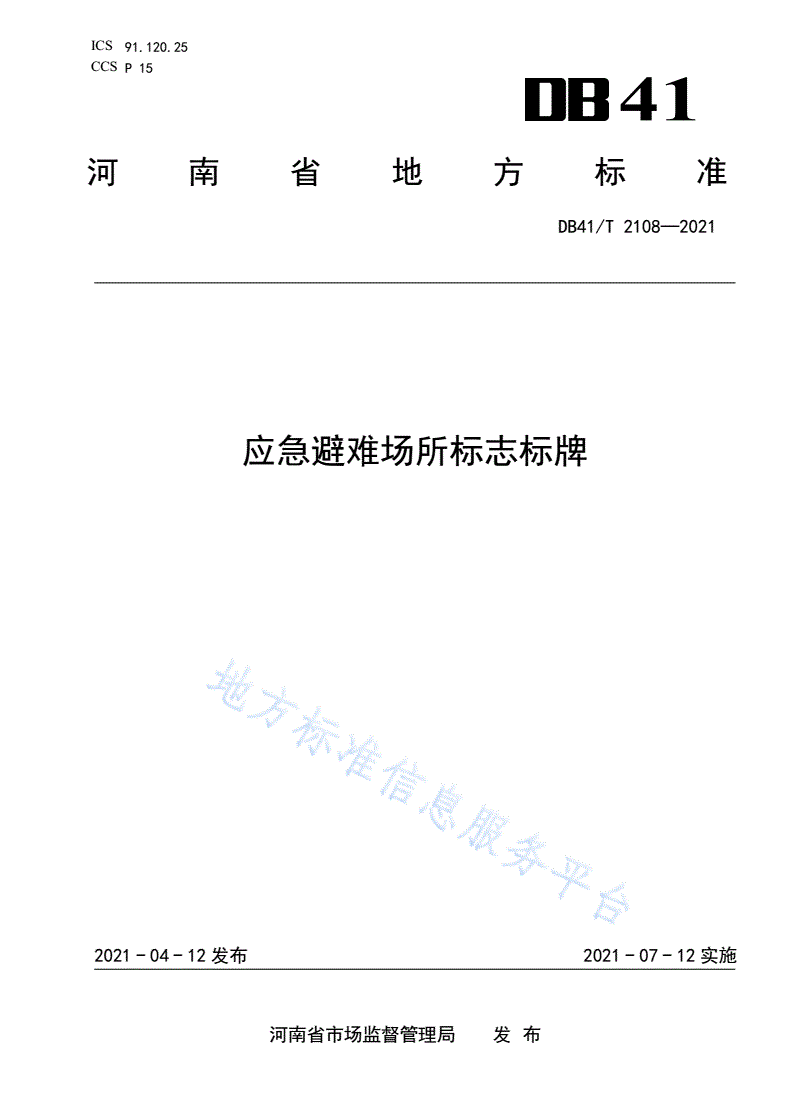

ICS91.120.25

CCSP15

41

河南省地方标准

DB41/T2108—2021

应急避难场所标志标牌

2021-04-12发布2021-07-12实施

河南省市场监督管理局发布

DB41/T2108—2021

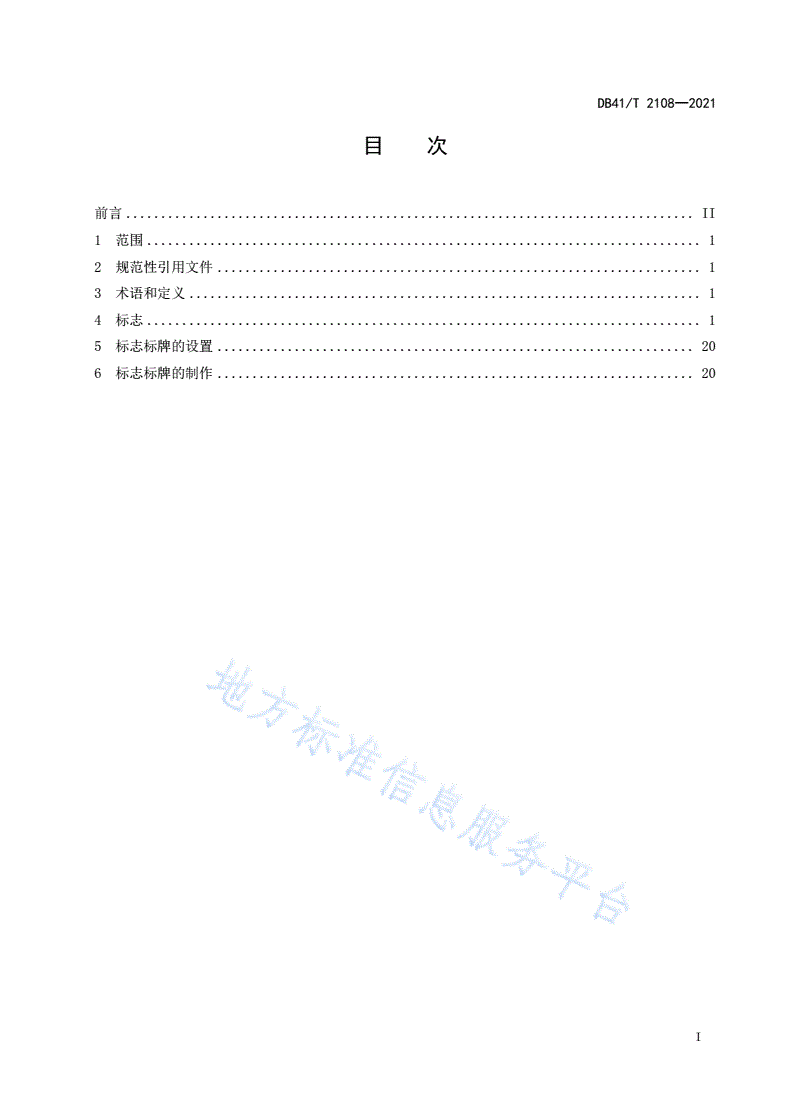

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4标志...............................................................................1

5标志标牌的设置....................................................................20

6标志标牌的制作....................................................................20

I

DB41/T2108—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省地震局提出并归口。

本文件起草单位：河南省地震局。

本文件主要起草人：王勤忠、韩贞辉、陈静、寇曼曼、马伟霞、刘冠群、李卓、何重阳、王一鸣。

II

DB41/T2108—2021

应急避难场所标志标牌

1范围

本文件规定了应急避难场所的图形符号、位置标志、指示标志、其它标志的内容、设置和制作要求。

本文件适用于应急避难场所标志标牌的设置及制作。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB5768（所有部分）道路交通标志和标线

GB/T15565—2020图形符号术语

GB/T20501（所有部分）公共信息导向系统导向要素的设计原则与要求

DB41/T1754—2019应急避难场所建设规范

3术语和定义

GB/T15565—2020、DB41/T1754—2019界定的以及下列术语和定义适用于本文件。

3.1

应急避难场所

为有效应对自然灾害、事故灾难、公共卫生事件和社会安全事件，经过规划、建设，配置应急保障

设施，供因灾害产生的避难人员生活保障及集中救援的安全场所。

[来源：DB41/T1754—2019，3.1，有修改]

3.2

图形符号

以图形为主要特征，信息传递不依赖于语言的符号。

[来源：GB/T15565—2020，2.5]

3.3

位置标志

由图形标志和（或）文字标志形成，用于标明服务设施或服务功能所在位置的公共信息图形标志。

[来源：GB/T15565—2020，3.2.1]

4标志

4.1图形符号

应急避难场所图形符号见表1。

1

DB41/T2108—2021

表1应急避难场所图形符号

编号图形符号名称说明

表示供因灾害产生的避难人员生活

应急避难场所

1-1保障及集中救援的安全场所

Emergencyshelter

可采用该符号的镜像

表示人员临时集中的场所，如集结

集结

1-2点、集结区等

Assemblypoint

引用GB38605—2020（02）

应急指挥

1-3表示应急指挥部

Emergencycommand

应急供电

1-4表示供电、照明的设施

Emergencypowersupply

应急水井

1-5表示水井

Emergencydrinkingwell

2

DB41/T2108—2021

表1应急避难场所图形符号（续）

编号图形符号名称说明

应急篷宿区

1-6表示用于搭建帐篷的区域

Emergencytentssite

应急物资供应表示储存、发放救灾物资的场所

1-7

Emergencygoodssupply引用GB/T24362-2009（07）

餐饮供应表示餐饮或提供餐饮的场所

1-8

Foodsupply引用GB/T10001.1—2012（63）

应急停机坪表示救灾直升机的紧急停机坪。

1-9

Emergencyairfield引用GB/T10001.3—2011（02）

表示厕所

厕所

1-10可使用本符号或其镜像符号

toilets

引用GB/T10001.1—2012（17）

3

DB41/T2108—2021

表1应急避难场所图形符号（续）

编号图形符号名称说明

应急供水表示提供饮用水的地点

1-11

Emergencywatersupply引用GB/T10001.1—2012（26）

表示紧急情况下安全疏散的出口或

紧急出口

1-12通道

Emergencyexit

可采用该符号的镜像

表示方向

方向

1-13符号方向视情况设置

Direction

引用GB/T10001.1—2012（1）

表示出入口位置或指明进出的通道

出入口

1-14可视情况改变符号的方向

Entranceandexit

引用GB/T10001.1—2012（4）

表示入口的位置或指明进去的通道

入口

1-15设置时可视情况改变符号的方向

Entrance

引用GB/T10001.1—2012（2）

4

DB41/T2108—2021

表1应急避难场所图形符号（续）

编号图形符号名称说明

表示出口位置或指明出去的通道

出口

1-16设置时可视情况改变符号的方向

Exit

引用GB/T10001.1—2012（3）

表示网络服务或提供网络服务的场

网络服务

1-17所

Internetservice

引用GB/T10001.1—2012（83）

表示提供医疗救护、卫生防疫的场

应急医疗救护

1-18所,不包括医院

Emergencymedicaltreatment

引用GB/T10001.1—2012（116）

灭火器表示提供灭火器的地点

1-19

Fireextinguisher引用GB13495.1—2015（3-12）

地上消火栓表示地上消火栓

1-20

Overgroundfirehydrant引用GB13495.1—2015（3-17）

5

DB41/T2108—2021

表1应急避难场所图形符号（续）

编号图形符号名称说明

应急通信表示提供通信设备的地点

1-21

Emergencycommunication引用GB/T10001.1—2012（82）

应急垃圾存放表示垃圾集中存放的地点

1-22

Landfillforemergency引用GB/T15562.1-1995
