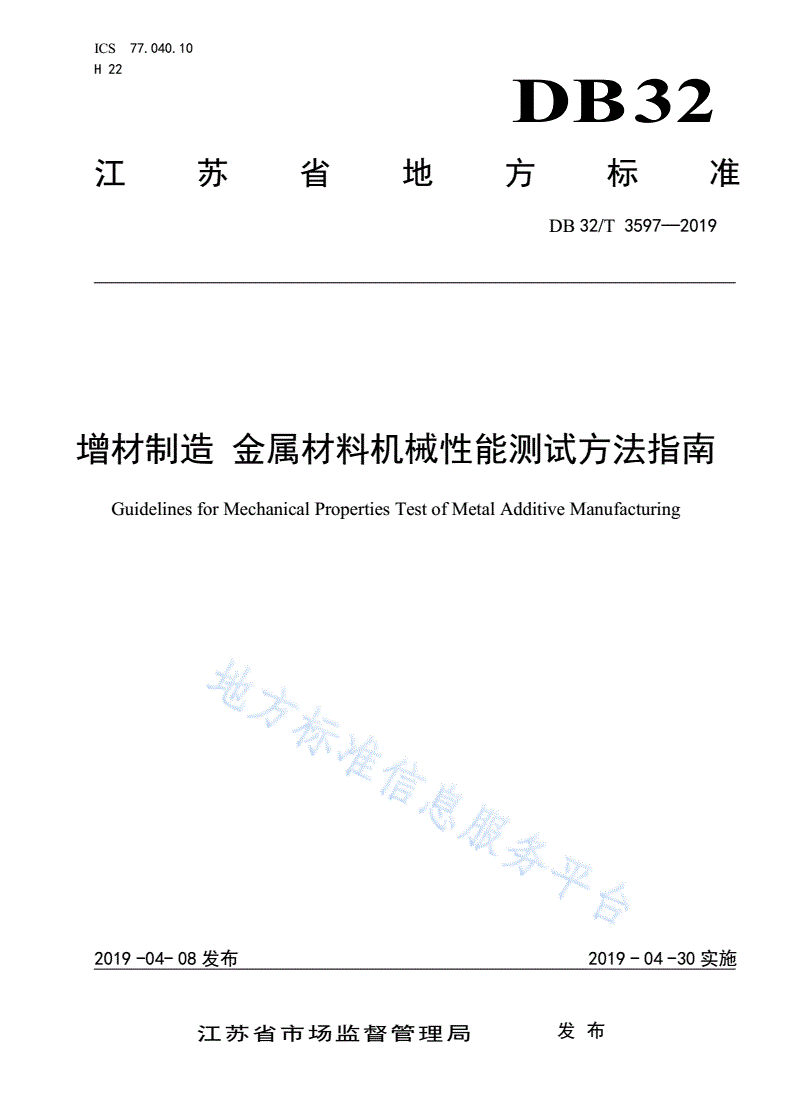

DB32/T 3597-2019 增材制造 金属材料机械性能测试方法指南

ICS77.040.10

H22

DB32

江苏省地方标准

DB32/T3597—2019

增材制造金属材料机械性能测试方法指南

GuidelinesforMechanicalPropertiesTestofMetalAdditiveManufacturing

2019-04-08发布2019-04-30实施

江苏省市场监督管理局发布

DB32/T3597—2019

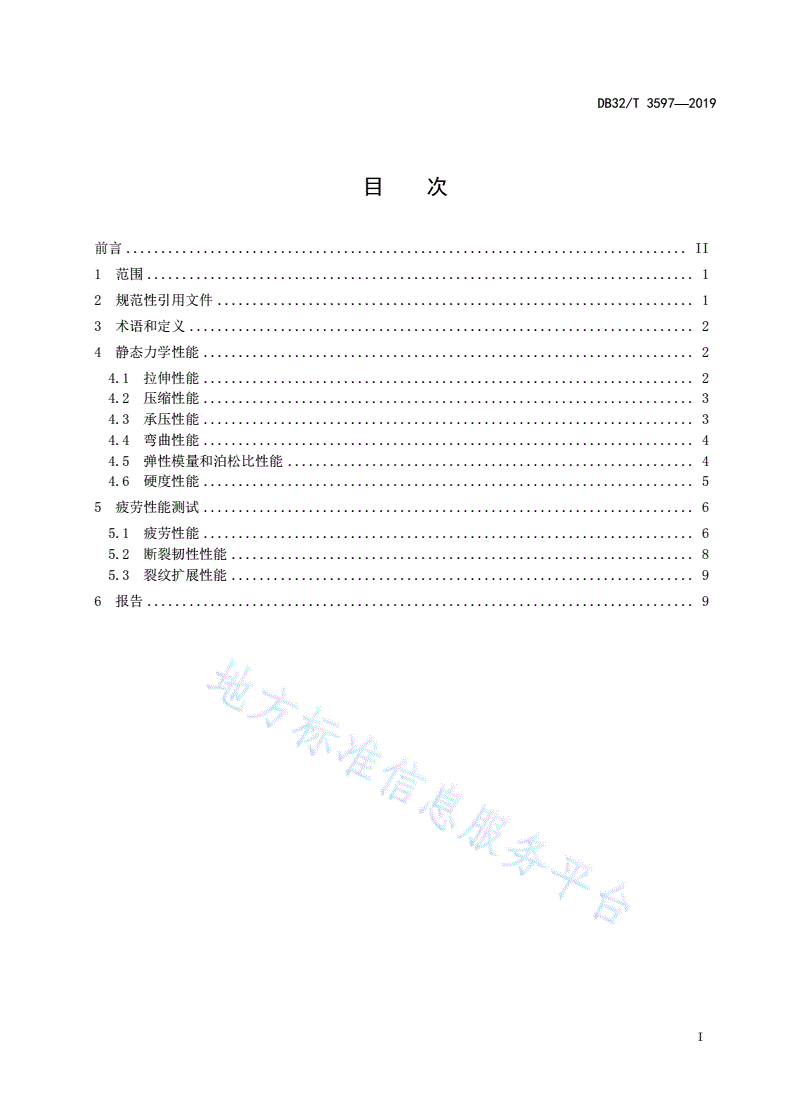

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4静态力学性能......................................................................2

4.1拉伸性能......................................................................2

4.2压缩性能......................................................................3

4.3承压性能......................................................................3

4.4弯曲性能......................................................................4

4.5弹性模量和泊松比性能..........................................................4

4.6硬度性能......................................................................5

5疲劳性能测试......................................................................6

5.1疲劳性能......................................................................6

5.2断裂韧性性能..................................................................8

5.3裂纹扩展性能..................................................................9

6报告..............................................................................9

I

DB32/T3597—2019

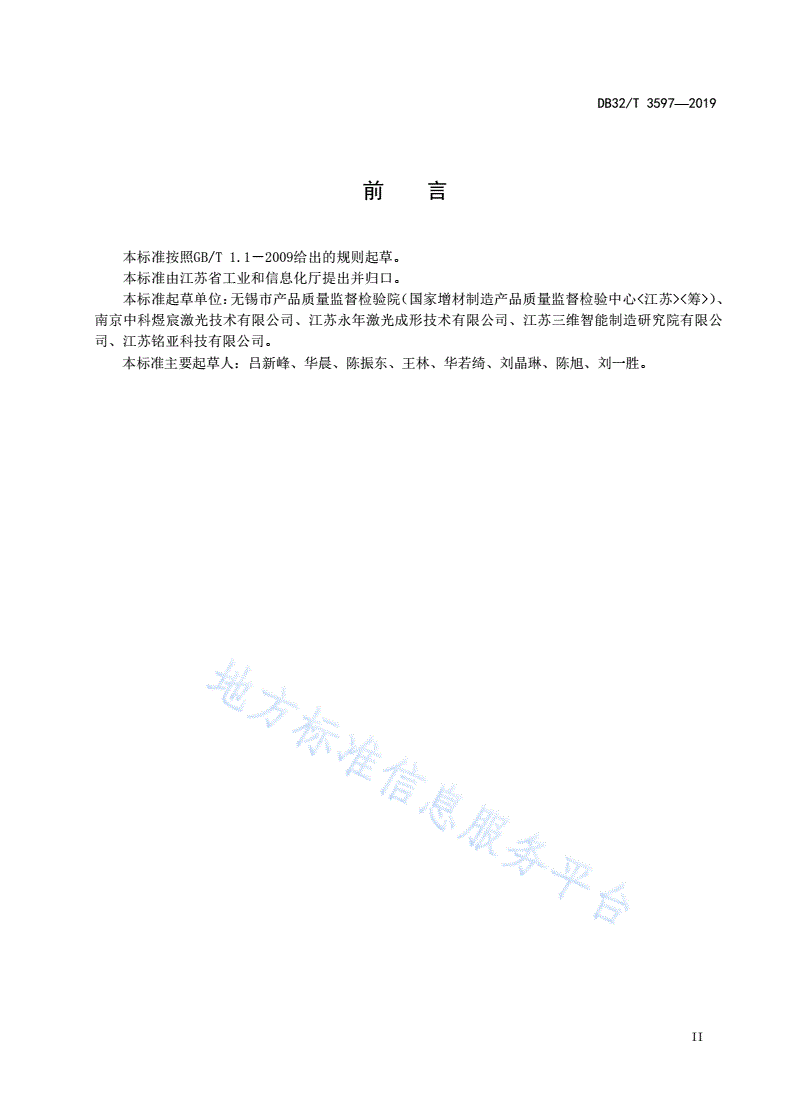

前言

本标准按照GB/T1.1－2009给出的规则起草。

本标准由江苏省工业和信息化厅提出并归口。

本标准起草单位：无锡市产品质量监督检验院（国家增材制造产品质量监督检验中心<江苏><筹>）、

南京中科煜宸激光技术有限公司、江苏永年激光成形技术有限公司、江苏三维智能制造研究院有限公

司、江苏铭亚科技有限公司。

本标准主要起草人：吕新峰、华晨、陈振东、王林、华若绮、刘晶琳、陈旭、刘一胜。

II

DB32/T3597—2019

增材制造金属材料机械性能测试方法指南

1范围

本标准给出了增材制造金属材料机械性能测试的现有测试方法及注意事项。

本标准适用于指导增材制造从业人员依据现有测试标准开展增材制造金属材料机械性能的测定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1－2010金属材料拉伸试验第1部分室温试验方法

GB/T229－2007金属材料夏比摆锤冲击试验方法

GB/T230.1－2009金属材料洛氏硬度试验第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、

T标尺)

GB/T231.4－2009金属材料布氏硬度试验第4部分:硬度值表

GB/T232－2010金属材料弯曲试验方法

GB/T3075－2008金属材料疲劳试验轴向力控制方法

GB/T4337－2015金属材料疲劳试验旋转弯曲方法

GB/T4340.1－2009金属维氏硬度试验第1部分:试验方法

GB/T4341.1－2014金属材料肖氏硬度试验第1部分：试验方法

GB/T5319－2002烧结金属材料（不包括硬质合金）横向断裂强度的测定

GB/T6398－2017金属材料疲劳裂纹扩展速率试验方法

GB/T7314－2017金属材料室温压缩试验方法

GB/T10128－2007金属材料室温扭转试验方法

GB/T12443－2007金属材料扭应力疲劳试验方法

GB/T13239－2006金属材料低温抗拉试验

GB/T18449.1－2009金属材料努氏硬度试验第1部分:试验方法

GB/T19744－2005铁素体钢平面应变止裂韧度KIa试验方法

GB/T19748－2005钢材夏比V型缺口摆锤冲击试验仪器化试验方法

GB/T21143－2014金属材料准静态断裂韧度的统一试验方法

GB/T21838.1－2008金属材料硬度和材料参数的仪器化压痕试验第1部分:试验方法

GB/T22315－2008金属材料弹性模量和泊松比试验方法

GB/T24522－2009金属材料低拘束试样测定稳定裂纹扩展阻力的试验方法

GB/T24584－2009金属材料拉伸试验液氦试验方法

GB/T26076－2010金属薄板（带）轴向力控制疲劳试验方法

GB/T26077－2010金属材料疲劳试验轴向应变控制方法

GB/T33812－2017金属材料疲劳试验应变控制热机械疲劳试验方法

GB/T35351－2017增材制造术语

1

DB32/T3597—2019

HB7571－2017金属高温压缩试验方法

HB7623－1998金属材料蠕变裂纹扩展速率试验方法

ISO12108－2018金属材料疲劳试验疲劳裂痕增长试验

ISO22889－2013金属材料测定低限制条件下使用的样品抗稳定裂纹扩张的试验方法

ASTMB645－2015铝合金线性弹性平面应变断裂韧性测试的标准实施规程（StandardPracticefor

Linear－ElasticPlane－StrainFractureToughnessTestingofAluminumAlloys）

ASTMB646－17铝合金断裂韧性试验的标准实施规程（StandardPracticeforFractureToughness

TestingofAluminumAlloys）

ASTMB647－10（2016）使用韦氏硬度计测试铝及铝合金压痕硬度的标准试验方法（StandardTest

MethodforIndentationHardnessofAluminumAlloysbyMeansofaWebsterHardnessGage）

ASTMB648－10（2015）使用巴克尔硬度计测量铝合金硬度的试验方法（StandardTestMethodfor

IndentationHardnessofAluminumAlloysbyMeansofaBarcolImpressor）

ASTMB909－17非应力消除铝制品的平面应力断裂强度试验的标准导则（StandardGuideforPlane

StrainFractureToughnessTestingofNon－StressRelievedAluminumProducts）

ASTME238－17a金属材料的针型轴承测试的标准试验方法（StandardTestMethodforPin－Type

BearingTestofMetallicMaterials）

ASTME292－09材料断裂时间的凹口张力试验的标准试验方法（StandardTestMethodsfor

ConductingTime－for－RuptureNotchTensionTestsofMaterials）

ASTME740－09裂缝检测与表面裂纹拉伸试样的标准规程（standardpracticeforfracture

testingwithsurface－cracktensionspecimens）

ASTME1681－03（2013）测定金属材料环境致裂的界限应力强度因子的标准试验方法（StandardTest

MethodforDeterminingThresholdStressIntensityFactorforEnvironment－Assisted

CrackingofMetallicMaterials）

ASTME1875－13利用回声共振测试动态杨氏模量、剪切模数和泊松比的标准试验方法（standard

testmethodfordynamicyoungmodulus,shearmodulus,andpoissonratiobysonicresonance）

ASTME1876－15利用振动的冲击激磁产生动态模量、剪切模量和泊松比的试验方法（StandardTest

MethodforDynamicYoung'sModulus,ShearModulus,andPoisson'sRatiobyImpulse

ExcitationofVibration）

ASTME2714－13蠕变疲劳试验方法(StandardTestMethodforCreep－FatigueTesting)

ASTME2760－16蠕变疲劳裂纹扩展试验的标准试验方法（StandardTestMethodforCreep－

FatigueCrackGrowthTesting）

ASTME2789－10（2015）微动疲劳试验标准导则（StandardGuideforFrettingFatigueTesting）

3术语和定义

GB/T35351－2017界定的术语和定义适用于本文件。

4静态力学性能

4.1拉伸性能

2

DB32/T3597—2019

GB/T228.1－2010、GB/T13239－2006和GB/T24584－2009适用于采用增材制造工艺制备的试样，

但片状、线状和很小直径的杆状试样较难通过增材制造方法制备。ASTME292－09适用于采用增材制造

方法制备的试样，其中薄片试样制备对部分增材工艺有挑战。

拉伸性能测试标准见表1。

表1拉伸性能测试标准

标准分类标准名称试样要求备注

形状与尺寸取决于被试验的金属

产品的形状与尺寸，按产品相关

GB/T228.1－2010室温为10℃～35℃

标准或GB/T2975的要求切取样坯

和制备试样。

形状与尺寸取决于被试验的金属

国内GB/T13239－2006产品的形状与尺寸，按GB/T2975低温为－196℃～<10℃

切取样坯和制备试样。

金属材料在液氦温度下（4K）的拉伸试验，也

形状与尺寸由产品的形状和尺寸适用于需要特殊设备，较小试样，以及涉及到锯

GB/T24584－2009

决定。齿形屈服，绝热增温和应变速率影响的低温拉伸

试验。

ASTME292－09缺口试样
