GB/T 2493-2013 砂轮的回转试验方法

ICS25.100.70——_—

J43

Ob

中华人民共和国国彖标准

GB/T2493—2013

代替GB/T2493—1995

砂轮的回转试验方法

Rotationtestofgrindingwheelstrength

2013-12-31发布2014-10-01实施

GB/T2493—2013

■ir■■i

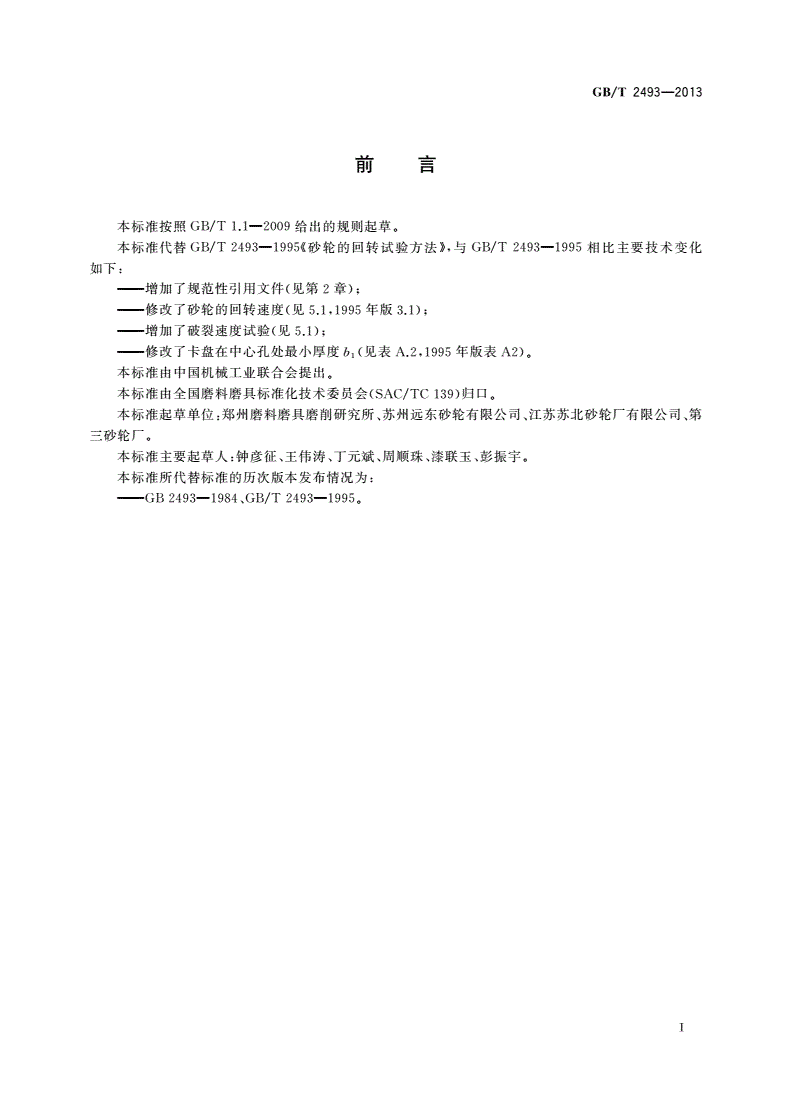

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB/T2493—1995《砂轮的回转试验方法》，与GB/T2493—1995相比主要技术变化

如下：

——增加了规范性引用文件（见第2章）；

——修改了砂轮的回转速度（见5.1,1995年版3.1）；

——增加了破裂速度试验（见5.1）；

——修改了卡覆在中心孔处最小厚度山（见表A.2,1995年版表A2）„

本标准由中国机械工业联合会提出。

本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。

本标准起草单位:郑州磨料磨具磨削研究所、苏州远东砂轮有限公司、江苏苏北砂轮厂有限公司、第

三砂轮厂。

本标准主要起草人:钟彦征、王伟涛、丁元斌、周顺珠、漆联玉、彭振宇。

本标准所代替标准的历次版本发布情况为：

——GB2493—1984,GB/T2493—1995。

T

GB/T2493—2013

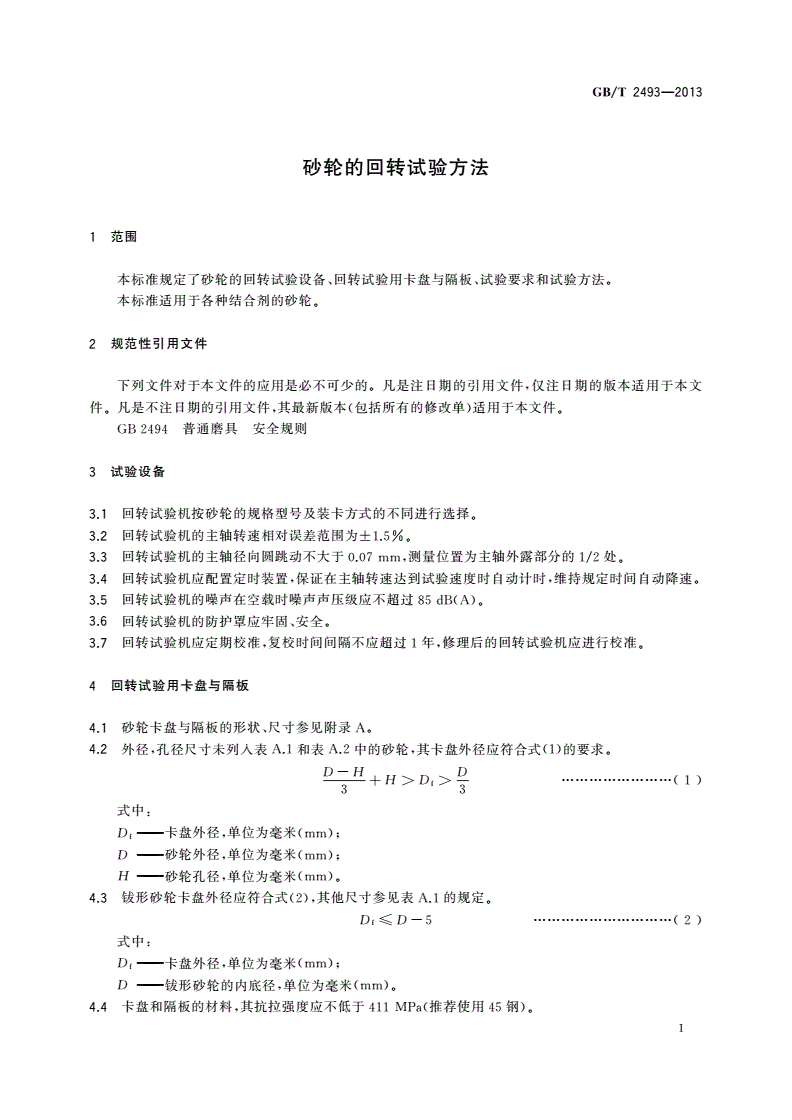

砂轮的回转试验方法

1范围

本标准规定了砂轮的回转试验设备、回转试验用卡盘与隔板、试验要求和试验方法。

本标准适用于各种结合剂的砂轮。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB2494普通磨具安全规则

3试验设备

3.1回转试验机按砂轮的规格型号及装卡方式的不同进行选择。

3.2回转试验机的主轴转速相对误差范围为±1.5%。

3.3回转试验机的主轴径向圆跳动不大于0.07mm,测量位置为主轴外露部分的1/2处。

3.4回转试验机应配置定时装置，保证在主轴转速达到试验速度时自动计时，维持规定时间自动降速。

3.5回转试验机的噪声在空载时噪声声压级应不超过85dB（A）。

3.6回转试验机的防护罩应牢固、安全。

3.7回转试验机应定期校准，复校时间间隔不应超过1年,修理后的回转试验机应进行校准。

4回转试验用卡盘与隔板

4.1砂轮卡盘与隔板的形状、尺寸参见附录A。

4.2外径，孔径尺寸未列入表A.1和表A.2中的砂轮,其卡盘外径应符合式（1）的要求。

式中：

Df卡盘外径，单位为毫米（mm）；

D砂轮外径，单位为毫米（mm）；

H砂轮孔径，单位为毫米（mm）。

4.3钺形砂轮卡盘外径应符合式（2）,其他尺寸参见表A.1的规定。

Df<D-5（2）

式中：

Df卡盘外径，单位为毫米（mm）；

D——钱形砂轮的内底径，单位为毫米（mm）o

4.4卡盘和隔板的材料,其抗拉强度应不低于411MP（推荐使用45钢）。

1

GB/T2493—2013

5试验要求

5.1回转试验按下列方法进行：

一安全速度试验:将砂轮安装在回转试验机上，按照GB2494规定的安全速度进行回转试验；

-破裂速度试验:将砂轮安装在回转试验机上，按照GB2494规定的最小破裂速度进行回转

试验。

5.2安装在回转试验机主轴上的砂轮,两端应用卡盘紧固。

5.3砂轮的孔径大于回转试验机主轴外径时,允许使用轴套，轴套材料的抗拉强度应不低于411MP。

5.4安全速度试验时，允许在回转试验机主轴上同时安装多片砂轮，砂轮之间应采用隔板隔开。隔板

的外径及压紧面宽度同卡盘。

5.5破裂速度试验时，每次试验一片砂轮。

5.6凡产品标准中对回转试验方法另有规定的，按该产品标准执行。

6试验方法

6.1开启电源开关，将试验机转速设定为砂轮回转试验所需转速。

6.2按第5章的规定逐片安装砂轮至回转试验机主轴上。

6.3将试验机试验方法防护罩锁紧,启动试验机。

6.4试验机停止转动后，打开试验机防护罩，卸下砂轮。

2
