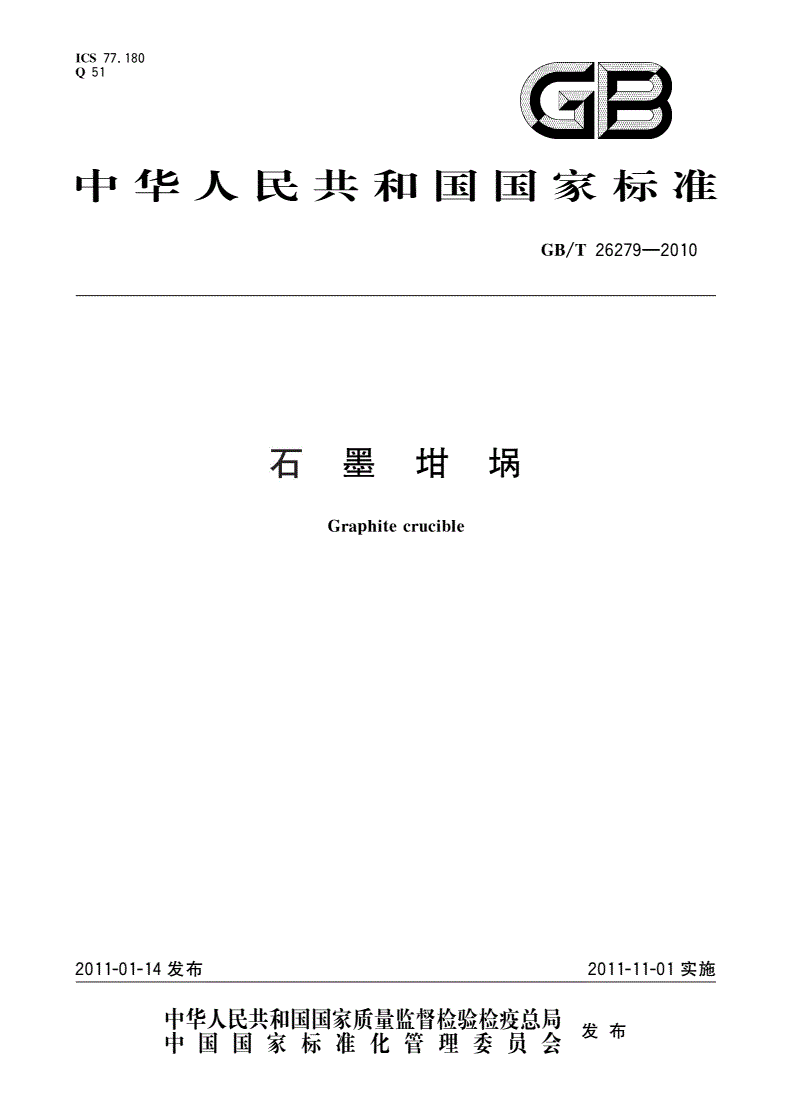

GB/T 26279-2010 石墨坩埚

lCS77．180

Q51

a园

中华人民共和国国家标准

GB／T26279—2010

石墨坩埚

crucible

Graphite

2011—01_14发布

宰瞀髅鬻瓣警矬瞥星发布中国国家标准化管理委员会仅19

1

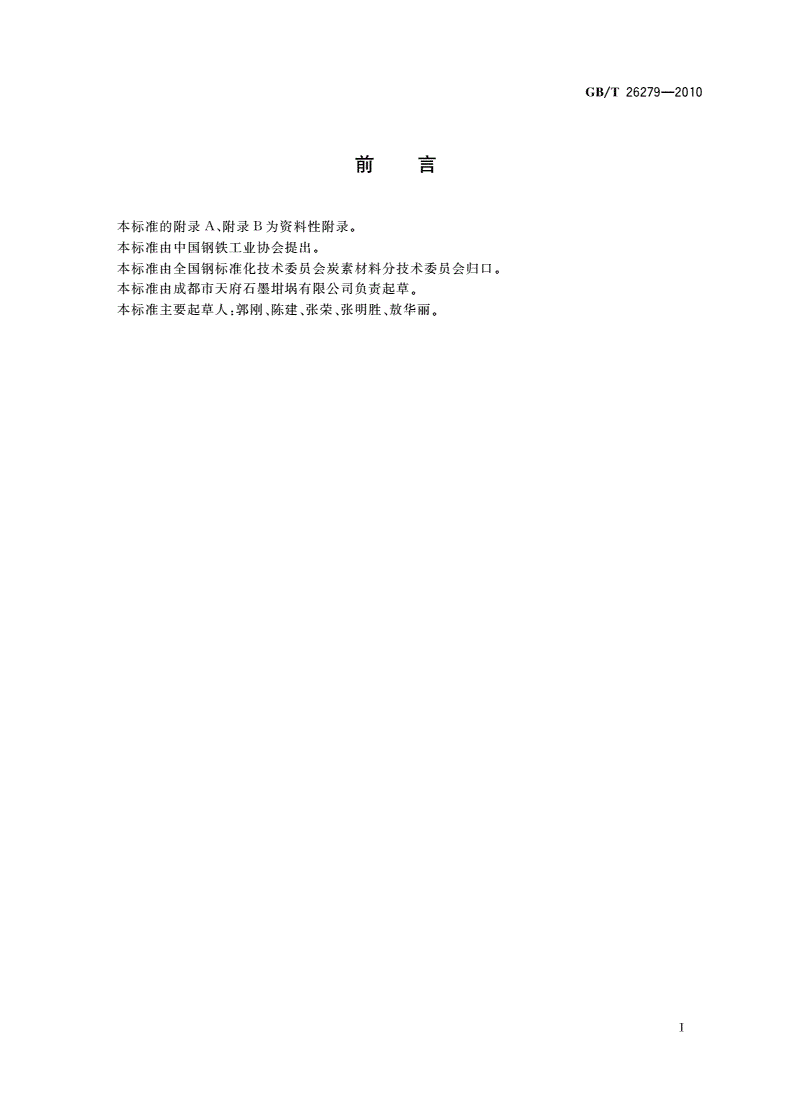

GB／T26279—200

刖昌

本标准的附录A、附录B为资料性附录。

本标准由中国钢铁工业协会提出。

本标准由全国钢标准化技术委员会炭素材料分技术委员会归口。

本标准由成都市天府石墨坩埚有限公司负责起草。

本标准主要起草人：郭刚、陈建、张荣、张明胜、敖华丽。

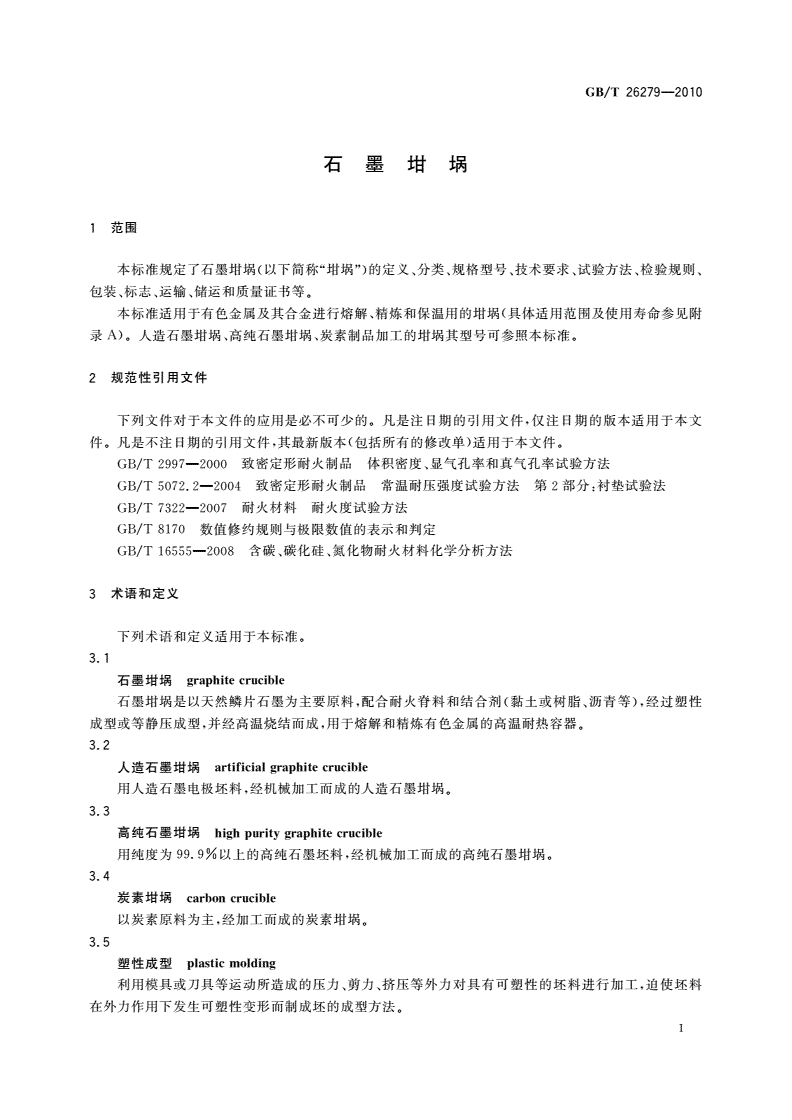

GB／T26279—2010

石墨坩埚

1范围

本标准规定了石墨坩埚(以下简称“坩埚”)的定义、分类、规格型号、技术要求、试验方法、检验规则、

包装、标志、运输、储运和质量证书等。

本标准适用于有色金属及其合金进行熔解、精炼和保温用的坩埚(具体适用范围及使用寿命参见附

录A)。人造石墨坩埚、高纯石墨坩埚、炭素制品加工的坩埚其型号可参照本标准。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

29972000

GB／T致密定形耐火制品体积密度、显气孔率和真气孔率试验方法

5072．2

GB／T2004致密定形耐火制品常温耐压强度试验方法第2部分：衬垫试验法

GB／T73222007

耐火材料耐火度试验方法

81

GB／T70数值修约规则与极限数值的表示和判定

GB／T16555—2008含碳、碳化硅、氮化物耐火材料化学分析方法

3术语和定义

下列术语和定义适用于本标准。

3．1

crucible

石墨坩埚graphite

石墨坩埚是以天然鳞片石墨为主要原料，配合耐火脊料和结合剂(黏土或树脂、沥青等)，经过塑性

成型或等静压成型，并经高温烧结而成，用于熔解和精炼有色金属的高温耐热容器。

3．2

artificialcrucible

人造石墨坩埚graphite

用人造石墨电极坯料，经机械加工而成的人造石墨坩埚。

3．3

c皿cible

高纯石墨坩埚highpuritygmphite

用纯度为99．9％以上的高纯石墨坯料，经机械加工而成的高纯石墨坩埚。

3．4

炭素坩埚carb％c¨cible

以炭素原料为主，经加工而成的炭素坩埚。

3．5

塑性成型molding

pl躯tic

利用模具或刀具等运动所造成的压力、剪力、挤压等外力对具有可塑性的坯料进行加工，迫使坯料

在外力作用下发生可塑性变形而制成坯的成型方法。

1

GB／T26279—2010

3．6

isostatic

等静压成型pressingmoIding

把粉料装进弹性模具内密封好，放到等静压缸中加压，使粉料压制成致密坯体的成型方法。

3．7

满型号full

modeling

表示坩埚盛满熔融状态下黄铜的容量，即坩埚溢满水的容量乘以8．3的结果来表示。

注：水的体积密度为1．og／cm3，黄铜在熔融状态下的体积密度为8．3g／cm3。

3．8

使用容量系数usethefactor

capacity

坩埚在使用时应预留足够的安全容量余量，经实际使用计算和比对测试，坩埚满型号的o．64倍作

型坩埚的使用容量系数由供需双方协议确定。

3．9

K值系数Klvalue

某种有色金属在熔融状态下的密度与黄铜在熔融状态下的密度的比值，称为该种金属的K值系

数。引入K值系数，便于计算同型号坩埚熔解不同金属的重量。

4坩埚的分类

4．1根据坩埚成型方式的不同分为：塑性成型(在号数前加s)、等静压成型(在号数前加D)。

4．2坩埚根据熔炼的有色金属的不同分为：I类坩埚：熔铜、贵金属及稀土合金类坩埚；Ⅱ类坩埚：熔铝

及低熔点金属类坩埚。在坩埚的内壁标识(见8．2．1)、合格证和外包装上都有明确的标志以示区别。

4．3根据坩埚外形形状又分为：标准型坩埚、异型坩埚(在号数前加Y)两类。

4．4坩埚台座参见附录B。

5坩埚的型号、数量、形状、重量

5．1坩埚的型号

5．1．1坩埚大小的表示

坩埚的大小以容量数字和号的组合表示，简称“号”(可用数字加上“#”表示)，能够盛装1蛔熔融

8)。

状态下黄铜的坩埚容量称为l号(1

5．1．2坩埚型号的确定

5．1．2．1标准型石墨坩埚型号，用石墨坩埚的满型号乘以使用容量系数的结果表示，其中508以下采

000000

8号以下采用10的整倍数表示；18(含)以上采用50的整倍

用个位取整数表示；508(含)以上1

数表示。

5．1．2．2异型坩埚的型号确定按供需双方协议确定。

5．1．3坩埚的使用容量系数

为满足坩埚使用及实际安全操作需要，标准坩埚的使用容量系数为o．64，其偏差为+o．05，

一o．04；异型坩埚的使用容量系数由供需双方协议确定。

2

GB／T26279—2010

5．1．4坩埚盛装不同有色金属重量的计算

坩埚盛装不同有色金属重量用石墨坩埚型号乘以所盛装有色金属的K值系数，再乘以每号坩埚盛

装熔融状态下黄铜的重量所得结果来表示。常用有色金属K值系数见表1。

表1常用有色金属的K值系数

金属黄铜铝锌锡银铅金

K值1．00032O．820．89132l382．27

5．2坩埚的数量单位表示

坩埚的数量单位用“支”表示。

5．3坩埚的形状、尺寸

5．3．1标准坩埚形状如图1，尺寸见表4。

口厚——从坩埚口平面向下10mm为口厚测量处(水平测量)；

底厚——外高减内高为底厚(测量时应垂直测量)；

外壁一一除上口面、下底面为外壁面；

内壁——除内底面为内壁面；

底部——指坩埚下底外表面。

图1标准坩埚示意图

5．3．2异型坩埚的形状和尺寸根据图样要求加工。

5．4坩埚的重量

坩埚的重量，根据成型方式及坩埚种类不同其每单号重量不同，塑性成型每单位号重量在100g～

20050

g范围内，等静压成型每单位号重量在1g～220g范围内。坩埚重量等于型号乘以单位号

重量。

GB／T26279—2010

6技术要求

6．1坩埚的外观质量和
