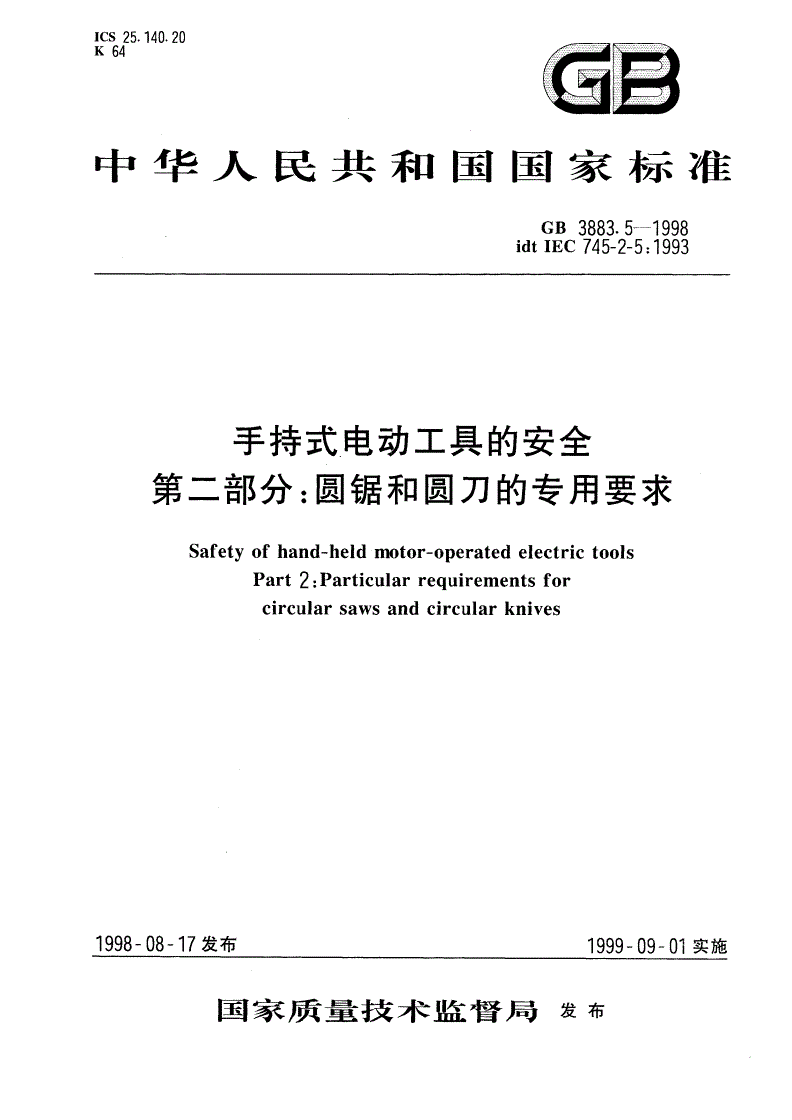

GB 3883.5-1998 手持式电动工具的安全 第二部分：圆锯和圆刀的专用要求

中华人民共和国国家标准

手持式电动工具的安全

第二部分：圆锯和圆刀的专用要求

Safetyofhand-heldmotor-operatedelectrictools

Part2:Particularrequirementsforcircularsawsandcircularknives

GB3883.5—1998idtIEC745-2-5:1993

代替GB3883.5—1991

GB3883.5—1998

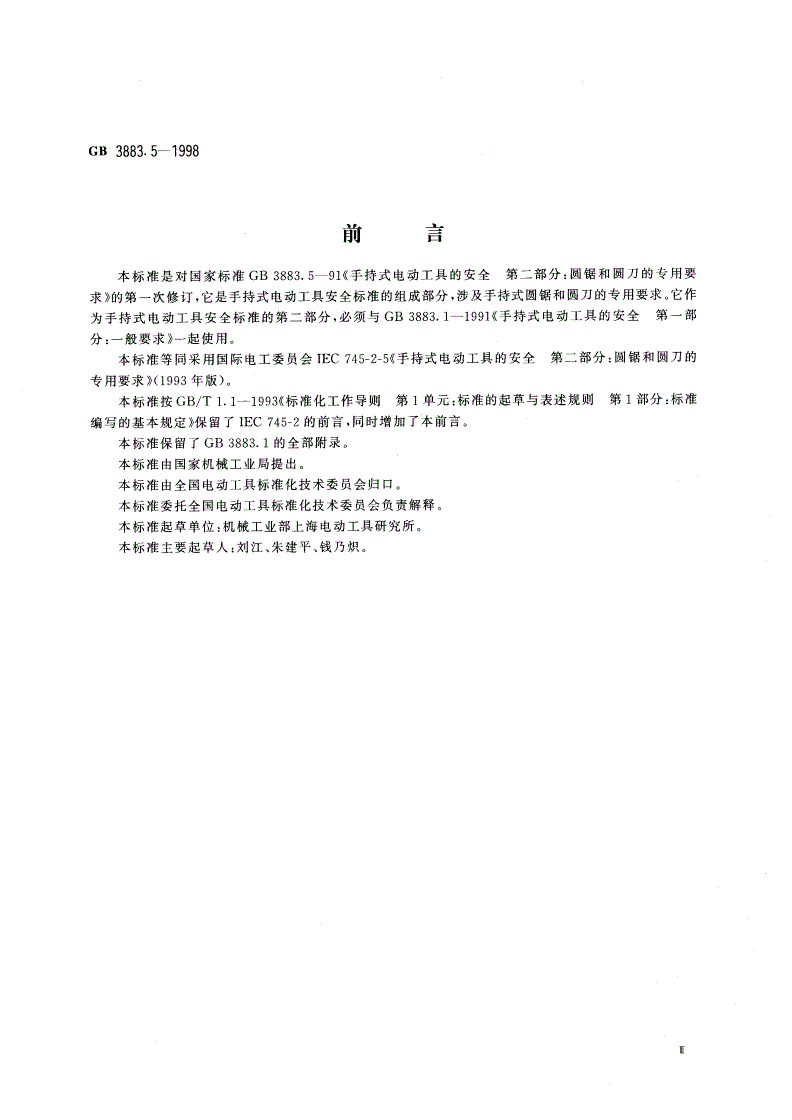

前言

本标准是对国家标准GB3883.5—91《手持式电动工具的安全第二部分：圆锯和圆刀的专用要求》

的第一次修订，它是手持式电动工具安全标准的组成部分，涉及手持式圆锯和圆刀的专用要求。

它作为手持式电动工具安全标准的第二部分，必须与GB3883.1—1991《手持式电动工具的安全第

一部分：一般要求》一起使用。

本标准等同采用国际电工委员会IEC745-2-5《手持式电动工具的安全第二部分：圆锯和圆刀的专

用要求》(1993年版)。

本标准按GB/T1.1—1993《标准化工作导则第1单元：标准的起草与表述规则第1部分；标准编

写的基本规定》保留了IEC745-2的前言，同时增加了本前言。

本标准保留了GB3883.1的全部附录。

本标准由国家机械工业局提出。

本标准由全国电动工具标准化技术委员会归口。

本标准委托全国电动工具标准化技术委员会负责解释。

本标准起草单位：机械工业部上海电动工具研究所。

本标准主要起草人：刘江、朱建平、钱乃炽。

GB3883.5—1998

IEC前言

1.IEC(国际电工委员会)是一个世界范围的包括所有国家电工委员会(IEC国家委员会)的标准化

淄博卓信建设项目管理咨询有限公司1

组织。IEC的目标是促进有关电气、电子领域标准化问题的国际间合作。为此目的，加上其他活

动，IEC出版国际标准。IEC标准的制定工作是委托技术委员会进行的，任何对所从事的题目感

兴趣的IEC国家委员会都能参加这个制定工作。国际性的、官方的和非官方的、与IEC有联系的

组织也参加制定工作。IEC按照同国际标准化组织(ISO)协议所确定的条件与ISO紧密协作。

2.关于因所有国家委员会特别关注而提出的IEC技术问题的正式决议或协议，由IEC技术委员会

制定，这一决议或协议尽可能地表达了所研究问题在国际上的一致意见。

3.这些决议或协议以推荐标准、技术报告指南的形成供国际上使用，并在此意义上为各国家委员

会所承认。

4.为了促进国际上的统一，IEC表示希望各国家委员会，在其国内情况许可的范围内，应采用IEC

推荐标准的内容作为他们的国家标准。IEC推荐标准与相应的国家规定之间，如有不一致处，应

尽可能地在国家标准中明确指出。

国际标准IEC745的这一部分由IEC技术委员会“家用电器和类似用途电器的安全”的第61F分

技术委员会“手持式电动工具的安全”制定的。

这一部分的内容基于下列文件：

六月法文件投票报告

61F(CO)8461F(CO)101

有关标准这一部分的详情，可见上述的投票报告。

这一部分形成IEC745-2-5的第2版并取代第1版。

关于圆锯和圆刀的这一部分要与IEC745-1《手持式电动工具的安全第一部分：一般要求》第1

版一起使用。本第2部分列出了把第一部分转变为IEC标准：《手持式电动圆锯和圆刀的安全》

的必要变动。

本出版物中：

1)在本标准中采用的印刷字体如下：

——要求本文：用4号罗马字；

——试验规范：用4号斜体字；

——说明事项：用小5号罗马字。

2)在第一部分中增加的条文和图的序号以101开始。

淄博卓信建设项目管理咨询有限公司2

1范围

除以下条文外，GB3883.1的这一章适用。

1.1修改

第一句改为：

本标准适用于锯割各种材料的所有形式的圆锯和圆刀。

增加：

注：这些要求并不涉及使用带砂轮的圆锯或与支架结合或以其他方式构成固定式工具的圆锯。金

刚石轮也视作砂轮。砂轮只有在其专用的工具上才被允许使用。

2定义

除以下条文外，GB3883.1的这一章适用。

2.2.23修改：

正常负载normalload

对规定锯割非金属材料的圆锯，指其锯片处于铅垂位置连续运行达到负载，该负载下圆锯的输入

功率(以W计算)等于下列值：

0.5

——对于装有异步感应电动机的交流圆锯为0.25Sn0；

0.5

——对于最大锯割深度超过55mm的其他圆锯为0.2Sn0；

——对于最大锯割深度不超过55mm的其他圆锯和能装上圆锯附件的多用电动工具则为0.13S

0.5

n0；式中：

S——用制造厂推荐的锯片时测得的最大锯割深度，mm；

n——工具以额定电压或额定电压范围上限电压空载运行15min后锯片的空载转速r/min。

0

增加：

注：对其他形式的圆锯、圆刀和供锯割金属用的工具的正常负载定义尚在考虑中。

增加定义：

2.101带摆动式外护罩的圆锯circularsawwithouterpendulumguard

作业时，其下护罩围在其固定上护罩外摆动的圆锯(见图101)。

2.102带摆动式内护罩的圆锯circularsawwithinnerpendulumguard

作业时，其下护罩在其固定上护罩外内摆动的圆锯(见图102)。

2.103带拖拉护罩的圆锯circularsawwithtowguard

淄博卓信建设项目管理咨询有限公司3

作业时，其下护罩沿着其固定上护罩滑动的圆锯(见图103)。

2.104插入型圆锯plungetypecircularsaw

只有一个固定上护罩；不使用时，锯片插进该护罩中的圆锯(见图104)。

2.105导板guideplate

构成被锯割材料基准面的部件。

2.106导板开口guideplateaperture

导板上的能让锯片、分料刀和活动护罩(如有的话)通过的开口。

2.107固定护罩fixedguard

固定在电动机部分的，用以防止触及锯片的位于导板上方的罩盖
