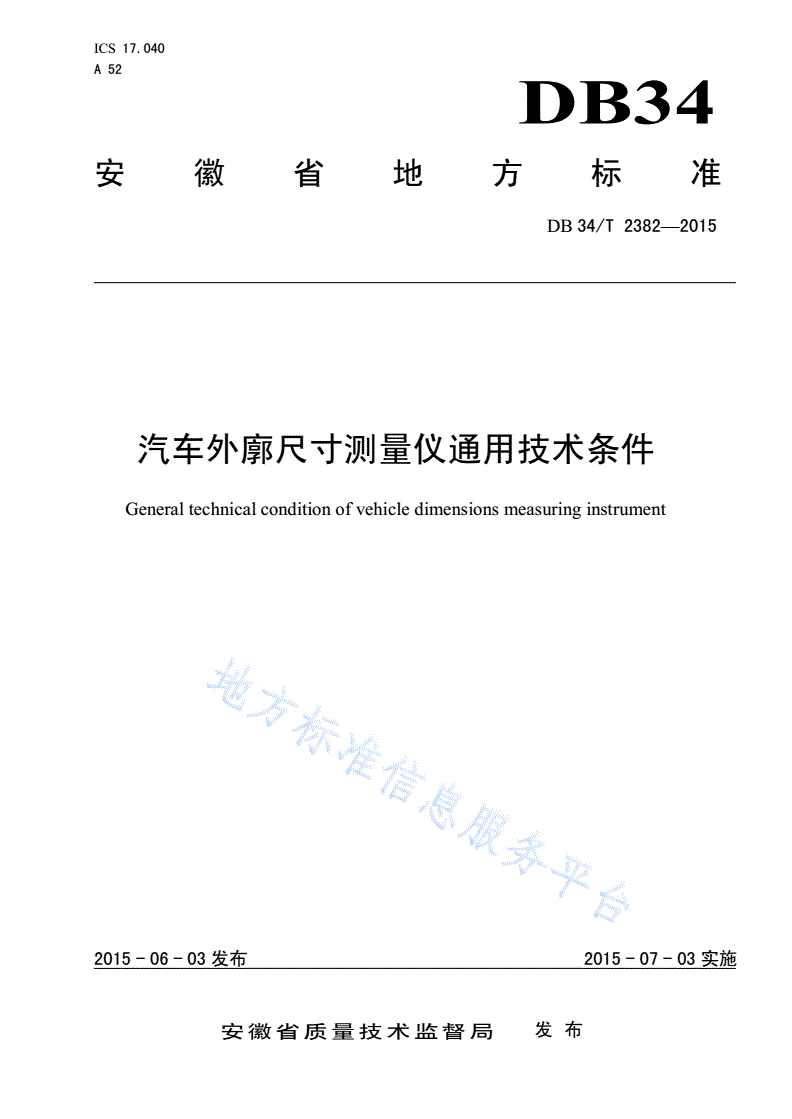

DB34/T 2382-2015 汽车外廓尺寸测量仪通用技术条件

ICS17.040

A52

DB34

安徽省地方标准

DB34/T2382—2015

汽车外廓尺寸测量仪通用技术条件

Generaltechnicalconditionofvehicledimensionsmeasuringinstrument

文稿版次选择

2015-06-03发布2015-07-03实施

安徽省质量技术监督局发布

DB34/T2382—2015

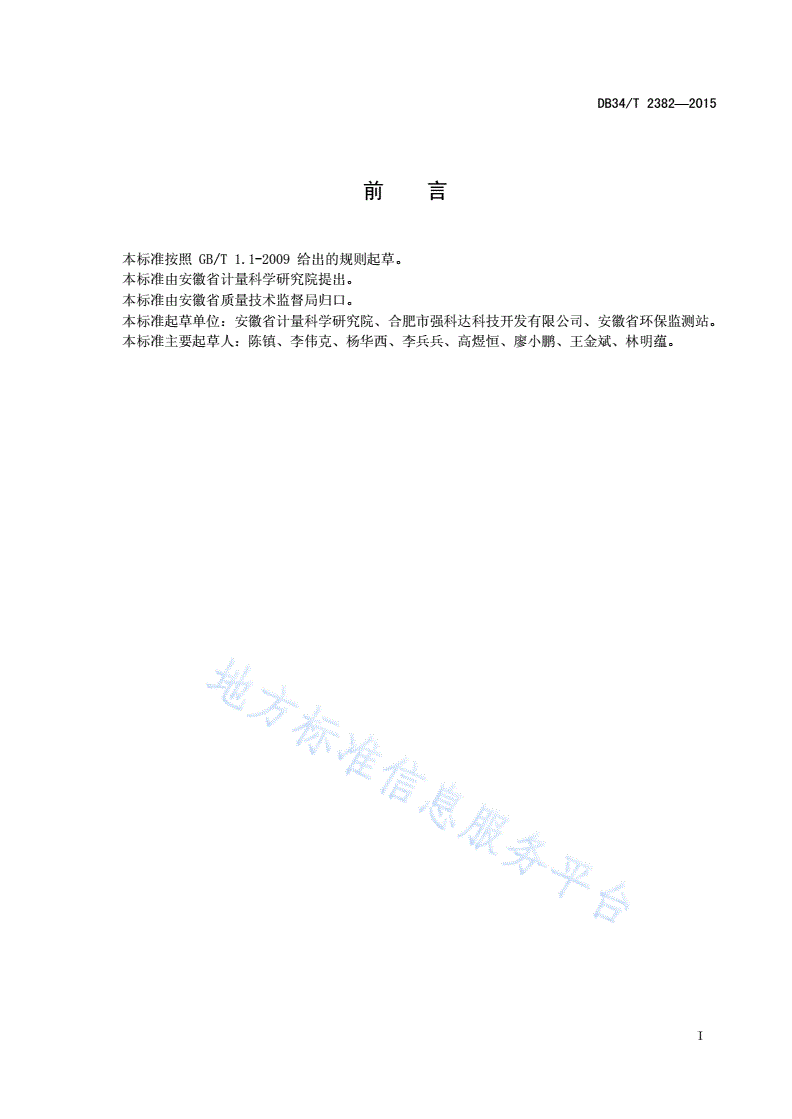

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省计量科学研究院提出。

本标准由安徽省质量技术监督局归口。

本标准起草单位：安徽省计量科学研究院、合肥市强科达科技开发有限公司、安徽省环保监测站。

本标准主要起草人：陈镇、李伟克、杨华西、李兵兵、高煜恒、廖小鹏、王金斌、林明蕴。

I

DB34/T2382—2015

汽车外廓尺寸测量仪通用技术条件

1范围

本标准规定了汽车外廓尺寸测量仪的（以下简称测量仪）的术语和定义、分类、型号、技术要求、

试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于汽车安全技术、综合性能检验等在检测线上使用的测量仪。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T3730.3汽车和挂车的术语及其定义车辆尺寸

GB7247.1-2012激光产品的安全第1部分:设备分类、要求

3术语和定义

GB/T3730.3中所述的术语和定义以及下列术语和定义适用于本文件。

3.1

汽车外廓尺寸测量仪Theautomobileoutlinesizemeasurementinstrument

用于汽车外廓几何尺寸（长度、宽度和高度）测量的仪器。

4分类与型号

4.1汽车外廓尺寸测量仪按测量传感器件的不同分为红外、激光、CCD摄像三种类型。

4.2汽车外廓尺寸测量仪产品型号标示方法如下：

□□□-□□□

设计序列号（用英文大写字母A、B、C…表示）

测量器件分类号

企业代号

示例：□□□-GMA表示由□□□生产的光幕式首次设计的检测仪。

5要求

1

DB34/T2382—2015

5.1功能

5.1.1测量仪应具有汽车外廓尺寸的测量功能，包括长、宽、高三个方向，

——长度:≥2000mm；

——宽度:≥1000mm；

——高度:≥1200mm

5.1.2应具有测量结果显示和存储功能；

5.1.3应具有标准通讯接口并提供接口定义和相关通讯协议；

5.1.4应具有测量数据打印功能。

5.2性能

5.2.1显示分度值：1mm

5.2.2测量仪的示值误差：

——宽度、高度：±0.8％或±20mm；

——长度：±0.8％或±50mm。

5.2.3重复性误差：0.8％。

5.2.4示值漂移：按照说明书要求通电预热后,10min为0.5％。

5.3外观

5.3.1各部件表面应清洁、无污渍，且应有清晰的文字标识或符号标志。

5.3.2各部件的焊接处应光滑无虚焊、无裂纹、咬边、夹渣，不应有露底、划伤。电气元件、部件、

插接件装配牢靠，布线整齐、合理。

5.3.3各线路不应裸露在外。

5.3.4数字式显示仪表应无影响读数的缺陷。

5.4安全

5.4.1应具有接地装置和接地标志，安装使用时应可靠接地。

5.4.2应具有良好的绝缘性能，其电源对地（外壳）的绝缘电阻不得小于5MΩ。

5.4.3电源对地（外壳）应耐受频率50Hz、正弦波、电压有效值3kV【交流电（50Hz、3kV）】、历

时1min的交流电压试验，不应发生飞弧、击穿现象。

5.4.4使用激光传感器作为测量器件，其安全等级标准应符合GB7247.1-2012中I类和II级技术

要求。

5.5环境适应性

5.5.1低温贮存试验

传感器、光电部件应能承受-40℃，时间为16h的低温试验，试验后，常温下放置4h，应能正

常工作。

5.5.2高温贮存试验

传感器、光电部件应能承受70℃，时间为16h的高温
