JJF 1630-2017 分布式光纤温度计校准规范

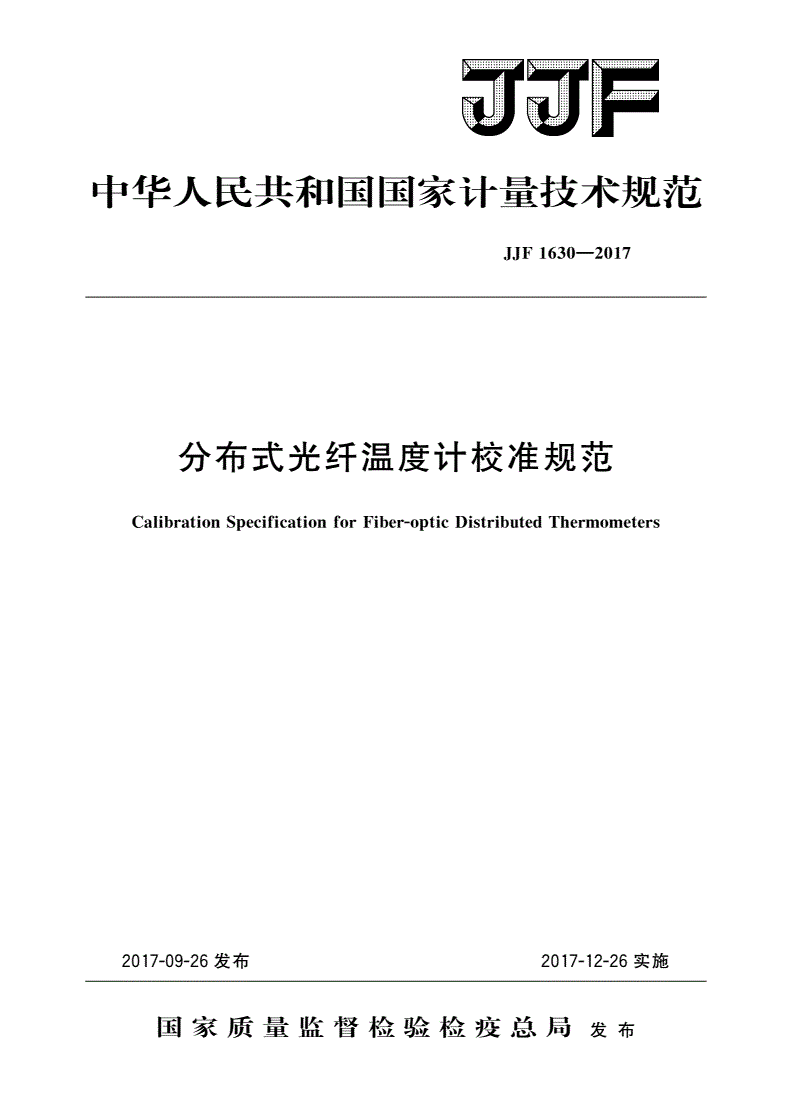

中华人民共和国国家计量技术规范

JJF1630—2017

分布式光纤温度计校准规范

CalibrationSpecificationforFiber-opticDistributedThermometers

2017-09-26发布2017-12-26实施

国家质量监督检验检疫总局发布

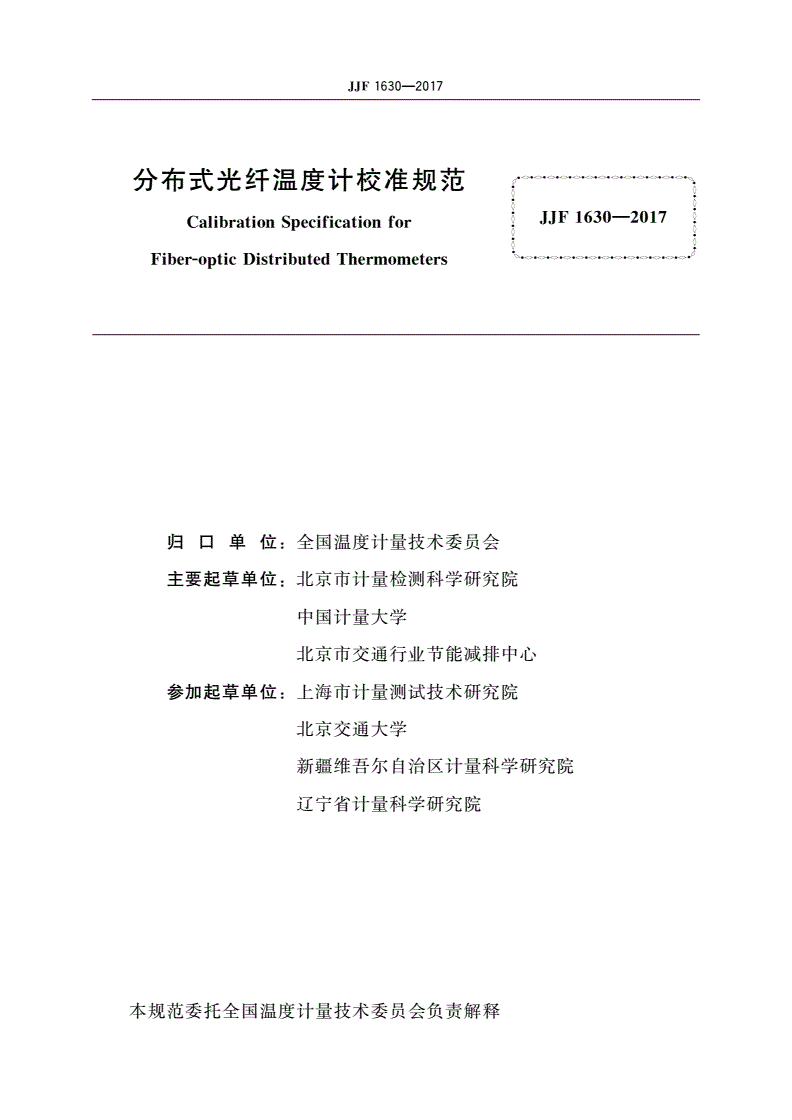

JJF1630—2017

分布式光纤温度计校准规范

CalibrationSecificationforJJF1630—2017

p

Fiber-opticDistributedThermometers

归口单位全国温度计量技术委员会

:

主要起草单位北京市计量检测科学研究院

:

中国计量大学

北京市交通行业节能减排中心

参加起草单位上海市计量测试技术研究院

:

北京交通大学

新疆维吾尔自治区计量科学研究院

辽宁省计量科学研究院

本规范委托全国温度计量技术委员会负责解释

JJF1630—2017

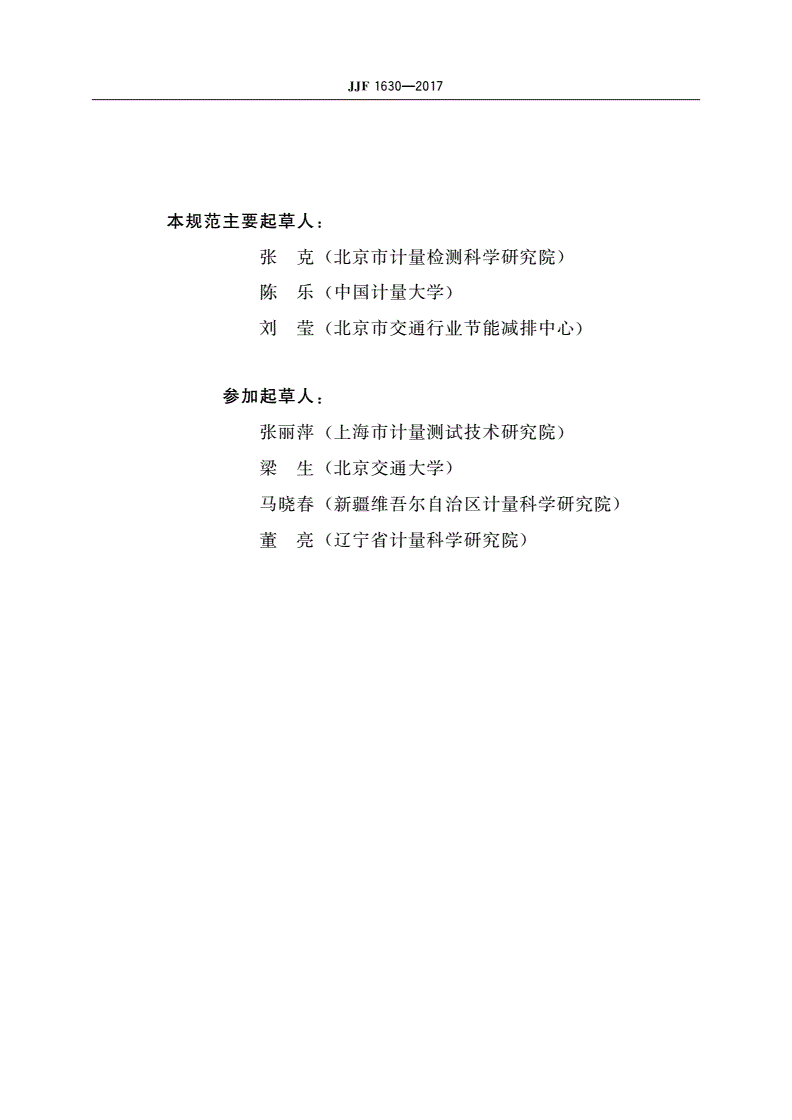

本规范主要起草人

:

张克北京市计量检测科学研究院

()

陈乐中国计量大学

()

刘莹北京市交通行业节能减排中心

()

参加起草人

:

张丽萍上海市计量测试技术研究院

()

梁生北京交通大学

()

马晓春新疆维吾尔自治区计量科学研究院

()

董亮辽宁省计量科学研究院

()

JJF1630—2017

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语

3……………………(1)

分布式光纤温度计

3.1…………………(1)

感温光纤

3.2……………(1)

最小感温长度

3.3………………………(1)

温度定位

3.4……………(1)

概述

4……………………(1)

计量特性

5………………(2)

校准条件

6………………(3)

环境条件

6.1……………(3)

标准器及配套设备

6.2…………………(3)

校准项目和校准方法

7…………………(3)

校准项目

7.1……………(3)

校准方法

7.2……………(3)

校准结果的处理

7.3……………………(5)

校准结果的表达

8………………………(5)

附录分布式光纤温度计校准原始记录

A……………(7)

附录校准证书内页格式

B……………(9)

附录分布式光纤温度计最小感温长度的验证方法

C………………(10)

附录分布式光纤温度计温度示值误差校准不确定度评定实例

D…(11)

Ⅰ

JJF1630—2017

引言

本规范依据国家计量校准规范编写规则起草其中测量结果不

JJF1071—2010《》,

确定度的评定依据测量不确定度评定与表示进行

JJF1059.1—2012《》。

本规范为首次发布

。

Ⅱ

JJF1630—2017

分布式光纤温度计校准规范

1范围

本规范适用于分布式光纤温度计在范围内的校准在其他温度范围

(-20~100)℃,

的校准可以参考本规范

。

2引用文件

本规范引用下列文件

:

标准铂电阻温度计

JJG160

电工电子产品环境试验概述和指南

GB/T2421.1—2008

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语

分布式光纤温度计

3.1fiber-opticdistributedthermometer

是利用光纤几何上的一维传输特性进行测量在整个光纤长度上对应光纤路径分布

,

的温度进行连续测量的系统系统提供了获取温度的空间分布状况和随时间变化状态

。。

感温光纤

3.2temperature-sensingopticalfiber

在分布式光纤温度计中具有感温功能的光纤或光缆

。

最小感温长度

3.3minimumlengthoftemperature-sensing

分布式光纤温度计对沿光纤长度分布的温度进行准确测量所需要的感温光纤的最小

长度

。

温度定位

3.4temperaturepositioning

在分布式光纤温度计的定位功能中以温度位置关系通过感温光纤温度极值确定

,-

的相应的感温光纤长度位置

。

注:本规范所述温度极值,表示当校准温度高于环境温度时,取最高值;当校准温度低于环境

温度时,取最低值。

4概述

分布式光纤温度计又称为分布式光纤测温系统是一种用于实时测量空间温度场的

,

测量系统主要包括分布式光纤温度计主机和感温光纤感温光纤既是传感介质也是传

。。

输介质目前分布式光纤温度计主要采用光纤拉曼散射的温度效应测温感温光纤所处

。,

空间各点温度场调制了光纤中传输的拉曼散射波经解调后将空间温度场的信息实时

,,

显示出来在时域中利用光时域反射由光纤中光的传播速度和背向散射光回波时间

;,,

对测温点进行定位分布式光纤温度计的最小感温长度也称空间分辨力或标准报警长

。,

度在实际测量中只有感温光纤的浸没长度不小于其最小感温长度分布式光纤温度计

,,

1

JJF1630—2017

才能获得其相应的测温准确度分布式光纤温度计工作原理框图见图分布式光纤温

。1,

度计瞬时记录示意图见图

2。

图分布式光纤温度计工作原理框图

1

图分布式光纤温度计瞬时记录示意图

2

5计量特性

温度示值误差

5.1

分布式光纤温度计的温度示值误差应不超过

±1.0℃。

温度定位重复性

5.2

分布式光纤温度计的温度定位重复性应不超过

1m。

注:以上指标不做合格判定。

2

JJF1630—2017

6校准条件

环境条件

6.1

环境温度环境湿度

6.1.1:15℃~35℃;:(25~75)%RH

电工电子产品环境试验概述和指南

[(GB/T2421.1—2008)]

电测仪器设备的环境条件应满足其相应要求

6.1.2。

标准器及配套设备

6.2

标准器及配套设备见表

1。

表1测量用标准器及配套设备

序号设备名称技术要求用途

铂电阻温度计二等标准测量范围温度标准器

1,-20℃~100℃

级电测设备配接标准器后最小分辨力相当于

电测设备0.05,,配套电测设备

2

0.01℃

温度
