GB/T 3629-2017 钽及钽合金板材、带材和箔材

ICS77.150.9'9

H63,

止

中华人民

和国国家标准

2夕尸、

GB/T3629—2017

代替GB/T3629—.2006

钜及钜合金板材、带材和箱材

Tantalumandtantalumalloysheet,stripandfoil

201710-14发布

2018-05-01实施

中华人民共和国国家质益监督检验检疫总局

发布

中国国家标谁化管理委员会

GB/T3629一2017

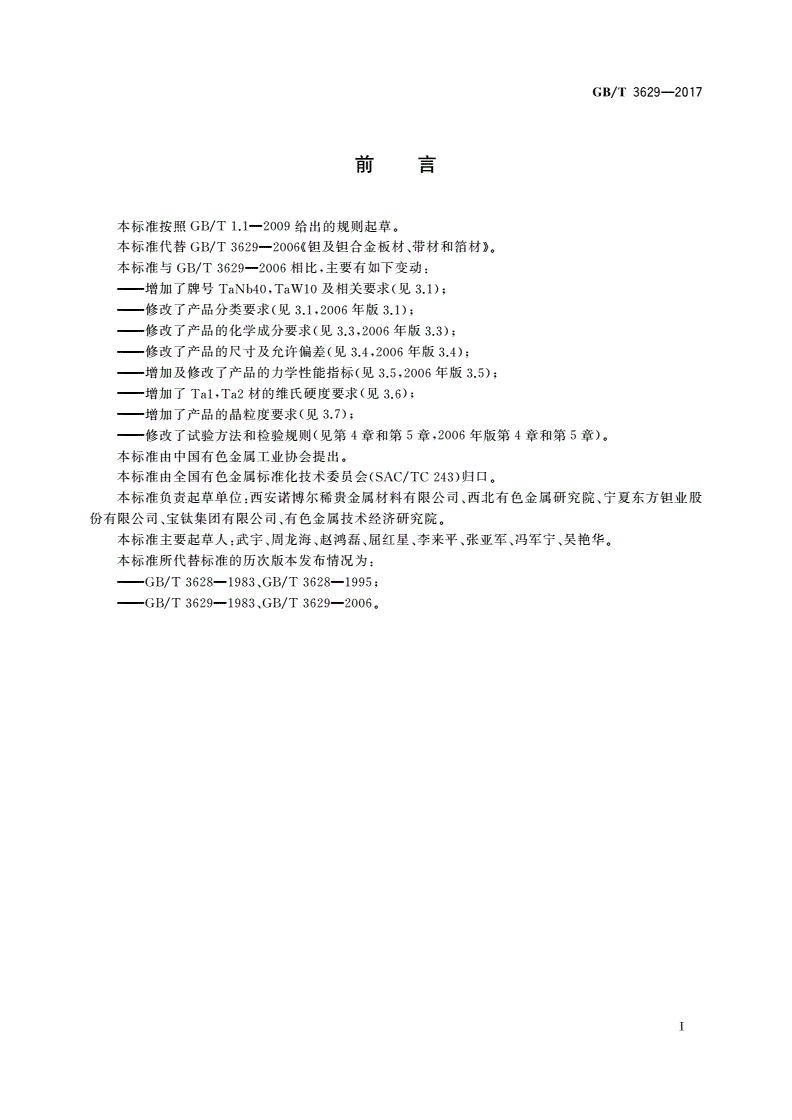

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB/T3629—2006《钜及钜合金板材、带材和销材》。

本标准与GB/T3629—2006相比，主要有如下变动：

—增加了牌号TaNb40,TaWIO及相关要求（见3.1);

—修改了产品分类要求（见3.1,2006年版3.1);

—修改了产品的化学成分要求（见3.3,2006年版3.3);

—修改了产品的尺寸及允许偏差（见3.4,2006年版3.4);

—增加及修改了产品的力学性能指标（见3.5,2006年版3.5);

—增加了Tal,Ta2材的维氏硬度要求（见3.6);

—增加了产品的晶粒度要求（见3.7);

—修改了试验方法和检验规则（见第4章和第5章，2006年版第4章和第5章）。

本标准由中国有色金属工业协会提出。

本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。

本标准负责起草单位：西安诺博尔稀贵金属材料有限公司、西北有色金属研究院、宁夏东方钜业股

份有限公司、宝钦集团有限公司、有色金属技术经济研究院。

本标准主要起草人：武宇、周龙海、赵鸿磊、屈红星、李来平、张亚军、冯军宁、吴艳华。

本标准所代替标准的历次版本发布情况为：

—GB/T3628—1983、GB/T3628—1995;

—GB/T3629—1983、GB/T3629—2006。

I

GB/T3629一2017

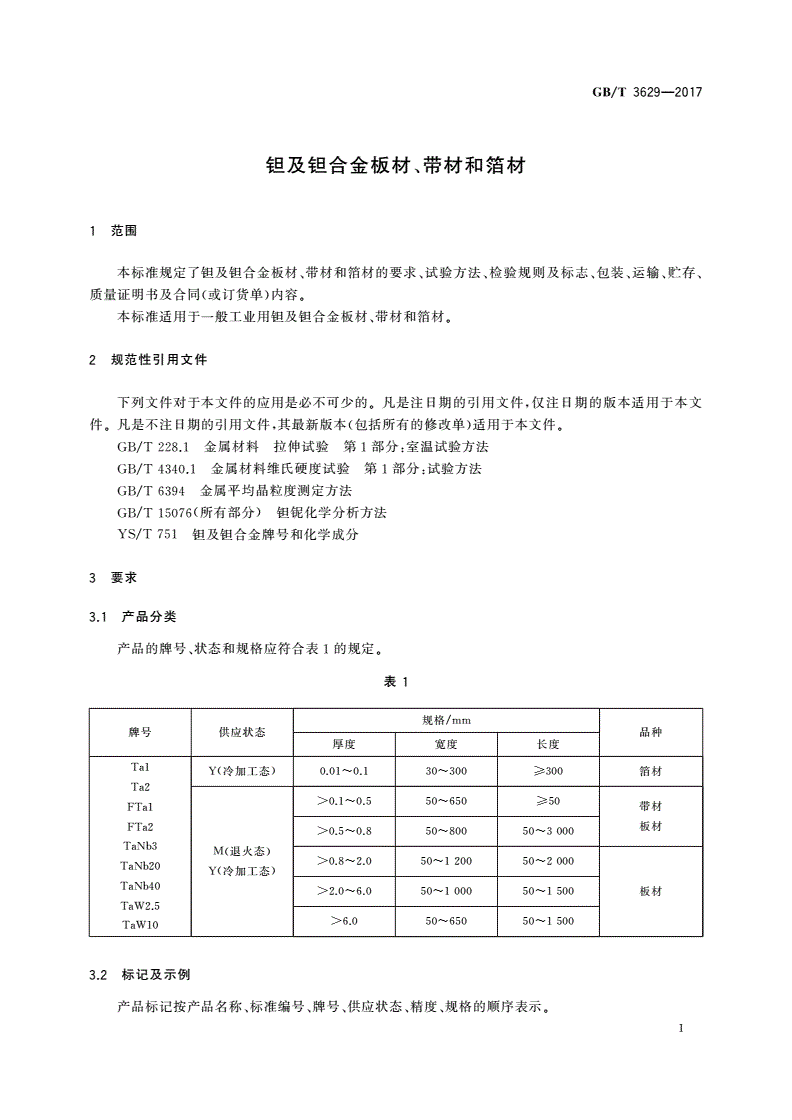

钜及钜合金板材、带材和箱材

1范围

本标准规定了钜及钜合金板材、带材和销材的要求、试验方法、检验规则及标志、包装、运输、贮存、

质量证明书及合同（或订货单）内容。

本标准适用于一般工业用钜及钜合金板材、带材和销材。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用千本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1金属材料拉伸试验第1部分：室温试验方法

GB/T4340.1金属材料维氏硬度试验第1部分：试验方法

GB/T6394金属平均晶粒度测定方法

GB/T15076(所有部分）钜伲化学分析方法

YS/T751钜及钜合金牌号和化学成分

3要求

3.1产品分类

产品的牌号、状态和规格应符合表1的规定。

表1

规格/mm

牌号供应状态品种

厚度宽度长度

TalY(冷加工态）0.01-0.130-300;;:::,300箱材

Ta2

>O.l~0.550-650~50

FTal带材

FTa2>0.5~0.850-80050~3000板材

TaNb3

MC退火态）

>0.8-2.050~120050-2000

TaNb20

Y(冷加工态）

TaNb40

>2.0-6.050~100050-1500板材

TaW2.5

>6.050-65050-1500

TaWlO

3.2标记及示例

产品标记按产品名称、标准编号、牌号、供应状态、精度、规格的顺序表示。

1

GB/T3629一2017

示例：

用Tal制造、退火态、精度为一级、厚度为0.5mm、宽度为200mm、长度为450mm的板材标记为：

板GB/T3629—2017TalMCI)0.5X200X450

3.3化学成分

产品的化学成分应符合YS/T751的规定。

3.4尺寸及允许偏差

3.4.1产品的厚度、宽度、长度及其允许偏差应符合表2的规定。

表2单位为亳米

厚度允许偏差

厚度宽度宽度允许偏差长度长度允许偏差

I[级

1级

>0.01-0.03士0.002士0.00330-300士2.0;_:,,:300

>0.03-0.05士0.004士0.00530-300士2.0;;?!300

>0.05-0.1土0.008士0.0130~300士2.0~300

>0
