CJ/T 374-2011 城镇桥梁球型钢支座

ICS93040

P20.

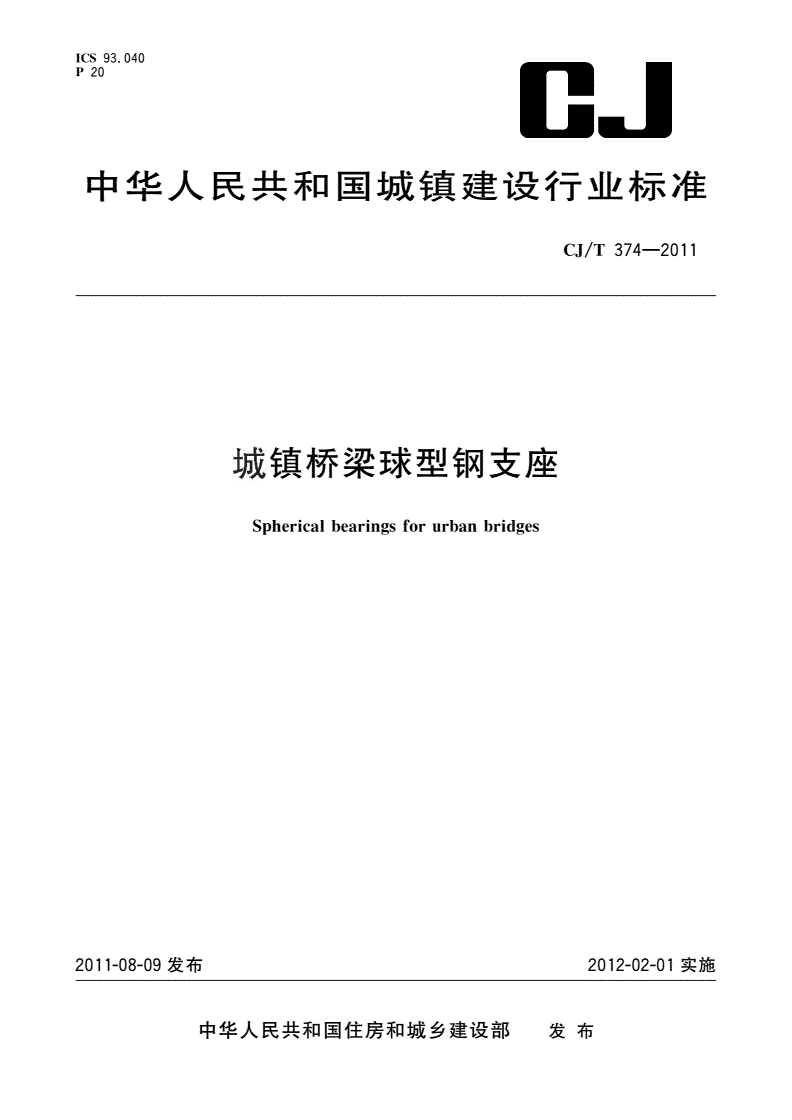

中华人民共和国城镇建设行业标准

CJ/T374—2011

城镇桥梁球型钢支座

Sphericalbearingsforurbanbridges

2011-08-09发布2012-02-01实施

中华人民共和国住房和城乡建设部发布

CJ/T374—2011

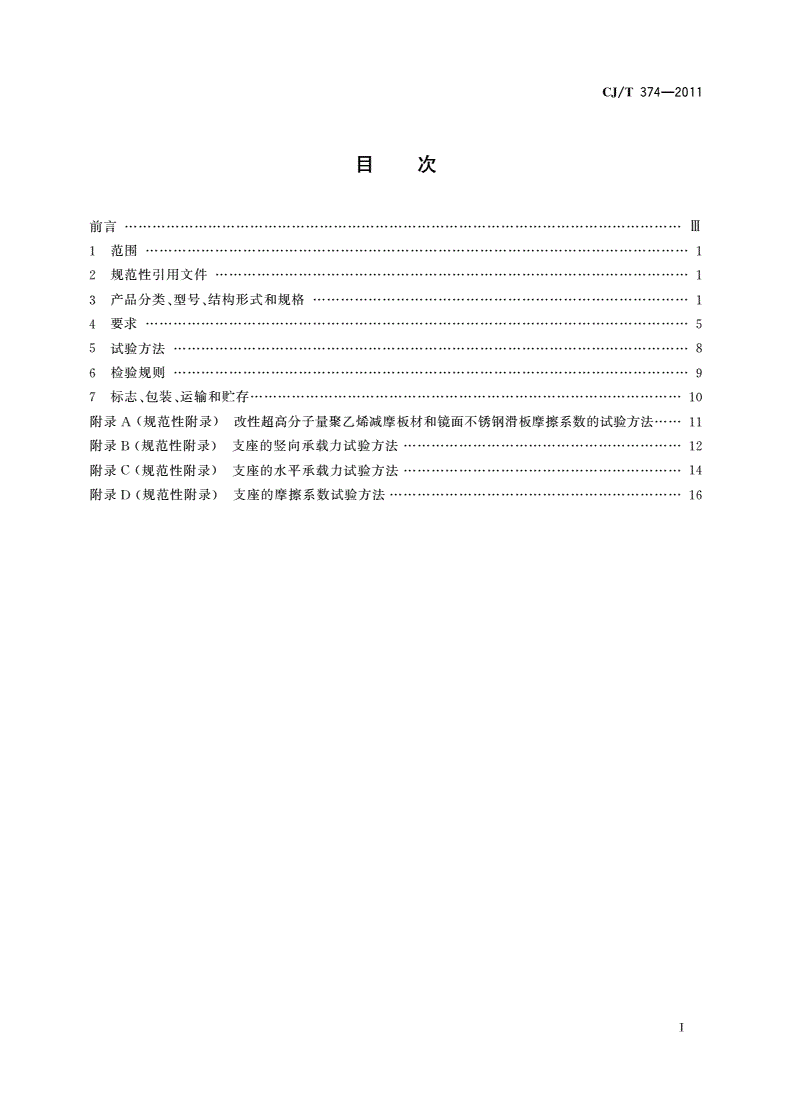

目次

前言…………………………

Ⅲ

范围………………………

11

规范性引用文件…………………………

21

产品分类型号结构形式和规格………………………

3、、1

要求………………………

45

试验方法…………………

58

检验规则…………………

69

标志包装运输和贮存…………………

7、、10

附录规范性附录改性超高分子量聚乙烯减摩板材和镜面不锈钢滑板摩擦系数的试验方法……

A()11

附录规范性附录支座的竖向承载力试验方法……………………

B()12

附录规范性附录支座的水平承载力试验方法……………………

C()14

附录规范性附录支座的摩擦系数试验方法………

D()16

Ⅰ

CJ/T374—2011

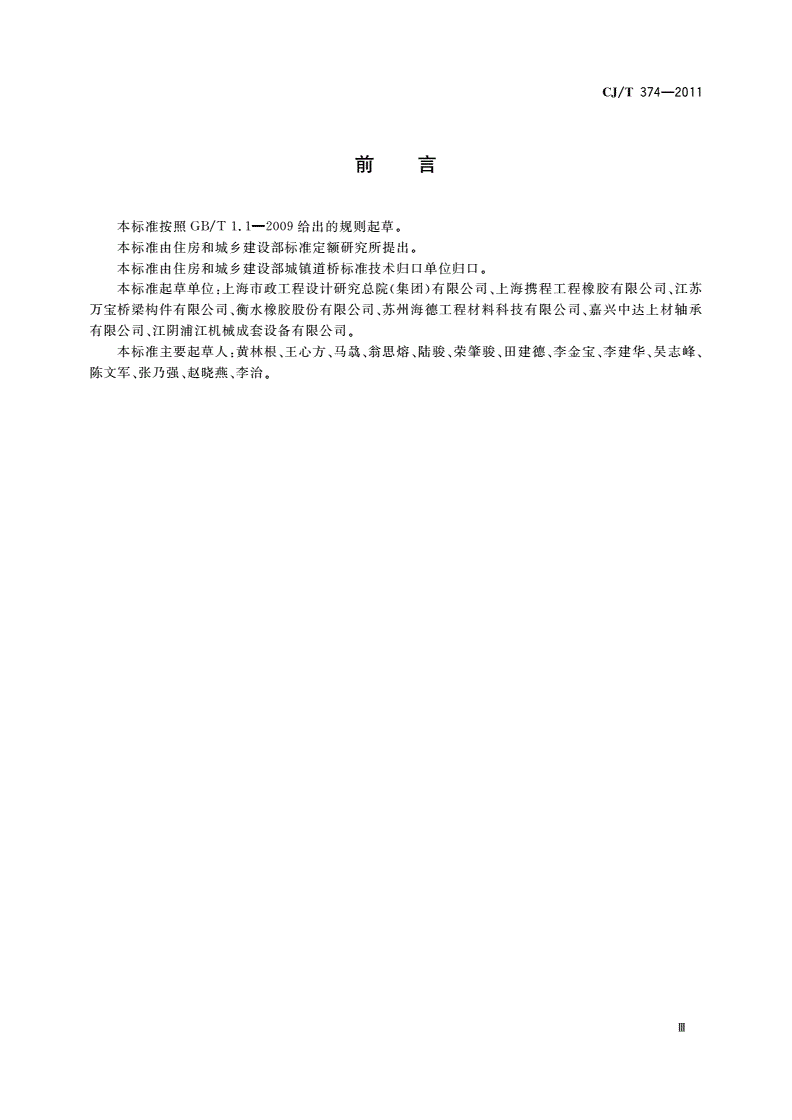

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部城镇道桥标准技术归口单位归口

。

本标准起草单位上海市政工程设计研究总院集团有限公司上海携程工程橡胶有限公司江苏

:()、、

万宝桥梁构件有限公司衡水橡胶股份有限公司苏州海德工程材料科技有限公司嘉兴中达上材轴承

、、、

有限公司江阴浦江机械成套设备有限公司

、。

本标准主要起草人黄林根王心方马骉翁思熔陆骏荣肇骏田建德李金宝李建华吴志峰

:、、、、、、、、、、

陈文军张乃强赵晓燕李治

、、、。

Ⅲ

CJ/T374—2011

城镇桥梁球型钢支座

1范围

本标准给出了城镇桥梁球型钢支座的范围规范性引用文件产品分类型号结构形式和规格要

、、、、、

求试验方法检验规则标志包装运输和贮存的一般原则

、、、、、。

本标准适用于城镇桥梁竖向承载力在的球型钢支座公路桥梁轨道交通

,1000kN~60000kN。、

及其他工程结构中所使用的球型钢支座可参照执行

。

2规范性引用文件

下列文件所包含的条文对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版

,。,

本适用于本文件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

优质碳素结构钢技术条件

GB/T699

碳素结构钢

GB/T700

塑料非泡沫塑料密度的测定第部分浸渍法液体比重瓶法和滴定法

GB/T1033.11:、

(GB/T1033.1—2008,ISO1183-1:2004,IDT)

塑料拉伸性能测定

GB/T1040(GB/T1040—2006,ISO527-3,ISO527-1,IDT)

不锈钢冷轧钢板和钢带

GB/T3280—2007

压痕硬度

GB/T3398.1—2008(H132/60)

磁性金属基体上非磁性覆盖层厚度测量磁性方法

GB/T4956

铸钢件超声探伤及质量评级方法

GB/T7233—2009

一般工程用铸造碳钢件

GB/T11352

金属覆盖层工程用铬电镀层

GB/T11379(neqISO6-158:1984)

桥梁球型支座

GB/T17955—2009

不锈钢和耐热钢牌号及化学成分

GB/T20878—2007

硅脂

HG/T2502

公路钢筋混凝土及预应力混凝土桥涵设计规范

JTGD62—2004

公路桥涵钢结构及木结构设计规范

JTJ025—1986

公路桥涵施工技术规范

JTJ041

公路桥梁钢结构防腐涂装技术条件

JT/T722—2008

铁路桥梁盆式橡胶支座

TB/T2331—2004

3产品分类型号结构形式和规格

、、

31产品分类

.

311球型支座具有承受竖向荷载和适应结构水平位移和转角的功能产品分类主要按其水平向位移

..,

的特性

:

代号双向活动支座具有双向位移性能不承受水平荷载的作用

a)SX,:,;

1

CJ/T374—2011

代号单向活动支座具有单向位移性能在限位方向能承受水平荷载

b)DX,:,;

代号固定支座承受各向水平荷载水平位移受到限制

c)GD,:,。

312球形支座按其承受水平向荷载特性分类

..:

型表示水平承载力为竖向力的一般适用于地震区地震动峰值加速度为地

a)Ⅰ10%,6°、0.05g

区的桥梁

;

型表示水平承载力为竖向力的一般适用于地震区地震动峰值加速度为地

b)Ⅱ15%,7°、0.10g

区的桥梁

;

型表示水平承载力为竖向力的一般适用于地震区地震动峰值加速度为

c)Ⅲ22.5%,7°、0.15g

地区的桥梁

。

32型号

.

321标记方法

..

支座型号标记方法如下

:

322标记示例

..

示例1

:

球型钢支座设计竖向承载力为的双向活动支座纵向位移量为横向位移量为转角

30000kN,±150mm,±30mm,

为标记为

±0.02rad。:

CZQZ30000SX/Z150/H30/j0.02。

示例2

:

球型钢支座设计竖向承载力为设计水平承载力为竖向力的的单向活动支座纵向位移量为

5000kN,15%,±100mm,

转角为标记为

±0.04rad。:

CZQZ5000DX/Z100/j0.04Ⅱ。

33结构型式

.

331球型支座由上支座板含不锈钢板球冠衬板平面减摩板球面减摩板下支座板螺柱和防尘

..()、、、、、

结构等主要部件组成满足各项规定的球型支座还可据需要在主体结构上增加对应装置或部件构

。,,,

成可承受拉力的抗拉支座或支座高度可以在一定范围内调整的调高支座双向活动支座结构示意图见

。

图单向支座结构示意图见图固定支座结构示意图见图单向活动支座宜在侧向设置滑动摩

1;2;3。

擦副

。

2

CJ/T374—2011

上支座板

1———;

球冠衬板

2———;

下支座板

3———;

平面减摩板

4———;

球面减摩板

5———;

上预埋钢板

6———;

下预埋钢板

7———;

支座下螺柱

8———;

支座上螺柱

9———;

支座防尘罩

10———。

图1双向活动支座示意图

侧向滑动摩擦副

0———;

上支座板

1———;

球冠衬板

2———;

下支座板

3———;

平面减摩板

4———;

球面减摩板

5———;

上预埋钢板

6———;

下预埋钢板

7———;

支座下螺柱

8———;

支座上螺柱

9———;

支座防尘罩

10———。

图2单向活动支座示意图

3

CJ/T374—2011

上支座板

1———;

球冠衬板

2———;

下支座板

3———;

平面减摩板

4———;

球面减摩板

5———;

上预埋钢板

6———;

下预埋钢板

7———;

支座下螺柱

8———;

支座上螺柱

9———;

支座防尘罩

10———。

图3固定支座示意图

332支座顶板的厚度及下支座板球窝底部的最小厚度不宜小于底座短边长的

..1/20。

333球面减摩板的球心角可以视所承受水平力的大小在范围内选用

..,35°~45°。

334为了固定平面和球面减摩板应在球冠衬板和下支座板上设置倒角凹槽用以镶嵌平面和球面

..,,

减摩板倒角凹槽的深度δ不应小于减摩板的厚度具体尺寸见图

。1/2;4。

图4镶嵌减摩板倒角凹槽的示意图

335在验算支座上下座板处的混凝土的局部受压强度时应按球冠衬板与上下座板的接触面通

..、,、,

过刚性角扩大的有效受压面积进行计算支座下支承垫石的混凝土强度等级不应小于

45°。C40。

336支座的安装应采用定位螺栓和预埋锚柱螺栓的受力计算可参照中的

..,JTJ025—19861.3.20

规定水平力由全部定位螺栓平均承担

,。

337支座宜设置上下预埋钢板支座配置的锚柱先期随同预埋钢板一起埋设在墩台垫石中

..。,。

338预埋板上的螺栓孔应采用钻孔不应采用气割孔

..,。

339上下预埋钢板与支座相接触的面应进行必要的机械加工平面平整度应达到对角线长度尺寸

..,

的要求以保证与支座的良好接触下预埋板应设置浇筑孔和排气孔以保证板下混凝土密实

0.3‰,。,。

4

CJ/T374—2011

34规格

.

341支座竖向承载力分类

..

每级递增

a)1000kN~20000kN500kN;

每级递增

b)20000kN~60000kN2000kN。

342支座水平向承载力分类

..

支座水平承载力分为竖向力的共级

10%、15%、22.5%,3。

343双向和单向活动支座沿结构主位移方向的位移各分为

..±50mm,±100mm,±150mm,

和五级双向活动支座的横向位移量为

±200mm±250mm;±30mm。

344支座的竖向转角分和三级

..±0.02rad,±0.04rad±0.06rad。

345在供需双方约定的情况下可采用上述系列之外的规格

..,。

4要求

41性能

.

411球型支座适用温度范围

..:-40℃~60℃。

412球型支座的设计竖向承载力水平向承载力允许竖向转角应满足的规定

..、、3.4。

413在额定竖向力作用下支座竖向压缩变形h应符合下式规定

..,Δ:

hH

Δ≤0.01

式中

:

h为支座竖向压缩变形

Δ———,mm;

H为支座的总高

———,mm。

414单向活动支座在约束方向的容许活动量应小于或等于对于轨道交通宜根据列车运行

..±3mm。

速度调整
