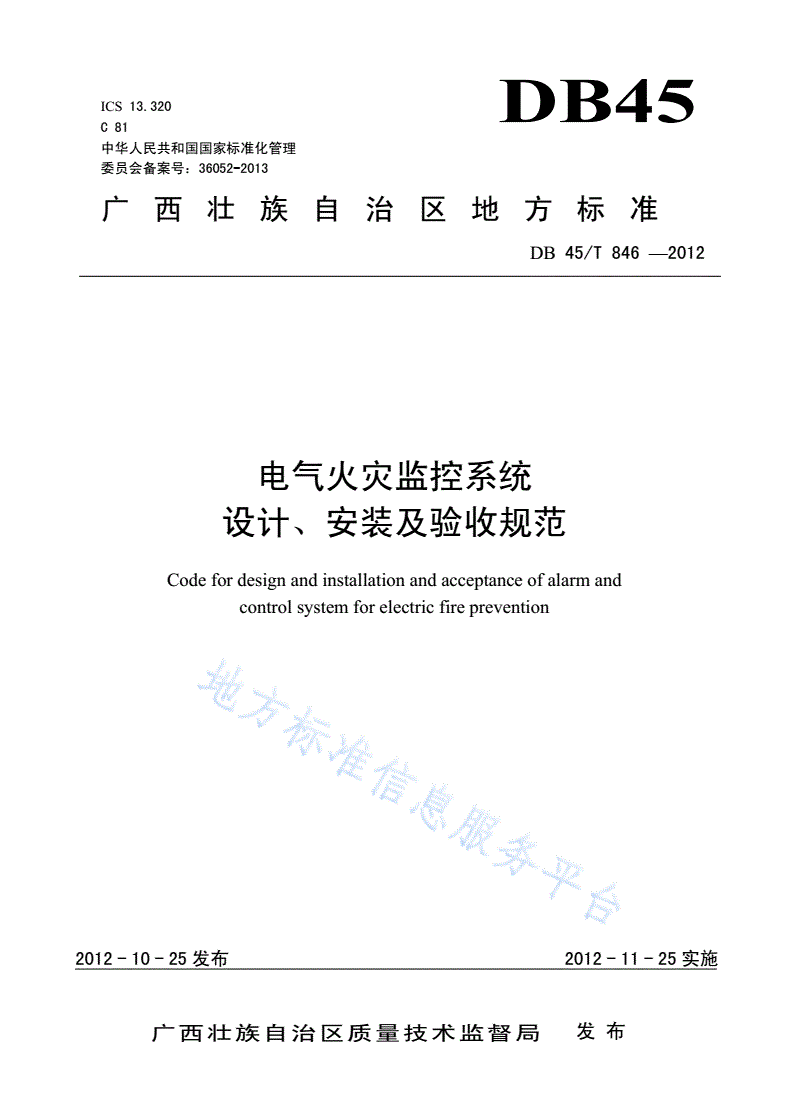

DB45/T 846-2012 电气火灾监控系统设计、安装及验收规范

ICS13.320

C81DB45

中华人民共和国国家标准化管理

委员会备案号：36052-2013

广西壮族自治区地方标准

DB45/T846—2012

电气火灾监控系统

设计、安装及验收规范

Codefordesignandinstallationandacceptanceofalarmand

controlsystemforelectricfireprevention

2012-10-25发布2012-11-25实施

广西壮族自治区质量技术监督局发布

1DB45/T808—2012

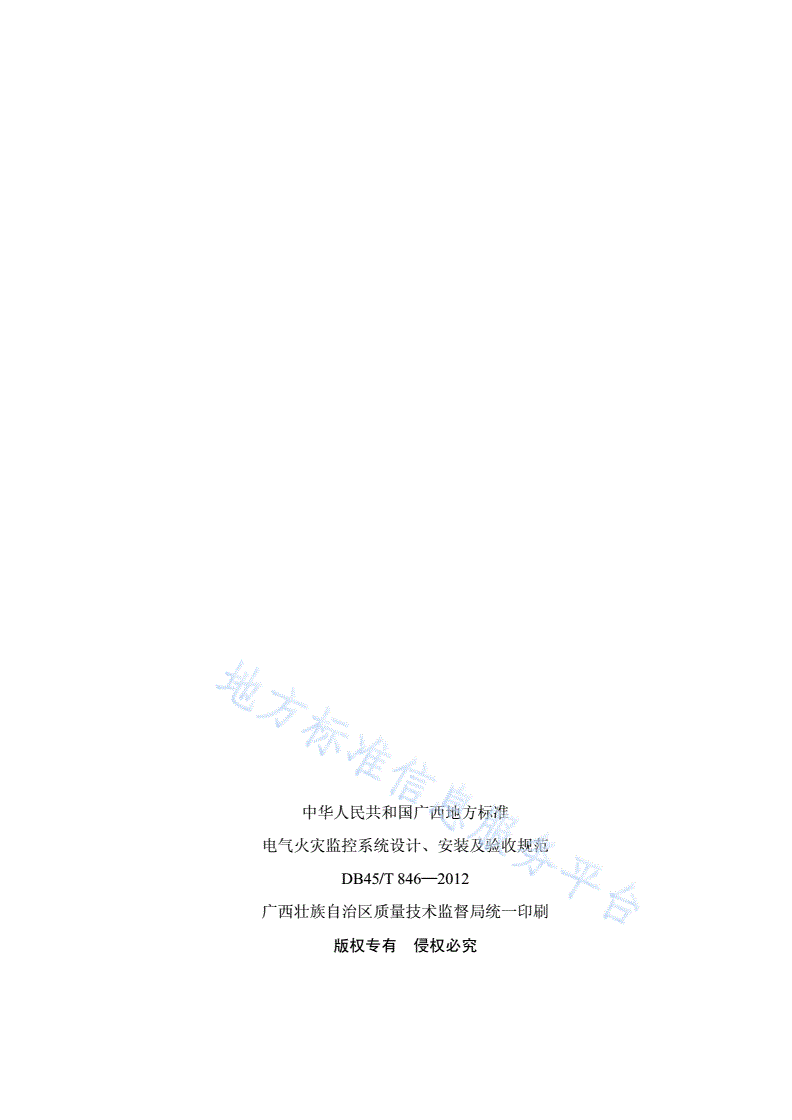

中华人民共和国广西地方标准

电气火灾监控系统设计、安装及验收规范

DB45/T846—2012

广西壮族自治区质量技术监督局统一印刷

版权专有侵权必究

I

DB45/T846—2012

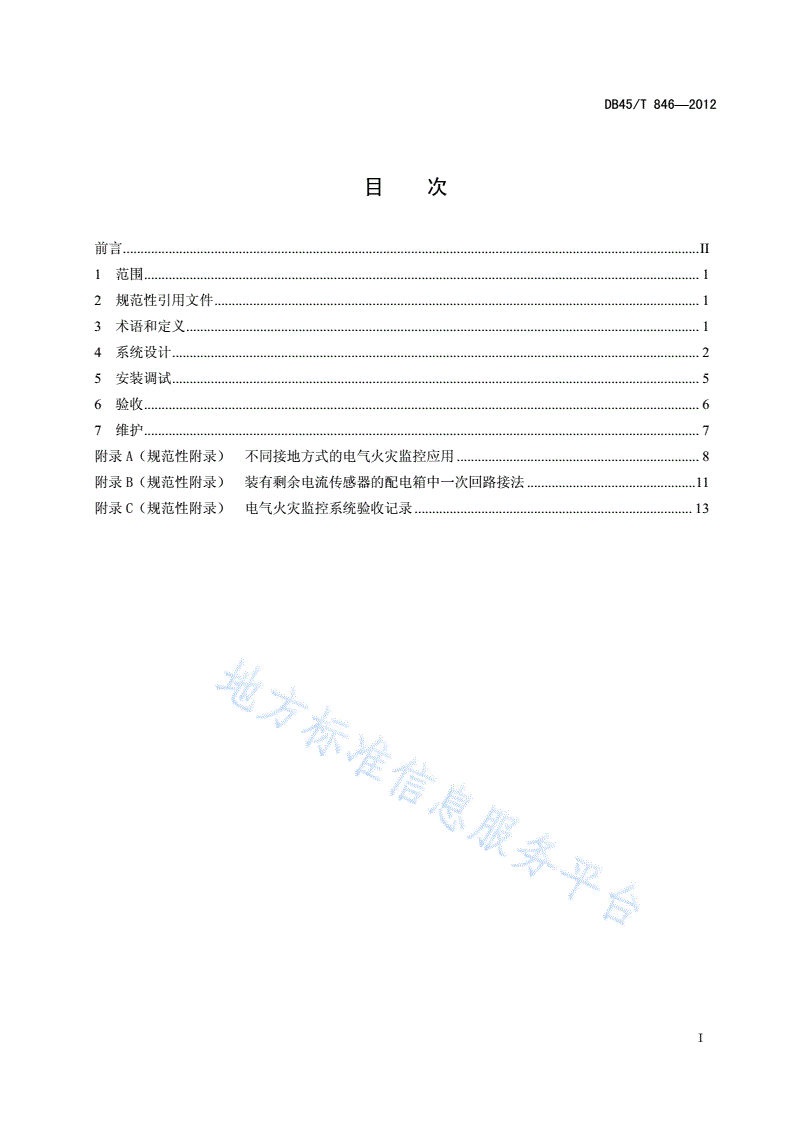

目次

前言....................................................................................................................................................................II

1范围..............................................................................................................................................................1

2规范性引用文件..........................................................................................................................................1

3术语和定义..................................................................................................................................................1

4系统设计......................................................................................................................................................2

5安装调试......................................................................................................................................................5

6验收..............................................................................................................................................................6

7维护..............................................................................................................................................................7

附录A（规范性附录）不同接地方式的电气火灾监控应用.....................................................................8

附录B（规范性附录）装有剩余电流传感器的配电箱中一次回路接法................................................11

附录C（规范性附录）电气火灾监控系统验收记录...............................................................................13

I

DB45/T846—2012

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由广西壮族自治区公安厅消防局提出并归口。

本标准主要起草单位：广西壮族自治区公安厅消防局、上海华宿电气技术有限公司、广西富迪嘉电

子科技有限公司、广西华蓝设计（集团）有限公司。

本标准主要起草人：常万森、邓炳华、罗晖、尹维、张博、余龙山、张敏杰、徐群英、陈肖梅、黎

威、邓明、王涛。

本标准为首次发布。

II

DB45/T846—2012

电气火灾监控系统设计、安装及验收规范

1范围

本标准规定了电气火灾监控系统的术语和定义、适用范围、系统设计、安装调试、验收维护。

本标准适用于电气火灾监控系统的设计、安装调试和验收维护。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本规

范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB14287（所有部分）电气火灾监控系统

GB50116火灾自动报警设计规范

3术语和定义

GB14287、GB50116界定的以及下列术语和定义适用于本文件。

3.1

电气火灾监控系统

当被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的

系统，它由电气火灾监控设备、电气火灾监控探测器组成。

3.2

电气火灾监控设备

能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记

录并保存报警信息的装置。

3.3

电气火灾监控探测器

探测被保护线路中的剩余电流、温度等电气火灾危险参数变化的探测器。

3.4

独立式电气火灾监控探测器

具有独立监控报警功能的电气火灾监控探测器。

3.5

非独立式电气火灾监控探测器

无独立监控报警功能的电器火灾监控探测器。

3.6

剩余电流式电气火灾监控探测器

当被保护线路剩余电流达到报警设定值时，探测器应在60s内发出报警信号，并通过系统总线将信

号发送至电气火灾监控设备。

1

DB45/T846—2012

3.7

测温式电气火灾监控探测器

当被监视部位温度达到报警设定值时，探测器应在40s内发出报警信号，并通过系统总线将信号发

送至电气火灾监控设备。

3.8

剩余电流传感器

测量被保护线路中的剩余电流值变化的传感器，由剩余电流互感器组成。

3.9

温度传感器

测量被保护线路中线缆或铜排温度变化的传感器。

3.10

系统总线

电气火灾监控设备与各电气火灾监控探测器之间传输数字信号的物理传输介质。

3.11

电气火灾远程服务系统

远程监控城市内各建筑电气火灾安全状态的系统，该系统由电气火灾监控系统、电气火灾网络接入

模块、有线网络组成。

3.12

电气火灾网络接入模块

用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。

3.13

有线网络

用于电气监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。

4系统设计

4.1一般规定

4.1.1电气火灾监控系统的设计应由具有消防设计相关资质的设计单位进行设计。

4.1.2电气火灾监控系统宜为独立的系统，对于设置有火灾自动报警系统的场所，宜作为其子系统，

没有设置火灾自动报警系统的场所，可单独设置电气火灾监控系统，承担火灾发生前电力系统自身可能

引发火灾的监控报警任务。

4.1.3电气火灾监控设备应实时显示电气火灾监控参数（如剩余电流数值、温度数值）和报警部位（包

括楼层、配电箱编号等），能人工在线查询、设定和修改各电气火灾监控探测器的有关参数，应具有系

统巡检功能、声报警要求、实时监控报警、系统故障报警功能。

4.1.4电气火灾监控探测器宜为独立的系统部件，不宜与断路器、智能电力仪表等功能产品合二为一。

4.1.5独立式电气火灾监控探测器宜为面板仪表型结构，所有显示、操作均应在配电箱柜面板上进行，

并应能显示电气火灾监控参数（如剩余电流数值、温度数值）。

4.1.6电气火灾监控系统应具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报

警信号。

4.1.7监控节点少于2
