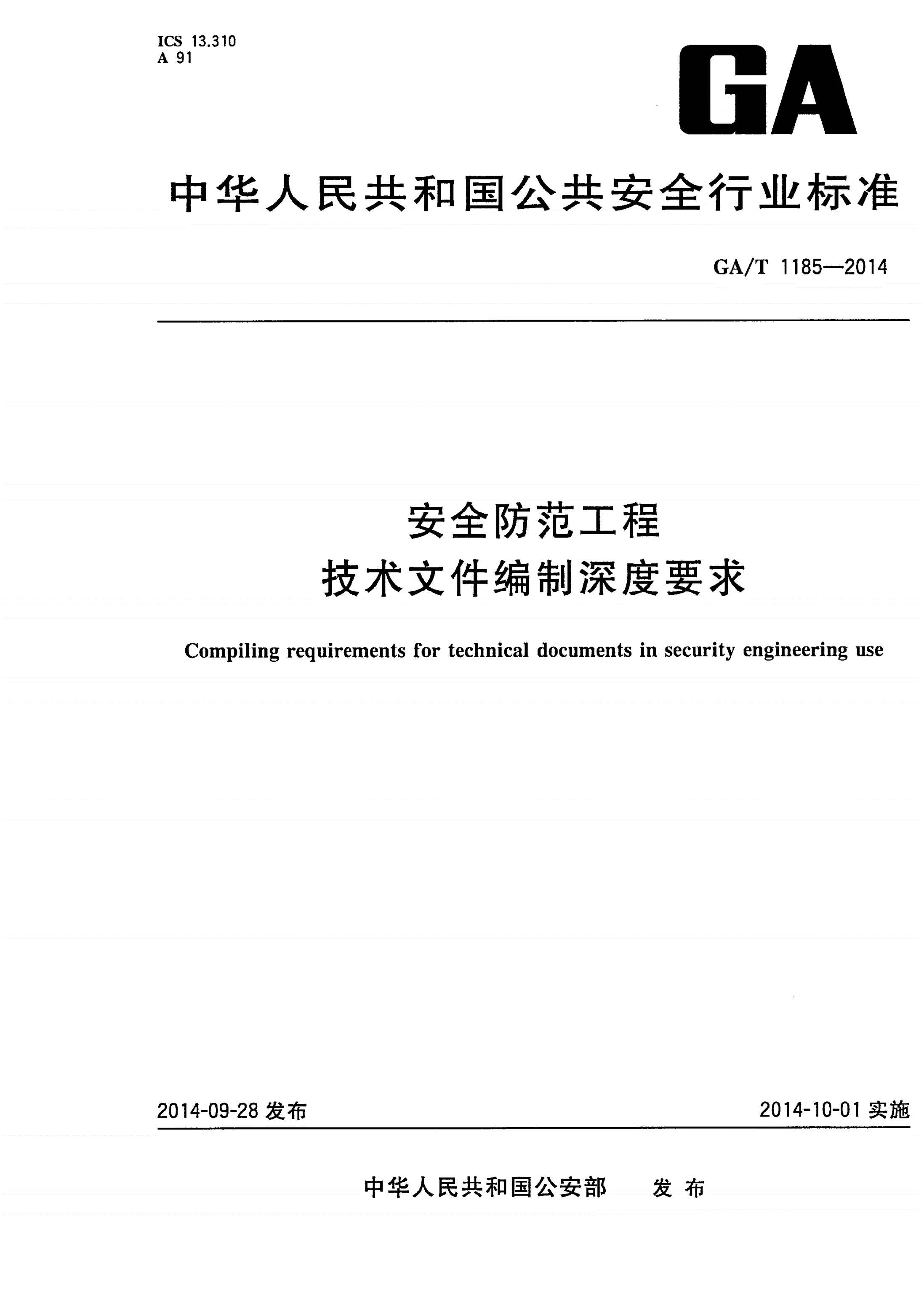

GA/T 1185-2014 安全防范工程技术文件编制深度要求

ICS13.310

A91

中华人民共和国公共安全行业标准

/—

GAT11852014

安全防范工程

技术文件编制深度要求

ㅤㅤㅤㅤ

Comilinreuirementsfortechnicaldocumentsinsecuritenineerinuse

pgqygg

2014-09-28发布2014-10-01实施

中华人民共和国公安部发布

/—

GAT11852014

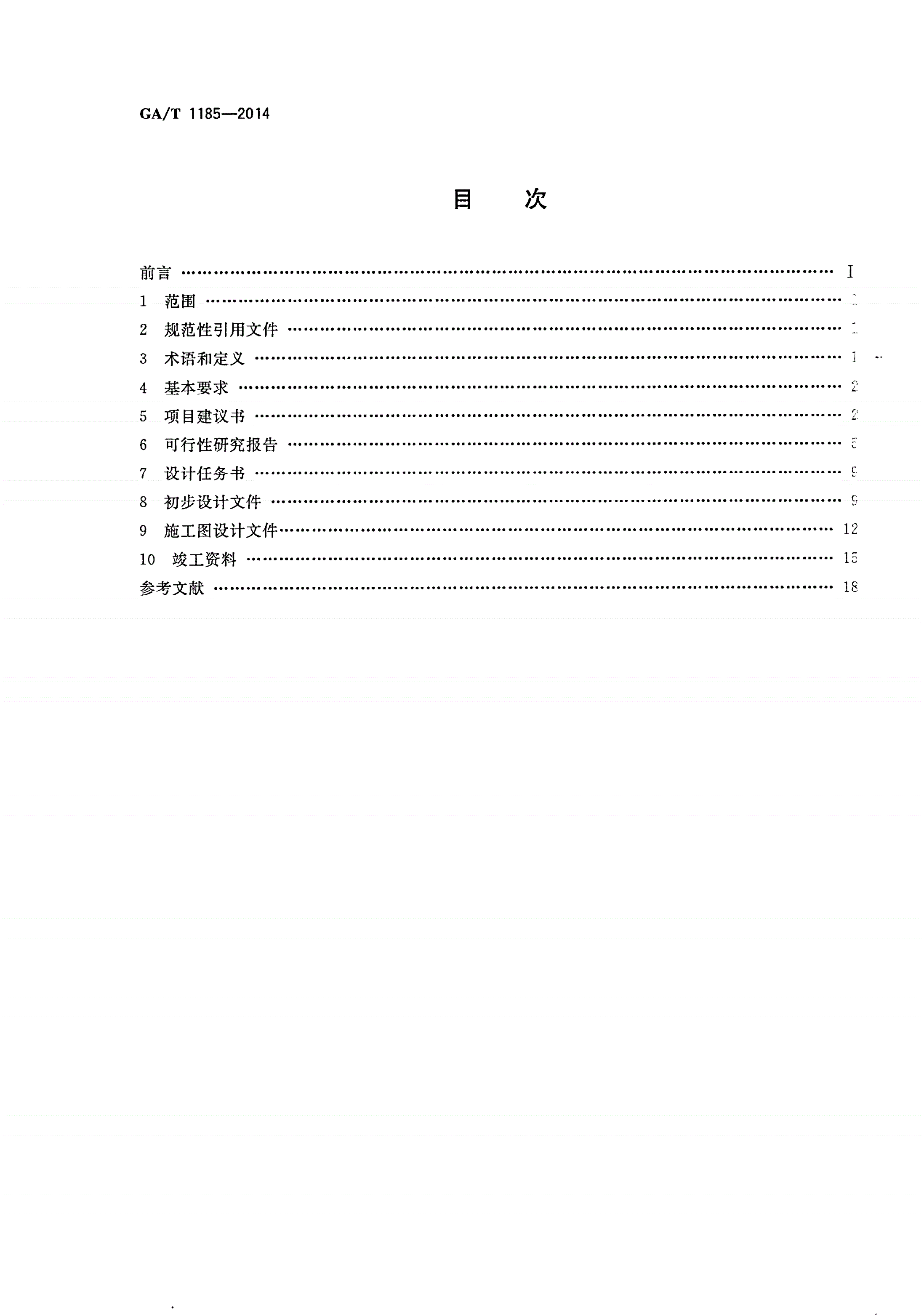

目次

前言…………………………Ⅰ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4基本要求…………………2

5项目建议书………………2

6可行性研究报告…………………………5

7设计任务书………………9

8初步设计文件……………9

施工图设计文件…………………………12

9

10竣工资料………………15

参考文献……………………18

ㅤㅤㅤㅤ

/—

GAT11852014

安全防范工程

技术文件编制深度要求

1范围

本标准规定了安全防范工程建设技术文件的编制深度要求。

,、

本标准适用于安全防范工程建设技术文件的编制安全防范工程建设技术文件的论证评审可参照

执行。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

GB50348安全防范工程技术规范

/建筑电气制图标准

GBT50786

/安全防范工程建设与维护保养费用预算编制办法

GAT70

/安全防范系统通用图形符号

GAT74

ㅤㅤㅤㅤ

3术语和定义

下列术语和定义适用于本文件。

3.1

设计任务书desinassinment

gg

、,

由项目建设单位编制的确定安全防范工程建设项目和建设方案的基本文件是设计工作的指令性

文件。

3.2

项目建议书roectroosal

pjpp

、、建安全防范工程向其主管部门申报的书面申请文件。

项目建设单位或项目法人针对新建改建扩

,。

是项目建设单位或项目法人根据安全防范需要提出的建议性文件是拟建项目总体设想的框架性文件

3.3

可行性研究feasibilitstud

yy

,、、,

在安全防范工程建设项目投资决策前通过安全管理需求分析市场分析技术分析和财务分析等

、。

对安全防范工程建设项目的技术可行性与经济合理性进行的分析论证和综合评价建设项目可行性

研究的输出为可行性研究报告。

3.4

初步设计reliminardesin

pyg

,

在批准的可行性研究报告的基础上通过对安全防范工程建设项目设计方案或重大技术问题的解

,、、。

决方案进行综合技术分析论证技术上的适用性可实施性可靠性和经济上的合理性建设项目初步

设计的输出为初步设计文件。

1

/—

GAT11852014

3.5

施工图设计constructiondrawindesin

gg

,,、

在批准的初步设计文件基础上通过与其他专业的配合及设计计算采用文字和图纸的方式详细

、,。

量化准确地表达建设项目的设计内容是指导项目实施的重要依据施工图设计的输出为施工图设计

文件。

3.6

竣工资料documentsofcomletion

p

、,

建设项目完成后形成的真实反映项目建设全过程和项目真实面貌的文件集是项目建成后开展使

、、。

用维护保养改建与扩建等工作的基础资料

4基本要求

、、、、

4.1安全防范工程建设技术文件包括项目建议书可行性研究报告设计任务书初步设计文件施工

、。

图设计文件竣工资料等

,、,、

4.2编制技术文件时应符合国家行业和地方有关安全防范工程建设的管理规定应正确选用国家

,。

行业和地方标准规范采用的版本均应为现行的有效版本

4.3技术文件的编制深度应按以下原则进行:

),;

a项目建议书应满足项目立项和编制可行性研究报告的需要

),;

b可行性研究报告应满足编制初步设计文件的需要

),、;

c设计任务书应作为编制初步设计文件施工图设计文件的基本依据

),ㅤㅤㅤㅤ,

d方案设计文件应满足编制初步设计文件的需要方案设计文件编制深度可参照本标准的相关

;,;

要求对于投标方案设计文件编制深度应满足招标书的要求

),;,

e初步设计文件应满足编制施工图设计文件的需要对于代初步设计的可行性研究报告其编

制深度应满足初步设计的要求;

),、;

f施工图设计文件应满足设备材料采购非标准设备制作和工程施工的需要

),、、。

g竣工资料应作为项目建成后使用维护保养改建与扩建的依据和凭证

;/,

4.4现场勘察报告的编制应满足GB50348的要求图纸的编制应满足GBT50786的要求图形符号

应符合/的规定。

GAT74

,

4.5当设计合同对技术文件编制深度另有要求时技术文件编制深度应同时满足本标准和设计合同的

要求。

5项目建议书

5.1一般要求

、。

5.1.1项目建议书应能够为安全防范工程建设的立项提供投资决策依据

,。

5.1.2编制项目建议书前可进行现场勘察

,,

5.1.3项目建议书应结合建设单位的安全防范现状着重分析原有安全防范措施的差距和不足提出

,、。

安全防范的实际需求突出安全防范工程建设的必要性紧迫性

,、、

5.1.4项目建议书应简练概括地表达建设项目的主要内容包括项目概况安全防范现状描述项目建

、、、、、、、

设的必要性需求分析项目建设的条件建设依据建设方案综述系统设计项目机构和人员项目建

、、、。

设进度安排投资额度及资金筹措效益与风险分析结论和附件等

2

/—

GAT11852014

,。

5.1.5项目建议书设计文本的形式可以是文字描述也可以是文字结合图形描述

5.2编制深度要求

5.2.1项目概况

项目概况包括:

):、、;

a项目基本信息项目名称建设地点建设方名称等

):、、、、。

b项目建设地概况区域位置地形地貌气象条件水文地质电磁环境等

5.2.2安全防范现状描述

安全防范现状描述的内容包括:

)(、、);

a现有安全防范包括人力防范实体防范技术防范等措施

b)现有安全防范系统的概况。

5.2.3项目建设的必要性

项目建设的必要性包括:

)、、;

a简述有关政策法规周边社会环境安全防范管理等与项目建设相关的内容

b)分析原有安全防范措施存在的主要问题和差距;

),。

c提出安全防范实际工作中需要解决的问题阐述安全防范工程建设的意义和必要性

5.2.4需求分析

ㅤㅤㅤㅤ

需求分析的内容包括:

),、;

a根据国家现行相关规定或标准规范确定风险等级防护级别或防护要求

)、,,

b根据相应的风险等级防护级别或防护要求进行系统功能和性能需求分析提出项目建设

内容。

5.2.5项目建设的条件

项目建设的条件包括:

)、、;

a政策资源法律法规等支持条件

)、、;

b环境气候技术等场址建设条件

)其他条件。

c

5.2.6建设依据

设计依据的内容包括:

a)主要依据的政策法规文件;

b)采用的主要标准规范。

5.2.7建设方案综述

建设方案综述的内容包括:

a)项目建设的总体原则;

)、();

b项目建设的可量化可考核目标包括安全防范工程建设目标和建设规模等

),//、

c安全防范系统的整体框架描述包括人力防范实体防范技术防范建设的基本内容技术防范

3

/—

GAT11852014

系统的组成和各子系统相互之间的关系等;

)、,。

d对于改建扩建项目概要描述项目建设内容与原有系统之间的关系

5.2.8系统设计

系统设计的内容包括:

)、、、、、()、、

a入侵报警视频安防监控出入口控制电子巡查声音复核停车库场管理专用通信供配

:,,;

电等子系统功能概述设备布置原则主要设备类型及数量等

):,、,;

b防爆安全检查子系统功能概述设备布置原则类型及数量检出物处理设备类型及数量等

):,、;

c安全管理子系统功能概述系统硬件软件配置及数量等

)(、):、;

d监控中心含分控中心设备机房监控中心选址建设和改造内容等

):/、;

e实体防护建设实体防护设施改造建设的内容类型及数量等

):。

f特殊应用说明安全防范工程建设的特殊需求

5.2.9项目组织机构和人员

项目组织机构和人员的内容包括:

)、;

a项目建设单位的组织建设管理体系及其职责

)、;

b项目实施单位的机构人员设置及其职责

)、。

c项目实施后系统运行维护的机构人员配置和技术能力要求

5.2.10项目实施进度

ㅤㅤㅤㅤ

项目实施进度的内容包括:

a)项目建设阶段的划分和相应的建设工期;

b)项目各建设阶段的实施内容和进度安排。

5.2.11投资额度及资金筹措

投资额度及资金筹措的内容包括:

):;

a投资额度说明各项建设内容的估算依据和取费标准

):、;

b项目总投资额度及投资额度表项目建设总投资额项目建设投资额度表及其构成

):(:、

c资金筹措项目投资的资金来源和落实情况说明包括中央投资地方投资和项目建设单位自

筹资金以及相应的资金额度)。

5.2.12效益与风险分析

效益与风险分析的内容包括:

a)项目建成后的效益分析;

),。

b项目建设风险因素的识别和分析对应的风险管理措施

5.2.13附件

附件的内容包括:

)(、);

a与项目建设内容相关的文件如风险分析与评估报告整改通知单等

)、。

b必要的附图附表等

4

/—

GAT11852014

6可行性研究报告

6.1一般要求

6.1.1可行性研究报告应能够为安全防范工程建设提供投资决策依据。

,,。

6.1.2编制可行性研究报告前宜进行现场勘察并编制现场勘察报告

、。,

6.1.3可行性研究报告应细化项目建设需求建设方案和风险分析等内容对于复杂和特殊工程应

、。

对影响安全防范系统功能或性能的技术路线主要设备选型等内容进行必要的多方案比较

、、、,、

6.1.4可行性研究报告应对项目建设规模技术工程经济等方面进行分析完成包括设备选型系统

、、、、、,。

建设人员组织实施计划投资与成本效益及风险等的论证计算和评价选定最佳建设方案

、、()。

6.1.5可行性研究报告包括设计说明设计图纸主要设备清单及工程造价投资估算等

6.2设计说明

6.2.1项目概况

,:

项目概况的内容除应满足5.2.1的要求外还应包括

a)建设单位负责人和建设项目责任人;

b)与项目建设相关的审批信息等。

6.2.2现状描述

,、

现状描述的内容除应满足的要求外还应列出现有安全防范系统的主要软件硬件设备

ㅤㅤㅤㅤ

5.2.2

清单。

6.2.3需求分析和项目建设的必要性

、,:

需求分析和项目建设的必要性的内容除应满足5.2.35.2.4的要求外还应包括

),、、,

a对于改建项目应对现有系统中软硬件设备管线材料等的使用情况和利用价值进行评估进

“、”,、、,

行利用改造或重新选型等定性分析列出原有的主要软硬件设备管线材料等清单确定

、、;

拟利用或改造的软硬件设备管线材料等清单

b)确定安全防范系统的基本框架和主要功能。

6.2.4项目建设条件

,:

项目建设条件的内容除应满足5.2.5的要求外还应包括

),、、、

a项目建设地基础设施条件简述包括建筑总图布置建筑结构特征供配电条件网络与通信条

、;

件道路与交通状况等

),、、。

b项目建设地周边人文环境条件简述包括人员组成
