DB11/T 1774-2020 建筑新能源应用设计规范

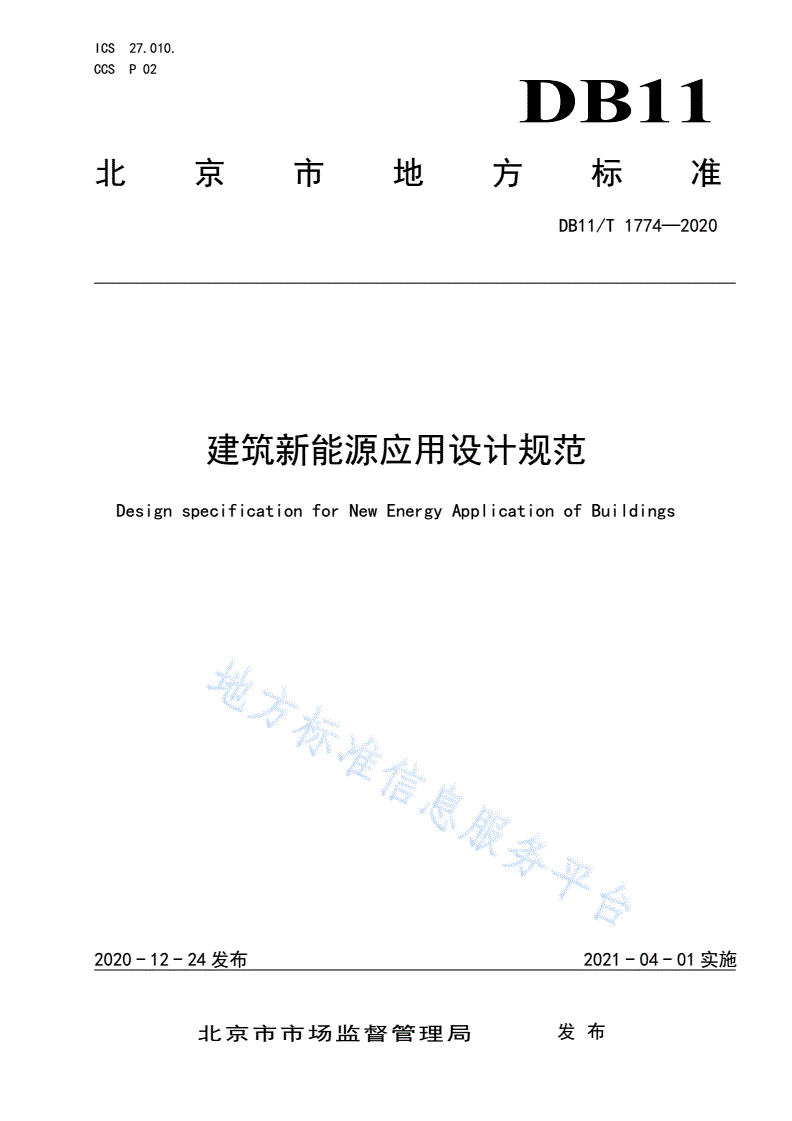

ICS27.010.

CCSP02

DB11

北京市地方标准

DB11/T1774—2020

建筑新能源应用设计规范

DesignspecificationforNewEnergyApplicationofBuildings

2020-12-24发布2021-04-01实施

北京市市场监督管理局发布

DB11/T1774—2020

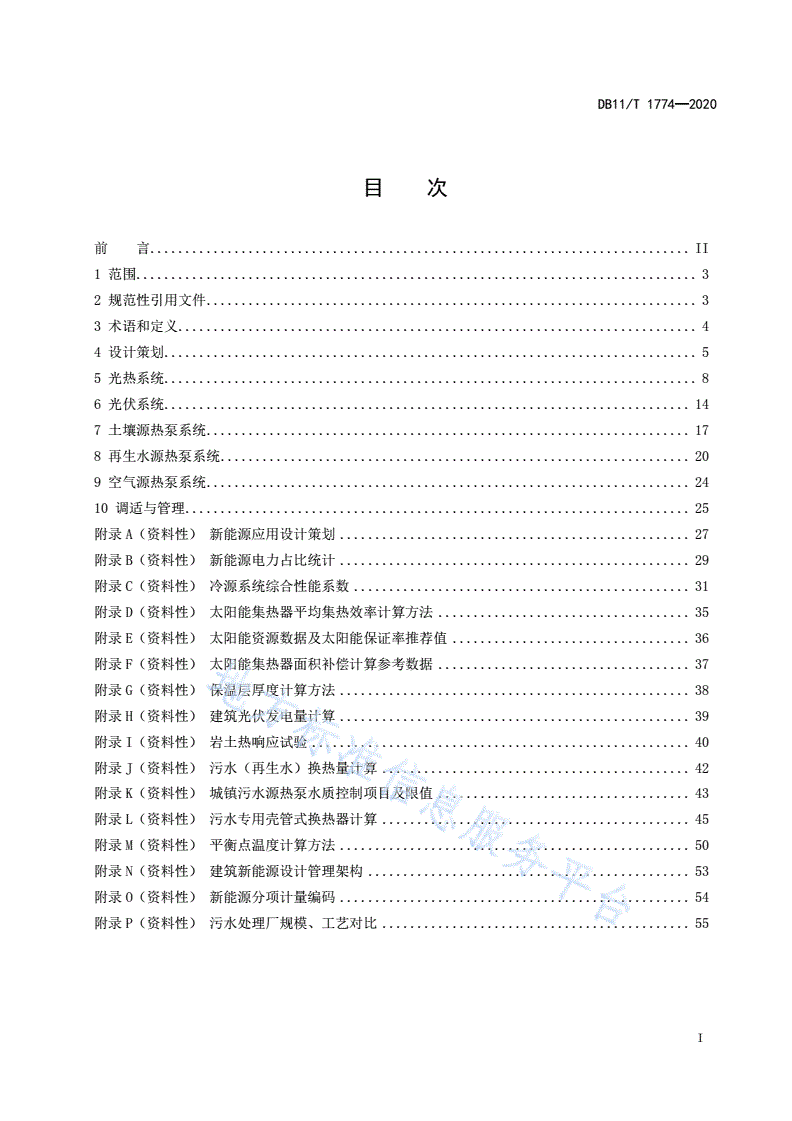

目次

前言.............................................................................II

1范围................................................................................3

2规范性引用文件......................................................................3

3术语和定义..........................................................................4

4设计策划............................................................................5

5光热系统............................................................................8

6光伏系统...........................................................................14

7土壤源热泵系统.....................................................................17

8再生水源热泵系统...................................................................20

9空气源热泵系统.....................................................................24

10调适与管理........................................................................25

附录A（资料性）新能源应用设计策划..................................................27

附录B（资料性）新能源电力占比统计..................................................29

附录C（资料性）冷源系统综合性能系数................................................31

附录D（资料性）太阳能集热器平均集热效率计算方法....................................35

附录E（资料性）太阳能资源数据及太阳能保证率推荐值..................................36

附录F（资料性）太阳能集热器面积补偿计算参考数据....................................37

附录G（资料性）保温层厚度计算方法..................................................38

附录H（资料性）建筑光伏发电量计算..................................................39

附录I（资料性）岩土热响应试验......................................................40

附录J（资料性）污水（再生水）换热量计算............................................42

附录K（资料性）城镇污水源热泵水质控制项目及限值....................................43

附录L（资料性）污水专用壳管式换热器计算............................................45

附录M（资料性）平衡点温度计算方法..................................................50

附录N（资料性）建筑新能源设计管理架构..............................................53

附录O（资料性）新能源分项计量编码..................................................54

附录P（资料性）污水处理厂规模、工艺对比............................................55

I

DB11/T1774—2020

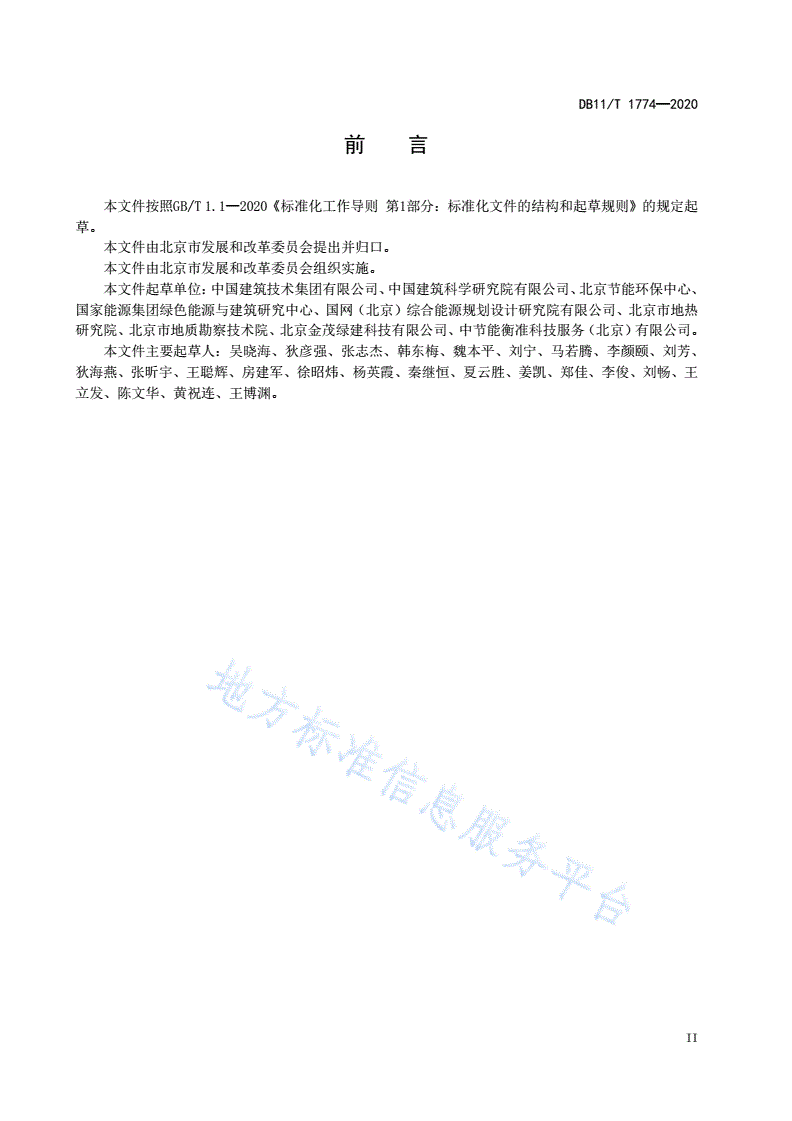

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由北京市发展和改革委员会提出并归口。

本文件由北京市发展和改革委员会组织实施。

本文件起草单位：中国建筑技术集团有限公司、中国建筑科学研究院有限公司、北京节能环保中心、

国家能源集团绿色能源与建筑研究中心、国网（北京）综合能源规划设计研究院有限公司、北京市地热

研究院、北京市地质勘察技术院、北京金茂绿建科技有限公司、中节能衡准科技服务（北京）有限公司。

本文件主要起草人：吴晓海、狄彦强、张志杰、韩东梅、魏本平、刘宁、马若腾、李颜颐、刘芳、

狄海燕、张昕宇、王聪辉、房建军、徐昭炜、杨英霞、秦继恒、夏云胜、姜凯、郑佳、李俊、刘畅、王

立发、陈文华、黄祝连、王博渊。

II

DB11/T1774—2020

建筑新能源应用设计规范

1范围

本文件规定了建筑新能源应用的设计原则与基本技术要求，以及新能源系统运行监测基本方法和管

理要求。

本文件适用于新建、改建和扩建民用建筑应用新能源技术向建筑供能的设计。工业建筑、农业建筑

及区域能源系统应用新能源技术可参考使用本文件。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2589综合能耗计算通则

GB/T8175设备及管道绝热设计导则

GB/T14848地下水质量标准

GB17167用能单位能源计量器具配备和管理通则

GB18918城镇污水处理厂污染物排放标准

GB/T21714.2雷电保护第2部分风险管理

GB/T25127.1低环境温度空气源热泵（冷水）机组第1部分：工业或商业用及类似用途的热泵（冷

水）机组

GB/T25127.2低环境温度空气源热泵（冷水）机组第2部分：户用及类似用途的热泵（冷水）机

组

GB/T25857低环境温度空气源多联式热泵（空调）机组

GB/T35727中低压直流配电电压导则

GB/T36963光伏建筑一体化系统防雷技术规范

GB/T37408光伏发电并网逆变器技术要求

GB/T37526太阳能资源评估方法

GB/T37835太阳辐照度确定过程一般要求

GB50016建筑设计防火规范

GB50019采暖通风与空气调节设计规范

GB50021岩土工程勘察规范

GB50027供水水文地质勘察规范

GB50057建筑物防雷设计规范

GB50189公共建筑节能设计标准

GB50366地源热泵系统工程技术规范

GB50736民用建筑供暖通风与空气调节设计规范

GB/T51161民用建筑能耗标准

GB/T51368建筑光伏系统应用技术标准

CJJ101埋地塑料给水管道工程技术规程

CJ/T337城镇污水热泵热能利用水质

1

DB11/T1774—2020

JGJ/T365太阳能光伏玻璃幕墙电气设计规范

DB11/T461民用建筑太阳能热水系统应用技术规程

DB11/T635村镇住宅太阳能采暖应用技术规程

DB11/687公共建筑节能设计标准

DB11/T881建筑太阳能光伏系统设计规范

DB11/890城镇污水处理厂水污染物排放标准

DB11/891居住建筑节能设计标准

DB11/T1413民用建筑能耗指标

3术语和定义

下列术语和定义适用于本文件。

3.1

新能源newenergyresources

又称“非常规能源”，相对于常规能源是新利用或正在开发研究的能源。新能源和可再生能源的并

集是清洁能源的组成部分，交集突出了绿色环保属性。

3.2

新能源系统newenergyresourcessystem

以当前煤炭、石油、天然气、水力等常规能源普遍应用技术为参照，采用新技术开发利用有益于绿

色环保的各种能源而构建的新型供能系统，是新技术装备硬件和监控管理软件有机组合的能源系统，组

成形式和应用模式随技术创新应用而不断丰富。

3.3

建筑新能源应用applicationofnewenergyresourcesinbuildings

结合建筑所在地区资源禀赋特点合理采用具备供能条件的新能源，通过多专业协同设计全流程为建

筑匹配适用的新能源系统，以适合的建设运营模式向建筑能源应用场景提供具有绿色环保属性的能源，

既包括建设用地范围内自建新能源系统应用模式，也包括由建设用地范围外输入新能源应用模式。

3.4

电力路由器powerrouter

由多个端口组成的电力能量智能变换及控制装置。

3.5

地源热泵系统ground-sourceheatpumpsystem

以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的

供热空调系统。根据地热能交换系统形式的不同，地源热泵系统分为地埋管地源热泵系统、地下水地源

热泵系统和地表水地源热泵系统。

3.6

2

DB11/T1774—2020

地埋管换热系统groundheatexchangersystem

传热介质通过竖直或水平地埋管换热器与岩土体、地下水进行热交换的地温能交换系统，又称土壤

热交换系统。

3.7

岩土热响应试验rock-soilthermalresponsetest

通过测试仪器，对项目所在场区的勘察测试孔进行一定时间的连续换热试验，获得项目场区岩土体

的初始平均温度、岩土体综合热物性及岩土体换热能力等参数。

3.8

岩土体综合热物性参数parameteroftherock-soilthermalproperties

不含回填材料在内的，地埋管换热器深度范围内，岩土的综合导热系数、综合比热容等。

3.9

再生水reclaimedwater，renovatedwater

污水经过处理后，达到一定的水质标准，满足某种使用功能要求，可以进行有益使用的水。

3.10

二级水secondarytreatedwastewater

污水在一级处理的基础上，主要采用生物处理方法去除溶解性污染物，达到二级处理标准的再生水。

3.11

中水tertiarytreatedwastewater

污水处理厂的二级出水再经过深度处理后得到的再生水。

3.12

再生水源热泵系统sewagesourceheatpumpsystem

以再生水为低温热源，由水源热泵机组、再生水换热系统、建筑物内末端系统组成的供冷供热系统。

4设计策划

4.1一般规定

4.1.1应结合项目所在地能源供应条件、太阳能资源条件、地质勘查报告，策划选用适宜的新能源系

统形式与应用模式，评估对区域环境的影响。

4.1.2具备新能源开发利用条件的建筑，设计文件中应包括新能源应用系统。

4.1.3应明确新能源应用目标并分解到专业，策划内容见附录A。

4.1.4建筑室外新能源装备应确保自身结构安全和雷电隔离防护安全。

3

DB11/T1774—2020

4.1.5建筑设计能耗应符合GB/T51161能耗指标约束值。

4.1.6应采用适宜的分级、分户、分类和分项计量方式。

4.1.7应明确建筑能效设计目标，制定能效提升措施。

4.1.8应提出新能源系统运行能效检测指标和监测数据反馈方式。

4.2能源条件

4.2.1土壤源热泵系统应用前，应根据工程勘察结果评估地埋管换热系统实施的可行性及经济性。

4.2.2土壤源热泵系统设计应根据项目容积率、建筑类型及负荷特性评估设计方案的合理性。

4.2.3太阳能光热、光伏系统应用，应结合建筑外观、结构荷载、布置面积、功能需求、电价政策等

条件进行技术经济分析，设计采用的太阳能资源数据应符合GB/T37526的规定。

4.3总体设计

4.3.1具备新能源应用条件的建筑，应按表1策划完成新能源应用设计专业配置，并制定专业协同计

划。

表1新能源应用设计专业配置

专业配置

新能源应用设计子项选择

建筑结构暖通给排水电气经济

光热系统●■■■□□■

光伏系统○■■□□■■

自建模式

土壤源热泵系统○■□■□□■

（建设用地内）

再生水源热泵系统○■□■■□■

空气源热泵系统○■□■□□■

区域新能源供热、供冷

○■□■□□■

管线输入

外部输入模式

新能源电网专线输入○■□■■

（建设用地外）

新能源交易

●■□□■□

（交易量绿证计算）

其它峰谷负荷柔性调控●■■□■□

注：●表示通常应选择，不具备应用条件应说明原因；○表示可能具备应用条件，结合具体项目选择；

■表示新能源设计方案主要专业；□表示新能源设计方案协同专业，结合具体项目确定。

4

DB11/T1774—2020

4.3.2应进行必要的勘查并按表2完成计算和预测，提出监测计量参数，评估确定新能源应用方案。

表2计算分析任务分解表

常规系统室外景观充电系统工艺系统自建新能源预输入新能源

序号专业计算项目

能耗计算能耗计算能耗计算能耗计算测计算预测计算

1供热■□■□

2供冷■□□□

3供配电■■■□■■

4给排水■□□□

5经济□□□□■■

其它子项

6适用时适用时适用时适用时适用时适用时

（策划时补充）

7建筑综合■■■■■■

注：■表示应包括，计算结果是零也应分析或说明原因；□表示按具体情况确定是否配合计算；

如果计算分析任务存在其它子项，策划时确定任务内容。

4.3.3应确定供能与用能系统框架和设计目标，各专业明确主要设备效率指标和主要系统能效指标。

4.3.4应结合具体项目规模、应用需求和目标定位，明确新能源系统主要设备和损耗材料的设计使用

寿命，以及运行温度、防护等级、通风散热条件要求。

4.3.5应完成新能源供给的建筑能源结构占比计算，其中新能源电力占可比单位面积非供暖能耗的比

例计算，见附录B。

4.3.6采用新能源系统的建筑不应对周边建筑及公共环境产生不利影响。

4.3.7建筑新能源设备荷载应纳入建筑主体结构和围护结构的荷载计算。

4.3.8既有建筑上附加新能源系统时，应对既有建筑的结构安全性和耐久性、电气安全性及建筑耐火

等级进行复核。

4.3.9电驱动蒸气压缩循环冷水(热泵)机组名义工况制冷性能系数COP值，应符合DB11/687的规定。

4.3.10单台电驱动蒸汽压缩循环冷水(热泵)机组制冷综合部分负荷性能系数IPLV值，应符合

DB11/687的规定。

4.3.11采用地源或污水源释热的水冷式制冷机组时冷源系统综合性能系数SCOP值，应按本标准附录

C计算确定，且不应低于附录C规定的限值。

4.3.12电动压缩式冷水机组的装机容量，应直接按空调系统冷负荷计算值选定，不应额外附加。

4.3.13电动压缩式冷水机组的电压等级，应符合DB11/687的规定。

5

DB11/T1774—2020

4.4能源监控计量

4.4.1应监测新能源各子系统运行容量和运行状态，且计量器具应符合GB17167的规定。

4.4.2确定新能源系统监测参数、监测范围。

4.4.3新能源及相关系统应具有监测大数据分析和公示数据上传功能。

4.4.4新能源监控点位数量在包含系统运行所需监控点以外宜预留不少于10%备用。

4.4.5建筑综合能源系统网络架构应结合常规能源与新能源供应条件、能源质量、需求侧管理措施、

并网监控与计量等相关因素进行多方案技术经济比选。

4.4.6设计采用的分项计量项目名称和编码规则应符合DB11/687的规定。

4.4.7大型公共建筑的新能源系统应具备运行监测数据上传功能。

5光热系统

5.1一般规定

5.1.1太阳能光热系统应满足安全、经济、美观的要求，应便于安装和维护，并应与建筑物整体及周

围环境相协调。

5.1.2安装在建筑屋面、阳台、墙面和其他部位的太阳能集热器、支架及连接管线应与建筑功能和建

筑造型一并设计。

5.1.3太阳能光热系统应根据不同区、县和使用条件采取防冻、防结露、防过热、防雷、防雹、抗风、

抗震和保证电气安全等技术措施。

5.1.4太阳能光热系统应优先选用清洁能源作为辅助能源。

5.1.5在既有建筑上增设或改造太阳能光热系统，应经过建筑结构安全复核，满足建筑结构及其他相

应的安全性要求，并通过施工图设计文件审查合格后，方可实施。

5.2集热系统

5.2.1太阳能热水系统负荷计算应符合DB11/T461的规定，太阳能采暖系统负荷计算应符合DB11/T

635的规定，太阳能空调系统负荷计算应符合DB11/687和DB11/891的规定。

5.2.2公共建筑宜选择集中式太阳能系统，居住建筑宜选择分散式太阳能系统。

5.2.3太阳能光热系统所使用的太阳能集热器热性能参数应符合表3规定：

表3不同类型太阳能集热器性能参数

热性能参数（基于采光面积）

工质类型集热器类型

瞬时效率截距总热损系数W/(m2·℃)

液体工质平板型太阳能集热器≥0.72≤6.0

6

DB11/T1774—2020

表3不同类型太阳能集热器性能参数（续）

真空管型太阳能集热器

≥0.62≤3.0

（无反射器）

真空管型太阳能集热器

≥0.52≤2.5

（有反射器）

太阳能空气集热器

≥0.60≤9.0

（平板型）

气体工质

太阳能空气集热器

≥0.45≤3.0

（真空管型）

注1：太阳能空气集热器热性能参数为空气流量0.025kg/(s·m2)下的测试结果；

注2：太阳能集热器平均集热效率计算方法见本标准附录D。

5.2.4集热系统面积

5.2.4.1用于太阳能热水系统的集热器总面积宜按下列方法计算：

a)直接式太阳能热水系统集热器面积应按公式1计算：

∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（1）

式中：

2

Ac——集热器总面积，单位为平方米（m）；

Qw——日均用水量，单位为千克每天（kg/d）；

Cw——水的定压比热容，单位为千焦每千克摄氏度[kJ/(kg·℃)]；

tend——贮热水箱内的设计温度，单位为摄氏度（℃）；

ti——水的初始温度，单位为摄氏度（℃）；

2

JT——集热器采光面上的年平均日太阳辐照量，单位为千焦每平方米天[kJ/(m•d)]，宜参考本文

件附录E选取；

F——太阳能保证率（%），宜参考本文件附录E选取；

ηcd——基于总面积的集热器平均集热效率（%），根据经验取值宜为0.25～0.50，具体取值应根据

集热器产品的实际测试结果，由设备供应商提供；

ηL——管路及贮热装置热损失率（%），根据经验取值宜为0.20～0.30。

b)间接式太阳能热水系统集热器面积应按公式2计算：

∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（2）

式中：

2

AIN——间接系统集热器总面积，单位为平方米（m）；

2

FRUL——集热器总热损系数，单位为瓦每平方米摄氏度[W/(m·℃)]；平板型集热器宜取4～6

W/(m2·℃)，真空管型集热器宜取1～2W/(m2·℃)，具体数值应根据集热器产品的实际测试结果，由设备

供应商提供；

2

Uhx——换热器传热系数，单位为瓦每平方米摄氏度[W/(m·℃)]；

2

Ahx——换热器换热面积，单位为平方米（m）。

7

DB11/T1774—2020

5.2.4.2用于太阳能采暖系统的集热器总面积宜通过动态模拟计算确定。采用简化计算方地时，应

符合下列规定：

a)短期蓄热直接式太阳能采暖系统集热器总面积应按公式3计算：

86400QfJ

AC=∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（3）

JTηηcdL(1)−

式中：

QJ——太阳能集热系统设计负荷，单位为瓦（W）；

2

JT,12——集热器采光面上12月平均日太阳辐照量，单位为焦每平方米天[J/（m•d）]，参考本文件

附录D选取；

c)季节蓄热直接式太阳能采暖系统集热器总面积应按公式4计算：

86400QJSfD

AC，S=∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（4）

Jaηcd(1−ηηL)(DDS+−(365SS))

式中：

2

Ac,s——季节蓄热直接系统集热器总面积，单位为平方米（m）；

2

Ja——集热器采光面上的年平均日太阳辐照量，单位为焦每平方米天[J/（m•d）]，参考本文件附

录E选取；

Ds——北京地区采暖期天数，单位为天（d），取121d；

ηs——季节蓄热系统效率（%），根据经验宜取0.7～0.9。

d)间接式太阳能采暖系统集热器总面积按本标准公式2计算。

5.2.4.3用于太阳能空调系统的集热器总面积宜通过动态模拟计算确定。采用简化计算方法时，应

符合下列规定：

a)直接式太阳能空调系统集热器总面积应按公式5计算：

∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（5）

式中：

Q——空调冷负荷，单位为瓦（W）；

R——设计太阳能空调负荷率（%）；宜取40%～50%；

J——空调设计日集热器采光面上的最大总太阳辐照度，单位为瓦每平方米（W/m2），宜取800

W/m2～900W/m2；

COP——热力制冷机组性能系数，无量纲，根据经验取值宜为0.6～0.7，具体数值由设备供应商提

供。

e)间接式太阳能空调系统集热器总面积按公式2计算。

5.2.4.4太阳能集热器宜在朝向正南，或南偏东、偏西20°的朝向范围内设置；系统全年使用时，

倾角宜取40°；系统侧重夏季使用时，倾角宜取30°；系统侧重冬季使用时，倾角宜取50°；当受

实际条件限制，安装倾角无法满足要求时，应按公式6对集热器面积进行补偿计算：

AB=As/Rs∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（6）

式中：

8

DB11/T1774—2020

2

AB——进行面积补偿后实际确定的太阳能集热器面积，单位为平方米（m）；

2

As——按集热器方位正南，倾角为40°，计算得出的太阳能集热器总面积，单位为平方米（m）；

Rs——太阳能集热器补偿面积比，见本文件附录F。

5.2.4.5放置在建筑外围护结构上的太阳能集热器，冬至日集热器采光面的日照时数不应少于6h。前、

后排集热器之间应留有安装、维护操作的间距，排列应整齐有序。

5.2.4.6放置在屋面或集热场地上的集热器，前后间距应按公式7下式计算：

D=H↔coth↔cosγ0∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（7）

式中：

D——日照间距，单位为米（m）；

H——前方障碍物的高度，单位为米（m）；

H——计算时刻的太阳高度角，单位为度（°）；

γ0——计算时刻太阳光线在水平面上的投影线与集热器表面法线在水平面上的投影线之间的夹角，

单位为度（°）。

5.3贮热水箱

5.3.1太阳能光热系统贮热水箱可设置在地下室、顶层设备间或技术夹层中，其位置应满足安全运转

以及便于维护的要求。

5.3.2设置贮热水箱的位置应具有相应的排水、防水措施。

5.3.3贮热水箱上方及周围应留有不小于600mm的检修空间。

5.3.4贮热水箱进出口处流速宜小于0.04m/s，且宜采用水流分布器。

5.3.5贮热水箱容积应按下列方法计算：

5.3.5.1用于太阳能热水系统的贮热水箱容积宜按公式8计算：

Vx=KT↔Qw∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（8）

式中：Vx——贮热水箱有效容积，单位为升（L）；

KT——太阳能热水系统贮热水箱有效容积修正系数，无量纲，宜取1.2～1.5。

5.3.5.2用于太阳能采暖系统或太阳能空调系统的贮热水箱容积应根据设计蓄热时间周期及蓄热量

等参数通过模拟计算确定。采用简化方法计算时，可按表4规定的范围选取。

表4太阳能采暖/空调系统贮热水箱容积估算表

系统类型单位采光面积的贮热水箱容积

太阳能采暖系统40L/m2～300L/m2

太阳能空调系统20L/m2～80L/m2

5.4水力计算

5.4.1太阳能集热系统应通过水力计算确定系统管路的管径、长度、布置方式及水力平衡装置。

9

DB11/T1774—2020

5.4.2太阳能集热系统的循环水泵应符合下列要求：

太阳能集热系统循环水泵的流量应按公式9计算：

Gs=gA∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（9）

式中：

3

Gs——单块太阳能集热器工质的设计流量，单位为立方米每小时（m/h）；

A——单块太阳能集热器的总面积，单位为平方米（m2）；

g——集热器工质的单位面积流量，单位为立方米每小时平方米[m3/（h·m2）]，应根据太阳能集热

器产品技术参数确定，当无相关技术参数时，宜根据不同的系统按表5取值。

表5太阳能集热器的单位面积流量

太阳能集热器的单位面积流量

系统类型

[m3/（h·m2）]

太阳能热水系统0.054～0.072

大型太阳能集热系统

0.021～0.06

（集热器总面积大于100m2）

小型直接式太阳能供热采暖系统0.024～0.036

太阳能采暖系统

小型间接式太阳能供热采暖系统0.009～0.012

太阳能空气集热器供热采暖系统36

真空管型太阳能集热器0.032～0.072

太阳能空调系统平板型太阳能集热器0.065～0.080

大型太阳能集热系统

0.020～0.060

（集热器总面积大于100m2）

a)开式太阳能集热系统循环水泵的扬程应按公式10计算：

Hx=hjx+hj+hz+hf∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙（10）

式中：

Hx——循环水泵扬程，单位为千帕（kPa）；

hjx——集热系统循环管道沿程与局部阻力损失之和，单位为千帕（kPa）；

hj——集热器的阻力损失，单位为千帕（kPa）；

hz——集热器与贮热水箱最低水位之间的几何高差，单位为千帕（kPa）；
