GB/T 22711-2008 高效三相永磁同步电动机技术条件(机座号132~280)

GB/T 22711-2008 Specification for high efficiency three-phase permanent magnet synchronous motor(frame size 132~280)

国家标准 中文简体 被代替 已被新标准代替,建议下载标准 GB/T 22711-2019 | 页数:29页 | 格式:PDF

基本信息

标准号
GB/T 22711-2008
相关服务
标准类型
国家标准
标准状态
被代替
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
2008-12-30
实施日期
2009-10-01
发布单位/组织
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
归口单位
全国旋转电机标准化技术委员会(SAC/TC 26)
适用范围
本标准规定了自起动高效三相永磁同步电动机的型式、基本参数与尺寸、技术要求、检验规则以及包装、标志与保用期的要求。
本标准适用于自起动高效三相永磁同步电动机(机座号132~280)(以下简称电动机)。本标准规定的高效三相永磁同步电动机适用于油田游梁式抽油机及类似高起动转矩负载,极数为6极、8极,转子带笼形起动绕组。本标准不包含交流伺服永磁同步电动机。

研制信息

起草单位:
上海电器科学研究所(集团)有限公司、上海电科电机科技有限公司
起草人:
陈伟华、姚丙雷、鲍周清、张宝强、朱兴恒、刘权
出版信息:
页数:29页 | 字数:52 千字 | 开本: 大16开

内容描述

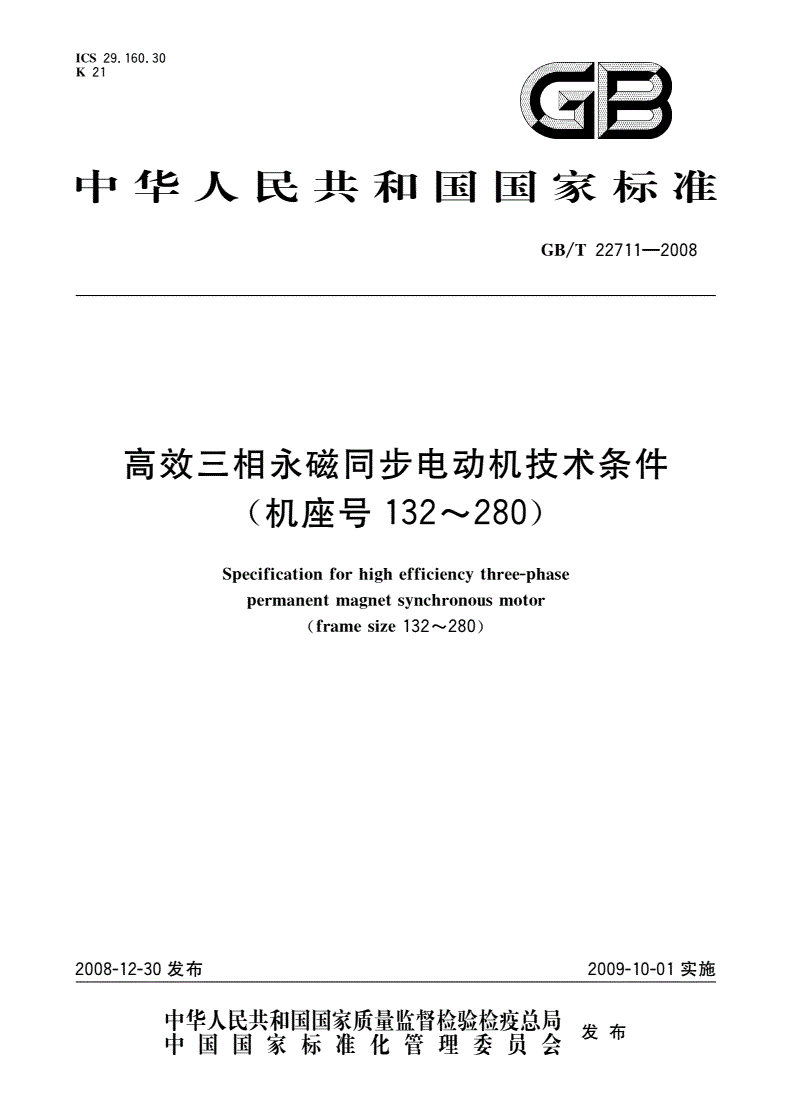

ICS29.160.30

中华人民共和国国家标准

GB/T22711—2008

高效三相永磁同步电动机技术条件

(机座号132〜280)

Specificationforhighefficiencythree-phase

permanentmagnetsynchronousmotor

(framesize132〜280)

2008-12-30发2009-10-01实施

GB/T22711—2008

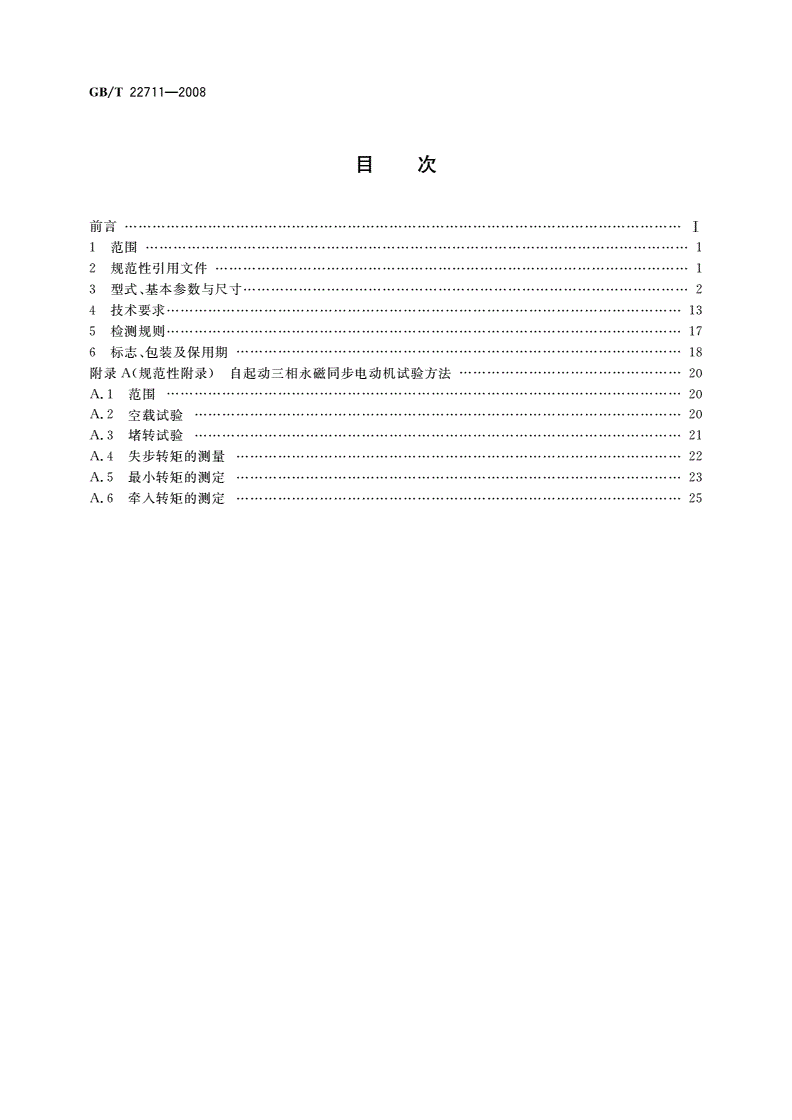

目次

前言I

1范围1

2规范性引用文件1

3型式、基本参数与尺寸2

4技术要求13

5检测规则17

6标志、包装及保用期18

附录A(规范性附录)自起动三相永磁同步电动机试验方法20

A.1范围20

A.2空载试验20

A.3堵转试验21

A.4失步转矩的测量22

A.5最小转矩的测定23

A.6牵入转矩的测定25

GB/T22711—2008

-1.Z-—1—

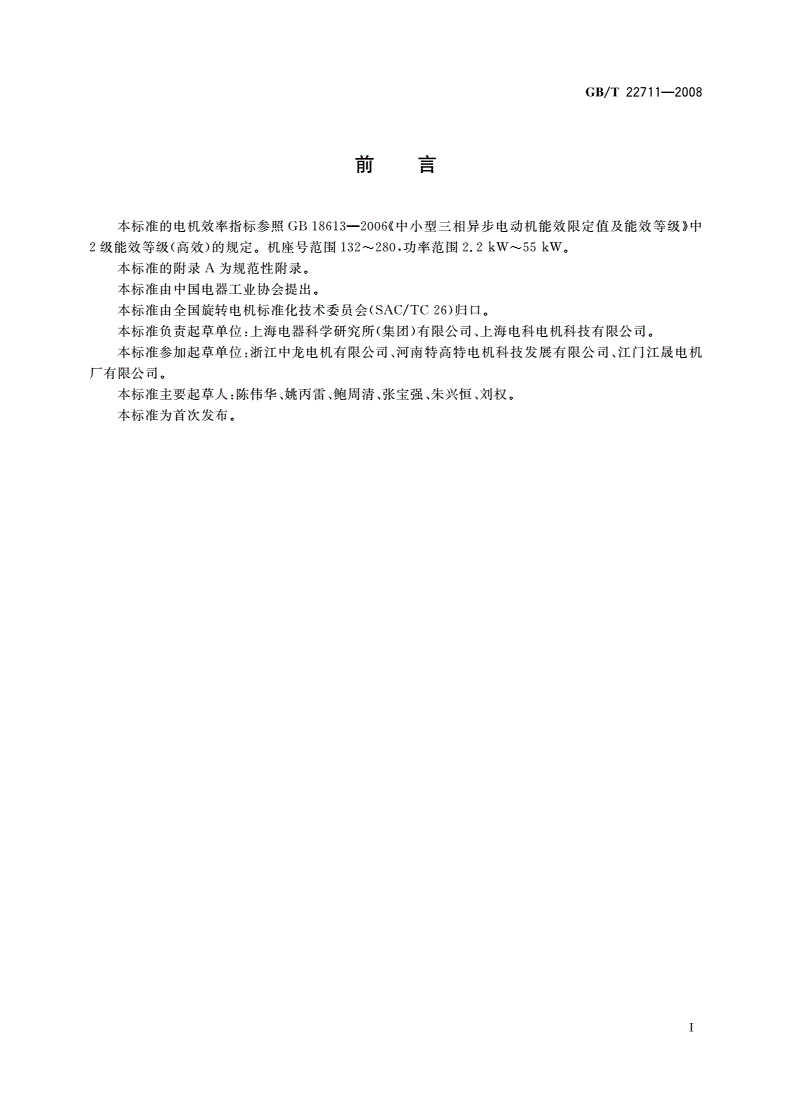

刖弓

本标准的电机效率指标参照GB18613—2006《中小型三相异步电动机能效限定值及能效等级》中

2级能效等级(高效)的规定。机座号范围132〜280,功率范围2.2kW〜55kWo

本标准的附录A为规范性附录。

本标准由中国电器工业协会提出。

本标准由全国旋转电机标准化技术委员会(SAC/TC26)归口。

本标准负责起草单位:上海电器科学研究所(集团)有限公司、上海电科电机科技有限公司。

本标准参加起草单位:浙江中龙电机有限公司、河南特高特电机科技发展有限公司、江门江晟电机

厂有限公司。

本标准主要起草人:陈伟华、姚丙雷、鲍周清、张宝强、朱兴恒、刘权。

本标准为首次发。

T

GB/T22711—2008

高效三相永磁同步电动机技术条件

(机座号132〜280)

1范围

本标准规定了自起动高效三相永磁同步电动机的型式、基本参数与尺寸、技术要求、检验规则以及

包装、标志与保用期的要求。

本标准适用于自起动高效三相永磁同步电动机(机座号132〜280)(以下简称电动机)。本标准规

定的高效三相永磁同步电动机适用于油田游梁式抽油机及类似高起动转矩负载,极数为6极、8极,转

子带笼形起动绕组。本标准不包含交流伺服永磁同步电动机。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T191—2008包装储运图示标志(ISO780:1997,M()D)

GB7—2008旋转电机定额和性能(IEC60034-1:2004,IDT)

GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)(IEC60034-7:

2001,IDT)

GB/T1032—200三相异步电动机试验方法

GB1971—2006旋转电机线端标志与旋转方向(IEC60034-8:2002,IDT)

GB/T1993—1993旋转电机冷却方法(eqvIEC60034-6:1991)

GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分:机座号56-400和凸缘号55~

1080(idtIEC60072-1:1991)

GB/T4942.1—2006旋转电机整体结构的防护等级(IP代码)分级(IEC60034-:2000,IDT)

GB10068—2000轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

(idtIEC60034-14:1996)

GB/T10069.1-2006旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法

(ISO1680:1990MOD)

GB/T12665-2008电机在一般环境条件下使用的湿热试验要求

GB14711—2006中小型旋转电机安全要求

JB/T9615.1—2000交流低压电机散嵌绕组匝间绝缘试验方法

JB/T9615.2—2000交流低压电机散嵌绕组匝间绝缘试验限值

1

GB/T22711—2008

3型式、基本参数与尺寸

3.1电动机型号:

高效三相永磁同步电动机的名称代号用“TYJX”表示。

示例T”JX225M-8

I极数

铁心长度代码

机座号

产品名称代码(T表示“同”步电动机,Y表示“永”磁,

J表示高转“矩”,X表示高“效”)

3.2电动机的外壳防护等级为IP(见GB/T4942.12006)。

3.3电动机的冷却方式为IC41K见GB/T1993—1993)O

3.4电动机的结构及安装型式为IMB3JMBJMB3JMV1O

3.电动机的定额是以连续工作制(S1)为基准的连续定额。

3.6电动机的额定频率为50Hz,额定电压380V,Y接。

3.7电动机应按下列额定功率制造:

2.2kW,3kW,4kW,5.5kW,7.kW,llkW,1kW,l8.kW,22kW,30kW,37kW,4kW,

kW0

3.8电动机的机座号与转速及功率的对应关系应符合表1的规定。

表1

转速/(r/min)

机座号1000750

功率/kW

132S32.2

132M14

3

132M25.5

160M14

7.

160M25.5

160L117.

180L1511

200L118.5

15

200L222

225S—5

225M3022

250M3730

280S4537

280M5545

注:S、M丄后面的数字1、2分别代表同一机座号和转速下不同的功率。

2

GB/T22711—2008

3.9电动机尺寸及公差

3.9.1电动机的安装尺寸及公差应符合表2〜表5的规定;外形尺寸应不大于表2〜表5的规定。

3

GB/T22711—2008

机淫*132机唾弓160-280

表2机座带底脚.端盖上

安装尺寸

AA/2BCDEF

机座号极数

基本基本基本基本极限基本极限基本极限基本极限

尺寸尺寸尺寸尺寸偏差尺寸偏差尺寸偏差尺寸偏差

132S140

0

21610889±2.03880±0.3710

-0.036

132M178

+0.018

16OM210

+0.002

6,82541271084212

160L254

±3.0110±0.43

180L279139.52791214814

0

200L3181593051335516

-0.043

225S8286

35617814960

225M31118

+0.030

+0.011

25OM406203349168±4.065140±0.50

6,8

280S368

0

45722&51907520

-0.052

280M419

aG=D-GE,GE极限偏差为(+常20)。

bK孔的位置度公差以轴仲的轴线为基准。

4

GB/T22711—2008

机境环132-280

无凸缘的电动机单位为毫米

及公差外形尺寸

&HKb

基本极限基本极限基本极限位置度ABACADHDL

尺寸偏差尺寸偏差尺寸偏差公差

470

331321201.0@)270275210345

510

+0.43

61

0

37160320330255420

14.5670

0

42.180355380280455740

—0.5

01.2@)

0

49200395420305505770

-0.20

5820

53225435470335560

84

+0.52

0

58250490510370615910

242.0@98

0

67.280550580410680

-1.0

103

5

GB/T22711—2008

ta.屮伶132札堆号1602H0

表3机座带底脚.端盖上

安装尺寸

号座机号缘凸极AA/2BCDEFH

数基本基本基本基本极限基本极限基本极限基本极限基本极限基本极限

尺寸尺寸尺寸尺寸偏差尺寸偏差尺寸偏差尺寸偏差尺寸偏差尺寸偏差

132S140

0

FF2621610889±2.03880±0.371033132

-0.036

132M178

+0.018

160M210

10.002

6,8254127108421237160

160LFF300254

±3.0110±0.43

0

180L279139.5279121481442.5180

—0.5

00

200LFF35O318159305133551649200

-0.043-0.20

225S8286

FF4003561781496053225

225M31118

t<\030

+0.011

250M406203349168±4.065140七0.5058250

6,8

280SFF500368

00

45722&5190752067.5280

—0.052-1.0

280M419

aG=D-GE,GE极限偏差为(+常20)。

bK、S孔的位置度公差以轴仲的轴线为基准。

cP尺寸为最大极限值。

dR为凸缘配合面至轴仲肩的距离。

6

GB/T22711—2008

机W号2252«O

有凸缘(带通孔)的电动机单位为毫米

及公差外形尺寸

数孔缘
