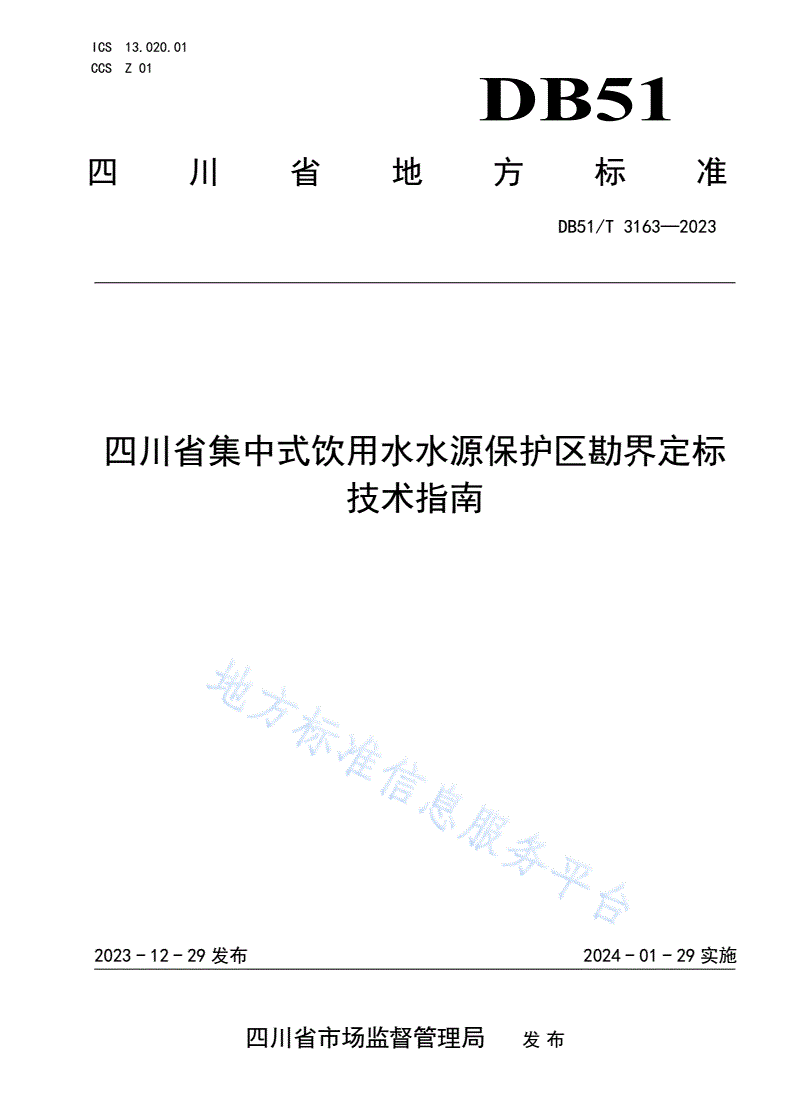

DB51/T 3163-2023 四川省集中式饮用水水源保护区勘界定标技术指南

ICS13.020.01

CCSZ01

DB51

四川省地方标准

DB51/T3163—2023

四川省集中式饮用水水源保护区勘界定标

技术指南

2023-12-29发布2024-01-29实施

四川省市场监督管理局发布

DB51/T3163—2023

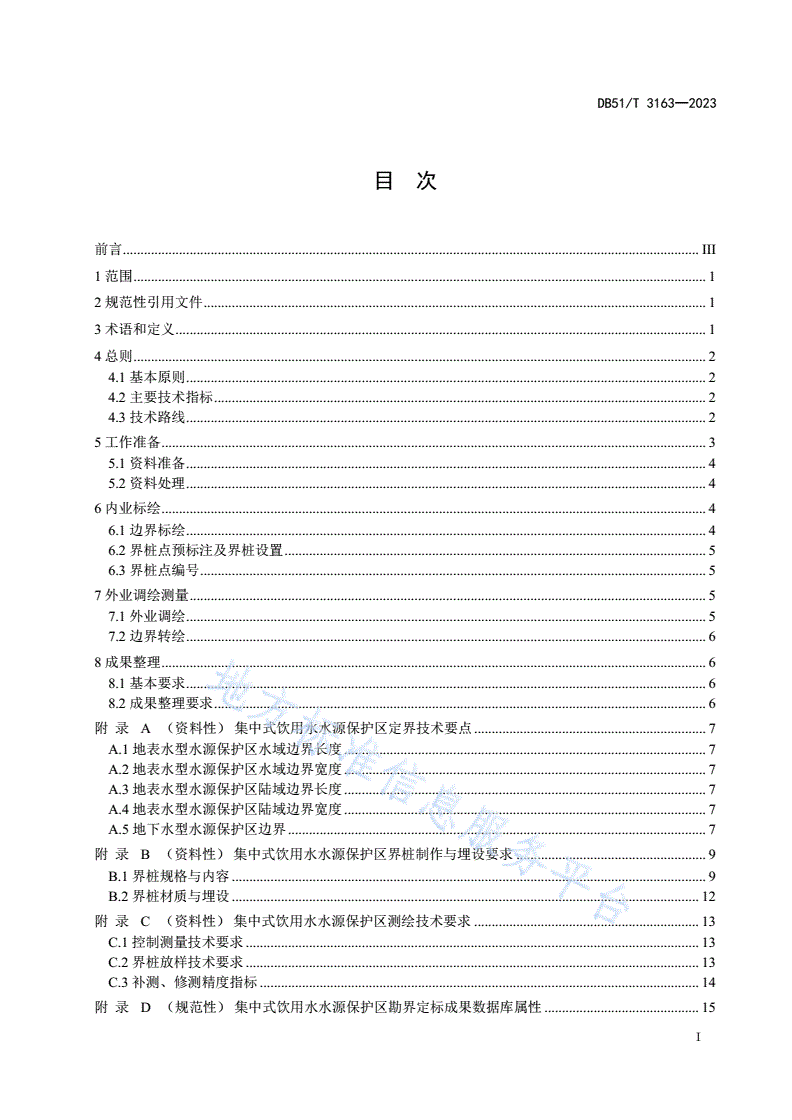

目次

前言....................................................................................................................................................................III

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................1

4总则...................................................................................................................................................................2

4.1基本原则....................................................................................................................................................2

4.2主要技术指标............................................................................................................................................2

4.3技术路线....................................................................................................................................................2

5工作准备...........................................................................................................................................................3

5.1资料准备....................................................................................................................................................4

5.2资料处理....................................................................................................................................................4

6内业标绘...........................................................................................................................................................4

6.1边界标绘....................................................................................................................................................4

6.2界桩点预标注及界桩设置........................................................................................................................5

6.3界桩点编号................................................................................................................................................5

7外业调绘测量...................................................................................................................................................5

7.1外业调绘....................................................................................................................................................5

7.2边界转绘....................................................................................................................................................6

8成果整理...........................................................................................................................................................6

8.1基本要求....................................................................................................................................................6

8.2成果整理要求............................................................................................................................................6

附录A（资料性）集中式饮用水水源保护区定界技术要点..................................................................7

A.1地表水型水源保护区水域边界长度.......................................................................................................7

A.2地表水型水源保护区水域边界宽度.......................................................................................................7

A.3地表水型水源保护区陆域边界长度.......................................................................................................7

A.4地表水型水源保护区陆域边界宽度.......................................................................................................7

A.5地下水型水源保护区边界.......................................................................................................................7

附录B（资料性）集中式饮用水水源保护区界桩制作与埋设要求......................................................9

B.1界桩规格与内容.......................................................................................................................................9

B.2界桩材质与埋设.....................................................................................................................................12

附录C（资料性）集中式饮用水水源保护区测绘技术要求................................................................13

C.1控制测量技术要求.................................................................................................................................13

C.2界桩放样技术要求.................................................................................................................................13

C.3补测、修测精度指标.............................................................................................................................14

附录D（规范性）集中式饮用水水源保护区勘界定标成果数据库属性............................................15

I

DB51/T3163—2023

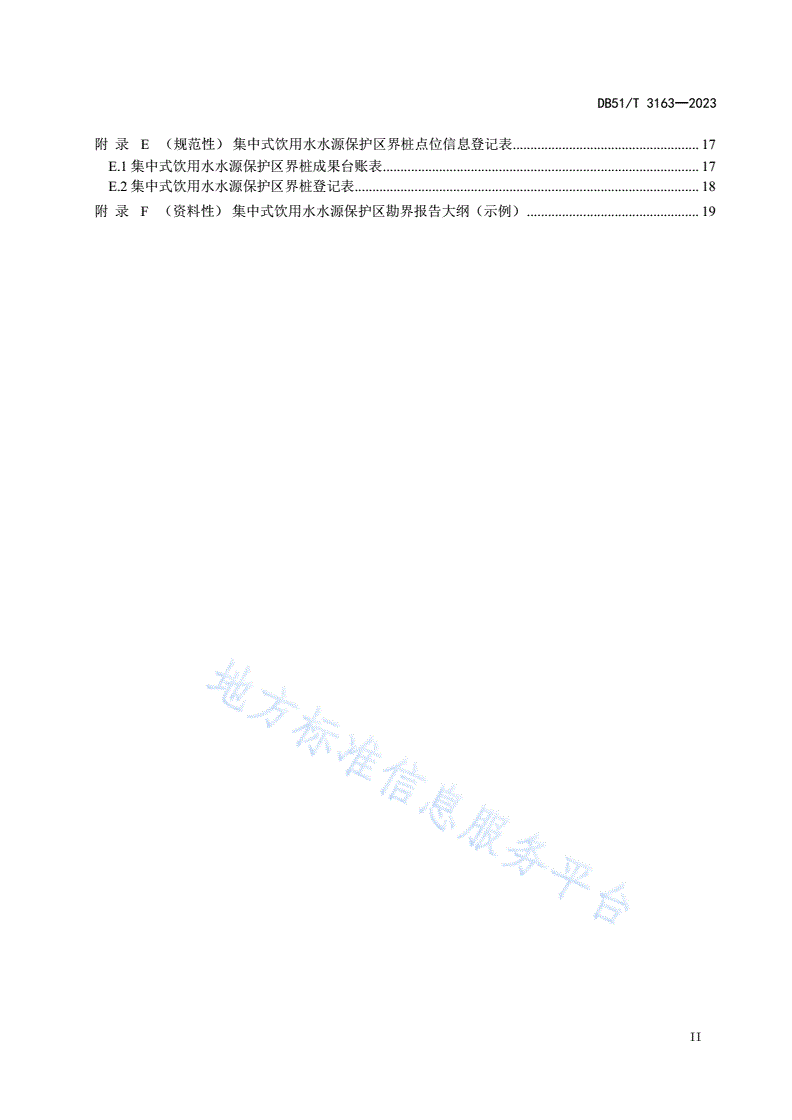

附录E（规范性）集中式饮用水水源保护区界桩点位信息登记表.....................................................17

E.1集中式饮用水水源保护区界桩成果台账表..........................................................................................17

E.2集中式饮用水水源保护区界桩登记表..................................................................................................18

附录F（资料性）集中式饮用水水源保护区勘界报告大纲（示例）.................................................19

II

DB51/T3163—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由四川省生态环境厅提出、归口并解释。

本文件起草单位：四川省生态环境科学研究院、四川省第二测绘地理信息工程院。

本文件主要起草人：佟洪金、廖瑞雪、许冠东、及时雨、史鸿乐、陈强、唐伟、王之栋、殷达伟、

李晓锋、蒲彬、文学虎、邓利群、蒋厦、杨本勇。

本文件为首次发布。

III

DB51/T3163—2023

四川省集中式饮用水水源保护区勘界定标技术指南

1范围

本文件规定了集中式饮用水水源保护区勘界定标技术路线、工作流程、精度指标、成果整理等内

容。

本文件适用于集中式饮用水水源保护区勘界定标。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

CH/T2009全球定位系统实时动态测量（RTK）技术规范

HJ338饮用水水源保护区划分技术规范

HJ/T433饮用水水源保护区标志技术要求

HJ747集中式饮用水水源编码规范

3术语和定义

下列术语和定义适用于本文件。

3.1

集中式饮用水水源地centralizeddrinkingwatersource

进入输水管网送到用户和具有一定取水规模（供水人口大于1000人）的在用、备用和规划水源地。

依据取水区域不同，集中式饮用水水源地可分为地表水饮用水水源地和地下水饮用水水源地；依据取

水口所在水体类型的不同，地表水饮用水水源地可分为河流型饮用水水源地和湖泊、水库型饮用水水

源地。

[来源：HJ338-2018,3.2]

3.2

饮用水水源保护区drinkingwatersourceprotectionareas

为防止饮用水水源地污染、保证水源水质而划定，并要求加以特殊保护的一定范围的水域和陆域，

包括一级保护区、二级保护区，以及必要时在保护区外划分的准保护区。

[来源：HJ338-2018,3.1]

3.3

勘界定标delimitationandcalibration

勘测并确定集中式饮用水水源保护区边界（包括水域、陆域分区界线），核准界桩点坐标的过程，

包括外业调绘测量和内业整理汇总等程序。

3.4

放样surveysetting-out

采用测量仪器和方法将界桩点测设至实地上的测量工作。

1

DB51/T3163—2023

3.5

勘界工作底图boundarydemarcationbasemap

基于基础地理信息数据，叠加影像数据及其他专业资料，形成的勘界工作用图。

3.6

界桩点boundarymarkerpoint

在饮用水水源保护区边界上选取一定数量能确定边界走向、有明确固定位置，可在勘界工作底图

上准确判读平面位置的地物点。界桩点包括拐点界桩点和控制界桩点。

4总则

4.1基本原则

保护区勘界定标工作应遵循以下原则：

a)依法勘界。依据饮用水水源保护相关法律法规、技术规范及政策文件，严格遵循按法定程序

确定的饮用水水源保护区划分方案，衔接保护区划分技术报告，确定饮用水水源保护区边界，

以优先保护水源。

b)精准落地。按照饮用水水源保护区自然地理情况、开发利用强度等，合理确定勘界精度等技

术要求，充分利用具有永久性的明显标志，结合水源保护区地形、地标、地物特点，科学勘

定保护区边界，确保保护区边界清晰、落地准确。

c)简单易行。为满足且便于管理，充分利用已有的工作基础和成果，综合考虑属地监管能力、

客观环境等条件，因地制宜勘定界桩点，力求界桩埋设操作简便、保护区后期管理切实可行。

4.2主要技术指标

4.2.1数学基础

饮用水水源保护区勘界定标采用2000国家大地坐标系和1985国家高程基准，采用高斯-克吕格投影。

具体如下。

a)坐标系统：2000国家大地坐标系。

b)高程基准：1985国家高程基准。

c)地图投影：高斯-克吕格投影，3度分带，以“m”为坐标单位，坐标值保留2位小数；经纬度

值采用“度”为单位，保留7位小数。

d)成图比例尺：1:2000或1:10000。

4.2.2精度指标

勘定的保护区边界与数字正射影像图上同名地物移位原则上不大于图上0.3mm，界桩点相对于邻

近固定地物点的平面误差一般不大于图上0.2mm，同时保证界桩点与各类地物点相对位置的准确。对

于荒漠、高山地等人烟稀少地区可再放宽0.5倍。

4.3技术路线

4.3.1收集勘界所需基础地理信息数据、饮用水水源保护区相关资料及其它资料，完成资料预处理并

叠图。

4.3.2解读饮用水水源保护区划分方案，开展保护区边界校核标绘及界桩点预标注，制作勘界工作底

图。

4.3.3开展边界勘定、界桩点放样等外业调绘测量工作。

2

DB51/T3163—2023

4.3.4整理后输出勘界成果。

图1集中式饮用水水源保护区勘界定标技术路线图

5工作准备

3

DB51/T3163—2023

5.1资料准备

5.1.1地理信息数据

5.1.1.1包括但不限于数字线划图（DLG）、数字高程模型（DEM）和数字正射影像（DOM）等基础地

理信息数据，相关数据现势性应满足勘界需求。

5.1.1.2数字线划图（DLG）规格及精度要求如下。

a)平地、丘陵地需提供1:2000地形图。

b)山地、高山地或开发利用程度较低区域可根据实际情况选择1:2000或1:10000两种规格

的地形图。

c)如利用现有地形图等测绘资料，其精度须达到以上规定的地形图精度。

5.1.1.3数字高程模型（DEM）的高程中误差在平地、丘陵地一般不大于相应比例尺格网尺寸或基本

等高距的0.5倍，在山地、高山地或开发利用程度较低区域一般不大于相应比例尺格网尺寸或基本等

高距的1.5倍。

5.1.1.4数字正射影像（DOM）规格及精度要求如下。

a)数字正射影像图空间分辨率应优于相应比例尺万分之一米，其中1：2000数字正射影像分

辨率应优于0.2m，1：10000正射遥感影像分辨率应优于1m。

b)数字正射影像图的平面中误差一般不应大于相应比例尺图上平地、丘陵地±0.5mm，山地、

高山地±0.75mm。明显地物点平面位置中误差的两倍为其最大误差。

5.1.2饮用水水源保护区相关资料
