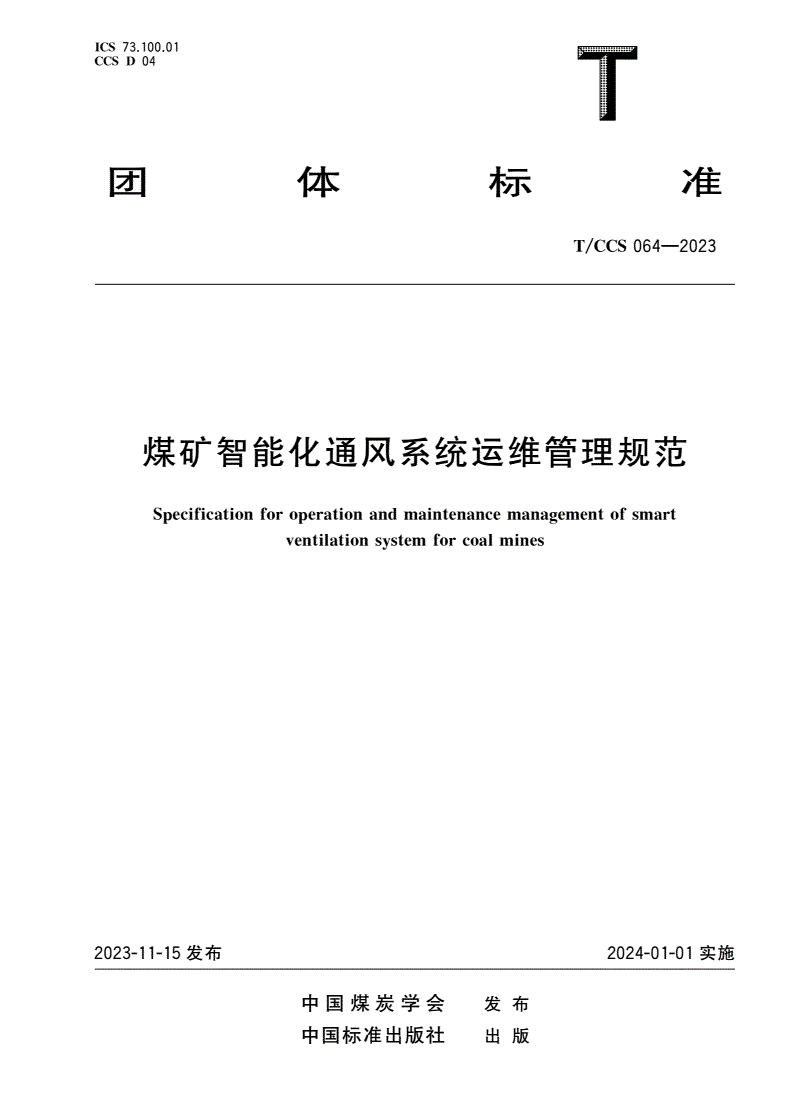

T/CCS 064-2023 煤矿智能化通风系统运维管理规范

ICS7310001

CCSD.04.

团体标准

T/CCS064—2023

煤矿智能化通风系统运维管理规范

Specificationforoperationandmaintenancemanagementofsmart

ventilationsystemforcoalmines

2023-11-15发布2024-01-01实施

中国煤炭学会发布

中国标准出版社出版

T/CCS064—2023

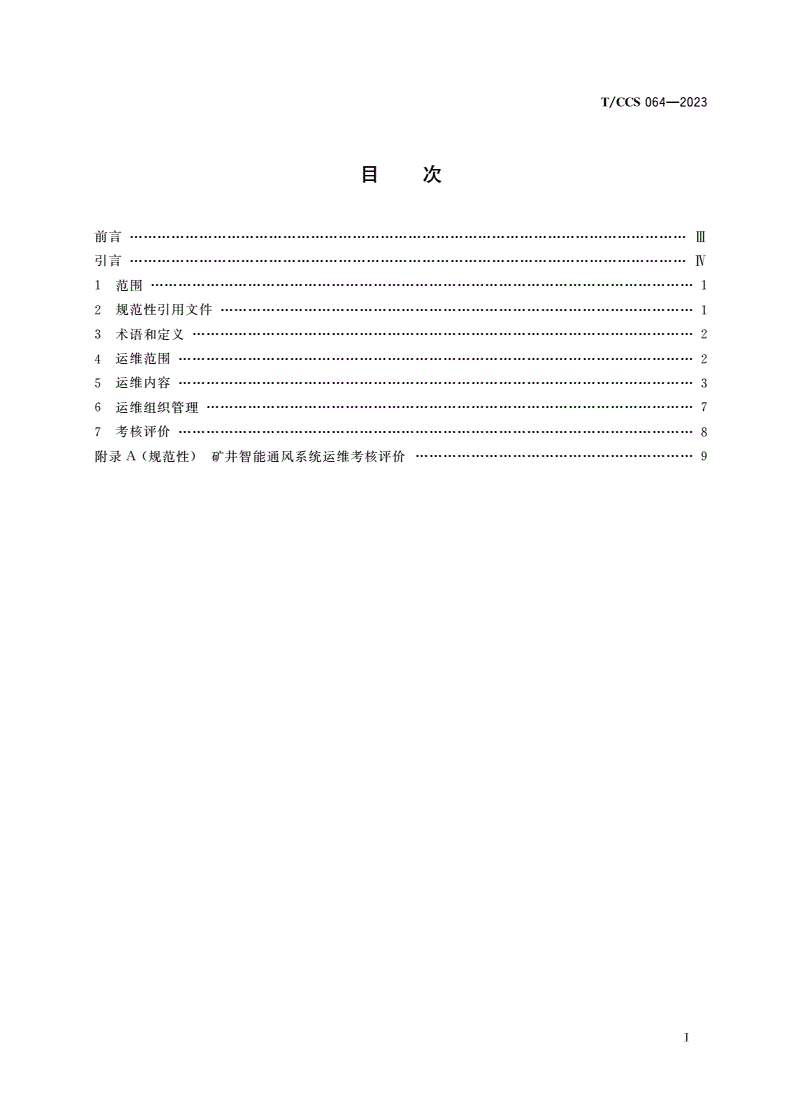

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

运维范围

4…………………2

运维内容

5…………………3

运维组织管理

6……………7

考核评价

7…………………8

附录规范性矿井智能通风系统运维考核评价

A()……………………9

Ⅰ

T/CCS064—2023

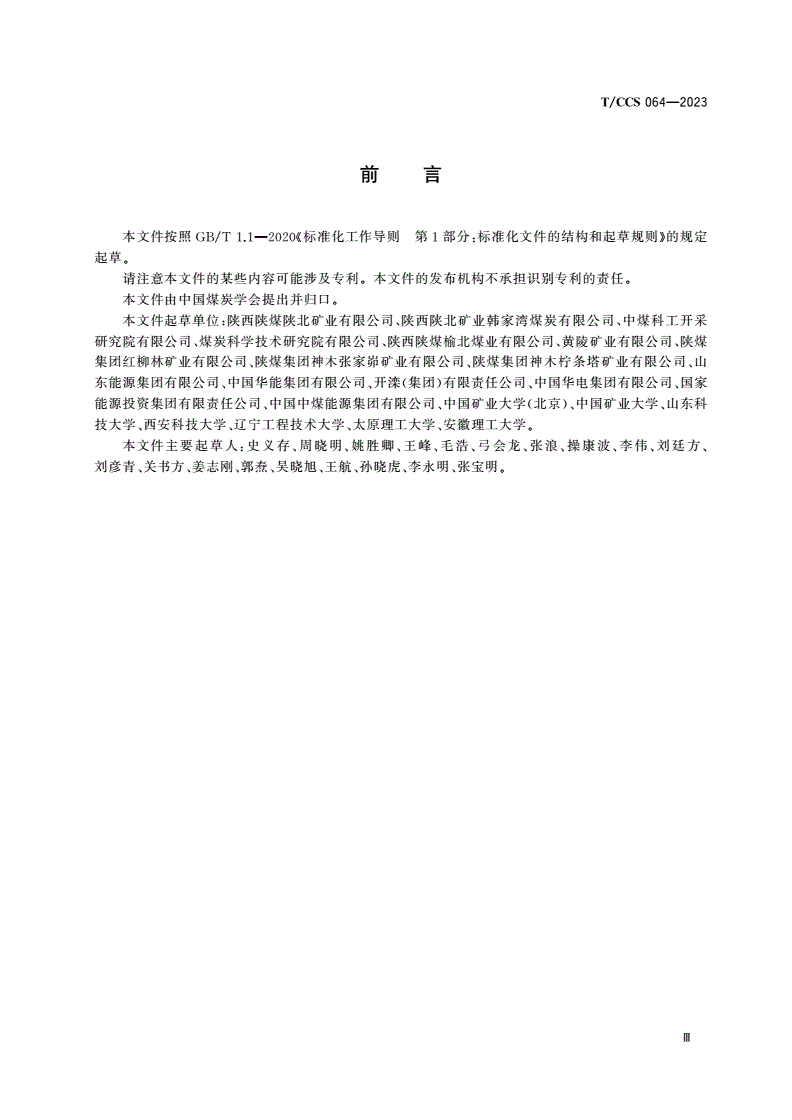

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国煤炭学会提出并归口

。

本文件起草单位陕西陕煤陕北矿业有限公司陕西陕北矿业韩家湾煤炭有限公司中煤科工开采

:、、

研究院有限公司煤炭科学技术研究院有限公司陕西陕煤榆北煤业有限公司黄陵矿业有限公司陕煤

、、、、

集团红柳林矿业有限公司陕煤集团神木张家峁矿业有限公司陕煤集团神木柠条塔矿业有限公司山

、、、

东能源集团有限公司中国华能集团有限公司开滦集团有限责任公司中国华电集团有限公司国家

、、()、、

能源投资集团有限责任公司中国中煤能源集团有限公司中国矿业大学北京中国矿业大学山东科

、、()、、

技大学西安科技大学辽宁工程技术大学太原理工大学安徽理工大学

、、、、。

本文件主要起草人史义存周晓明姚胜卿王峰毛浩弓会龙张浪操康波李伟刘廷方

:、、、、、、、、、、

刘彦青关书方姜志刚郭焘吴晓旭王航孙晓虎李永明张宝明

、、、、、、、、。

Ⅲ

T/CCS064—2023

引言

煤矿智能化是煤矿综合自动化发展的新阶段是煤炭工业高质量发展的核心技术支撑建设矿井

,。

通风系统智能化是煤矿智能化的重要任务之一本文件基于矿井通风系统智能化建设内容总结不同

。,

条件煤矿矿井通风系统智能化建设实践经验并广泛参考了相关技术标准化文件

,。

本文件主要是对智能通风系统相关设备软件平台的日常运行与维护进行规范目的是提升矿井通

、,

风系统可靠性及常态化智能运行水平

。

本文件结合我国不同区域和不同条件的智能通风系统运行与维护管理经验并广泛参考了相关技

,

术标准化文件

。

本文件执行的前提条件

:

煤矿已取得相关的建设和安全生产许可

———;

进行了规范的智能通风系统总体配套设计和系统建设

———;

矿井通风系统实现了基本的智能化运行

———。

Ⅳ

T/CCS064—2023

煤矿智能化通风系统运维管理规范

1范围

本文件规定了智能化煤矿智能通风系统的术语和定义运维范围运维内容运维组织管理考核评

、、、、

价等要求

。

本文件适用于智能化煤矿智能通风系统的运维管理工作

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

爆炸性环境第部分设备通用要求

GB/T3836.1—20211:

爆炸性环境第部分由隔爆外壳保护的设备

GB/T3836.2—20212:“d”

爆炸性环境第部分由本质安全型保护的设备

GB/T3836.4—20214:“i”

信息技术元数据注册系统第部分框架

GB/T18391.1(MDR)1:

信息安全技术网络安全等级保护基本要求

GB/T22239

信息化和工业化融合管理体系评定指南

GB/T23003

信息安全技术网络安全等级保安全设计技术要求

GB/T25070

信息安全技术网络安全等级保护测评要求

GB/T28448

支持的路由协议技术要求

GB/T28514IPv6

智慧矿山信息系统通用技术规范

GB/T34679

数据中心设计规范

GB50174

煤炭工业矿井设计规范

GB50215

煤矿井下供配电设计规范

GB50417

煤矿安全生产智能监控系统设计规范

GB51024

煤炭工业智能化矿井设计标准

GB/T51272

煤矿井工开采通风技术条件

AQ1028—2006

煤矿通风能力核定标准

AQ1056—2008

金属非金属地下矿山通风技术规范通风系统

AQ2013.1—2008

金属非金属地下矿山通风技术规范局部通风

AQ2013.2—2008

金属非金属地下矿山通风技术规范通风系统检测

AQ2013.3—2008

金属非金属地下矿山通风技术规范通风管理

AQ2013.4—2008

金属非金属地下矿山通风技术规范通风系统鉴定指标

AQ2013.5—2008

煤矿通风安全监测工安全技术培训大纲及考核要求

AQ1094—2011

金属非金属矿山在用主通风机系统安全检验规范

AQ2054—2016

煤矿通信检测控制用电工电子产品通用技术要求

MT209—90、、

煤矿信号设备通用技术条件

MT/T287

煤矿生产调度通信系统通用技术条件

MT/T401

1

T/CCS064—2023

煤矿井下环境监测用传感器通用技术条件

MT/T443

煤矿井下用电器设备通用技术条件

MT/T661

矿井通风网络解算程序编制通用规则

MT/T442—2008

智能化煤矿井工分类分级技术条件与评价

T/CCS01—2020()、

3术语和定义

本文件中术语定义参考引用智能化煤矿运维术语与定义中相关内容

《》。

4运维范围

41基本要求

.

411智能通风系统应按照

..GB50174、GB50215、GB50417、GB3836.1—2021、GB3836.2—2021、

GB3836.4—2021、GB/T18391.1、GB/T22239、GB/T23003、GB/T25070、GB/T28448、GB/T28514、

GB/T34679、GB/T51272、GB51024、AQ1028—2006、AQ1056—2008、AQ2013.1—2008、AQ2013.2—

2008、AQ2013.3—2008、AQ2013.4—2008、AQ2013.5—2008、AQ1094—2011、AQ2054—2016、

进

MT209—90、MT/T287、MT/T401、MT/T443、MT/T661、MT/T442—2008、T/CCS01—2020

行运行维护

。

412运维人员应参与智能通风系统设计智能通风设备安装和智能通风系统调试

..、。

413运维人员应参加过相关基础理论及工程施工培训具备智能通风系统相关专业知识

..,。

414运维人员应熟悉矿井智能通风系统中供电系统网络系统电气设备动力设备的技术特性及线

..、、、

缆分布情况

。

415运维人员应参与制定或修改各类智能通风设备操作说明操作说明中应明确各类智能通风设备

..,

操作流程与注意事项

。

416运维人员应参与制定或修改智能通风系统维护安全保障措施和突发事件应急处置预案

..。

417运维人员在进行智能通风系统运维期间应严格按照操作流程及相关制度执行

..,。

418运维人员完成智能通风系统运维工作之后应认真填写相关运维电子记录

..,。

419运维人员应参与制定或修改矿井灾变应急救援预案预案中应增加当前矿井智能通风设备的相

..,

关内容

。

42主要运行维护范围

.

421智能通风系统的主要运行维护范围包括智能通风管控软件平台通风环境监测传感器或装置

..、、

智能通风设施系统智能通风动力系统灾变应急控风系统

、、。

422智能通风管控软件平台的主要运行维护范围包括硬件与软件两部分硬件运维范围应包括但不

..,

限于显示器服务器工业环网交换机软件运维范围应包括但不限于软件平台数据库数据交互接口

、、,、、

软件页面数据备份

、。

423通风环境监测传感器或装置的主要运行维护范围应包括但不限于风速传感器风量监测装置

..、、

风压传感器温度传感器湿度传感器通风多参数传感器监测环境大气压温度湿度气压差等监

、、、(、、、)、

控分站

。

424智能通风设施系统的主要运行维护范围应包括智能风门系统智能风窗系统智能风门系统应

..、,

包括但不限于风门主体结构闭锁装置控制器电源摄像头设备控制信号传感器组语音报警装

、、、、、、

置智能风窗系统应包括但不限于风窗主体结构控制器电源通风状态监测与设备控制信号传感

,、、、

器组

。

2

T/CCS064—2023

425智能通风动力系统的主要运行维护范围应包括局部通风机智能控制系统主通风机智能控制系

..、

统局部通风机智能控制系统应包括但不限于局部通风机变频器控制器电源风机工况监测传感器

,、、、、

组主通风机智能控制系统应包括但不限于主通风机变频器控制器电源风机工况监测传感器组风

,、、、、、

硐天窗立闸门及电控系统风机蝶阀及电控系统

/、。

426灾变应急控风系统的运行维护范围应包括但不限于风井防爆门系统远程自控防火门系统回

..、、

采工作面均压系统风井防爆门系统应包括但不限于风井防爆门主体结构控制器电源爆炸冲击波感

,、、、

知与设备控制信号传感器组反风自动锁紧装置远程自控防火门系统应包括但不限于防火门主体结

、,

构控制器电源火灾信息感知与设备控制信号传感器组回采工作面均压系统应包括但不限于工作面

、、、,

自然发火信息感知传感器与工作面气压监测传感器均压风机调节风窗控制器电源

、、、、。

5运维内容

51运行内容

.

511智能通风系统运行内容

..

智能通风系统运行内容应包括但不限于软件平台监控操作与数据备份通风环境参数在线监测智

、、

能通风设施系统远程监控智能通风动力系统远程监控灾变应急控风系统远程监控等内容

、、。

512智能通风管控软件平台运行内容

..

5121运维人员应按照使用权限登录软件平台系统在授权条件下软件平台操作人员应对通风环境

...;,

监测传感器或监测装置智能通风设施系统智能通风动力系统灾变应急控风系统等进行远程控制操

、、、

作操作结束后应及时退出操作账号

;,。

5122按照智能通风系统设备台账中已经登记的智能通风设备类型数量运维人员应使用软件平台

...、,

核查智能通风设备接入情况确保软件平台对智能通风设备管控全覆盖

,。

5123按照月度季度年度三个时间维度运维人员使用软件平台统计智能风窗远控功能使用次

...、、,

数智能风门远控功能使用次数局部通风机远控功能使用次数地面主通风机远控功能使用次数软件

,,,,

平台浏览通风网络分析解算决策图纸报表自动生成等功能使用次数

、、。

5124运维人员使用软件平台定期检查智能通风系统设备在线率确保智能通风设备工况监测数据

...,

和通风状态感知监测数据正常上传至软件平台保证智能通风状态感知传感器或监测装置在线率不低

,

于局部通风机智能控制系统在线率达到地面主通风机智能控制系统在线率达到

95%、100%、100%、

智能通风设施系统在线率达到

100%。

5125运维人员应定期更新软件平台中矿井三维通风模型具体包括风门风窗等通风设施状态改变

...,、

采掘进尺巷道贯通或密闭等通风系统调整变化运维人员应使用软件平台进行通风网络实时解算显

、;,

示矿井通风系统风量与通风阻力实时解算结果

。

5126矿井通风系统调整之前运维人员应使用矿井三维通风模型进行通风系统调整后风量仿真解

...,

算验证通风系统调整是否合理

,。

5127运维人员应使用软件平台定期自动生成和更新通风报表和通风图纸具体图表应包括但不限

...,

于通风系统图通风网络图通风立体示意图通风报表瓦斯报表等

:、、、、。

5128运维人员应使用软件平台定期进行通风网络故障诊断实时发布供风不足风速超限循环风

...,、、

等通风网络故障事件故障提示信息应包括但不限于故障诊断时间故障级别故障原因故障整改措

,:、、、

施建议故障排除时间

、。

5129运维人员应使用软件平台及时发布与更新智能通风系统故障事件预警事件及报警事件的处

...、

理进展状态

。

3

T/CCS064—2023

51210运维人员应使用软件平台进行火灾水灾顶板灾害等灾变通风仿真模拟根据仿真模拟结果

...、、,

提前制定完整的各类灾变防控应急预案
