DB22/T 5012-2018 民用建筑节能门窗工程技术标准

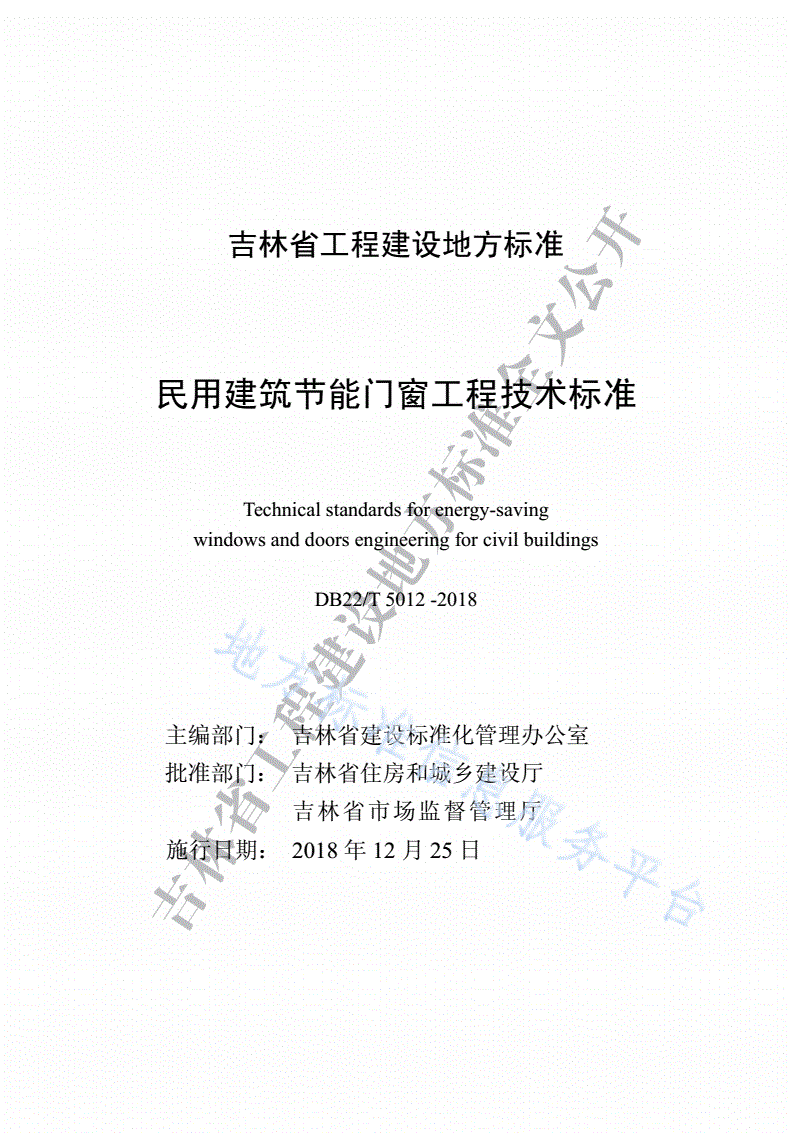

吉林省工程建设地方标准

民用建筑节能门窗工程技术标准

Technicalstandardsforenergy-saving

windowsanddoorsengineeringforcivilbuildings

DB22/T5012-2018

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

吉林省市场监督管理厅

施行日期：2018年12月25日

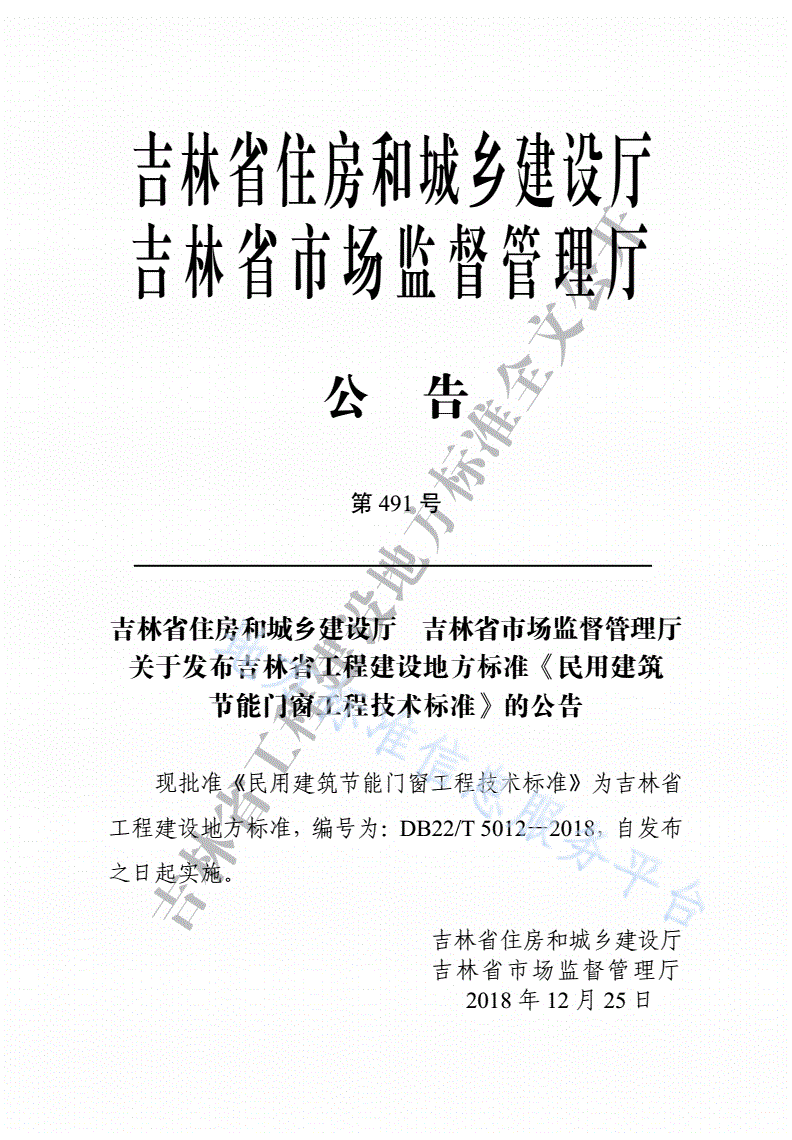

吉林省住房和城乡建设厅

吉林省市场监督管理厅

公告

第491号

吉林省住房和城乡建设厅吉林省市场监督管理厅

关于发布吉林省工程建设地方标准《民用建筑

节能门窗工程技术标准》的公告

现批准《民用建筑节能门窗工程技术标准》为吉林省

工程建设地方标准，编号为：DB22/T5012—2018，自发布

之日起实施。

吉林省住房和城乡建设厅

吉林省市场监督管理厅

2018年12月25日

前言

根据吉林省住房和城乡建设厅《关于下达2014年度全省工程

建设地方标准制定（修订）计划（一）的通知》（吉建标[2014]1

号）要求，由吉林省建筑科学研究设计院组织编制本标准。

本标准主要技术内容：1总则；2术语；3基本规定，4材料；

5设计；6安装施工；7工程验收。

本标准由吉林省建设标准化管理办公室负责管理，吉林省建筑

科学研究设计院负责具体技术内容的解释。

本标准在执行过程中，请相关单位总结经验，积累资料，随时

将有关意见和建议反馈给吉林省建设标准化管理办公室（长春市民

康路519号，邮编130041，联系电话：0431-88932615，电子邮箱：

jljsbz@126.com），以供今后修订时参考。

本标准主编单位：吉林省建筑科学研究设计院

本标准参编单位：吉林省建筑工程质量检测中心

延边州住建工程质量检测鉴定中心

吉林省建筑节能产品企业协会

吉林省建筑节能门窗协会

吉林省建安实业有限公司

吉林省东朗门窗制造有限公司

长春豪邦塑钢门窗有限公司

长春市开宇窗业有限公司

长春市英东装潢装饰有限公司

本标准主要起草人员：孙秀刚朱士坤马根华任常原

程大磊关风林刘悦崔永生

张爽林晓波吕兵赵壮

石俊龙曹婉于洪强刘刚

冯博郑丹徐辉周杰

张冷庆史振合郝帅刘清顺

郑璐高岩姜洪伟吴宣法

房忠辉吴业辉商宝坤张海东

赵玉颖

本标准主要审查人员：周毅陶乐然赫双龄赵志贤

肖力光浦建华翟亚涛

目次

1总则.................................................................................................1

2术语.................................................................................................2

3基本规定...........................................................................................4

4材料.................................................................................................5

4.1一般规定....................................................................................5

4.2材料要求....................................................................................5

5设计.................................................................................................9

5.1一般规定....................................................................................9

5.2性能设计....................................................................................9

6安装施工.........................................................................................12

6.1一般规定..................................................................................12

6.2普通节能门窗的安装..............................................................15

6.3超低能耗建筑用窗的安装......................................................21

7工程验收.........................................................................................23

7.1一般规定..................................................................................23

7.2主控项目..................................................................................24

7.3一般项目..................................................................................26

附录A节能门窗产品出厂质量检验项目.........................................28

附录B节能门窗传热系数参照表.....................................................31

本标准用词说明.................................................................................34

引用标准名录.....................................................................................35

附：条文说明.....................................................................................37

1总则

1.0.1为保证民用建筑节能门窗的工程质量，使节能门窗安全可

靠、经济合理，并符合建筑功能以及建筑节能标准的要求，结合我

省实际，制定本标准。

1.0.2本标准适用于民用建筑工程用节能门窗的材料选用、设计、

安装施工及工程验收。

1.0.3节能门窗的材料、设计、安装、工程验收除应符合本标准外，

尚应符合国家现行有关标准的规定。

1

2术语

2.0.1节能门窗energysavingwindowsanddoor

是指在保温、隔热、气密、水密等主要物理性能指标上达到一

定标准的门窗产品。本标准所指节能门窗传热系数不大于1.8W/

（m2·K）、气密性能不低于7级。

2.0.2铝木复合门窗aluminumtimbercompositewindowsanddoor

采用铝木复合型材为主要受力杆件，结合玻璃、五金件及其他

配套材料制作而成具有一定保温、隔音等功能的门窗产品。

2.0.3塑料门窗plasticwindowsanddoors

采用U-PVC塑料型材为主要受力杆件，结合玻璃、五金件及其

他配套材料制作而成具有一定保温、隔音等功能的门窗产品。

2.0.4铝合金门窗aluminumwindowsanddoors

采用铝合金建筑型材为主要受力杆件制作框、扇杆件结构，结

合玻璃、五金件及其他配套材料制作而成具有一定保温、隔音等功

能的门窗产品。

2.0.5铝合金隔热型材thermalbreakprofile

以隔热材料连接铝合金型材而制成的具有隔热功能的复合型

材。

2.0.6安全玻璃safetyglass

是指符合现行国家标准《建筑用安全玻璃》GB15763要求的

钢化玻璃、夹层玻璃，以及由其组合加工成的其他玻璃制品。

2.0.7主型材mainprofile

组成门窗框、扇杆件系统的基本构架，在其上装配开启扇或玻

璃、辅型材、附件的门窗框、扇型材，以及组合门窗的拼樘框型材。

2.0.8主要受力杆件mainloadbearingmemberbar

门窗立面内承受并传递门窗自重力和水平风荷载等作用力的

2

框、扇等主型材，以及组合门窗拼樘框型材。

2.0.9型材截面主要受力部位profilesectionmainloadbearing

area

门窗主型材横截面中承受垂直和水平方向荷载作用力的腹板、

翼缘及固定其他构件、零配件的连接受力部位。

2.0.10附框auxiliaryframe

安装门窗前在墙体洞口预先安装的结构件，门窗通过该构件与

墙体相连。

2.0.11干法安装dryinstallation

在门窗洞口墙的基体上预先设置附框并进行防水密封处理，待

洞口墙体表面湿作业全部完成后，再在附框上固定门窗的安装方

式。

2.0.12湿法安装wetinstallation

门窗洞口墙体面层装饰湿作业前开始安装门窗，采用连接件在

洞口墙的基体上固定门窗框，然后对门窗框与洞口墙体间隙进行密

封处理的门窗安装方式。

2.0.13相容性comparability

密封材料之间或密封材料与其他材料接触时，相互不产生有害

的物理或化学反应的性能。

3

3基本规定

3.0.1节能门窗产品的需求方应选用能配套提供整个节能门窗系

统的供应商，并由供应商对节能门窗系统质量和所组成材料的性能

负责。

3.0.2节能门窗的防火性能应符合现行国家标准《建筑设计防火规

范》GB50016的规定。

3.0.3节能门窗工程应符合现行行业标准《塑料门窗工程技术规

程》JGJ103、《铝合金门窗工程技术规范》JGJ214的规定。

3.0.4节能门窗产品出厂前厂家应进行成品检验，成品检验的检验

项目及技术要求按本标准附录A的规定执行。

4

4材料

4.1一般规定

4.1.1节能门窗所用材料应符合国家现行相关标准的规定。

4.1.2与节能门窗直接接触的各种材料应与其具有相容性。

4.2材料要求

4.2.1铝合金隔热型材应符合现行国家标准《铝合金建筑型材》

GB5237的规定，有装配关系的型材尺寸偏差不应低于现行国家标

准《铝合金建筑型材第1部分：基材》GB5237.1规定的高精级

要求，并应符合下列规定：

1应选用穿条式隔热型材，其传热系数应满足门窗设计要求；

2隔热型材的隔热条应使用聚酰胺66加25%玻璃纤维，其截

面高度不应小于24mm，不得使用PVC材料；

3门窗框、扇、拼樘框等主要受力杆件所用主型材壁厚应经

设计计算或试验确定。主型材截面主要受力部位基材最小实测壁

厚，应符合现行国家标准《铝合金门窗》GB/T8478的有关规定；

4以木材为主要受力杆件的铝木复合门窗，铝合金型材最小

壁厚不应低于1.4mm。

4.2.2塑料型材应符合现行国家标准《门、窗用未增塑聚氯乙烯

(PVC-U)型材》GB/T8814的有关规定，并应符合下列规定：

1塑料型材老化时间不应小于6000h，不宜使用通体着色型

材、共挤型材；

2门窗框、扇、拼樘框等主要受力杆件所用主型材壁厚应经

设计计算或试验确定。主型材截面主要受力部位基材最小实测壁

5

厚，应符合现行国家标准《建筑用塑料门》GB/T28886、《建筑用

塑料窗》GB/T28887的有关规定，宜采用主型材可视面最小实测

壁厚不小于2.8mm的型材；

3塑料型材主型材断面应具有独立的保温（隔声）腔室、增

强型钢腔室及排水腔室。平开窗应采用四腔室及以上的三密封型

材，型材结构应符合现行行业标准《塑料门窗及型材功能结构尺寸》

JG/T176的有关规定；

4塑料型材的框体小面宽度应不小于45mm。

4.2.3木型材应符合现行行业标准《集成材非结构用》LY/T1787

相关条款的规定，并应符合下列规定：

1木型材含水率不应低于8%，且不应高于12%，可视面外

观质量应符合现行行业标准《集成材非结构用》LY/T1787-2008

第5.3.2条表2中优等品的要求，外观的可视面拼条长度不宜小于

300mm；

2门窗框、扇、拼樘框等主要受力杆件所用主型材壁厚应经

设计计算或试验确定；

3实木、铝木复合门窗木构件的木材属天然材质，有死节、

虫眼、裂缝、树脂道外露的缺陷时允许修补，可修补条件和措施应

符合表4.2.3的规定。

表4.2.3实木、铝木复合类门窗木构件的木材缺陷修补措施

缺陷项目修补措施及要求

可用腻子

直径≤3mm，长度≤35mm

修补用木材修补的补

死节、虫眼块，应使用同一树

用同一树

直径＞3mm，长度＞35mm种的木材，木材的

种材修补纹理、颜色应与原

宽度＜3mm，深度＜3mm，可用腻子材料接近，修补后

长度＜8mm填平的木材应接缝严

裂缝

宽度≥3mm，深度≥3mm，用同一树密，胶接牢固。腻

长度≥8mm种材修补子修补应牢固平

整，颜色应与原木

树脂道用同一树

宽度＜3mm，长度＜10mm材接近

外露种材修补

6

4.2.4节能门窗用玻璃应符合下列规定：

1节能门窗用玻璃原片应符合现行国家标准《平板玻璃》GB

11614规定的要求，中空玻璃除应符合现行国家标准《中空玻璃》

GB/T11944的有关规定，且单片玻璃厚度不应低于5mm；

2节能门窗用玻璃应采用镀膜玻璃、三玻及以上中空玻璃、

真空玻璃或真空中空复合玻璃，中空玻璃空气隔离层厚度不应小于

9mm；

3节能门窗用安全玻璃应符合现行国家标准《建筑用安全玻

璃第2部分：钢化玻璃》GB15763.2及《建筑用安全玻璃第3

部分：夹层玻璃》GB15763.3的有关规定；

4节能门窗用镀膜玻璃应符合现行国家标准《镀膜玻璃第1

部分：阳光控制镀膜玻璃》GB/T18915.1及《镀膜玻璃第2部分：

低辐射镀膜玻璃》GB/T18915.2的有关规定。

4.2.5节能门窗用密封材料应符合下列规定：

1节能门窗用密封胶条应采用硫化橡胶类胶条，如三元乙丙

(EPDM)、硅橡胶(MVQ)、氯丁胶(CR)胶条等；框扇间密封应采用

三元乙丙(EPDM)胶条，三元乙丙含量不应小于25%；并应符合现

行国家标准《建筑门窗、幕墙用密封胶条》GB/T24498的规定；

2节能门窗用密封胶应符合现行国家标准《硅酮和改性硅酮

建筑密封胶》GB/T14683、《建筑用硅酮结构密封胶》GB16776、

《聚硫建筑密封胶》JC/T483、现行行业标准《建筑窗用弹性密封

剂》JC485等标准的规定，密封胶应在产品保质期内使用，并应在

施工前进行粘接性试验。

4.2.6节能门窗用五金件应符合现行国家标准《建筑门窗五金件

通用要求》GB/T32223以及相关标准的规定，并应符合下列规定：

1五金件的选用应满足门窗性能及使用功能的要求；

2五金件所用的钢材应采用奥氏体不锈钢；

3凡是在锁闭后直接暴露在外立面的五金件应采取有效的防

腐措施。

7

4.2.7其他附属材料及配件应符合下列规定：

1节能门窗用钢材表面均应进行防腐处理，增强型钢表面宜

进行热镀锌处理；

2塑料（PVC-U）门窗增强型钢应符合现行行业标准《聚氯

乙烯（PVC）门窗增强型钢》JG/T131中的规定，窗用增强型钢最

小实测壁厚不应小于1.5mm、门用增强型钢最小实测壁厚不应小于

2.0mm；增强型钢应与承受风荷载的拼樘料内腔紧密吻合，两端比

拼樘料略长，其长度符合设计要求；

3节能门窗安装用固定连接片宜选用Q235钢材，固定连接

片应符合现行行业标准《聚氯乙烯（PVC）门窗固定片》JG/T132

中的有关规定，厚度不应小于1.5mm，宽度不应小于20mm，表面

应做防腐处理；

4铝合金门窗用紧固件其材质应采用不锈钢；

5节能门窗用玻璃垫块应采用挤压成型工艺生产的未增塑

PVC、增塑PVC或硬橡胶，其性能应符合现行行业标准《建筑玻

璃应用技术规程》JGJ113中的有关规定；

6实木类、铝木复合类门窗用水性涂料应符合《室内装饰装

修用水性木器涂料》GB/T23999和《室内装饰装修材料水性木器

涂料中有害物质限量》GB24410中的相关规定；

7室外窗台板宜选用铝合金型材，最小壁厚不应低于1.4mm。

8

5设计

5.1一般规定

5.1.1节能门窗物理性能应根据建筑物的功能要求、高度、体型系

数、以及建筑物所在地的地理、气候、环境等因素进行设计。

5.1.2节能门窗的保温性能设计应符合国家和地方相关的建筑节

能设计标准。

5.1.3节能门窗的性能、等级应由建筑设计确定，并应符合现行国

家标准《铝合金门窗》GB/T8478、《建筑用塑料门》GB/T28886、

《建筑用塑料窗》GB/T28887，现行行业标准《塑料门窗设计及组

装技术规程》JGJ362、的有关规定。

5.1.4节能门窗工程设计的玻璃为安全玻璃时，中空玻璃原片应全

数采用安全玻璃。

5.1.5节能门窗的设计宜采用具有一定保温性能的节能附框，不应

采用钢附框。

5.2性能设计

5.2.1节能门窗的抗风压性能应符合下列规定：

1抗风压性能指标值（P3）不应低于按照现行国家标准《建

筑结构荷载规范》GB50009计算确定的风荷载标准值（Wk），且

6层及6层以下P3应不小于1.5kPa、7层及7层以上P3应不小于

2.0kPa；

2玻璃的抗风压设计及玻璃厚度、最大许用面积、安装尺寸

等，应按照现行行业标准《建筑玻璃应用技术规程》JGJ113的规

定执行，且应符合本标准第4.2.4条的规定。

9

5.2.2节能门窗的水密性能应按现行行业标准《塑料门窗工程技术

规程》JGJ103、《铝合金门窗工程技术规范》JGJ214的规定计算

确定，并应符合下列规定：

1水密性能指标值（ΔP）不应小于250Pa；

2合理设置排水孔，排水孔的位置、数量及开口尺寸应满足

排水要求，内外排水槽应横向错开，避免直通；排水孔应加盖排水

孔帽；

3拼樘料与框体连接处、构件连接缝隙、配件装配缝隙等应

采取有效可靠的防水密封措施；

4门窗框与洞口墙体的安装间隙应有防水密封措施；

5带外墙外保温层的洞口，安装节能门窗时应安装室外披水

窗台板，且窗台板的边缘与外墙间应妥善收口；

6提高门窗杆件刚度，采用多道密封和多锁点装置，加强门

窗可开启部分密封防水性能：高度大于900mm的平开窗扇应安装

3个合页或铰链，且应在同一轴线上，传动锁闭器不应少于3个锁

闭点；平开门扇应安装不少于三个可调铰链。

5.2.3节能门窗的气密性能应根据使用要求确定，并应符合下列规

定：

1气密性能指标值单位开启缝空气渗透量q1不应大于

332

1.0m/(m·h)、单位面积空气渗透量q2不应大于3.0m/(m·h)；

2气密性能应符合国家和地方相关的建筑节能设计标准；

3门窗四周的密封应完整、连续，并形成封闭的密封结构。

5.2.4节能门窗的隔声性能应符合现行国家标准《民用建筑隔声设

计规范》GB50118的规定，根据使用要求和环境噪声情况确定，

且隔声性能指标值计权隔声量和交通噪声频谱修正量之和

（RW+Ctr）不应低于30dB。并宜采用下列措施：

1采用密封性能好的门窗构造；

2采用内外片不同厚度的中空玻璃，单片玻璃厚度相差不应

大于2mm；

10

3采用双层窗。

5.2.5节能门窗的保温性能应符合符合国家和地方相关的建筑节

能设计标准，并应符合下列规定：

1普通节能门窗的传热系数K值不应大于1.8W/(m2·K)，超

低能耗建筑用窗的传热系数K值不应大于1.0W/(m2·K)，不同配置

节能门窗的传热系数参见附录B；

2在采取外墙外保温措施时，窗框与保温层构造应协调，不

得形成热桥。

5.2.6节能门窗的物理力学性能应符合现行国家标准《铝合金门

窗》GB/T8478、《建筑用塑料窗》GB/T28886、《建筑用塑料门》

GB/T28887的规定，并应符合下列规定：

1节能门窗的反复启闭性能应根据设计使用年限确定，且门

的反复启闭次数不应少于10万次，窗的反复启闭次数不应少于1

万次；

2启闭频繁或设计使用年限要求高的节能门窗，其反复启闭

性能应根据实际需要，适当提高反复启闭的设计次数。

11

6安装施工

6.1一般规定

6.1.1节能门窗安装前，应具备下列条件：

1结构工程已验收合格；

2主体结构和门窗洞口尺寸与设计相符，并满足现行国家标

准《砌体工程施工质量验收规范》GB50203的有关要求；

3设计有预埋件或附框时，其位置、数量、规格、型号应符

合设计和验收规范的要求。

6.1.2节能门窗的品种、规格、类型、开启形式和方向等，应符合

设计要求。

6.1.3进场的节能门窗及其安装材料，节能门窗的气密性能、水密

性能、抗风压性能、保温性能、反复启闭性能、开关力（塑料窗）、

焊接角破坏力（塑料窗）、启闭力（铝合金窗）和中空玻璃露点应

符合设计要求，并按现行国家标准《建筑装饰装修工程施工质量验

收标准》GB50210和《建筑节能工程施工质量验收规范》GB50411

的相关规定进行验收。

6.1.4节能门窗工程应采用预留洞口的方法施工，不得采用边安装

边砌口或先安装后砌口的方法施工。

6.1.5节能门窗安装施工的环境温度不宜低于5℃。

6.1.6节能门窗附框或门窗框与洞口连接固定时应符合下列规定：

1砌体墙洞口严禁采用射钉固定，应采用膨胀螺栓固定，并

不得固定在砖缝处；

2轻质砌块或加气混凝土墙洞口，应在门窗框与墙体的连接

部位设置预埋件。

6.1.7节能门窗的安装应在洞口尺寸检验合格，并办好工种交接手

12

续后方可进行。门窗洞口应符合下列要求：

1门窗洞口宽、高尺寸应符合现行国家标准《建筑门窗洞口

尺寸系列》GB/T5824及表6.1.7-1的要求，其（后塞口）允许偏差

为±5mm，窗口偏移20mm以内；

表6.1.7-1洞口宽度与高度尺寸允许偏差(单位：mm)

允许偏差

项目尺寸范围

未粉刷墙面已粉刷墙面

＜2400≤10≤5

洞口宽度高度2400～4800≤15≤10

＞4800≤20≤15

2根据提供的标高线、洞口中线、进出位线等基准线，实测

门窗洞口的安装位置偏差值；门窗框与洞口的预留间隙，应视不同

的墙体饰面材料而定，可参照表6.1.7-2中的规定。

表6.1.7-2门窗框与洞口的间隙（单位：mm)

墙体饰面层材料洞口与门框或窗框的伸缩缝间隙

清水墙或附框10

墙体外饰面抹水泥砂浆或贴瓷砖15～
