DB34/T 1551-2011 NT系列模块化齿轮箱通用技术要求

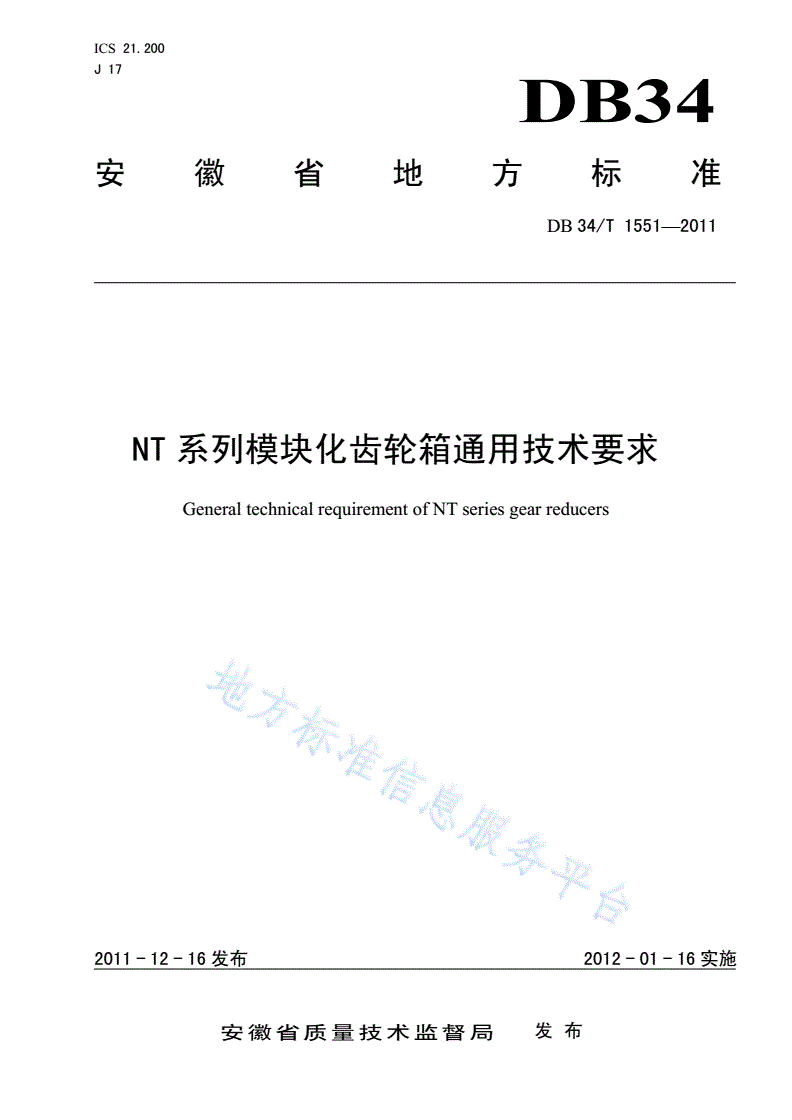

ICS21.200

J17

DB34

安徽省地方标准

DB34/T1551—2011

NT系列模块化齿轮箱通用技术要求

GeneraltechnicalrequirementofNTseriesgearreducers

文稿版次选择

2011-12-16发布2012-01-16实施

安徽省质量技术监督局发布

DB34/T1551—2011

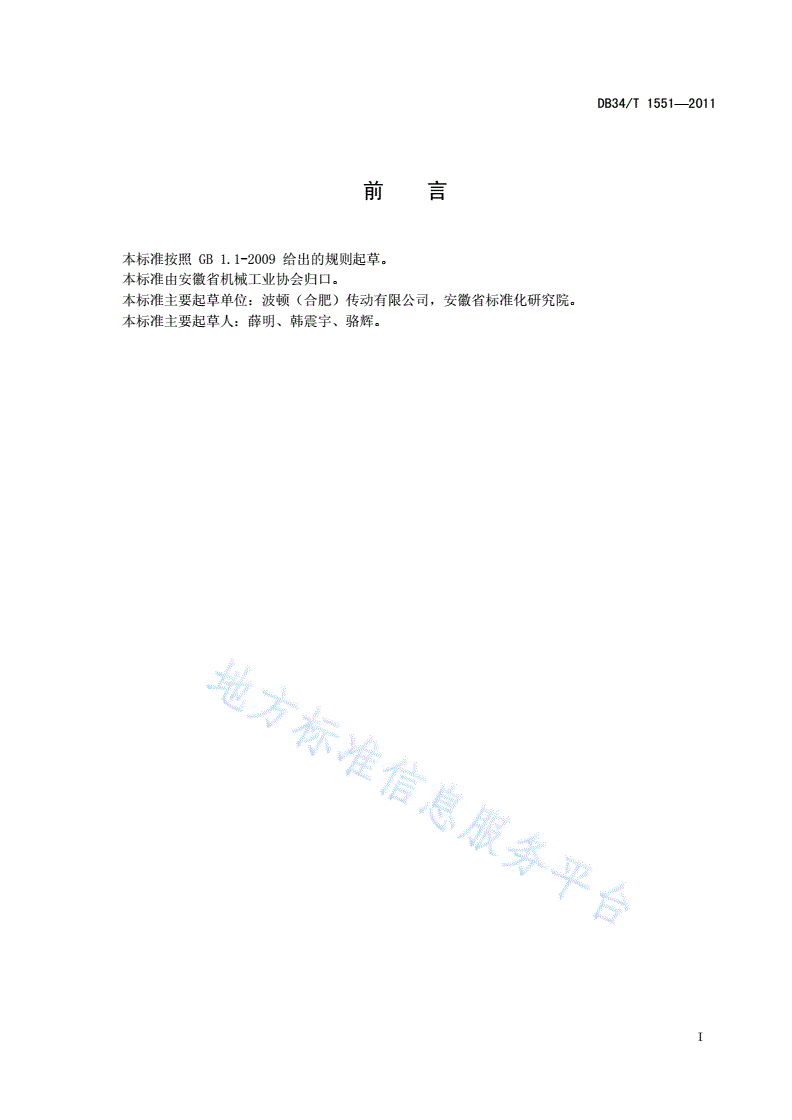

前言

本标准按照GB1.1-2009给出的规则起草。

本标准由安徽省机械工业协会归口。

本标准主要起草单位：波顿（合肥）传动有限公司，安徽省标准化研究院。

本标准主要起草人：薛明、韩震宇、骆辉。

I

DB34/T1551—2011

NT系列模块化齿轮箱通用技术要求

1范围

本标准规定了NT系列模块化齿轮箱的分类、型号与尺寸、技术要求、试验方法、检验规则、标志、

包装和贮运及可靠性保证等。

本标准适用于煤矿、冶金、电力、矿山、建材、物料搬运、化工、起重、运输、石油、纺织、造纸、

食品、塑料、橡胶、能源发电、环保等各类机械设备的传动。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1184形状和位置公差未注公差值

GB/T1348球墨铸铁件

GB/T6404.1齿轮装置的验收规范第1部分：空气传播噪声的试验规范

GB/T10095.1圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值

GB/T11365锥齿轮和准双曲面齿轮精度

JB/T5000.3重型机械通用技术条件第3部分：焊接件

JB/T5000.4重型机械通用技术条件第4部分：铸铁件

JB/T7929齿轮传动装置清洁度

JB/T9002-1999运输机械用减速器

JB/T9050.3圆柱齿轮减速器加载试验方法

3分类、型号与尺寸

3.1分类

3.1.1齿轮箱的类别

——NT系列模块化齿轮箱包括平行轴齿轮箱和直交轴齿轮箱；

——根据安装方式的不同又可分为卧式安装和立式安装；

——根据出轴型式可以分为实心轴式、空心轴式和空心轴带锁紧盘式；

——减速器级数为1～4级。

应符合表1的规定。

1

DB34/T1551—2011

表1

安装方式类别级数规格类型

150～190NH

230～120NH

130～220NH.NM

平行轴齿轮箱

330～120NH

130～220NH.NM

470～120NH

卧式安装

130～220NH.NM

250～120TH

130～180TH.TM

320～120TH

直交轴齿轮箱

130～220TH.TM

450～120TH

130～220TH.TM

230～120NV

130～220N.V

平行轴齿轮箱

330～220N.V

立式安装470～18N.V

250～180T.V

直交轴齿轮箱320～180T.V

450～180T.V

注：N——平行轴；

T——直交轴；

H——输出轴水平布置；

V——输出轴垂直布置；

M——输出轴水平布置不带地脚；

3.1.2齿轮箱的布置型式

齿轮箱的布置型式应符合表2的规定。

2

DB34/T1551—2011

表2

3.1.3齿轮箱的公称传动比

NT系列模块化齿轮箱的公称传动比应该符合表3的规定。

表3

1.251.41.61.822.242.52.83.153.5544.55

5.66.37.1891011.212.51416182022.4

252831.535.54045505663718090100

112125140160180200224250280315355400450

3.2型号与标记

齿轮箱的型号表示方法如下。

3

DB34/T1551—2011

ABCDE-FGH

齿轮箱类型布置型式

输出轴型式传动级数

输出轴方向公称传动比

齿轮箱规格附件

注1：齿轮箱类型：N：平行轴T：直交轴

注2：输出轴型式：S：实心轴H：空心轴D：空心轴带锁紧盘

注3：输出轴方向：H：输出轴水平布置V：输出轴垂直布置M：输出轴水平布置不带地脚

注4：齿轮箱规格：20～220

注5：齿轮箱附件：B：逆止器C：冷却盘管E：补偿油箱F：风扇L：法兰泵M：带电机Q：稀油站DI：

双输入轴DO：双输出轴

注6：公称传动比

注7：传动级数：A：单级传动B：两级传动C：三级传动D：四级传动

注8：布置型式：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ、Ⅶ、Ⅷ、Ⅸ

示例：三级平行轴带风扇、逆止器、实心轴式齿轮箱，规格130，公称传动比为40，

其标记为:齿轮箱：NSH130FB-40CII

3.3齿轮箱的外形及安装尺寸

齿轮箱的外形及安装尺寸应符合下列图表的规定。

4

DB34/T1551—2011

图1

5

DB34/T1551—2011

表4

6

DB34/T1551—2011

7

DB34/T1551—2011

8

DB34/T1551—2011

图2

9

DB34/T1551—2011

表5

10

DB34/T1551—2011

11

DB34/T1551—2011

图3

12

DB34/T1551—2011

表6

13

DB34/T1551—2011

图4

14

DB34/T1551—2011

表7

15

DB34/T1551—2011

图5

16

DB34/T1551—2011

表8

17

DB34/T1551—2011

18

DB34/T1551—2011

图6

19

DB34/T1551—2011

表9

20

DB34/T1551—2011

图7

21

DB34/T1551—2011

表10

22

DB34/T1551—2011

23

DB34/T1551—2011

图8

24

DB34/T1551—2011

表11

25

DB34/T1551—2011
