GB/T 35499-2017 呋喃树脂耐蚀作业质量技术规范

ICS25.220.99

A29

,f-b

主I二

不日

一』←A人民

中国国家标准

GB/'l'35499-2017

映喃树脂耐蚀作业质量技术规范

Codeforqualityandtechnologyofanticorrosiveconstructionwithfuranresin

2017-12-29发布2019-01-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

GB/l'35499-2017

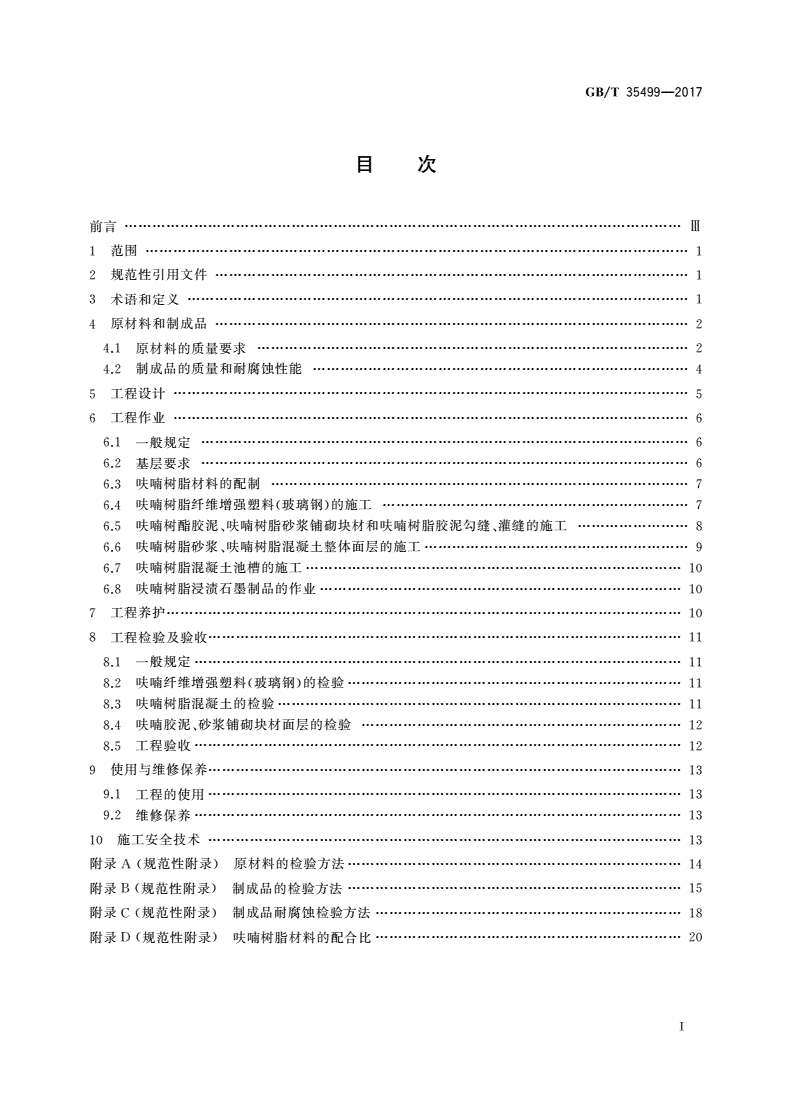

目次

mM

前言

1范围……··

2规范性亏｜用文件·

3术语和定义……………

4原材料和制成品…………………………2

4.1原材料的质量要求…………………2

4.2制成品的质量和耐腐蚀性能………………………4

5工程设计·

6工程作业…………………6

6.1一般规定……………6

6.2基层要求……………6

6.3峡峭树脂材料的配制………………7

6.4映喃树脂纤维增强塑料（玻璃钢）的施工…………7

6.5峡喃树酣胶泥、峡嘀树脂砂浆铺砌块材和峡喃树脂胶泥勾缝、灌缝的施工……8

6.6l决峭树脂砂浆、｜决嘀树脂说凝土整体而层的施工…………………9

6.7峡喃树脂棍凝土池糟的施工………………………10

6.8吠峭树脂搜渍石墨制品的作业……………………m

7工程养护…………………10

8工程检验及验收…………………………u

8.1一般规定……………11

8.2峡喃纤维增强塑料（玻璃钢）的检验………………11

8.3吠喃树脂混凝土的检验……………11

8.4峡喃胶泥、砂浆铺砌块材面层的检验……………12

8.5工程验收……………u

9使用与维修保养…………

9.1工程的使用…………………………13

9.2维修保养………………...................13

10施工安全技术…………………………u

附录A（规范性附录）原材料的检验方法………………M

附录B（规池性附录）制成品的检验方法………………四

附录c（规范性附录）制成品耐腐蚀检验方法…………18

附录DC规范性附录）吠H商树脂材料的配合比…………20

I

GB/T35499-2017

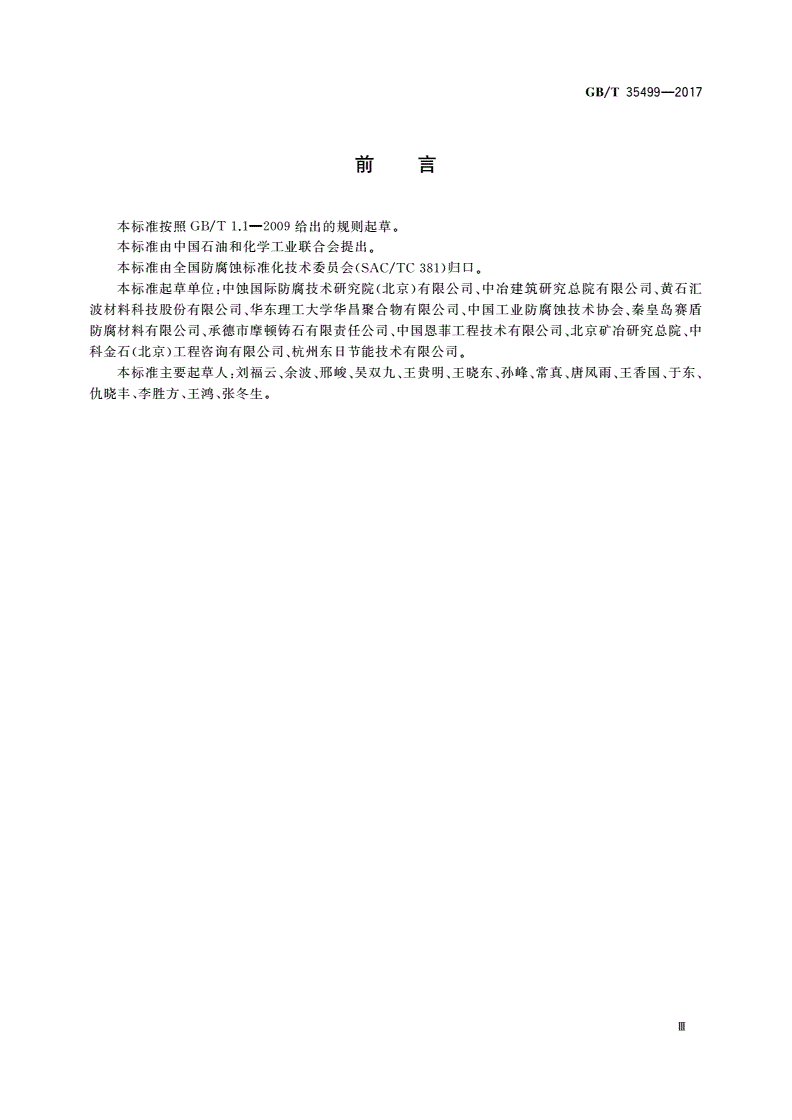

目。昌

本标准按照GB/T1.1-2009给出的规则起草。

本标准由中国石油和化学工业联合会提出。

本标准由全国防腐蚀标准化技术委员会＜SAC/1'C381）归口。

本标准起草单位：中蚀国际防腐技术研究院（北京）有限公司、中冶建筑研究总院有限公司、黄石汇

波材料科技股份有限公司、华东理工大学华昌聚合物有限公司、中国工业防腐蚀技术协会、秦皇岛赛盾

防腐材料有限公司、承德市摩顿铸石有限责任公司、中国恩菲工程技术有限公司、北京矿冶研究总院、中

科金石（北京〉工程咨询有限公司、杭州东日节能技术有限公司。

本标准主要起草人．刘福云、余披，fri）峻、吴双丸、王贵明、王晓东、孙峰、常真、唐凤雨、王香国、于东、

仇晓丰、李胜方、王鸿、张冬生。

mM

GB/l'35499-2017

映喃树脂耐蚀作业质量技术规范

1范围

本标准规定了耐蚀｜庆嘀树脂材料、工程设计、作业、养护、验收、使用及维护保养等技术要求。

本标准适用于映喃树脂材料的选用、防腐蚀工程的设计、作业、验收、使用及维修保养。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1446纤维增强塑料性能试验方法总则

GB/1'1447纤维增强塑料拉伸性能试验方法

GB/T1723涂料粘度测定法

GB/T25772支躏纤维增强塑料树脂含量试验方法

GB/T8488耐酸砖

GB/1'8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分．未涂覆过的钢材

表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

GB/T26743结构工程用纤维增强复合材料筋

GB50212建筑防腐蚀工程施工规范

GB50224建筑防腐蚀工程施工质量验收规范

GB50726工业设备及管道防腐蚀工程施工规范

GB50727工业设备及管道防腐蚀工程施工质量验收规范

J（＿~J80建筑施工高处作业安全技术规范

YB/T2818石墨块

3术语和定义

下列术语和定义适用于本文件。

3.1

陕喃树脂furanresin

分子结构中含有映喃环的一类树脂材料的总称。由糠醇树脂和糠睦树脂按一定比例复配并加入相

应助剂而戚。

3.2

陕喃树脂股料furanresinadhesive1naterials

映喃树脂和含有固化剂的玻璃钢粉按配合比配制而成的胶状液。

3.3

映喃树脂胶j尼furanresinn1ortar

映峭树脂和含有固化剂的胶泥粉按配合比配制而成的稠状物。

1

GB/l'35499-2017

3.4

映喃树脂彤、浆furanresindilutedaub

峡喃树脂和含有固化剂的砂浆粉按配合比配制而成的稠状物。

3.5

映喃树脂混凝土furanresinconcrete

映喃树脂和含有固化剂的？昆凝土粉、耐蚀粗骨料按配合比配偷1］而成的类似海凝土状的？昆合物。

3.6

体积安定性volumestability

i决喃树脂与含有固化剂的破璃钢粉或胶泥粉按规定的比例j昆合，在材料硬化过程中，材料体积的没

有起鼓现象，即为体积安定性合格。

4原材料和制成品

4.1原材料的质量要求

4.1.1映喃树脂

'9c喃树脂的质量指标应特合表l的规定。

表1跌喃树脂的

项目指标

外观棕黑色或棕榈色液体

粘度（涂－4粘度计，25°C)/s20~30

储存期（常i且）／年二，，，1

市度会随1i音符号时间的延长而增大。

4.1.2映喃树脂盼料

4.1.2.1外观：干燥、均匀的灰白色或黑色粉末，无铁质、碳酸盐、草木等杂质，无结块。

4.1.2.2体积安定性．粉料与树脂混合后体积安定性合格。

4.1.2.3固化时间：粉料均含有固化剂，由各种映｜嘀树脂粉料与哎喃树脂棍合后的固化时间应符合表2

的规定。

表2固化温度和固化时间

因化温度困化时间

名称

。Ch

粉料20~25<12

-;)严

4主24

低温施工型粉料

2

GB/l'35499-2017

4.1.3漫渍型映喃树脂固化剂

4.1.3.1外观：无色透明液体。

4.1.3.2固化剂与树脂棍合后，允许的操作时间应注25d。

4.1.3.3按升温曲线，固化时间《8h。

4.1.4细骨料

4.1.4.1体积安定性合格，见附录A.

4.1.4.2含水率不应大子0.5%，见附录A。

4.1.4.3峡喃玻璃钢粉桂度应小于0.05mm；哄峭胶泥粉粒度应小于0.15mm;I庆嘀树脂砂浆粉的粒径

不应大于2mm；用于映喃树脂？昆凝土时，颗粒级配应符合表3的规定。

表3细骨料的颗粒级配

项目

负~孔／mm::>1.250.16

’

累计筛余量／%70~9595~100

。～10

4.1.5粗骨料

耐酸粗骨料组成为石英石或重晶石。孟总石凶二氧花硅含量二＂＇98%；重晶石的硫酸惯含量注96%。

粗骨料其他指标应符合下列规定：--T

a)体积安定性合格，见附录A

b)含水率不应大于0.5%，组

c)最大粒径应小于20...,配应符合表4的规定。

表4粗骨料的颗粒级配

项目粒径要求

筛孔／min最大粒径1/2最大粒径5

累计筛余量／%30~6090~l00

。～5

4.1.6增强纤维

4.1.6.1玻璃纤维应符合下列规定：

a)破璃布应采用非石蜡乳液型的无捻粗纱玻璃纤维方格平纹布，其厚度宜为0.2mm~0.4mm,

经纬密度每平方厘米的纱根数应为4×4～8×8;

b)玻璃纤维短切毡的单位质量宜为300g/m2~450g/m2;

c)玻璃纤维表面毡的单位质量宜为30g/m2~50g/m2.

4.1.6.2涤纶纤维应符合下列规定：

3

GB/l'35499-2017

当用于氢氟酸工程时．应呆用耐氢氟酸型I庆喃树脂材料。增强材料应采用涤纶纤维布，涤纶纤维布

的经纬密度每平方厘米的纱根数为8×8，涤纶布的单位质量为30g/m2。

4.1.7玻璃纤维筋

玻璃纤维筋的拉伸强度、弹性棋量、断裂伸长率等质量指标应满足GB/T26743的要求。

4.2制成品的质量和耐腐蚀性能

4.2.1映嘀树脂制成品

'9c喃树脂制成品质量应特合表5的规定。

表5映喃树脂制成晶的质量

映峭纤维而t氢氟目主型映嘀映H南？昆j(~J氮氟｜峻型浸溃峡H南

I庆喃胶泥

项目

rt!，、浆

增强塑料l块峭胶泥凝土l决峭混凝土石器制品

抗压强度／MPa~70二~50二~60二~60二月。

二：；；：so二：；；：5

抗拉强＆／MPa法6二~6

与耐酸砖与浸渍石器砖与花岗岩

混凝土与加强

粘结强度／MPa

筋握聚力二：；；：5

二：；；：z.5二＂2.5二＂2.5

抗折强度／MPa注14

弹性棋量／MPa1.12×10'1.5×10'l.14×lO'l.6×10'

吸7］＜！＇！在／%岳王0.24三0.2主三0.54三0.5

收缩率%<0.4主三0.4<0.34三O.l

2.4×10-s2.13×10-s2.54×io-s

线性膨胀系数／K-'

二注2二注2二：；；：2二：；；：2

抗渗｜尘／MPa

二：；；：o.6

渗透性71<压／MPa

使用温度／℃~140<140<140骂王140<140<zoo

一

I决喃树脂材料制成品的检验方法见附录巴。

4.2.2映嘀树脂制成晶的耐腐蚀性能

映l喃树脂制成品的耐腐蚀性能应符合表6的规定。

4

GB/l'35499-2017

表6映喃树脂制成晶的主要耐腐蚀性能

介质耐腐蚀程度介质耐腐蚀程度

硫商室主二60.%耐氮氧化创25%耐

盐商室主三20.%耐氮化创3.%耐

尚耐氮氧化氨耐

直h：酸31%

硝酸10.%耐碳酸俐〈饱和l浴液）耐

告各酸《5%耐尿素（饱和｜榕液）耐

锦酸10.%尚耐氯化锻（饱和溶液〉耐

而J氯化倒（饱和溶液〉而J

Nii酸《20.%

磷班室主二75.%耐J硝般镀〈饱和溶液）

耐J

氨氟酸《20.%耐硫酸俐〈饱和l浴液）耐

氮氧化例＜25.%尚耐硫酸饺（饱和l浴液）耐

氮氧化创二月5.%耐J硫酸60%、氮氧化纳10.%交替

耐J

铜l也解液，70℃耐J硫酸40%、氮氧化纳10.%交替

耐J

氢氧化俐30.%耐J硫酸20%、氮氧化纳10.%交替

耐J

H比破15.%～20%，硫

硫
