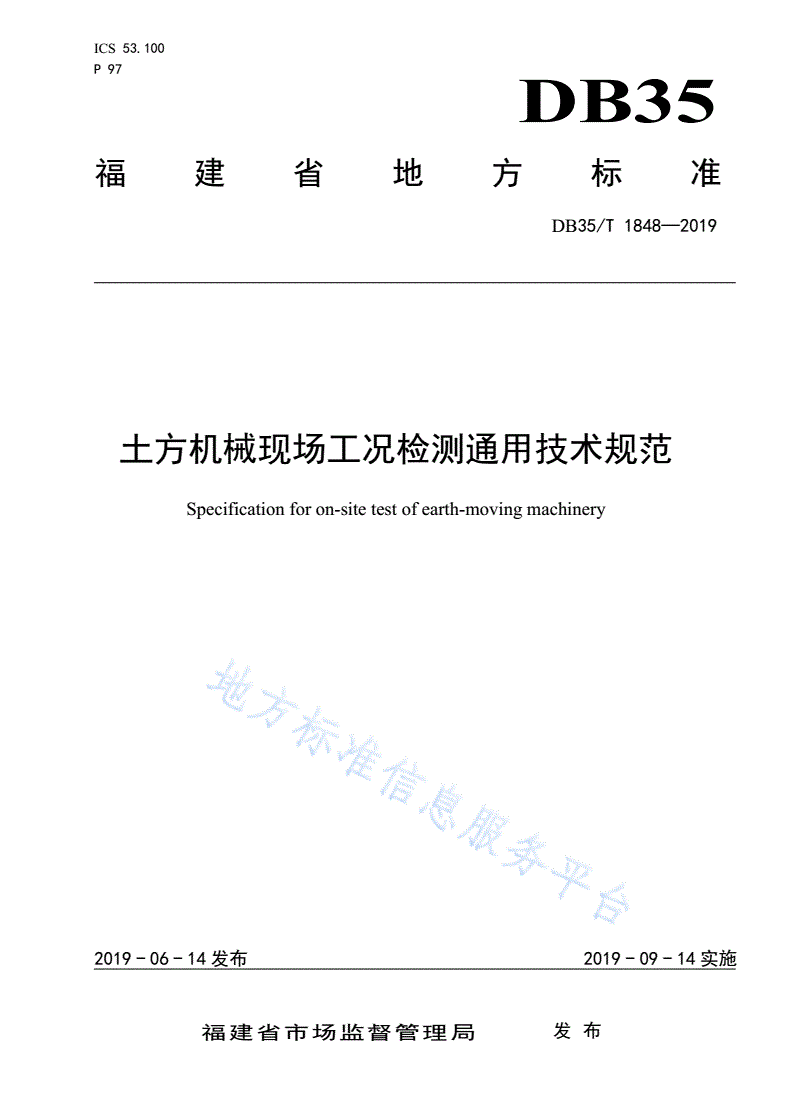

DB35/T 1848-2019 土方机械现场工况检测通用技术规范

ICS53.100

P97

DB35

福建省地方标准

DB35/T1848—2019

土方机械现场工况检测通用技术规范

Specificationforon-sitetestofearth-movingmachinery

2019-06-14发布2019-09-14实施

福建省市场监督管理局发布

DB35/T1848—2019

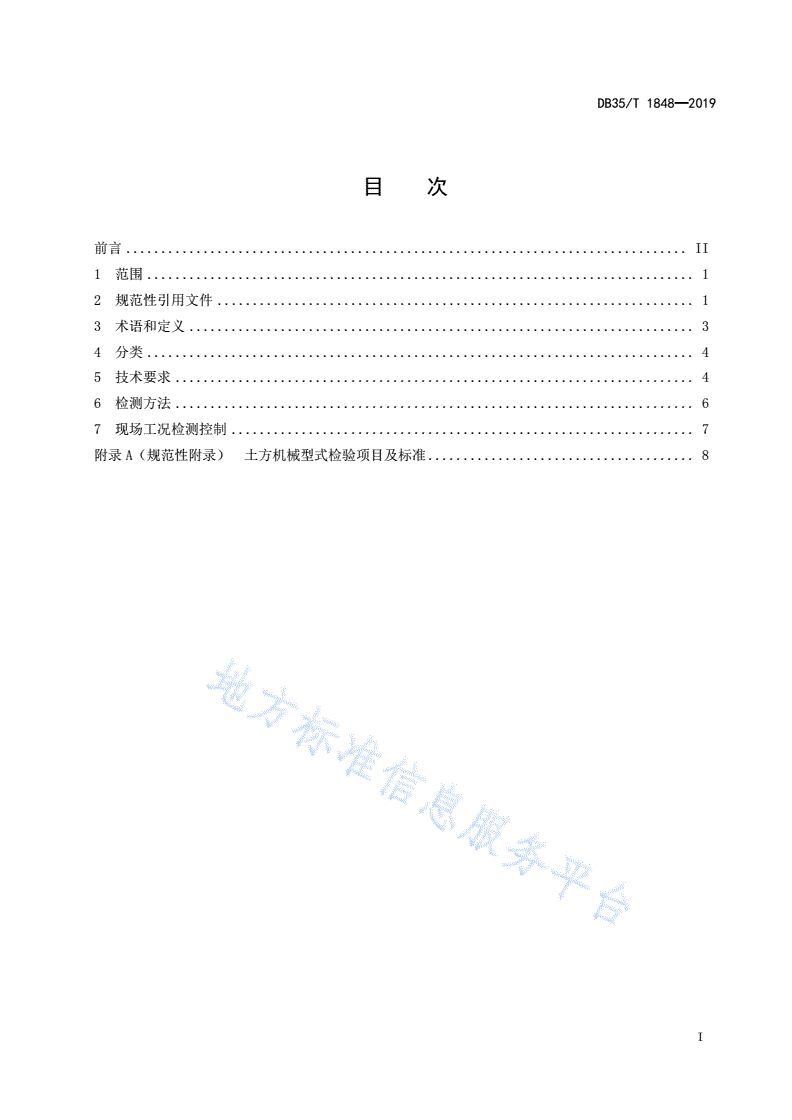

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................3

4分类..............................................................................4

5技术要求..........................................................................4

6检测方法..........................................................................6

7现场工况检测控制..................................................................7

附录A（规范性附录）土方机械型式检验项目及标准......................................8

I

DB35/T1848—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由福建省土方机械标准化技术委员会（SAFJ/TC8）提出并归口。

本标准起草单位：厦门市产品质量监督检验院、国家场（厂）内机动车辆质量监督检验中心、三明

市计量所、厦门市威迪思汽车设计有限公司。

本标准主要起草人：吴金木、章乐、张颖、刘建建、杨图强、杨毅梅、俞明欢、王一峰、韩锋钢。

II

DB35/T1848—2019

土方机械现场工况检测通用技术规范

1范围

本标准规定了土方机械现场工况检测的术语和定义、分类、技术要求、检测方法和现场工况检测控

制。

本标准适用于土方机械现场工况检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T7586土方机械液压挖掘机试验方法

GB/T8498土方机械基本类型识别、术语和定义

GB/T8506平地机试验方法

GB/T8511振动压路机

GB/T9139土方机械液压挖掘机技术条件

GB/T10170挖掘装载机技术条件

GB12523建筑施工场界环境噪声排放标准

GB/T13751挖掘装载机试验方法

GB/T14782平地机技术条件

GB16710土方机械噪声限值

GB20178土方机械机器安全标签通则

GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法(中国第三、四阶段）

GB/T21153土方机械尺寸、性能和参数的单位与测量准确度

GB25518地下铲运机安全要求

GB/T25614土方机械声功率级的测定动态试验条件

GB/T25615土方机械司机位置发射声压级的测定动态试验条件

GB/T25626冲击压路机

GB25684.1土方机械安全第1部分：通用要求

GB25684.2土方机械安全第2部分：推土机的要求

GB25684.3土方机械安全第3部分：装载机的要求

GB25684.4土方机械安全第4部分：挖掘装载机的要求

GB25684.5土方机械安全第5部分：液压挖掘机的要求

GB25684.6土方机械安全第6部分：自卸车的要求

GB25684.7土方机械安全第7部分：铲运机的要求

GB25684.8土方机械安全第8部分：平地机的要求

GB25684.9土方机械安全第9部分：吊管机的要求

GB25684.10土方机械安全第10部分：挖沟机的要求

1

DB35/T1848—2019

GB25684.11土方机械安全第11部分：土方回填压实机的要求

GB25684.12土方机械安全第12部分：机械挖掘机的要求

GB25684.13土方机械安全第13部分：压路机的要求

GB/T25694土方机械滑移转向装载机

GB/T29472—2012移动实验室安全管理规范

GB/T29479—2012移动实验室通用要求

GB/T31017移动实验室术语

GB/T35191土方机械履带式吊管机

GB/T35192土方机械非公路机械传动宽体自卸车试验方法

GB/T35193土方机械非公路机械传动矿用自卸车试验方法

GB/T35194土方机械非公路机械传动宽体自卸车技术条件

GB/T35195土方机械非公路机械传动矿用自卸车技术条件

GB/T35196土方机械非公路电传动矿用自卸车技术条件

GB/T35197土方机械非公路电传动矿用自卸车试验方法

GB/T35198土方机械轮胎式装载机试验方法

GB/T35199土方机械轮胎式装载机技术条件

GB/T35200土方机械履带式湿地推土机技术条件

GB/T35202土方机械履带式推土机试验方法

GB/T35213土方机械履带式推土机技术条件

GB/T36693土方机械液压挖掘机可靠性试验方法、失效分类及评定

GB/T36694土方机械履带式推土机燃油消耗量试验方法

GB/T36695土方机械液压挖掘机燃油消耗量试验方法

GB/T36696土方机械轮胎式装载机燃油消耗量试验方法

GB36886非道路移动柴油机械排气烟度限值及测量方法

GB/T36974土方机械轮胎式叉装机技术条件

GB/T36977土方机械轮胎式叉装机试验方法

GB/T36978土方机械轮胎式叉装机燃油消耗量试验方法

JB/T5500地下铲运机

JB/T5501地下铲运机试验方法

JB/T5931.1高原型轮胎式装载机第1部分：技术条件

JB/T5931.2高原型轮胎式装载机第2部分：试验方法

JB/T6039.1高原型履带式推土机第1部分：技术条件

JB/T6039.2高原型履带式推土机第2部分：试验方法

JB/T7153.2轮胎式推土机技术条件

JB/T7153.3轮胎式推土机型式试验方法

JB/T8549履带式装载机

JB/T10472光轮压路机

JB/T10473轮胎压路机

JB/T11307湿地液压挖掘机技术条件

JB/T12461履带式推土机可靠性试验方法、失效分类及评定

JB/T12463轮胎式装载机可靠性试验方法、失效分类及评定

JB/T13572组合式振动压路机

JG/T5040.1铲运机技术条件

2

DB35/T1848—2019

JG/T5040.2铲运机性能试验方法

JG/T5040.3铲运机可靠性试验方法

QC/T76.11矿用自卸汽车试验方法使用可靠性试验

《产品质量监督抽查管理办法》（国家质量监督检验检疫总局令第133号）

3术语和定义

GB/T8498和GB/T31017界定的以及下列术语和定义适用于本文件。

3.1

土方机械earth-movingmachinery

使用轮胎、履带或步履的自行式或拖式机械，具有工作装置或附属装置（作业器具），或两者都有，

主要用于土壤、岩石或其他物料的挖掘、装载、运输、钻孔、摊铺、压实或挖沟作业。

注1：土方机械类型主要包括：推土机、装载机、挖掘装载机、液压挖掘机、自卸车、铲运机、平地机、吊管机、

挖沟机、土方回填压实机、机械挖掘机、压路机以及轮胎式叉装机等。

注2：改写GB/T8498—2017，定义3.1。

3.2

工况检测conditiondetection

土方机械在工作状态（模拟工况和实际工况）时对其性能（安全环保性能、使用性能等）、运行状

态、运行技术参数以及可靠性等进行的试验测试。

3.3

现场工况检测on-siteconditioninspection

将工况检测所必需的试验装置运载至具备试验基础设施的试验场地现场所进行的检测活动。

3.4

基础设施infrastructure

为了进行土方机械工况检测所必需的试验场地、设施、装置和服务的体系。

3.5

试验装置testdevice

现场工况检测所必需的仪器、设备等。

注：试验装置的使用形式主要包括：自行式、拖挂式和携带式。

3.5.1

自行式selfpropelled

移动实验舱或仪器设备安装在专门的载具上，载具自带动力并依靠自身的运行机构运送的方式。

3.5.2

拖挂式trailer

移动实验舱或仪器设备安装在专门的载具上，载具无动力系统由非特定运载工具牵引移动或承载的

方式。

3.5.3

携带式carry

仪器设备放置在防护箱体内，可随身携带至检测试验现场使用的方式。

3.6

检测类型testtype

土方机械现场工况检测所包含的类型。

注：检测类型主要包括：第一方检测、第二方检测、委托检测、监督检验、型式检验、鉴定检测等。

3

DB35/T1848—2019

4分类

4.1样机分类

检测样机主要包括：

——新机器：制造商生产后未经用户使用的土方机械；

——在用机器：制造商生产出厂并经用户使用的土方机械；

——二手机器：已使用，又重新进入市场流通的土方机械；

——再制造机器：经过再制造过程并达到再制造要求，重新上市销售的土方机械。

4.2场地分类

检测试验场地主要包括：

——固定试验检测场：检测机构、科研机构或制造商设立，具备满足试验标准规定的永久性基础设

施；

——临时试验检测场：为了满足试验条件要求，借用其他场地临时设置的基础设施。

4.3装置分类

检测试验装置主要包括：

——自行式试验装置：如负荷牵引车测量系统等；

——拖挂式试验装置：如排气烟度测量拖挂车等；

——携带式试验装置：如应力采集测试系统、噪声采集测试系统等。

4.4人员分类

工作人员主要包括：

——抽样人员：履行监督抽查的检测机构人员或经委托方授权，抽取样机的人员；

——检验检测人员：按标准规定开展测试、试验、记录的专业人员；

——机器操作人员：经技能评价，在试验期间按检验检测人员要求，对样机进行驾驶操作的人员；

——试验辅助人员：为实现试验过程，制造商或检测机构聘用的协助试验工作的人员。

5技术要求

5.1基本要求

现场工况检测试验样机、人员、场地、环境条件、试验装置以及检测方法的选择应符合拟开展检测

项目的标准规定。

5.2人员要求

5.2.1监督检验抽样人员应符合《产品质量监督抽查管理办法》的规定，现场抽样人员应不少于2人。

5.2.2检验检测人员应经过专业培训，具备相应技术检测能力，熟悉相关产品标准及试验方法，并持

证上岗，人数配备应满足试验进度要求。

5.2.3机器操作人员一般由制造商配备，应具备3年以上操作土方机械的经历。

5.2.4试验辅助人员应听从试验检测人员的指挥、调度和安排。

5.2.5上公路行驶载具驾驶员应取得法定的机动车驾驶证，非公路行驶载具驾驶员应具备相关专业资

质或经培训上岗。

4

DB35/T1848—2019

5.3样机要求

5.3.1样机的抽样或取样应符合标准或规范的规定，数量应满足试验要求。

5.3.2抽取的样机应由受检单位或委托方与承检机构进行技术核对，并按规定要求安装工作装置、附

属装置，添加燃油、水、气及各项液压油和润滑油（脂）；按司机手册和产品技术规范核定发动机最高

空载转速、液压系统安全阀标定压力、制动系统的操纵气压或油压等。

5.3.3如具备司机手册、零部件图册、发动机使用保养说明书或设计技术参数等技术文件的，应提供

相关材料。

5.3.4试验周期内样机应妥善保管，监督检验抽查样机停放期间应采取封存措施。

5.4场地要求

5.4.1固定试验检测场

5.4.1.1首次使用固定试验检测场应对场地参数进行确认，满足标准要求方可进行检测工作。

5.4.1.2场地参数确认项目：

——定置试验场地：路面材料、平整度、坡度、面积等；

——试验跑道：路面材料、附着系数、平整度、坡度、长度和宽度等；

——噪声试验场地：路面材料、平整度、周边遮挡物与噪声测量场地的距离；

——性能能耗区：路面材料、平整度、面积、土壤密度等；

——可靠性试验区：作业面面积、道路长度、物料状态等。

5.4.2临时试验检测场

5.4.2.1使用的临时场地应事先取得场地所有者的许可，不得利用在用公路或公共场所作为试验检测

场地。

5.4.2.2设置的临时试验场地应采取隔离措施，防止不相关人员、车辆进入。

5.4.2.3使用前应对场地参数进行确认，满足标准要求方可进行检测工作，参数确认项目按5.4.1.2

的规定。

5.5环境条件要求

5.5.1除特殊工况要求外，不得在雨雪、雷电、低温（0℃以下）、高温（40℃以上）的恶劣天气条

件进行试验。

5.5.2试验前应对试验环境条件进行确认，满足标准要求方可进行检测工作。试验过程应实时对环境

条件进行监测，一旦超出标准规定即中断或暂停检测工作。

5.5.3环境条件确认项目（不限于）：

——天气状况；

——风向和风速；

——环境温度；

——环境相对湿度；

——大气压力；

——背景噪声。

5

DB35/T1848—2019

5.6试验装置要求

5.6.1一般要求

试验现场应具备固定电源，如未具备固定电源应配置为试验装置提供临时电源的发电机组或移动电

源。

5.6.2自行式或拖挂式试验装置

5.6.2.1装置测量准确度应符合GB/T21153的规定，并须经有关计量部门检定/校准合格，并在有效

期内，使用前应进行标定或检查。

5.6.2.2装置的核查和维护要求应符合GB/T29479—2012中5.5的规定。

5.6.2.3装置移动特性要求应符合GB/T29479—2012中第6章的规定。

5.6.3携带式试验装置

5.6.3.1仪器设备应采用牢固的包装箱贮存在密闭的载具上，包装箱上应有醒目的仪器设备名称及编

号，需要长途运输的包装箱应与载具固定连接，根据设备性能要求还应采取必要的减振措施。

5.6.3.2现场工况检测测试数据采集仪器宜优先采用无线传输方式。

5.6.3.3重要仪器设备宜配备两件或以上进行备份。

5.6.3.4仪器设备安装在土方机械上进行检测，安装应牢固，防止仪器设备损坏。

5.6.3.5仪器设备准确度应符合GB/T21153的规定，并须经有关计量部门检定/校准合格，并在有效

期内，使用前应进行标定或检查。

5
