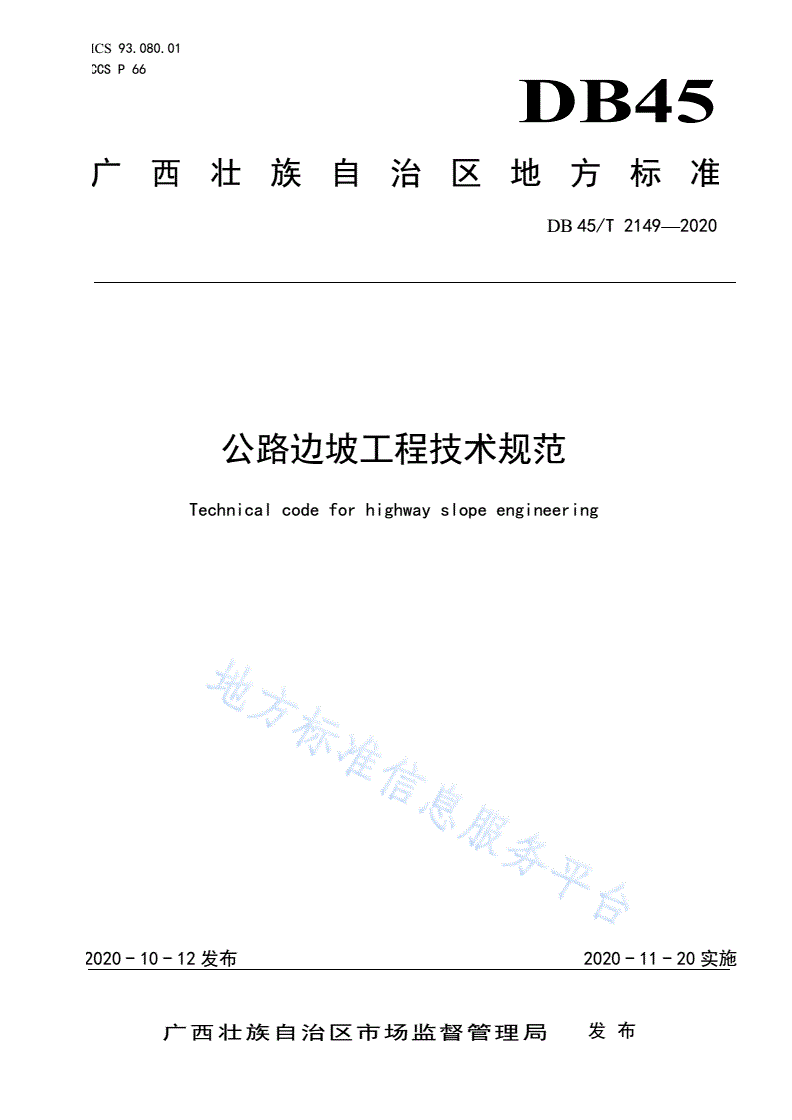

DB45/T 2149-2020 公路边坡工程技术规范

ICS93.080.01

CCSP66

DB45

广西壮族自治区地方标准

DB45/T2149—2020

公路边坡工程技术规范

Technicalcodeforhighwayslopeengineering

2020-10-12发布2020-11-20实施

广西壮族自治区市场监督管理局发布

DB45/T2149—2020

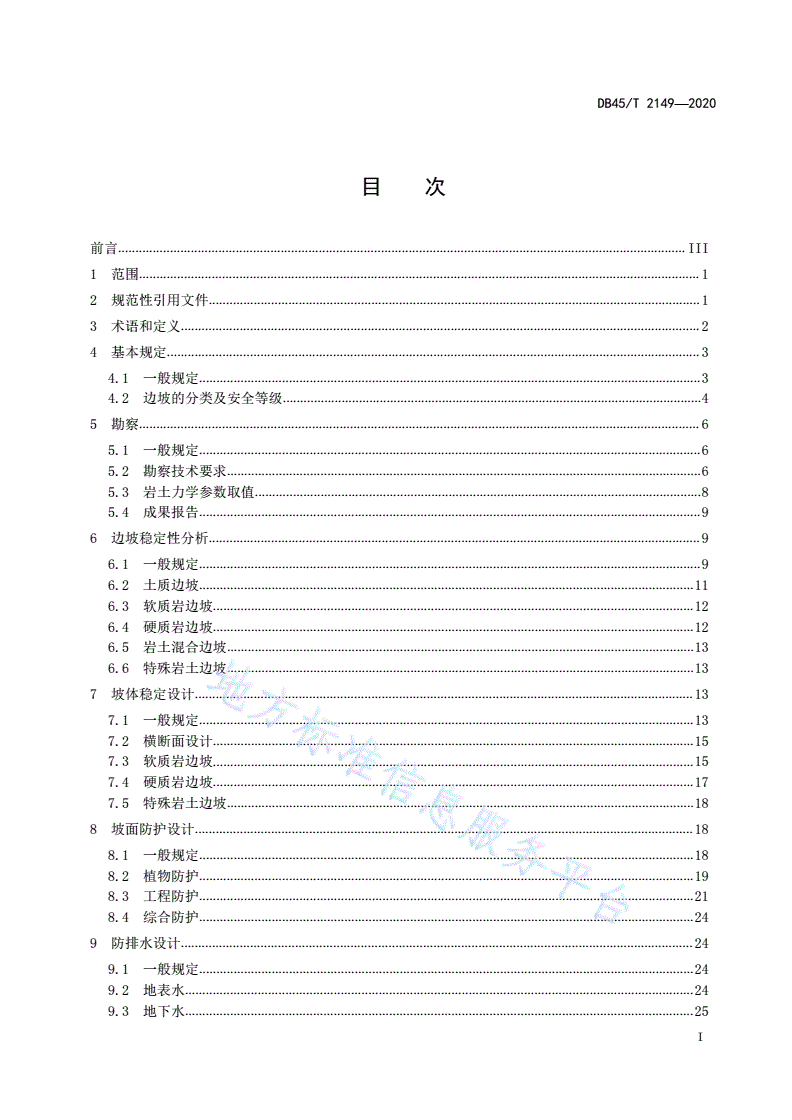

目  次

前言....................................................................................................................................................................III

1范围..................................................................................................................................................................1

2规范性引用文件..............................................................................................................................................1

3术语和定义......................................................................................................................................................2

4基本规定..........................................................................................................................................................3

4.1一般规定.................................................................................................................................................3

4.2边坡的分类及安全等级.........................................................................................................................4

5勘察..................................................................................................................................................................6

5.1一般规定.................................................................................................................................................6

5.2勘察技术要求.........................................................................................................................................6

5.3岩土力学参数取值.................................................................................................................................8

5.4成果报告.................................................................................................................................................9

6边坡稳定性分析..............................................................................................................................................9

6.1一般规定.................................................................................................................................................9

6.2土质边坡...............................................................................................................................................11

6.3软质岩边坡...........................................................................................................................................12

6.4硬质岩边坡...........................................................................................................................................12

6.5岩土混合边坡.......................................................................................................................................13

6.6特殊岩土边坡.......................................................................................................................................13

7坡体稳定设计................................................................................................................................................13

7.1一般规定...............................................................................................................................................13

7.2横断面设计...........................................................................................................................................15

7.3软质岩边坡...........................................................................................................................................15

7.4硬质岩边坡...........................................................................................................................................17

7.5特殊岩土边坡.......................................................................................................................................18

8坡面防护设计................................................................................................................................................18

8.1一般规定...............................................................................................................................................18

8.2植物防护...............................................................................................................................................19

8.3工程防护...............................................................................................................................................21

8.4综合防护...............................................................................................................................................24

9防排水设计....................................................................................................................................................24

9.1一般规定...............................................................................................................................................24

9.2地表水...................................................................................................................................................24

9.3地下水...................................................................................................................................................25

I

DB45/T2149—2020

10施工..............................................................................................................................................................25

10.1一般规定.............................................................................................................................................25

10.2边坡开挖.............................................................................................................................................25

10.3支挡工程.............................................................................................................................................27

10.4坡面防护工程.....................................................................................................................................29

10.5防排水工程.........................................................................................................................................32

11监测..............................................................................................................................................................33

11.1一般规定.............................................................................................................................................33

11.2施工期监测.........................................................................................................................................34

11.3运营期监测.........................................................................................................................................35

12养护..............................................................................................................................................................35

12.1一般规定.............................................................................................................................................35

12.2边坡检查.............................................................................................................................................36

12.3日常养护.............................................................................................................................................37

12.4专项整治.............................................................................................................................................38

II

DB45/T2149—2020

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由广西壮族自治区交通运输厅提出并宣贯。

本文件由广西交通运输标准化技术委员会归口。

本文件起草单位：广西交通设计集团有限公司、广西新恒通高速公路有限公司、广西翔路建设有限

责任公司。

本文件主要起草人：叶琼瑶、米德才、李敦仁、陈开群、唐正辉、蓝日彦、邓胜强、农承尚、刘佳、

查俊、何廷全、陈钊、杨泓全、黄东、匡波、刘先林、张建明、罗光、刘光彬、陈云生、张云、罗得把、

欧鸥、罗成斌、胡浩、黄凤莉、周坤、蒙建强。

III

DB45/T2149—2020

公路边坡工程技术规范

1范围

本文件规定了公路边坡工程的勘察、边坡稳定性分析、设计、施工、监测与养护的技术要求。

本文件适用于广西区内二级及以上新建或改扩建公路的边坡工程，二级以下的公路、市政道路及其

它工程项目的边坡工程可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T706热轧工字钢尺寸、外型、重量及允许偏差

GB/T5976钢丝绳夹

GB6722爆破安全规程

GB/T6946钢丝绳铝合金压制接头

GB/T20118一般用途钢丝绳

GB/T32864滑坡防治工程勘查规范

GB50086岩土锚杆与喷射混凝土支护工程技术规范

GB/T50266工程岩体试验方法标准

GB50330建筑边坡工程技术规范

GB50666混凝土结构工程施工规范

JTG/T3610公路路基施工技术规范

JTGB02公路工程抗震规范

JTGC20公路工程地质勘察规范

JTGD30公路路基设计规范

JTGE40公路土工试验规程

JTGF80/1公路工程质量检验评定标准

JTGF90公路工程施工安全技术规范

JTGH10公路养护技术规范

JTGH30公路养护安全作业规程

JGJ/T87建筑工程地质勘探与取样技术规程

DB45/T1829膨胀土地区公路勘察设计规程

DB45/T1973山区高速公路边坡防治施工技术规程

交安监发〔2014〕266号高速公路路堑高边坡工程施工安全风险评估指南

1

DB45/T2149—2020

3术语和定义

下列术语和定义适用于本文件。

3.1

公路边坡highwayslope

因公路建设形成的人工边坡。

3.2

土质边坡soilslope

主要组成物质为土体的边坡。

3.3

岩质边坡rockslope

主要组成物质为岩石的边坡。

3.4

岩土混合边坡rock-soilslope

组成边坡的地层中，土质（含类土质）、岩质两部分所占比例都大于30％的边坡。

3.5

崩解性岩石disintegrativerock

耐崩解指数小于70％的岩石。

3.6

动态设计法dynamicdesign

根据施工反馈的信息，对地质结论、设计参数及设计方案进行再验证，确认原设计条件有较大变化，

及时补充、修改原设计的设计方法。

3.7

信息法施工modifyconstructionwithin-situinformation

根据施工现场的地质情况和监测数据，对地质结论、设计参数进行验证，对施工安全性进行判断并

及时修正施工方案的施工方法。

3.8

坡率法sloperatiomethod

通过调整、控制边坡坡率维持边坡整体稳定和采取构造措施保证边坡稳定的边坡治理方法。

3.9

客土喷播external-soilsprayseeding

通过喷播施工，在边坡上营造一层稳定且可供植物生长土层的绿化方法。

3.10

厚层基材喷播thicklayer-basedmaterialspraying

以有机质为主，将各种添加物、植物种子混合均匀，以压缩空气为输送载体，利用专用机械设备将

混合物料喷射到坡面上的绿化方法。

3.11

生态袋ecologicalbag

用抗老化长丝无纺土工布加工成袋状构件，并填充物料用于边坡绿化的产品。

3.12

喷射植被混凝土vegetationconcretespraying

2

DB45/T2149—2020

将水泥、种植土、混凝土绿化添加剂、腐殖质等与植物种子均匀混合后喷射到工程坡面，形成一层

人工基质，有一定强度，不龟裂，抗冲刷，稳定地附着在坡面上，植物能在此基质上正常生长，特别适

用于劣质土边坡、岩石边坡及混凝土边坡的复绿工程。

3.13

锚筋桩anchorpile

一种在地基内钻孔浇注、承受轴心拉力的微型桩,它一端与工程构筑物连接，另一端深入地层中，

其功能是将锚固体与地层的粘结摩擦作用增大，增加锚固体的锚固力，将拉力传至土体深处。

3.14

边坡柔性防护系统flexiblesystemforprotectingslope

以钢丝绳网为主要特征构件，以覆盖或拦截两种基本形式来防治各类坡面地质灾害和爆破飞石、坠

物等危害的系统。

3.15

主动防护系统activeprotectionsystem

采用锚杆和支撑绳固定方式将钢丝绳网和钢丝网覆盖在具有潜在地质灾害的坡面上，从而实现坡面

加固或限制落石运动范围的一种边坡柔性防护系统。

3.16

被动防护系统passiveprotectionsystem

采用锚杆、钢柱、支撑绳和拉锚绳等固定方式将金属柔性网以一定角度安装在坡面上，用以拦截落

石的栅栏式边坡柔性防护系统。

3.17

引导式柔性防护系统guidedflexibleprotectionsystem

由钢质立柱、支撑绳、纵横向拉绳、双绞六边网及锚杆等组成边坡柔性防护系统，它以控制、引导、

衰耗为防护理念，使落石的运动速度和轨迹受到控制，引导其进入预先设定的收集区。

3.18

柔性支护结构flexiblesupportstructure

采用加筋土填筑在边坡外侧的中下部，支护边坡使之保持整体稳定而允许其有一定变形量的一种边

坡支护结构。

4基本规定

4.1一般规定

4.1.1公路边坡设计应贯彻执行节约资源和环境保护的基本国策，优化路线方案，避免设置高填方路

基和深挖路堑边坡，无法避免时，应进行多方案比选和综合论证。

4.1.2公路高边坡的建设应遵循国家有关工程建设的相关程序，先勘察，后设计，再施工；应坚持动

态设计法、信息法施工的原则，综合考虑边坡工程的安全等级、支护结构类型和施工条件等因素，合理

设计，精心施工。

4.1.3公路边坡勘察应遵循“有效性、实用性”原则，综合选取勘察方法。

4.1.4边坡工程的设计应遵循“安全耐久、预防为主、因地制宜、经济适用、易于管护、兼顾景观”

的原则。

4.1.5边坡防护设计应结合地形地貌、地质、路侧净宽和周边自然环境等因素，按照精、细、美的创

作设计理念，在平面、立面上合理布设路基边坡、排水和防护工程，按安全、环保、美观和协调要求分

段对路基典型横断面进行灵活设计和创作设计。

3

DB45/T2149—2020

4.1.6公路边坡工程应采用成熟的技术，有条件时可采用新技术、新结构、新材料和新工艺。

4.1.7公路边坡工程除应符合本规范的规定外，尚应符合国家和行业现行有关标准的规定。

4.2边坡的分类及安全等级

4.2.1根据建造方式、物质组成、边坡高度、稳定程度、安全风险等因素，边坡的分类见表1。

表1边坡的分类

序号分类依据类别划分标准或特征

路堤边坡坡脚以上为填筑形成

1建造方式

路堑边坡坡脚以上为开挖形成

土质边坡主体由土体或全风化岩石组成的边坡

岩质边软质岩边坡主体由饱和单轴抗压强度低于15MPa的软质岩组成的边坡

2物质组成

坡硬质岩边坡主体由饱和单轴抗压强度不低于15MPa的硬质岩组成的边坡

岩土混合边坡主体由土体和岩体组成的边坡

路堤：H<20m

一般边坡

路堑：H<20m（土质边坡），H<30m（其余边坡）

3边坡高度

路堤：H≥20m

高边坡

路堑：H≥20m（土质边坡），H≥30m（其余边坡）

稳定边坡

4稳定程度欠稳定边坡依据稳定性分析结果划分

不稳定边坡

Ⅰ类边坡

Ⅱ类边坡

5安全风险依据安全风险评估结果划分

Ⅲ类边坡

Ⅳ类边坡

注1：H为边坡高度。

注2：安全风险评估应按照交安监发〔2014〕266号的要求进行。

4.2.2应根据组成岩质边坡的岩石类型、岩体完整性、主要结构面与坡向的关系、结构面的倾角大小、

结合程度等因素对边坡岩体类型进行划分。存在外倾结构面的边坡岩体类型见表2。

表2边坡岩体分类

边坡岩体判定条件

类型岩石类型岩体完整程度结构面产状

①硬质岩完整、较完整外倾结构面或外倾不同结构面的组合线倾角＞65°或＜15°

硬质岩完整、较完整外倾结构面或外倾不同结构面的组合线倾角15°～65°

②硬质岩较破碎外倾结构面或外倾不同结构面的组合线倾角＞65°或＜15°

软质岩完整、较完整外倾结构面或外倾不同结构面的组合线倾角＞65°或＜15°

硬质岩较破碎外倾结构面或外倾不同结构面的组合线倾角15°～65°

硬质岩破碎结构面无明显规律

③

软质岩完整、较完整外倾结构面或外倾不同结构面的组合线倾角15°～65°

软质岩较破碎外倾结构面或外倾不同结构面的组合线倾角＞65°或＜15°

4

DB45/T2149—2020

表2边坡岩体分类（续）

边坡岩体判定条件

类型岩石类型岩体完整程度结构面产状

软质岩较破碎外倾结构面或外倾不同结构面的组合线倾角15°～65°

④

软质岩破碎结构面无明显规律

注1：应按照JTGC20的要求进行岩石分类及岩体完整程度的判别。

注2：结构面指原生结构面、构造结构面或贯通长度超过20m的其它结构面。

注3：外倾结构面系指倾向与坡向的夹角小于30°的结构面。

注4：当地下水发育时，软质岩可根据具体情况降低一档岩体类型。

注5：当岩体结构面结合差或很差、且结构面贯通性也较好时，可降低一档岩体类型。

4.2.3当无外倾结构面及外倾结构面组合时，完整、较完整的硬质岩应划为①类，较破碎的硬质岩应

划为②类；完整、较完整的软质岩应划为②类，较破碎的软质岩应划为③类。

4.2.4由坚硬程度不同的岩石互层组成的边坡，宜由相对软弱的岩石确定边坡岩体类型。

4.2.5全风化岩及半成岩应视为土体；极软岩、强风化岩应划为④类。

4.2.6当组成边坡的主要岩土体为特殊岩土时，边坡岩体类型可根据具体情况降低一档。

4.2.7应根据边坡岩土类型、高度和公路等级等因素确定边坡工程安全等级，见表3。

表3边坡工程安全等级

边坡高度H

岩土类型公路等级安全等级

m

H≥60各等级公路一级

岩体类型为①类时为二级

岩体类型为①高速公路

40≤H＜60岩体类型为②类时为一级

或②类

岩一、二级公路二级

质H＜40各等级公路三级

边H≥50各等级公路一级

坡岩体类型为③类时为二级

岩体类型为高速公路

30≤H＜50岩体类型为④类时为一级

③或④类

一、二级公路二级

H＜30各等级公路三级

H≥30时为一级

高速公路

H≥2020≤H＜30时为二级

土质边坡

一、二级公路二级

H＜20各等级公路三级

注1：同一边坡的各段，可根据实际情况确定不同的安全等级。

注2：对边坡影响范围内存在高压电塔、村庄等重要建（构）筑物的边坡工程，其安全等级宜提高一个等级。

5

DB45/T2149—2020

5勘察

5.1一般规定

5.1.1公路边坡的勘察宜分阶段进行，并与公路的设计阶段相适应。应根据公路路线地质勘察成果初

步判别边坡的安全等级。安全等级为三级的边坡工程可简化勘察流程，与公路路线地质勘察合并进行；

安全等级为二级的边坡应进行详细勘察阶段工点勘察；安全等级为一级的边坡应进行初步勘察和详细勘

察阶段工点勘察。

5.1.2高速公路应在初步勘察前进行地质选线勘察，判别出大型滑坡、长大顺层边坡、特殊岩土等对

路基、斜坡稳定性有较大影响的路段，提出路线方案优化建议。

5.1.3施工或运营期间发生地质灾害的边坡工程宜进行专项工程地质勘察。

5.1.4勘察手段可根据工程阶段、边坡特点选择踏勘、地质调绘、钻探、槽（坑）探、物探、现场原

位测试、室内岩土物理力学试验以及各类监测手段等中的一项或几项。

5.1.5勘察过程中发现重大不良地质或其它影响边坡建设方案的因素时，应及时向设计人员反馈，提

出路线方案优化建议。

5.1.6滑坡的勘察应根据工程特点按照JTGC20及GB/T32864的要求执行。

5.2勘察技术要求

5.2.1公路边坡工程勘察前宜收集下列资料：

——1:2000～1:10000地形图，必要时宜收集比例不低于1:100000的卫星相片或航空相片；

——边坡工程区域的气象、水文资料；

——边坡工程所在地的区域地质、水文地质资料；

——拟建公路路线平面、纵面及横断面设计资料；

——拟采取的支挡、防护方案及范围、位置；

——边坡滑塌区或影响范围内的建(构)筑物的相关资料；

——对边坡工程产生影响的汇水面积、排水坡度、长度和植被等情况；

——边坡及邻近工程的地质资料。

5.2.2公路边坡工程勘察应包括下列内容：

——场地地形和场地所在地貌单元；

——地层时代、成因、类型、性状、覆盖层厚度、基岩面的形态和坡度、岩石风化和完整程度；

——岩、土体的物理力学性质；

——主要结构面特别是软弱结构面的类型、产状、发育程度、延伸程度、结合程度、充填状况、充

水状况、组合关系、力学属性及其与临空面的关系；

——地下水水位、水量、类型、主要含水层分布情况、补给及动态变化情况；

——岩土的透水性和地下水的出露情况；

——滑坡、崩塌等不良地质作用的类型、规模、发展趋势及其影响；

——地下水、土对支挡结构材料的腐蚀性；

——边坡影响范围内的建（构）筑物的荷载、结构、基础形式和埋深，及其它人类工程活动的情况；

——边坡挖方土石分级及其填筑性能；

——边坡工程区域的人类工程活动情况。

5.2.3边坡工程勘探范围应包括坡体开挖、填筑区域及若边坡失稳时可能影响的区域。边坡影响范围

的界定应符合下列要求：

6

DB45/T2149—2020

a)对无外倾结构面控制的岩质边坡的影响范围，初拟放坡坡顶以外的水平距离应不小于边坡高度

的区域；

b)对有外倾结构面控制的岩质边坡的影响范围，应根据组成边坡的岩土性质及可能的边坡破坏模

式确定；

c)对于可能按圆弧滑动破坏的土质边坡的影响范围，初拟放坡坡顶以外的水平距离宜不小于1.5

倍边坡高度的区域；

d)对可能沿岩土界面滑动的土质边坡的勘探范围，后部应大于可能的后缘边界，前部应大于可能

的剪出口位置；

e)勘察范围还应包括可能对建（构）筑物有潜在安全影响的区域。

5.2.4边坡工程勘察应先进行工程地质调查和测绘，并符合下列要求：

a)边坡及边坡影响范围的调绘比例尺不宜低于1:2000；

b)地质构造线、地层接触线、岩性分界线、标准层位、地质单元体、地貌分界线、不良地质体分

界线、地质灾害体及环境破坏的边界线等各种地质和主要结构面上应布置地质观测点；

c)地质观测点应充分利用天然和
