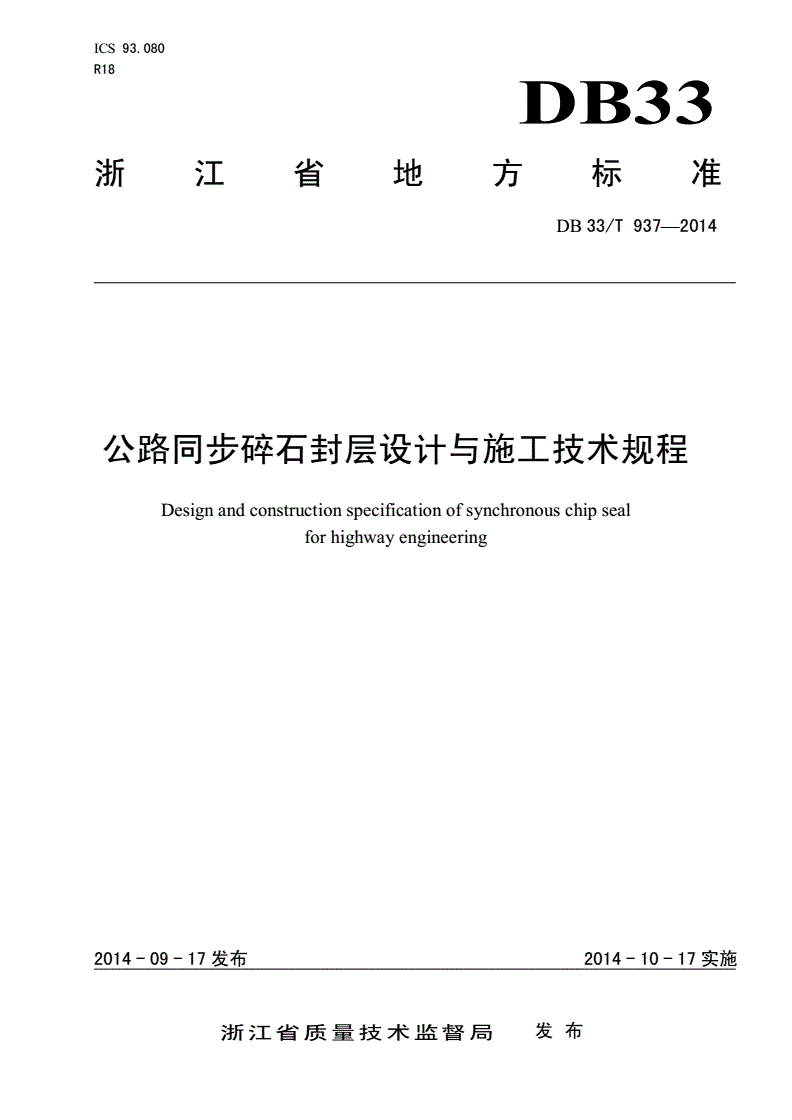

DB33/T 937-2014 公路同步碎石封层设计与施工技术规程

ICS93.080

R18

DB33

浙江省地方标准

DB33/T937—2014

公路同步碎石封层设计与施工技术规程

Designandconstructionspecificationofsynchronouschipseal

forhighwayengineering

2014-09-17发布2014-10-17实施

浙江省质量技术监督局发布

DB33/T937—2014

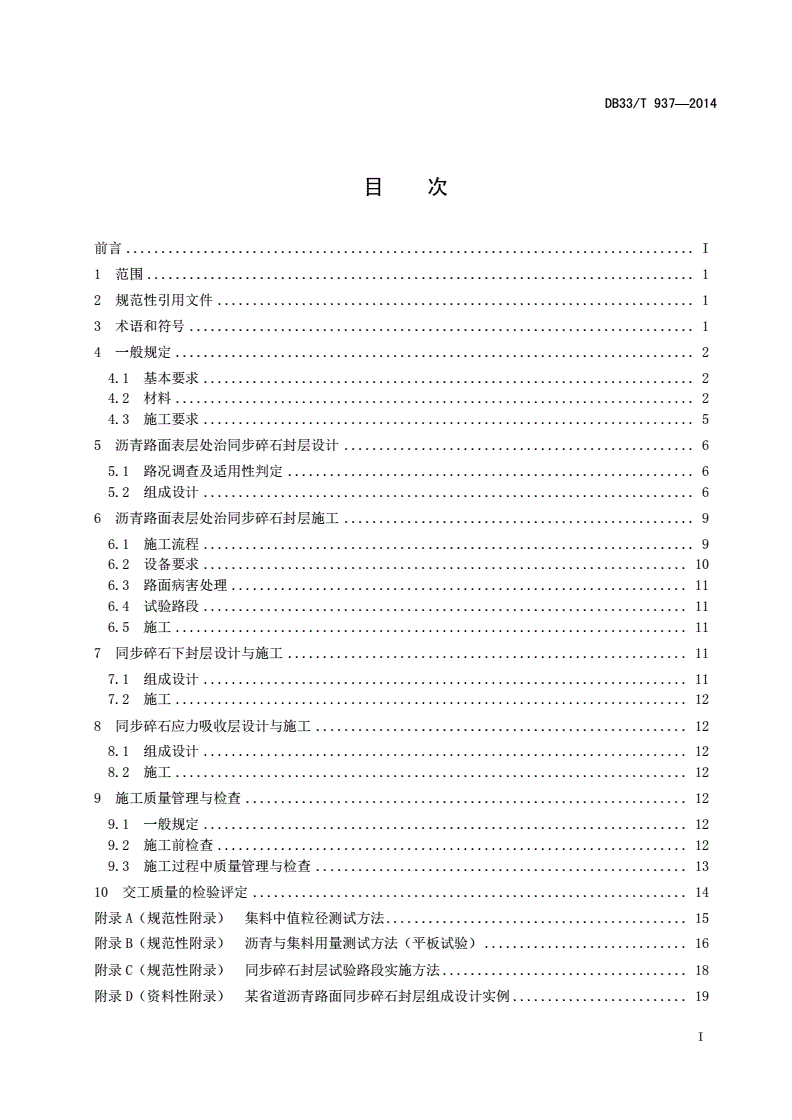

目次

前言.................................................................................I

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和符号........................................................................1

4一般规定..........................................................................2

4.1基本要求......................................................................2

4.2材料..........................................................................2

4.3施工要求......................................................................5

5沥青路面表层处治同步碎石封层设计..................................................6

5.1路况调查及适用性判定..........................................................6

5.2组成设计......................................................................6

6沥青路面表层处治同步碎石封层施工..................................................9

6.1施工流程......................................................................9

6.2设备要求.....................................................................10

6.3路面病害处理.................................................................11

6.4试验路段.....................................................................11

6.5施工.........................................................................11

7同步碎石下封层设计与施工.........................................................11

7.1组成设计.....................................................................11

7.2施工.........................................................................12

8同步碎石应力吸收层设计与施工.....................................................12

8.1组成设计.....................................................................12

8.2施工.........................................................................12

9施工质量管理与检查...............................................................12

9.1一般规定.....................................................................12

9.2施工前检查...................................................................12

9.3施工过程中质量管理与检查.....................................................13

10交工质量的检验评定..............................................................14

附录A（规范性附录）集料中值粒径测试方法...........................................15

附录B（规范性附录）沥青与集料用量测试方法（平板试验）.............................16

附录C（规范性附录）同步碎石封层试验路段实施方法...................................18

附录D（资料性附录）某省道沥青路面同步碎石封层组成设计实例.........................19

I

DB33/T937—2014

前言

本规程依据GB/T1.1-2009给出的规则进行起草。

本规程由浙江省交通运输厅提出并归口。

本规程起草单位：浙江省金华市公路管理局、同济大学、金华市高翔公路技术开发有限公司。

本规程主要起草人：吕宁生、徐晓和、邹晓勇、孙大权、金群钢、朱宏斌、李寿伟、傅疆梅、吕有

盛、应德星、金钟声、梁冰、林文岩、范吉华、周继富。

II

DB33/T937—2014

公路同步碎石封层设计与施工技术规程

1范围

本规程规定了公路同步碎石封层的设计、施工、质量检验等技术要求。

本规程适用于一级及以下公路沥青路面表面处治，各等级公路的下封层、水泥混凝土路面加铺沥青

路面的应力吸收层、水泥混凝土桥面防水粘结层等工程。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T19208硫化橡胶粉

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGF40-2004公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTGH20公路技术状况评定标准

JTGH30公路养护安全作业规程

3术语和符号

3.1术语

3.1.1

同步碎石封层synchronouschipseal

采用专用设备，将沥青和单一粒径碎石同步洒（撒）布在路面上，经碾压而形成的沥青碎石层。

3.1.2

中值粒径medianparticlesize

碎石级配曲线中通过率为50%所对应的粒径尺寸，单位为毫米（mm）。

3.1.3

设计平均最小层厚averageleastdesigndimension

通过理论计算获得的同步碎石封层设计平均最小厚度，单位为毫米（mm）。

3.1.4

平板试验boardtest

通过测试一定面积的平板（或托盘）上沥青、碎石质量，确定同步碎石封层中沥青洒布量、碎石撒

布量的试验方法。

1

DB33/T937—2014

3.1.5

同步碎石下封层lowersynchronouschipsealcoat

设置在沥青混凝土面层与半刚性基层之间的同步碎石封层。

3.1.6

同步碎石应力吸收层synchronouschipstressabsorbingmembrane

设置在沥青混凝土面层与水泥混凝土路面、水泥混凝土桥面、半刚性基层之间，主要用于防治反射

裂缝、增强层间粘结的同步碎石封层。

3.2符号

SCS-0:公称最大粒径为19mm的同步碎石封层级配。

SCS-1:公称最大粒径为16mm的同步碎石封层级配。

SCS-2:公称最大粒径为13.2mm的同步碎石封层级配。

SCS-2:公称最大粒径为9.5mm的同步碎石封层级配。

4一般规定

4.1基本要求

4.1.1同步碎石封层施工应符合国家及行业环境和生态保护的规定。

4.1.2同步碎石封层设计、施工、质量检验除应执行本规程外，还应符合国家及行业现行标准的规定。

4.2材料

4.2.1沥青胶结料

4.2.1.1沥青胶结料选择

4.2.1.1.1同步碎石封层可选择普通沥青、乳化沥青、改性乳化沥青、SBS改性沥青、橡胶沥青等作为

沥青胶结料。

4.2.1.1.2重交通道路沥青路面表面处治宜选择改性乳化沥青、SBS改性沥青、橡胶沥青作为胶结料，

中轻交通道路宜选择普通沥青、乳化沥青等作为沥青胶结料。

4.2.1.1.3同步碎石下封层宜选择乳化沥青、改性乳化沥青等作为沥青胶结料。

4.2.1.1.4同步碎石应力吸收层宜选择橡胶沥青、SBS改性沥青等为沥青胶结料

4.2.1.2技术要求

4.2.1.2.1普通沥青技术要求应符合JTGF40中表4.2.1-2相关规定。

4.2.1.2.2乳化沥青、改性乳化沥青技术要求见表1和表2；

2

DB33/T937—2014

表1乳化沥青技术要求

技术指标单位技术要求试验方法

破乳速度-快裂T0658

粒子电荷-阳离子（+）T0653

筛上残留物（1.18mm筛）%≤0.1T0652

恩格拉粘度计E25-1～6T0622

粘度

道路标准粘度计C25，3s8～20T0621

残留分含量%≥55T0651

针入度（100g，25℃，5s）0.1mm50～150T0604

蒸发残留物

延度（15℃）cm≥40T0605

溶解度（三氯乙烯）%≥97.5T0607

与粗集料的粘附性，裹附面积-≥2/3T0654

1d%≤1T0655

常温贮存稳定性

5d%≤5T0655

表2改性乳化沥青技术要求

技术指标单位技术要求试验方法

破乳速度-快裂T0658

粒子电荷-阳离子（+）T0653

筛上残留物（1.18mm筛）%≤0.1T0652

恩格拉粘度计E25-1～10T0622

粘度

道路标准粘度计C25，3s8～25T0621

残留分含量%≥60T0651

针入度（100g，25℃，5s）0.1mm40～120T0604

蒸发残留物软化点℃≥60T0606

延度（5℃）cm≥20T0605

溶解度（三氯乙烯）%≥97.5T0607

与粗集料的粘附性，裹附面积-≥2/3T0654

1d%≤1T0655

常温贮存稳定性

5d%≤5T0655

4.2.1.2.3SBS改性沥青技术要求应符合技术要求见表3。

3

DB33/T937—2014

表3SBS改性沥青技术要求

技术指标单位技术要求试验方法

针入度（100g，25℃，5s）0.1mm50～70T0604

针入度指数PI-≥0T0604

软化点℃≥65T0606

延度（5℃）cm≥25T0605

弹性恢复％≥80T0662

T0625

运动粘度（135℃）Pa.s≤3.0

T0619

贮存稳定性离析（48h软化点差）℃≤2.5T0661

闪点℃≥230T0611

溶解度%≥99T0607

质量损失%≤1.0T0610或T0609

旋转薄膜

针入度比%≥65T0604

烘箱试验

延度（5℃）cm≥20T0605

4.2.1.2.4橡胶沥青中橡胶粉含量宜为15%～25%（以沥青质量计）。橡胶粉技术要求应满足GB/T19208

中关于公路改性沥青用橡胶粉的规定。橡胶沥青技术要求见表4。

表4橡胶沥青技术要求

技术指标单位技术要求试验方法

运动粘度（180℃）Pa.s2~5T0625

针入度（100g，25℃，5s）0.1mm30~50T0604

软化点℃≥60T0606

弹性恢复（25℃）%≥60T0662

延度（5℃）cm≥5T0605

4.2.2集料

4.2.2.1同步碎石封层应采用质地坚硬、形状近似立方体、干燥洁净、粒径单一的碎石。

4.2.2.2用于同步碎石下封层、同步碎石应力吸收层的集料应符合JTGF40中表4.8.2相关要求。

4.2.2.3用于沥青路面表面处治的同步碎石封层所采用的集料技术性能应满足表5的要求。

表5用于沥青路面表面处治的同步碎石封层集料技术要求

技术要求

技术指标单位试验方法

一级和二级公路三级和四级公路

压碎值%≤20≤26T0316

洛杉矶磨耗损失%≤28≤30T0317

4

DB33/T937—2014

表5用于沥青路面表面处治的同步碎石封层集料技术要求（续）
