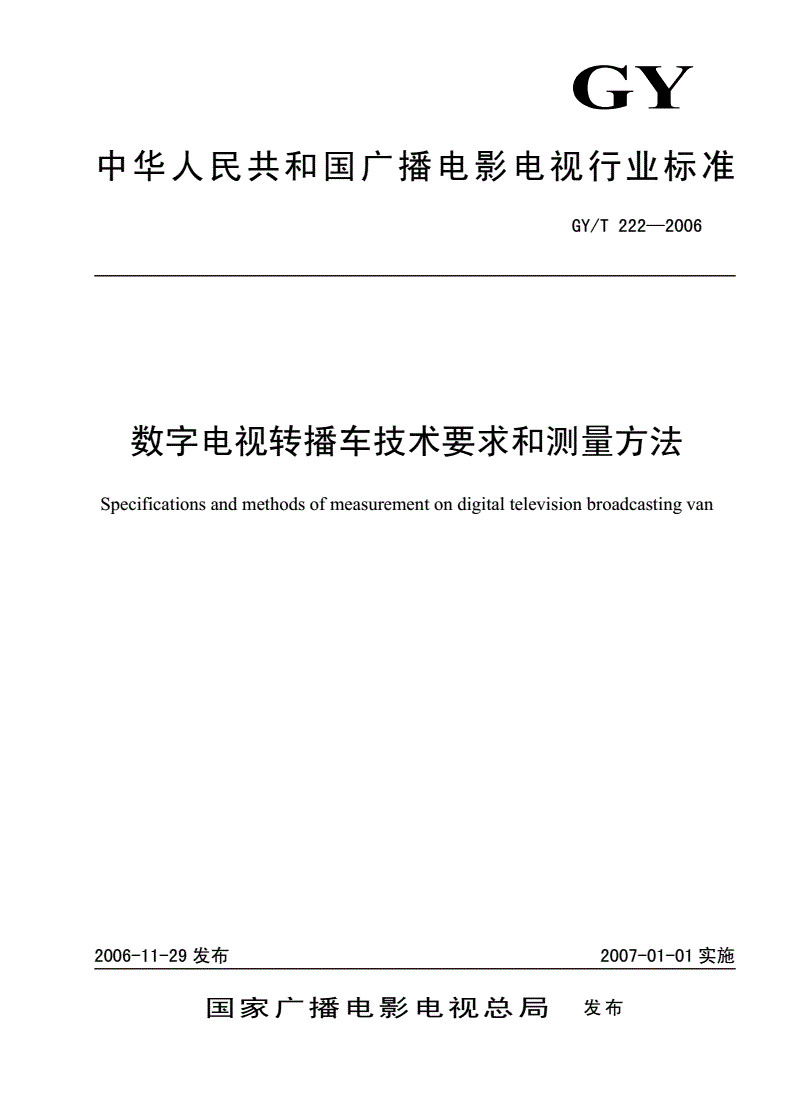

GY/T 222-2006 数字电视转播车技术要求和测量方法

GY

中华人民共和国广播电影电视行业标准

GY/T222—2006

数字电视转播车技术要求和测量方法

Specificationsandmethodsofmeasurementondigitaltelevisionbroadcastingvan

2006-11-29发布2007-01-01实施

国家广播电影电视总局发布

GY/T222—2006

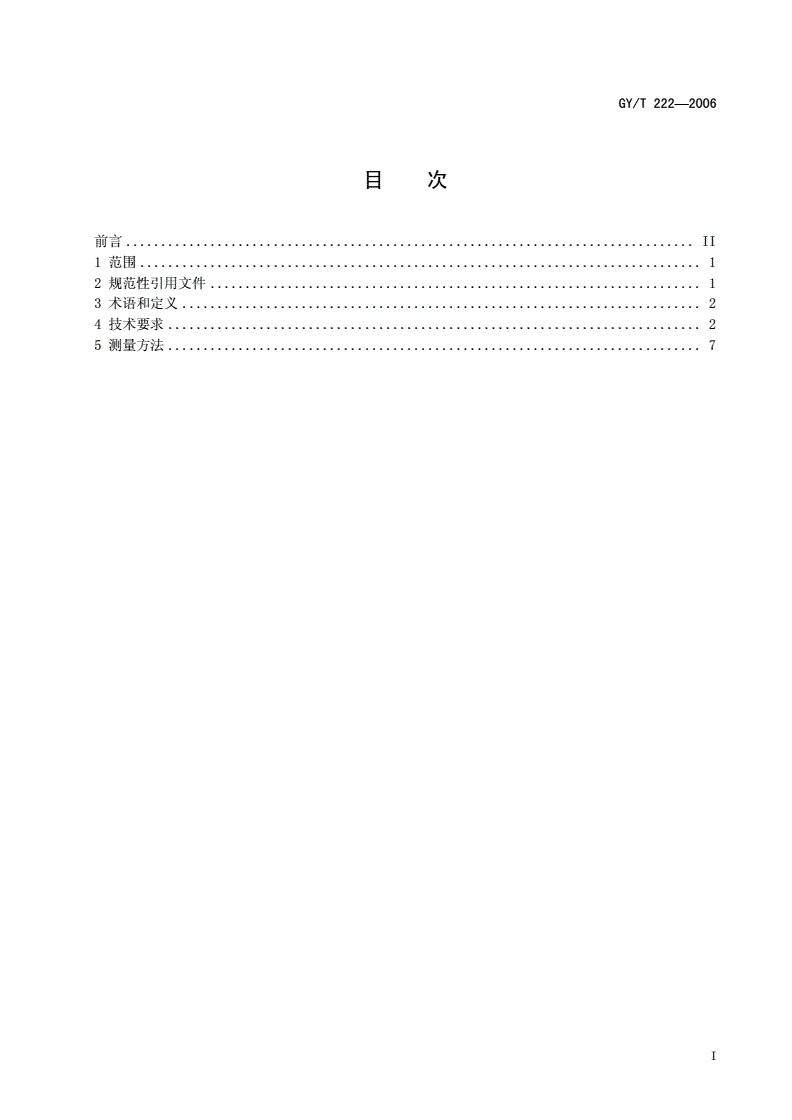

目次

前言.................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................2

4技术要求............................................................................2

5测量方法............................................................................7

I

GY/T222—2006

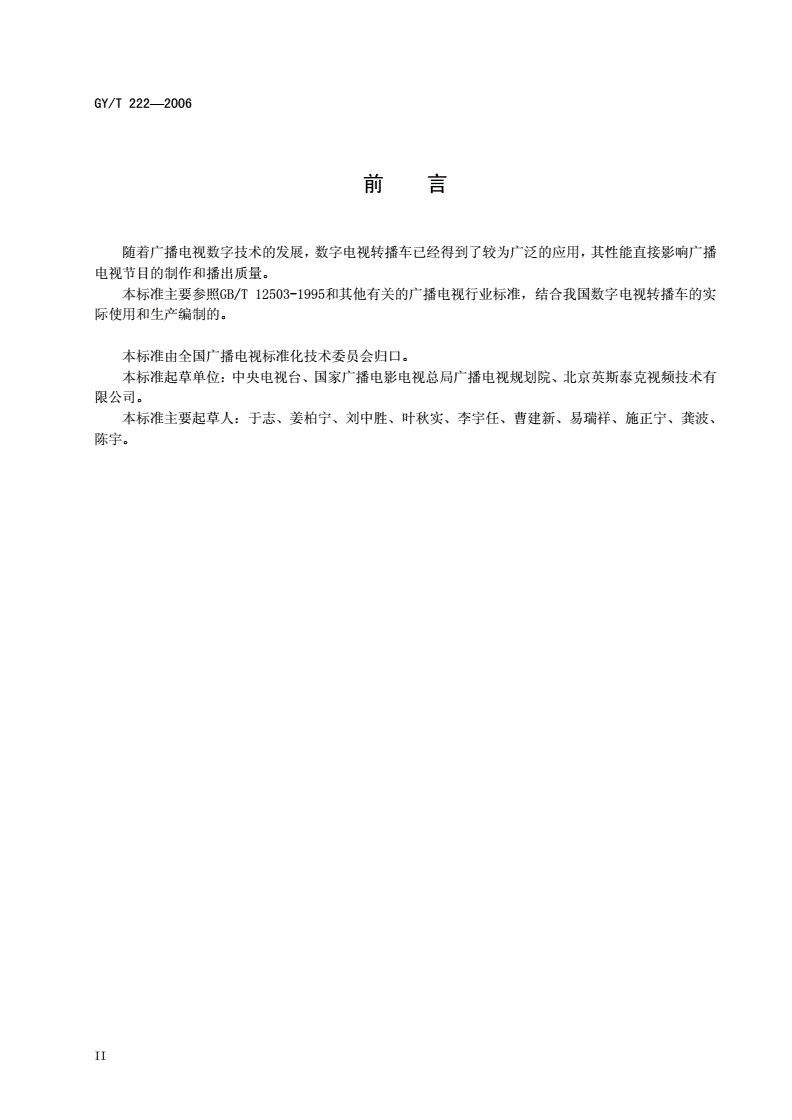

前言

随着广播电视数字技术的发展，数字电视转播车已经得到了较为广泛的应用，其性能直接影响广播

电视节目的制作和播出质量。

本标准主要参照GB/T12503-1995和其他有关的广播电视行业标准，结合我国数字电视转播车的实

际使用和生产编制的。

本标准由全国广播电视标准化技术委员会归口。

本标准起草单位：中央电视台、国家广播电影电视总局广播电视规划院、北京英斯泰克视频技术有

限公司。

本标准主要起草人：于志、姜柏宁、刘中胜、叶秋实、李宇任、曹建新、易瑞祥、施正宁、龚波、

陈宇。

II

GY/T222—2006

数字电视转播车技术要求和测量方法

1范围

本标准规定了数字电视转播车的技术要求和测量方法。对于能够确保同样测量不确定度的任何等效

测量方法也可以采用。有争议时，应以本标准为准。

本标准适用于数字电视转播车的设计、生产和运行维护。音频部分适用于与视频系统在同一个车体

内的音频系统。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB1495-2002汽车加速行使车外噪声限值及测量方法

GB1589-2004道路车辆外廓尺寸、轴荷及质量限值

GB3174-1995PAL-D制电视广播技术规范

GB/T3659-1983电视视频通道测试方法

GB4785-1998汽车及挂车外部照明和信号装置的安装规定

GB4798.5-1987电工电子产品应用环境条件地面车辆使用

GB7258-2004机动车运行安全技术条件

GB/T7361-1987半挂牵引车的制动及电路连接位置

GB10753-1989室内电话机插头座

GB/T11380-1989客车车身涂层技术条件

GB/T12478-1990客车防尘密封性试验方法

GB/T12480-1990客车防雨密封性试验方法

GB/T12503-1995电视车通用技术条件

GB12638-1990微波和超短波通信设备辐射安全要求

GB14050-1993系统接地的型式及安全技术要求

GB/T14221-1993广播节目试听室技术要求

GB17509-1998汽车和挂车转向信号灯配光性能

GB/T17953-20004:2:2数字分量图像信号的接口

GB/T18883-2002室内空气质量标准

GY/T152-2000电视中心制作系统运行维护规程

GY/T156-2000演播室数字音频参数

GY/T158-2000演播室数字音频信号接口

GY/T165-2000电视中心播控系统数字播出通路技术指标和测量方法

GY/T192-2003数字音频设备的满度电平

GY/T193-2003数字音频系统同步

GY/T5061－1998广播电影电视工程技术用房照明设计规范

JB/T4185-1986半挂车通用技术条件

QC/T252-1998专用汽车定型试验规程

1

GY/T222—2006

QC/T310-1999半挂车支承装置

QC/T323-1999汽车门锁

QC/T446-1999鞍式牵引车牵引座

QC/T475-1999客车防尘密封性限值

QC/T476-1999客车防雨密封性限值

QC/T484-1999汽车油漆涂层

QC/T625-1999汽车用涂镀层和化学处理层

SJ/T11180-1998音频和视听设备数字音频特性基本测量方法

YD/T895-1997SC/PC型单模光纤活动连接器技术条件

YD/T926.3-2001大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求

3术语和定义

下列术语和定义适用于本标准。

3.1

数字电视转播车digitaltelevisionbroadcastingvan

用于数字电视录制、实况转播、电子新闻采集等专用特种车的统称。

3.2

数字通道digitalchannel

输入、输出及中间处理过程都建立在数字信号基础上的信号途径。

3.3

数字音频设备digitalaudioequipment

以数字形式对音频信号进行处理的设备。

3.4

数字音频系统digitalaudiosystem

音源信号输入到数字音频设备后，对其进行控制处理形成节目信号的系统。包括数字调音台、信号

分配放大器和数字效果器等。

3.5

连接器connector

视频、音频、数据、语音通话设备与光纤、网线、电话线进行对接传输的中介接口。

3.6

技术监看系统technicalmonitoringsystem

转播车中进行全车系统信号检测、监看系统。

3.7

主信号通路mainchannel

从摄像机基站输出端口和(或)外来信号输入端口至记录介质和(或)转播车直播节目输出端口之间

的信号路由。

3.8

辅助监看通路monitoringchannel

一般监看、现场返送等不直接参与播出和录像的信号路由。

4技术要求

4.1设置要求

数字电视转播车设置要求见表1。

2

GY/T222—2006

表1数字电视转播车设置要求

项目超大型转播车大型转播车中型转播车小型转播车

长度(L)

≥1414＞L≥1010＞L≥66＞L≥3.5

m

车a

高度
