GB/T 24340-2009 工业机械电气图用图形符号

ICS29.020

J04OB

中华人民共和国国家标准

GB/T24340—2009

工业机械电气图用图形符号

Graphicalsymbolsforuseonelectricaldiagramofindustrialmachines

2009-09-30发布2010-02-01实施

发布

GB/T24340—2009

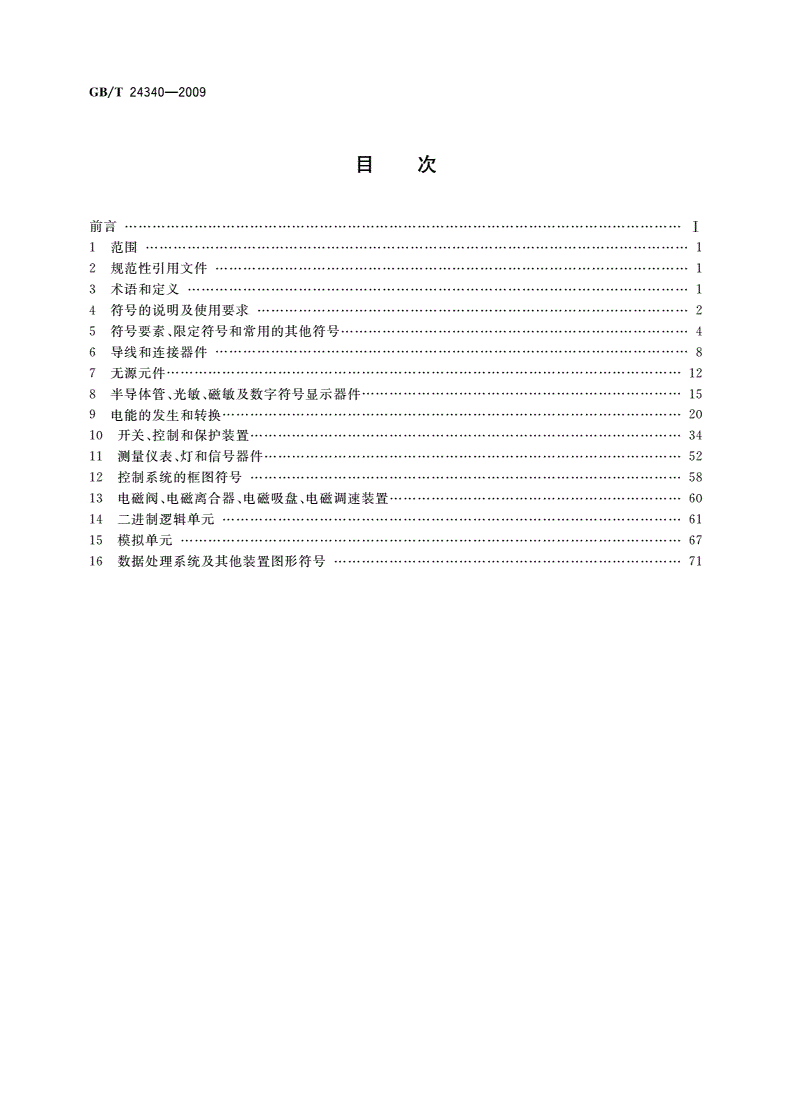

目次

前言I

1范围1

2规范性引用文件1

3术语和定义1

4符号的说明及使用要求2

5符号要素、限定符号和常用的其他符号4

6导线和连接器件8

7无源元件12

8半导体管、光敏、磁敏及数字符号显示器件15

9电能的发生和转换20

10开关、控制和保护装置34

11测量仪表、灯和信号器件52

12控制系统的框图符号58

13电磁阀、电磁离合器、电磁吸盘、电磁调速装置60

14二进制逻辑单元61

15模拟单元67

16数据处理系统及其他装置图形符号71

GB/T24340—2009

-1.Z-—1—

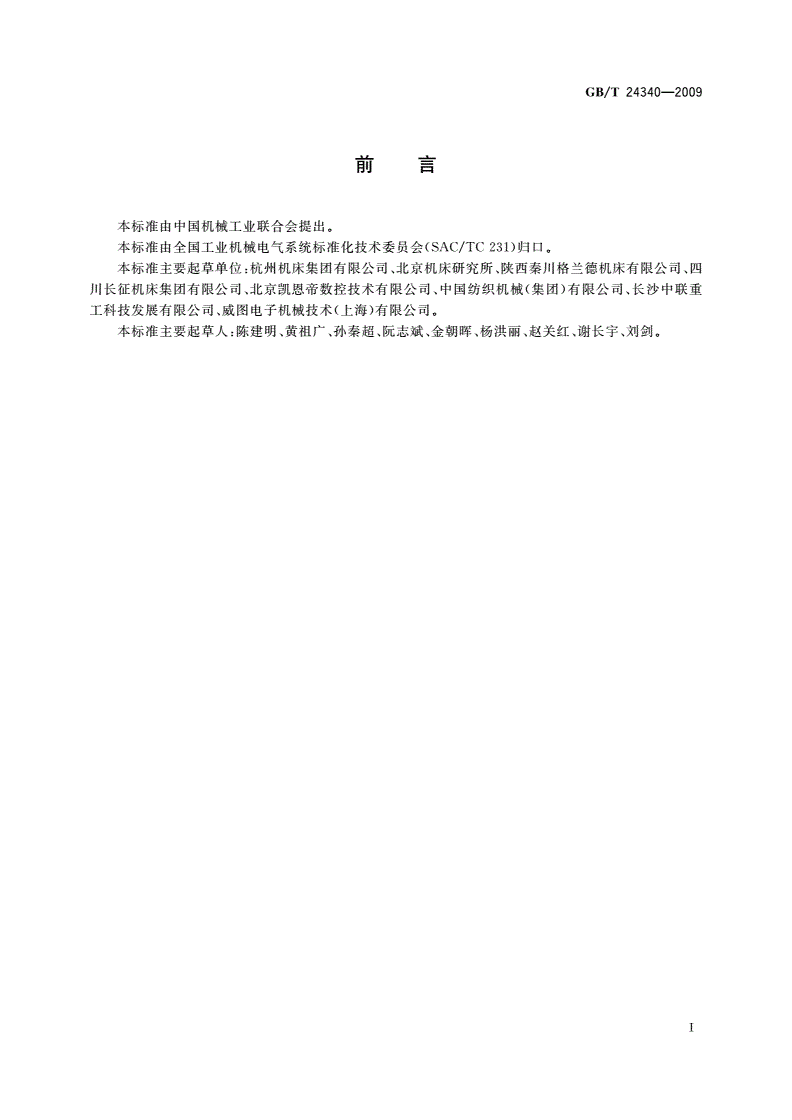

刖弓

本标准由中国机械工业联合会提出。

本标准由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。

本标准主要起草单位:杭州机床集团有限公司、北京机床研究所、陕西秦川格兰德机床有限公司、四

川长征机床集团有限公司、北京凯恩帝数控技术有限公司、中国纺织机械（集团）有限公司、长沙中联重

工科技发展有限公司、威图电子机械技术（上海）有限公司。

本标准主要起草人：陈建明、黄祖广、孙秦超、阮志斌、金朝晖、杨洪丽、赵关红、谢长宇、刘剑。

T

GB/T24340—2009

工业机械电气图用图形符

1范围

本标准规定了工业机械电气图所使用的图形符号。

本标准适用于工业机械（包括机床、铸锻机械、纺织机械、起重机械、建筑机械、缝纫机械、塑料机械

等）的电气图样和其他技术文件。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T472&1--2005电气简图用图形符号第1部分:一般要求（IEC60617database,IDT）

GB/T472&2--2005电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号

(IEC60617database?IDT)

GB/T4728.3--2005电气简图用图形符号第3部分:导体和连接件（IEC60617database,IDT）

GB/T4728.4--2005电气简图用图形符号第4部分:基本无源元件（IEC60617database,IDT）

GB/T472&5--2005电气简图用图形符号第5部分:半导体管和电子管（IEC60617database,

IDT)

GB/T472&6--200电气简图用图形符号第6部分：电能的发生与转换（IEC60617database,

IDT)

GB/T472&7--200电气简图用图形符号第7部分:开关、控制和保护器件（IEC60617data-

base.IDT)

GB/T472&8--200电气简图用图形符号第8部分：测量仪表、灯和信号器件（IEC60617

database,IDT)

GB/T4728.10—200电气简图用图形符号第10部分：电信:传输（IEC60617database,IDT）

GB/T4728.11—200电气简图用图形符号第11部分：电信:建筑安装平面布置图（IEC60617

database,IDT)

GB/T4728.12—200电气简图用图形符号第12部分：二进制逻辑元件（IEC60617database,

IDT)

GB/T4728.13-200电气简图用图形符号第13部分：模拟元件（IEC60617database,IDT）

3术语和定义

下列术语和定义适用于本标准。

3.1

图形符号graphicalsymbol

不使用语言便能传递信息的，以直观图形（或图像）和/或字符表述设备（器件）或概念的符号，可通

过绘制、印制或其他手段获得。

3.2

符号要素symbolelements

图形符号的组成部分。

注：灯丝、栅极、阳极、管壳等符号要素组成电子管的符号。符号要素组成符号时，其布置可以同符号表示的设备

1

GB/T24340—2009

（器件）的实际结构不一致。

3.3

—般符号generalsymbol

表示一类产品（或器件）或及其特征的简明符号，它还可作为其他图形符号组成的基础符号。

3.4

限定符号qualifyingsymbol

附加于一般符号或其他图形符号之上，以提供某种确定的或附加信息的图形符号的组成部分。

限定符号不能单独使用，一般符号也可以作限定符号使用。

注：电容器的一般符号附加到传感器上即构成电容式传感器。

3.5

方框符号blocksymbol

用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的简单的图

形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在全部示出输入利输出接线的图中。

3.6

名称name

符号含义的简短说明。

3.7

别名alias

同义词，含义几乎相同并可能是学科分科的专业名称等，根据该名称也可知道图形符号。

3.8

状态status

与标准化工作流程有关的符号状态。在符号通过后是“标准”状态。若符号被另一个符号取代或技

术过吋，变为“废除——仅供参考”状态。如是技术过吋的情况，虽然标准中不再维护，但该符号可能仍

有使用。

注：在标准化过程中，如“建议”、“草案”、“拒绝”等其他状态也会出现。

4符号的说明及使用要求

4.1符号的绘制

4.1.1本标准中的图形符号可以直接采用或按比例绘制。

4.1.2布置符号时，应使连接线之间的距离是模数为2.5mm）的倍数，一般为2M（5mm）,以便

标注端子的标志。

4.1.3一般情况下，符号可直接用于绘图。

4.1.4在计算机辅助绘图系统中：

a）符号应设计成能用于特定模数M的网格中，例如:模数M为2.5mm；

b）符号的连接线同网格线重合并终止于网格线的交点上；

c）矩形的边长和圆的直径应设计成2M的倍数。对较小的符号则选为或0.5M；

d）两条连接线之间至少应有2M的距离，以符合国际通行的最小字符高为2.5mm的要求。

4.2符号的编号

4.2.1符号的序号

本标准中的每个符号都给出一个序号,此序号由三段构成：

a）第一段，表示本标准的第几章；

b）第二段，表示该章的第几条；

2

GB/T24340—2009

c）第三段，表不该条的第几个符号；

d）三段之间以''•”分开。

4.2.2符号编号的规则

在本标准的每章中，每条从1开始连续编号。

在每一条中，符号从1到99连续编号。

示例：

5-2.1

1[[

I第1个符号

第2条

第5章

4.2.3符号序号的附注

在编号的第二段（即条）的下面用了符号“=”，其意义为：

a）“=表示直接采用现行国家标准中的符号

直接采用GB/T4728.2—2OO5,GB/T472&3—2OO5,GB/T472&4—2005,GB/T472&5—

2005,GB/T472&6—2008,GB/T472&7—2008,GB/T472&—2008,GB/T472&10—

2008,GB/T4728.11—2008,GB/T4728.12—2008,GB/T4728.13—200中的符号；

b）无“=”，表示本标准自定符号。

4.3符号的状态及说明

4.3.1符号的状态

与标准化工作流程有关的符号状态：

a）已通过的符号是“标准”状态；

b）若符号被另一个符号取代或技术过时，变为“废除——仅供参考”状态。如是技术过时的情

况，该符号可能仍有使用。

4.3.2符号的说明

本标准规定的图形符号，均按无电压、无外力作用的正常状态示出。

本标准规定的图形符号中的文字符号、物理量符号等,应视为图形符号的组成部分，但这些文字、物

理量符号等不属本标准规定的内容。

本标准规定的图形符号中，如果图形符号带有模数M的网格符号，说明这个图形符号直接从

GB/T4728.2—2005,GB/T472&3—2005,GB/T472&4—2005,GB/T472&5—2005,GB/T472&6—

2008,GB/T472&7—2008,GB/T472&—2008,GB/T472&10—2008,GB/T472&11—200中

引用。

4.4符号的使用

符号的使用按照以下原则：

—本标准尽可能完整地绘出符号要素、限定符号和一般符号，但只绘出有限的组合符号的例子。

如果某些特定装置或概念的符号在本标准中未作规定，允许通过已规定符号的适当组合进行

派生。为适应不同图样或用途的要求，可以改变彼此有关的符号的尺寸，如电力变压器和测量

用互感器就经常采用不同大小的符号。

—本标准中的符号可以根据需要放大或缩小。当一符号用于限定另一符号吋，该符号常常缩小

绘制。各符号缩小或放大时，其相互间及符号本身的比例应保持不变。

—本标准示出的符号方位不是强制的。在不改变符号含义的前提下，符号可根据图面布置的需

要旋转或成镜像放置，但文字和指示方向不应倒置。

——导线符号可以用不同宽度的线条表示。

3

GB/T24340—2009

-为清晰起见，符号通常带连接线示出。只要不另加说明，符号只绘出带连接线的一种形式。

—大部分符号上可以增加补充信息，但仅在有这种信息的推荐方法的情况下，本标准才示出

实例。

—本标准中有些符号具有几种图形形式，“优选形”是供优先采用的，在同一张电气图样中只能选

用一种图形形式，图形符号的大小和线条的粗细也应基本一致。

5符号要素、限定符号和常用的其他符号

5.1符号要素

序号说明

名称:物件

5.1.1形式1别名；设备；器件；功能单元;功能

状态：标准

名称:物件

5.1.2形式2

状态：标准

名称:物件

5.1.3形式3

状态：标准

名称:边界线

5.1.4

状态：标准

名称:屏蔽

5.1.5别名:Shield

状态：标准

5.2电流和电压种类的限定符号

序号图形符号说明

••名称:直流

5.2.1

状态：标准

示例：具有中间线的两个导线，220V/110V

5.2.22/M—220V/110V

状态：废除仅供参考

名称：交流

5.2.3

状态：标准

名称：交流（示出电压）

5.2.43N〜50Hz380V/220V

状态：废除仅供参考

交流（示出系统）

5.2.53N〜50Hz/TN—S

状态：废除仅供参考

4

GB/T24340—2009

序号图形符号说明

•厂、•名称:具有交流分量的整流电流

5.2.6

状态：标准

名称：中性（中性线）

5.2.7N

状态：标准

名称：中间线

5.2.M

状态：标准

名称：正极性

5.2.9+

状态：标准

名称:负极性

5.2.10—

状态：标准

5.3力或运动的方向

箭头可用来表示方向，符号的可动部分沿此方向运动以给出所需效应（见符号5.3.2）。

箭头也可用于表示力的方向或符号所代替的零件运动的方向。

由运动产生的效应可用符号或文字予以说明。

序号图形符号说明

名称:直线运动（单向）

5.3.1别名：单向；按箭头方向

状态：标准

名称：直线运动（双向）

5.3.2别名：力

状态：标准

名称：环形运动（单向）

5.3.3::别名：旋转；扭转

状态：标准

名称：环形运动（双向）

5.3.4:厂,:别名：旋转；扭转

状态：标准

名称：环形运动（双向均受到限制）

5.3.5:别名：旋转；扭转

状态：标准

5

GB/T24340—2009

5.4流动的方向

序号图形符号说明

名称:传送（单向）

5.4.1别名：能量流；信号流；信息流

状态：标准

名称:传送，双向，同时

5.4.2•O别名：交替的发送和接收

状态：标准

5.5信号波形

序号图形符号说明

名称:正脉冲

5.5.1

状态：标准

名称:负脉冲

5.5.2

状态：标准

名称：正阶跃函数

5.5.3

状态：标准

王名称：负阶跃函数

5.5.4

状态：标准

名称:锯齿波

5.5.5::

状态：标准

5.6机械控制

序号图形符号说明

名称:连接

别名：机械连接；气动连接;液压连接；光学连

5.6.1

接；功能连接；无线电连接

状态：标准

名称:机械连接（旋转）

：：-：：：

5.6.2别名：连接；机械;指示旋转方向的机械连接

状态：标准

名称：自动复位

5.6.3•—•别名：复位；自动

状态：标准

6

GB/T24340—2009

序号图形符号说明

名称：自锁

别名：非自动返回；复位;

5.6.4V-*

保持给定位置的器件

状态：标准

名称:脱离自锁

5.6.5

•—-•状态：标准

名称:进入自锁

5.6.6

•一•状态：标准

名称：机械联锁

5.6.7•别名：联锁；机械；两器件间的机械联锁

状态：标准

5.7接地、接机壳和等电位

序号图形符号说明

名称:接地，一般符号

5.7.1别名：地，一般符号

状态：标准

名称:抗干扰接地

5.7.2别名：无噪声接地

状态:废除仅供参考

名称:保护接地

别名：保护接地;保护接地导体；

5.7.3

保护接地端子

状态：标准

名称:接机壳

5.7.4别名：接底板

状态:废除仅供参考

名称:接机壳

5.7.5丄

状态:废除仅供参考

名称:保护等电位联结

5.7.6别名：保护接地导体;保护接地端子

状态：标准

7

GB/T24340—2009

6导线和连接器件

6.1导线

序号图形符号说明

名称:连线，一般符号

别名：导线；电缆；电线;传输通路；

6.1.1

电信线路

状态：标准

名称:导线组(示出导线数)

6.1.2形式］///

•••••••*•ill■■•t状态；标准

3名称:导线组(示出导线数)

6.1.3形式2:!:

状态：标准

•*.•••••名称:直流电路

—110V

6.1.4状态：标准

...1X11©mw^Al...：

示例：110V,两根120mm2的铝导线

名称：三相电路

•…3M--5OPr400V•-'

状态：标准

6.1.5

示例：50Hz,40()V\三根120mm2导线，一根

•3X121)nrH+|X50mm,・

5()mm2的中性线3N替代3+N

名称:单线和复线交替表示法

6.1.6=1--

状态：标准

••••••■••••••名称:屏蔽导体

6.1.7

状态：标准

名称:绞合导线

•4•••••4•••••

6.1.示出二根

\x

状态：标准

名称:形式1是优选型电缆中的导线

形式］:o；

6.1.9示出三根导线

状态：标准

形式2Q/—形式2表示线条彼此不接近

6.1.10

状态：标准

8

GB/T24340—2009

序号图形符号说明

名称：电缆中的导线

状态：标准

6.1.11

示例：五根导线，其中箭头所指的两根导线在同

一根电缆中。

名称:屏蔽电缆多线表示法（示出三根导线）

状态：标准

名称:屏蔽电缆单线表示法（示出三根导线）

状态：标准

6.2端子和导线的连接

序号图形符号说明

名称:连接点

6.2.1•••别名：连接

状态：标准

名称:端子

6.2.2・0・

状态：标准

名称:端子板

6.2.3

状态：标准

名称:T型连接

6.2.4形式1

:::状态：标准

形式21：：：

……名称:导线的双T连接

6.2.5丄

T状态：标准

名称:导线的双T连接

6.2.6形式2—

状态：标准

9

GB/T24340—2009

序号图形符号说明

名称:可拆卸的端子

6.2.70状态：标准

名称:导线或电缆的分支和合并

6.2.

状态：标准

|

_______

6.2.9

名称:导线的不连接

状态：标准

6.2.10

名称：支路

••・..»|[-••别名：连接

6.2.11]

注：一组相同并重复并联的电路的公共连接。

状态：标准

相似连接件的总数注在公共连接符号

附近

6.2.12

示例：复接的单行程选择器（表示10个触点）

状态：废除仅供参考

6.3连接器件

序号图形符号说明

名称：阴接触件（连接器的）

6.3.1别名：插座

状态：标准

名称：阳接触件（连接器的）

6.3.2•■—•别名：连接器件，插头

状态：标准

■_1—•

•—1—(1*—•名称：插头和插座，多极

1用多线表示6个阴接触件和6个阳接触

6.3.3

件极

-HC*-

状态：标准

——:

名称：插头和插座，多极

**4•••••・・・

用单线表示6个阴接触件和6个阳接触

6.3.4

件极

状态：标准

io

GB/T24340—2009

序号图形符号说明

名称:连接器，组件的固定部分

注：仅当需要区别连接器的固定部分与可动部

6.3.5

分时才采用此符号。

状态：标准

名称:连接器，组件的可动部分

6.3.6注：同6.3.5的注。

状态：标准
