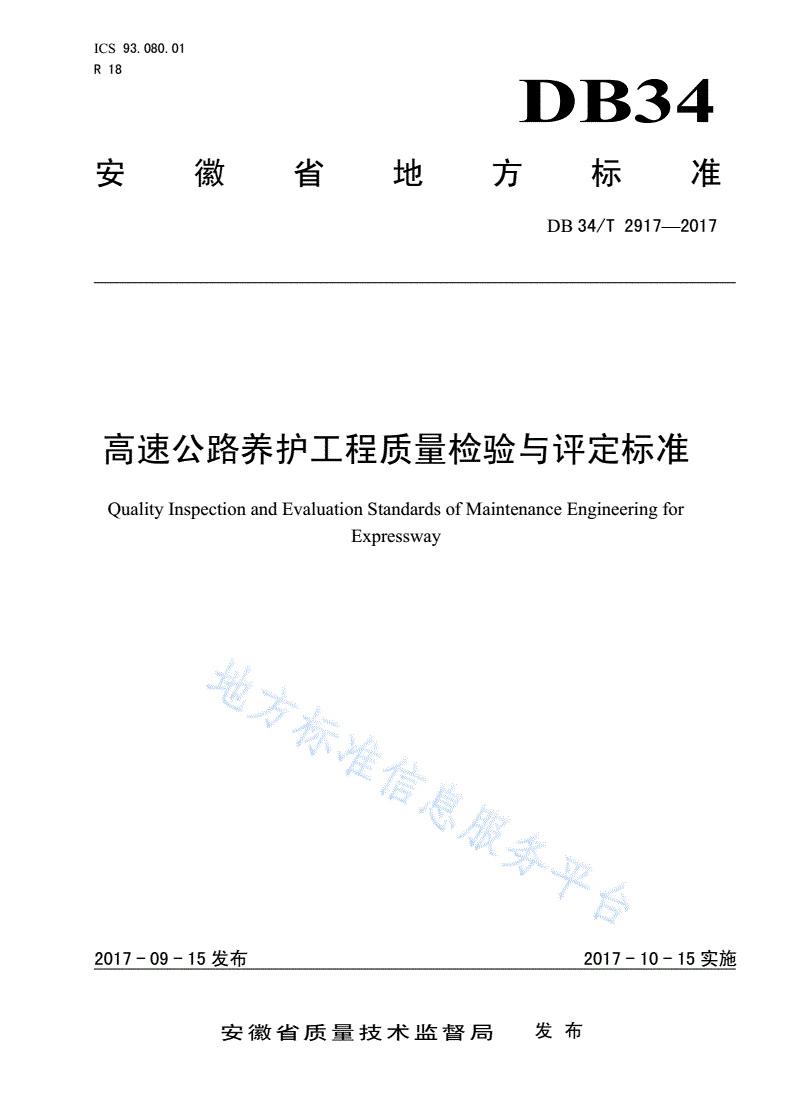

DB34/T 2917-2017 高速公路养护工程质量检验与评定标准

ICS

93.080.01

R18

DB34

安徽省地方标准

DB34/T2917—2017

高速公路养护工程质量检验与评定标准

QualityInspectionandEvaluationStandardsofMaintenanceEngineeringfor

Expressway

文稿版次选择

2017-09-15发布2017-10-15实施

安徽省质量技术监督局发布

DB34/T2917—2017

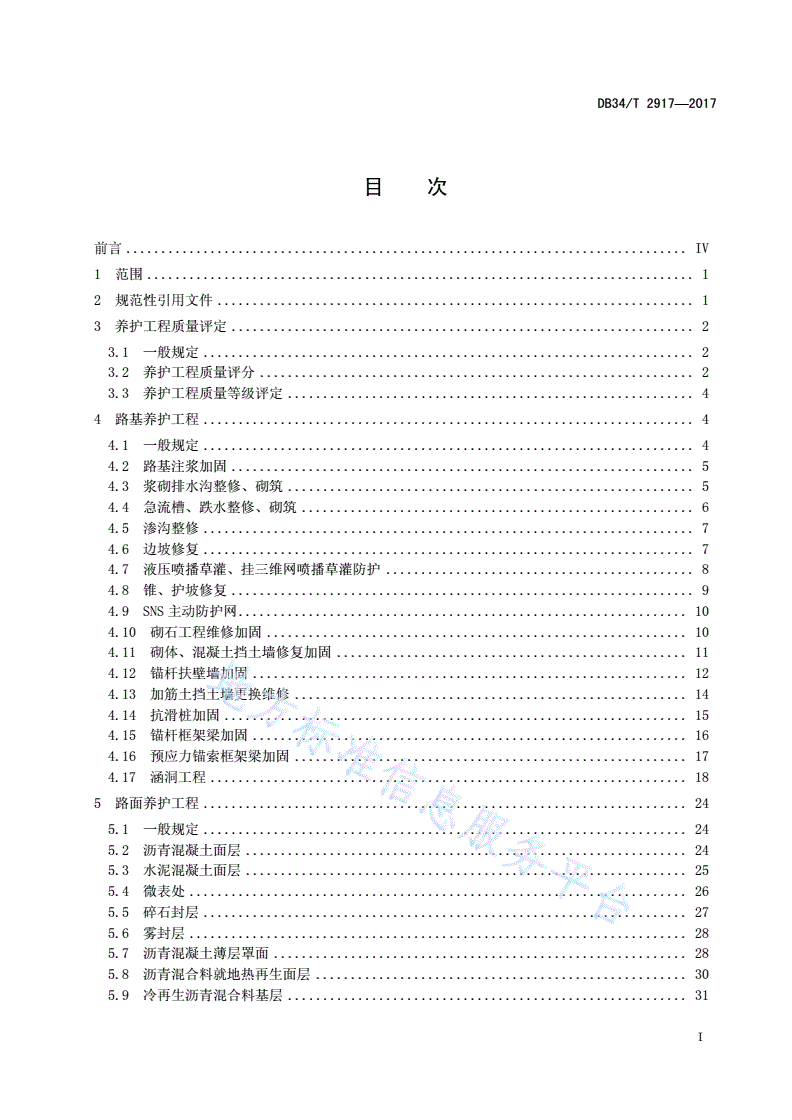

目

次

前言................................................................................IV

1范围..............................................................................1

2规范性引用文件....................................................................1

3养护工程质量评定..................................................................2

3.1一般规定......................................................................2

3.2养护工程质量评分..............................................................2

3.3养护工程质量等级评定..........................................................4

4路基养护工程......................................................................4

4.1一般规定......................................................................4

4.2路基注浆加固..................................................................5

4.3浆砌排水沟整修、砌筑..........................................................5

4.4急流槽、跌水整修、砌筑........................................................6

4.5渗沟整修......................................................................7

4.6边坡修复......................................................................7

4.7液压喷播草灌、挂三维网喷播草灌防护............................................8

4.8锥、护坡修复..................................................................9

4.9SNS主动防护网................................................................10

4.10砌石工程维修加固............................................................10

4.11砌体、混凝土挡土墙修复加固..................................................11

4.12锚杆扶壁墙加固..............................................................12

4.13加筋土挡土墙更换维修........................................................14

4.14抗滑桩加固..................................................................15

4.15锚杆框架梁加固..............................................................16

4.16预应力锚索框架梁加固........................................................17

4.17涵洞工程....................................................................18

5路面养护工程.....................................................................24

5.1一般规定.....................................................................24

5.2沥青混凝土面层...............................................................24

5.3水泥混凝土面层...............................................................25

5.4微表处.......................................................................26

5.5碎石封层.....................................................................27

5.6雾封层.......................................................................28

5.7沥青混凝土薄层罩面...........................................................28

5.8沥青混合料就地热再生面层.....................................................30

5.9冷再生沥青混合料基层.........................................................31

I

DB34/T2917—2017

5.10水泥混凝土基层...............................................................32

5.11大粒径沥青混合料基层.........................................................33

5.12水泥稳定粒料基层和底基层.....................................................34

5.13石灰土底基层.................................................................35

5.14级配碎石基（底）层...........................................................35

5.15水泥混凝土路面板底注浆.......................................................36

6桥梁养护工程......................................................................37

6.1一般规定......................................................................37

6.2桥面铺装修补和更换............................................................37

6.3伸缩缝（快速）更换............................................................38

6.4支座更换和维修................................................................39

6.5混凝土桥梁表层缺陷修补........................................................40

6.6混凝土表面涂装................................................................41

6.7压力灌注法修补裂缝............................................................42

6.8表面封闭法修补裂缝............................................................42

6.9钢结构防腐涂装................................................................43

6.10增大截面法加固...............................................................44

6.11植筋.........................................................................45

6.12粘贴－锚栓钢板加固...........................................................45

6.13拱桥吊杆更换.................................................................46

6.14粘贴碳纤维加固...............................................................47

6.15体外预应力加固...............................................................48

6.16外包钢加固墩柱...............................................................49

6.17栏杆及防撞护栏维修...........................................................50

6.18梁体顶升.....................................................................51

7隧道养护工程......................................................................51

7.1一般规定......................................................................52

7.2衬砌修补......................................................................52

7.3隧道排水止水..................................................................52

7.4衬砌背面注浆..................................................................53

7.5洞口危石处理..................................................................53

8交通安全设施养护工程..............................................................54

8.1一般规定......................................................................54

8.2钢护栏........................................................................54

8.3标志标牌......................................................................55

8.4标线..........................................................................56

8.5隔离栅........................................................................57

8.6防眩板........................................................................58

8.7视线诱导标....................................................................59

附录A（规范性附录）单位、分部及分项工程的划分......................................61

附录B（资料性附录）养护工程质量检验评定用表........................................63

II

DB34/T2917—2017

附录C（规范性附录）工程竣工资料检查要求...........................................67

附录D（资料性附录）条文说明.......................................................69

III

DB34/T2917—2017

前

言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省交通运输厅提出并归口。

本标准起草单位：安徽省交通控股集团有限公司、合肥工业大学。

本标准主要起草人：熊亮、扈惠敏、孙松柏、邵亚会、韦国志、陈菊香、李进、杨晓松、陈勇庆、

王阔昌、黄媛媛、程祥俊。

IV

DB34/T2917—2017

高速公路养护工程质量检验与评定标准

1范围

本标准规定了高速公路养护工程质量评定、路基养护工程、路面养护工程、桥梁养护工程、隧道养

护工程、交通安全设施养护工程的质量检验与评定。

本标准适用于高速公路大、中修养护工程的质量检验与评定，其他各等级公路养护工程可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T5210色漆和清漆拉开法附着力试验

GB5768.2道路交通标志和标线第2部分:道路交通标志

GB5768.3道路交通标志和标线第3部分:道路交通标线

GB/T9793热喷涂金属和其他无机覆盖层锌、铝及其合金

GB/T16311道路交通标线质量要求和检测方法

GB/T24718防眩板

GB/T24725突起路标

GB/T24970轮廓标

GB/T26941.1隔离栅第1部分:通则

GB/T50315砌体工程现场检测技术标准

GB50367混凝土结构加固设计规范

CECS146碳纤维片材加固混凝土结构技术规程

JG/T507数显式粘结强度检测仪

JGJ/T23回弹法检测混凝土抗压强度技术规程

JT/T280路面标线涂料

JT/T695混凝土桥梁结构表面涂层防腐技术条件

JTG/TD32公路土工合成材料应用技术规范

JTG/TF20公路路面基层施工技术细则

JTG/TF30公路水泥混凝土路面施工技术细则

JTGF40公路沥青路面施工技术规范

JTG/TF50公路桥涵施工技术规范

JTGF71公路交通安全设施施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTGH10公路养护技术规范

JTGH12公路隧道养护技术规范

JTG/TJ22公路桥梁加固设计规范

JTG/TJ23公路桥梁加固施工技术规范

1

DB34/T2917—2017

3养护工程质量评定

3.1一般规定

3.1.1根据养护任务、施工管理和质量检验评定的需要，应在施工准备阶段按照本标准附录A将养护

工程项目划分为单位工程、分部工程、分项工程。施工单位、工程监理单位、工程项目法人单位应按相

同的工程项目划分进行工程质量的监控和管理。

a)单位工程

——在养护工程项目中，根据签订的合同，具有独立施工条件的养护工程。

——高速公路大中修养护工程中，可将一个养护年度内一个工程项目中的路基、路面养护和独立的

每座大中型桥梁分别作为一个单位工程。

b)分部工程

——在单位工程中，应按结构部位、路段长度、施工特点及施工任务划分为若干分部工程。

c)分项工程

——在分部养护工程中，应按路段长度、不同的施工方法、材料及工序等划分为若干个分项养护工

程。

3.1.2养护工程质量检验评分以分项养护工程为单元，采用100分制进行评分。在分项养护工程评分

的基础上，逐级计算各相应分部养护工程、单位养护工程、合同段和养护工程项目评分值。

3.1.3养护工程质量评定等级分为合格和不合格，应按照分项、分部、单位养护工程、合同段和养护

项目逐级评定。

3.1.4施工单位应对各分项养护工程按照本标准所列基本要求、实测项目和外观鉴定进行自检，按照

附录B中“养护工程质量检验评定用表”及相关施工技术规范提交真实、完整的自检资料，对工程质量

进行自我评定。

——养护工程监理单位应按照规定要求对养护工程质量进行独立抽检，对施工单位检评资料进行签

认，对养护工程质量进行评定。

——养护工程项目法人单位根据对养护工程质量的检查和平时掌握的情况，对工程监理单位所做的

养护工程质量评分和等级进行审定。

——质量监督部门、质量检测机构可依据本标准对公路养护工程质量进行检测评定。

3.2养护工程质量评分

3.2.1分项养护工程质量评分

分项养护工程质量检验内容包括基本要求、实测项目、外观鉴定和质量保证资料四个部分。只有在

使用的原材料、半成品、成品及施工工艺符合基本要求的规定，且无严重外观缺陷和质量保证资料真实

并基本齐全时，才能对分项养护工程质量进行检验评定。

实测项目的规定极值是指任一单个检测值都不能突破的极限值，不符合要求时该实测项目为不合

格。

分项养护工程评分采用100分制，按照如下公式计算：

分项养护工程评分值＝实测项目得分－外观缺陷减分－资料不全减分

检查项目得分权值

分项养护工程实测项目得分

检查项目权值

1)基本要求检查。按照基本要求对养护工程进行认真检查，不符合基本要求规定时，不得进

行养护工程质量的检验和评定。

2

DB34/T2917—2017

2)实测项目计分。实测项目采用现场抽样方法，按照规定频率和方法对分项工程的施工质量

直接进行检测计分；除按数理统计方法评定的检查项目以外，均应按单点（组）测定值是

否符合标准要求进行评定，并按合格率计分。

检查项目得分=检查项目合格率×100

检查合格的点（组）数

检查项目合格率100%

该检查项目的全部检查点（组）数

涉及结构安全和使用功能的重要实测项目为关键项目，其合格率不得低于90％（属于工厂加工制

造的桥梁金属构件不小于95％），否则必须进行返工处理。关键项目不符合要求或者合格率低于90％

时该分项工程评为不合格。

3)外观缺陷减分。对工程外表状况应进行逐项全面检查，如发现外观缺陷，应进行减分，但

累计减分不超过10分。对于较严重的外观缺陷，施工单位须采用措施进行整修处理。

4)资料不全减分。分项工程的施工资料和图表残缺，缺少最基本的数据，或有伪造涂改者，

不予检验和评定。资料不全者应予减分，减分幅度按照本标准3.2.4条规定检查，视资

料不全情况，每款减1～3分。

3.2.2分部工程和单位工程质量评分

分部养护工程和单位养护工程的评分采用如下的加权平均值计算法确定：

（分项养护工程评分值相应权值）

分部养护工程评分值

分项养护工程权值

分部养护工程评分值相应权值

单位养护工程评分值=

分部养护工程权值

对于各分项养护工程内容较多但工程量差异悬殊的分部养护工程、各分部养护工程内容较多但工程

量差异悬殊的单位养护工程，评分采用如下的加权平均值计算法确定：

分项养护工程评分值分项养护工程投资额

分部养护工程评分值

分项养护工程投资额

（）分部养护工程评分值分部养护工程投资额

单位养护工程评分值

分部养护工程投资额

3.2.3合同段和养护工程项目质量评分

合同段和养护工程项目质量评分采用加权平均值计算法确定相应的评分值，即：

（）单位养护工程质量评分值该单位养护工程投资额

合同段养护工程质量评分值

单位养护工程投资额

（合同段养护工程质量评分值该合同段投资额）

养护工程项目质量评分值

合同段投资额

3.2.4质量保证资料

3

DB34/T2917—2017

施工单位应有完整的施工原始记录、试验数据、分项工程自查数据等质量保证资料，并进行整理分

析，负责提交齐全、真实和系统的施工资料和图表。工程监理单位负责提交齐全、真实和系统的监理资

料。

质量保证资料应包括以下六个方面：

a)所用原材料、半成品和成品质量检验结果；

b)材料配比、拌和加工控制检验和试验数据；

c)地基处理、隐蔽工程施工记录和大桥、特大桥、长隧道、特长隧道施工监控资料；

d)各项质量控制指标的试验记录和质量检验汇总图表；

e)施工过程中遇到的非正常情况记录及其对工程质量影响分析；

f)施工过程中如发生质量事故，经处理补救后，达到设计要求的认可证明文件。

3.2.5竣工资料

各合同段养护工程的竣工资料应按本标准附录C的要求编制，应真实、完整，凡资料残缺、缺乏基

本数据、伪造涂改资料的工程，不能进行质量验收。

合同段养护工程的竣工资料应按本标准附录C的要求评分，满分为100分；不小于75分者为合

格，小于75分者为不合格。

3.3养护工程质量等级评定

3.3.1分项养护工程质量等级评定

分项工程评分值不小于75分者为合格，小于75分者为不合格；属于工厂加工制造的金属构件不

小于90分者为合格，小于90分者为不合格。

评定为不合格的分项工程，经加固、补强、返工或经有资质的检测机构检测鉴定能够达到设计要求、

经原设计单位核算能够满足结构安全和使用功能后，可以重新评定其质量等级，但计算分部工程评分值

时按其复评分值的90%计算。

3.3.2分部养护工程质量等级评定

所属各分项工程全部合格，则该分部工程评为合格；所属任一分项工程不合格，则该分部工程为不

合格。

3.3.3单位养护工程质量等级评定

所属各分部工程全部合格，则该单位工程评为合格；所属任一分部工程不合格，则该单位工程不合

格。

3.3.4合同段和养护工程项目质量等级评定

合同段和养护工程项目所含单位工程全部合格，且竣工资料合格，其工程质量等级为合格；所属任

一单位工程不合格，或竣工资料不合格，则合同段和养护工程项目为不合格。

4路基养护工程

4.1一般规定

4.1.1排水工程应按设计及施工规范的要求施工，依照实际地形，选择合适的位置，将地面水和地下

水排出路基以外。

4

DB34/T2917—2017

4.1.2沟槽及墙背回填土应符合设计要求或施工规范的规定。

4.1.3浆砌工程勾缝宜采用凹缝，且饱满密实。

4.2路基注浆加固

4.2.1基本要求

要求如下：

a)浆体所用的水泥、砂、粉煤灰、水和外加剂的质量和规格必须符合有关规范的要求。

b)注浆前应进行室内浆液配合比试验和现场注浆试验，浆液按照规定的配合比配制。

c)浆液应充分搅拌均匀后才能开始压注，搅拌时间应小于浆液初凝时间，注浆应连续进行，以防

止堵管。

d)注浆时应对临近建筑物的沉降和变形进行监测和控制，避免对临近建筑物的影响。

4.2.2实测项目

见表1。

表1路基注浆加固实测项目

项次检查项目规定值或允许偏差检查方法和频率权值

1注浆体强度(MPa)符合设计要求取芯：抽查2％3

2各种注浆材料称量误差(％)<3抽查20％1

3注浆孔位(mm)±20尺量：抽查20％1

4注浆孔深(mm)±100尺量：抽查20％1

5注浆孔间距(mm)±20尺量：抽查20％2

6注浆压力（与设计参数比）(％)±10压力表：抽查20％3

取芯或地质雷达法：每100m2测2处，不满

7压浆区密实程度芯样完整密实1

100m2时测2处

动力触探：每100m2测2处，不满100m2时

8地基承载力(kN)符合设计要求3

测2处

9路面沉降观测(mm)≤10水准仪：每20m测5点2

注1：上述实测项目中，注浆体强度、注浆孔间距、注浆压力、地基承载力为关键项目。

注2：地质雷达法检测一般在注浆结束7天后进行，钻孔取芯（或动力触探）法检测一般在注浆结束28天后进行。

4.2.3外观鉴定

如下：

a)钻孔处应填补至与原路面齐平。不符合要求时每处减1分。

b)注浆后不得对路基、桥台造成损害，路面及人工构筑物沉降均匀，沉降量符合设计要求，不符

合要求时减1～2分。

c)不得对原路面及附属设施造成永久性污染。不符合要求时每处减1分。

d)沥青路面搭接紧密、平顺，沥青路面无泛油、松散、裂缝、明显离析等缺陷。不符合要求时每

处减1分。

4.3浆砌排水沟整修、砌筑

4.3.1基本要求

5

DB34/T2917—2017

要求如下：

a)浆砌片(块)石、混凝土预制块的质量和规格应符合设计要求，砂浆配合比准确。

b)线形美观，直线顺直，曲线圆滑，纵坡顺直，沟底平整，与其他排水设施衔接平顺，无阻水、

冲刷、脱空现象。

c)沟底、沟壁、出水口应按设计要求进行防渗及加固处理，防止水流渗漏和冲刷。

d)砌缝内砂浆均匀饱满，勾缝密实，砌体抹面平整、直顺，不得有裂缝、空鼓现象。

4.3.2实测项目

见表2。

表2浆砌排水沟整修、砌筑实测项目

项次检查项目规定值或允许偏差检查方法和频率权值

1砂浆强度(MPa)在合格标准内检查方法和频率参见GB/T503153

2轴线偏位(mm)50经纬仪或尺量：每200m测5点1

3沟底高程(mm)±15水准仪：每200m测5点2

4墙面直顺度(mm)或坡度(％)≤30或不陡于设计值20m拉线、坡度尺：每200m测2处1

5断面尺寸(mm)±30尺量：每200m测2处2

6铺砌厚度(mm)不小于设计值尺量：每200m测2处1

7基础垫层宽、厚(mm)不小于设计值尺量：每200m测2处1

注：上述实测项目中，砂浆强度为关键项目。

4.3.3外观鉴定

如下：

a)砌体内侧及沟底应平顺。不符合要求时，每处减1～2分。

b)沟底不得有杂物、阻水现象。不符合要求时，每处减1～2分。

4.4急流槽、跌水整修、砌筑

4.4.1基本要求

要求如下：

a)混凝土、砂浆所用材料规格、质量等应符合规范要求，按照规定配合比施工。

b)急流槽、跌水的基础、垫层等材料及设置位置应符合设计要求，坡度顺直，分段连接可靠，无

冲刷、脱空现象。

c)砌缝内砂浆应均匀饱满、勾缝密实。

d)进口汇水段、出口消能段等应砌筑牢固，槽体表面不得有裂缝、空鼓现象。

4.4.2实测项目

见表3。

表3急流槽、跌水整修、砌筑实测项目

项次检查项目规定值或允许偏差检查方法和频率项次

1混凝土强度(MPa)在合格标准内回弹法：检查方法和频率参见JGJ/T233

2砂浆强度(MPa)在合格标准内检查方法和频率参见GB/T503153

6

DB34/T2917—2017

表3（续）

项次检查项目规定值或允许偏差检查方法和频率项次

3轴线偏差（mm）±10经纬仪或尺量：每条测2处1

4断面尺寸（mm）±10尺量：每条测2处2

5边坡坡度(％)不陡于设计值坡度尺：每条测2处1

6槽底及上口顺直度(mm)≤3020m拉线、钢直尺：每条测2处2

7铺砌厚度（mm）不小于设计值尺量：每条测2处1

注1：上述实测项目中，混凝土强度、砂浆强度为关键项目。

注2：混凝土强度适用于整体浇筑的急流槽；砂浆强度适用于砌体砌筑的急流槽。

4.4.3外观鉴定

如下：

a)槽体内侧及槽底应平整、直顺，无裂缝、空洞等病害。不符合要求时每处减1分。

b)槽底不得有杂物。不符合要求时每处减1分。

4.5渗沟整修

4.5.1基本要求

要求如下：

a)渗沟的设置及材料规格、质量等应符合规范要求。

b)反滤层应用筛选过的砂、石等渗水性材料分层填筑或土工织物，不应夹杂有机质和其他有害物

质。

c)排水层应采用石质坚硬的较大粒料填筑，以保证排水孔隙度，排水管的制作与安装应符合有关

规范要求。

4.5.2实测项目

见表4。

表4渗沟整修实测项目

项次检查项目规定值或允许偏差检查方法和频率权值

1沟底纵坡（％）不小于设计值水准尺：每20m测1处1

2断面尺寸（mm）不小于设计值尺量：每20m测1处1

4.5.3外观鉴定

如下：

a)反滤层应层次分明。不符合要求时，每处减1～2分。

b)进出水口应排水通畅。不符合要求时，每处减1～2分。

4.6边坡修复

4.6.1基本要求

要求如下：

a)边坡应填筑密实，坡面平顺、稳定。

7

DB34/T2917—2017

b)坡脚线应直顺，曲线应圆滑。

c)坡顶、坡脚应有排水、防护设施，以防雨水渗入和冲刷。

4.6.2实测项目

见表5。

表5边坡修复实测项目

项次检查项目规定值或允许偏差检查方法和频率权值

环刀法或灌砂法：每500m2检查2处，

1压实度(%)符合设计规定，设计未规定时，≥902

不足500m2时检查1处

2坡面平整度(mm)403m直尺；每50m测1处×4尺1

3坡度(%)不陡于设计值坡度尺；每50m量1处1

注：上述实测项目中，压实度为关键项目。

4.6.3外观鉴定

如下：

a)修复后的边坡应密实稳定，无坍塌、分层、开裂现象，与原坡面衔接平顺。不符合要求时每处

减1分。

b)坡面应平整，无篙草和其它堆积物。不符合要求时，单向累计长度每50m减1分。

4.7液压喷播草灌、挂三维网喷播草灌防护

4.7.1基本要求

要求如下：

a)所用材料质量应符合设计要求，草、灌木种子检验合格。

b)边坡的坡度、标高、填土压实度应符合设计要求。

c)三维网铺设平顺，坡脚、坡顶、坡面、平台处埋压、固定牢靠。

d)三维网覆土后无U形钉外露现象，表面平整。

e)草灌根系应纵横交错，大量根系扎入岩层裂隙。

4.7.2实测项目

见表6、表7。

表6液压喷播草灌实测项目

项次检查项目规定值或允许偏差检查方法和频率权值

1植被覆盖率(％)≥90尺量：每处检查10块1.0m×1.0m面积测试，取平均值1

2病虫害发生率(％)≤10尺量：每处检查10块
