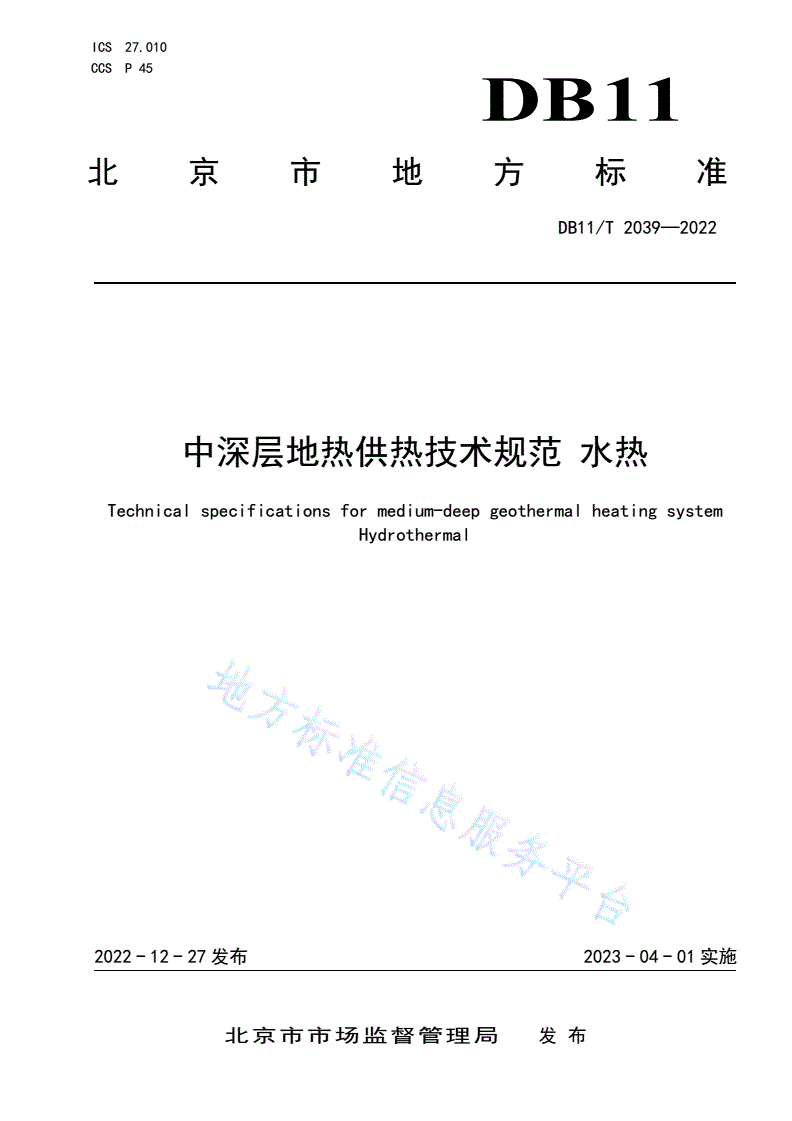

DB11/T 2039-2022 中深层地热供热技术规范 水热

ICS27.010

CCSP45

DB11

北京市地方标准

DB11/T2039—2022

中深层地热供热技术规范水热

Technicalspecificationsformedium-deepgeothermalheatingsystem

Hydrothermal

2022-12-27发布2023-04-01实施

北京市市场监督管理局发布

DB11/T2039—2022

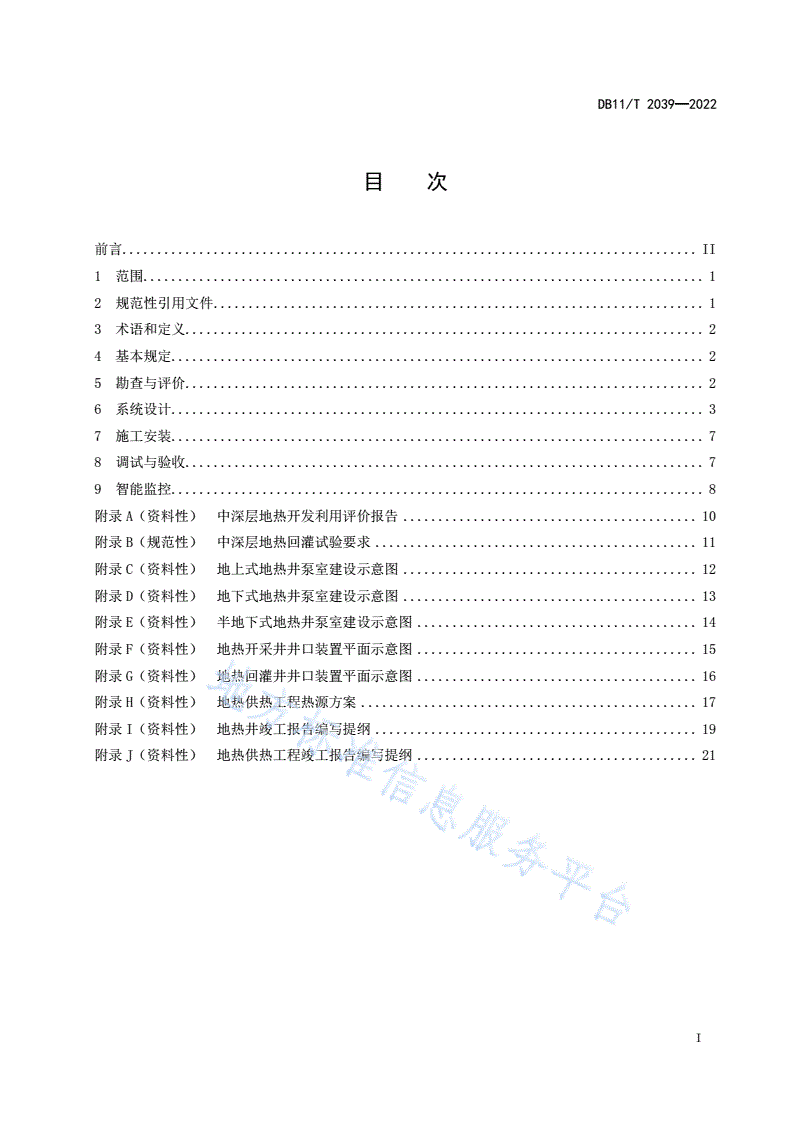

目次

前言..................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................2

4基本规定............................................................................2

5勘查与评价..........................................................................2

6系统设计............................................................................3

7施工安装............................................................................7

8调试与验收..........................................................................7

9智能监控............................................................................8

附录A（资料性）中深层地热开发利用评价报告..........................................10

附录B（规范性）中深层地热回灌试验要求..............................................11

附录C（资料性）地上式地热井泵室建设示意图..........................................12

附录D（资料性）地下式地热井泵室建设示意图..........................................13

附录E（资料性）半地下式地热井泵室建设示意图........................................14

附录F（资料性）地热开采井井口装置平面示意图........................................15

附录G（资料性）地热回灌井井口装置平面示意图........................................16

附录H（资料性）地热供热工程热源方案................................................17

附录I（资料性）地热井竣工报告编写提纲..............................................19

附录J（资料性）地热供热工程竣工报告编写提纲........................................21

I

DB11/T2039—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由北京市发展和改革委员会提出并归口。

本文件由北京市发展和改革委员会组织实施。

本文件起草单位：中国石化集团新星石油有限责任公司、北京节能环保中心、北京市地质工程勘察

院、中国石油工程建设有限公司华北分公司、北京市地质矿产勘查院、自然资源部浅层地热能重点实验

室、北京市标准化研究院、北京市工程地质研究所、中国石油华北(北京)新能源有限公司、北京北投生

态环境有限公司、中国中元国际工程有限公司、北京市工程咨询有限公司、北京市市政工程设计研究总

院有限公司、北京市地热调查研究所、北京市华清地热开发集团有限公司、北京市生态地质研究所、中

国石油勘探开发研究院新能源研究中心、北京京能能源技术研究有限责任公司、清华大学建筑设计研究

院有限公司、清华大学、中国石油大学（北京）、华北电力大学、北京建筑大学。

本文件主要起草人：赵丰年、孙干、向烨、韩东梅、杨亚军、彭新明、樊梦芳、刘少敏、韩敏霞、

王刚、刘亮德、李海京、徐巍、李文峰、陈向春、杜林芳、魏本平、刘宁、王立志、李海泉、周伟鹏、

王思、马静晨、魏国、张建良、张沁瑞、孔祥军、周国庆、杜厚金、连天成、王治、马琳、王娟、刘海

洋、董骥、郑佳、张进平、郭艳春、张文秀、李海东、林天懿、邢罡、饶其、饶阳、武变变、王社教、

梅东升、李敏、张秉瑞、张辉、王吉、张宇宁、张伟、郝学军。

II

DB11/T2039—2022

中深层地热供热技术规范水热

1范围

本文件规定了中深层地热供热系统工程（简称地热供热工程）的基本规定、勘查与评价、系统设计、

施工安装、调试与验收、智能监控等技术要求。

本文件适用于以中深层地热水为热源的地热供热系统工程的建设和运行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T7778制冷剂编号方法和安全性分类

GB/T11615地热资源地质勘查规范

GB50016建筑设计防火规范

GB50027供水水文地质勘察规范

GB50194建设工程施工现场供用电安全规范

GB50242建筑给水排水及采暖工程施工质量验收规范

GB50243通风与空调工程施工质量验收规范

GB50736民用建筑供暖通风与空气调节设计规范

GB50838城市综合管廊工程技术规范

CJJ28城镇供热管网工程施工及验收规范

CJJ/T34城镇供热管网设计标准

CJJ138城镇地热供热工程技术规程

DZ/T0260地热钻探技术规程

JGJ33建筑机械使用安全技术规程

JGJ46施工现场临时用电安全技术规范

JGJ59建筑施工安全检查标准

NB/T10099地热回灌技术要求

NB/T10266地热井钻井工程设计规范

NB/T10269地热测井技术规范

NB/T10272地热井口装置技术要求

NB/T10273地热供热站设计规范

NB/T10711地热管网设计规范

NB/T10713地热管网施工验收规范

SY/T0026水腐蚀性测试方法

SY/T0600油田水结垢趋势预测方法

DB11/T852有限空间作业安全技术规范

DB11/1066供热计量设计技术规程

1

DB11/T2039—2022

DB11/T1956地热动态监测规范

3术语和定义

下列术语和定义适用于本文件。

中深层地热供热系统medium-deepgeothermalheatingsystem

以中深层地热水为热源，用直接或间接方式获取其热量，为热用户提供供热服务的系统。

地热供热站geothermalheatingstation

以地下热水为主要热源，具有间接换热、梯级利用、尾水回灌等功能的供热站，简称地热站。

地热管网geothermalnetwork

地热水由开采井输送至地热站，且经换热后再输送至回灌井的管道。

4基本规定

地热供热工程前期策划应与供热规划、节能规划、能源规划、再生水规划相协调。

地热供热工程承担单位在勘查、设计、施工安装、运维等方面应具有相应的技术能力。

地热供热工程设计方案应符合安全可靠、绿色低碳、高效节能、经济合理、精细智能的要求。

地热供热工程应选用兼具高效节能设备和绿色环保材料。

地热供热工程施工前应进行工程场地状况调查和中深层地热能勘查。

地热供热工程应进行地质资料的汇交。

5勘查与评价

一般规定

5.1.1地热资源勘查应符合GB/T11615的规定，收集建设场地、地下空间及其周边一定范围内地热、

水文地质等方面的基本资料。

5.1.2应根据建设场地和地质条件确定相应的补充地热地质工作。

5.1.3应编写中深层地热开发利用评价报告，内容参照附录A。

场地调查

5.2.1工程场地状况调查包括热源系统场地状况调查、地热站和配套设施的建筑空间调查。

5.2.2热源系统场地状况调查内容应包括：

a)场地规划面积、形状及地形地貌特征；

b)场地内既有建筑物和规划建筑物的占地面积及其分布、基础型式及埋深；

c)场地内既有树木植被、池塘、排水沟及架空输电线、市政管网、交通设施、历史文化遗迹、电

信电缆的分布及规划综合管线分布；

d)场地内既有的、计划修建的地下管线和地下构筑物的分布及其埋深；

e)交通道路状况及施工所需的电源、水源情况。

5.2.3地热站和配套设施建筑空间调查内容应包括：

2

DB11/T2039—2022

a)建筑空间与热源系统之间的管线长度和构筑物情况；

b)建筑空间面积、层高、承重能力、隔音水平、防水性能；

c)配电室、配电系统、给水排水情况。

中深层地热资源勘查

5.3.1勘查范围为地热供热工程建设场地及周边地区，地热资源成矿机理、资源赋存条件及资源储量

基本清楚。集中地热供热项目地热资源地质勘查应达到GB/T11615的可行性阶段或以上，资源储量应

不低于探明的级别；分散地热供热项目地热资源地质勘查应达到地热资源勘查预可行性阶段或以上，资

源储量应不低于控制的级别。

5.3.2综合分析地热资源质量、资源储量、分布等条件，提出合理可行的开发利用方式。集中地热供

热项目，流体温度宜不低于50℃，地温梯度宜不小于3℃/100m，并易于回灌；不符合或部分符合上述

条件的地热田（或开采区）宜进行分散地热供暖。

5.3.3地热回灌区应查明地温场的承载力或区域允许的最大回灌量与回灌温度，不产生热突破。

5.3.4根据采灌方案及地热地质条件确定地热井数量及布局。开采井与回灌井应保持合理的间距，根

据地质构造、热储性质、回灌量、开采和回灌水温差等确定其间距，避免回灌水未达到增温目标而提前

进入开采井。回灌井数量依据开采量、回灌井的回灌能力及维持开采区采/灌平衡的需要确定。

中深层地热供热开发利用评价

5.4.1评价地热开采规模与资源储量的关系。

5.4.2评价地热回灌规模与地温场的承载力或区域允许的最大回灌量及回灌温度的关系。

5.4.3对地热开采与回灌可能引起的区域地热水位、水质及温度等变化进行预测。

5.4.4评价地热开采与回灌引发地质环境问题的可能性，对可能引发的问题提出针对性监测方案。

5.4.5评价地热供热资源条件，确定采灌方案。

6系统设计

一般规定

6.1.1地热供热工程的设计应根据探明地热资源储量和开发方案，结合近、远期供热负荷需求综合确

定，采灌强度应能保持地热田的可持续开发利用。

6.1.2地热供热系统应设置智能监控系统，运用人工智能、云计算、大数据、仿真系统及物联网等技

术，构建智能化供热体系。

6.1.3应综合考虑场地条件、资源条件以及经济性、系统能效、碳排放和供能稳定性等因素，选择高

效低碳辅助冷热源和设置蓄能系统。

6.1.4地热站建筑结构、电气、供暖通风、给排水的要求应符合NB/T10273的有关规定。

6.1.5当地热水中含有H2S等有毒、可燃、易爆气体时，应进行气水分离和通风处理。

6.1.6地热站消防设计应符合GB50016、NB/T10273的有关规定。

地热开采量计算

6.2.1根据公式（1）计算地热开采量，根据供热总需求量、利用温差等系数计算。

=···········································································(1)

.×∆

式中：

3

DB11/T2039—2022

——地热开采量，单位为立方米每小时（m3/h）；

W——供热总需求量，单位为千瓦（kW）；

∆t——利用温差，即地热水开采温度与回灌温度之差，单位为摄氏度（℃）；

1.163——系数。

6.2.2地热供热系统设计开采量时应同时满足以下要求：

a)回灌量与开采量相同；

b)回灌量应不大于区域能够接受的最大回灌量；

c)开采量不大于区域地热资源可开采量。

地热开采和回灌设计

6.3.1地热开采后采用直接供热或梯级利用方式供热，宜采用热泵系
