JJF 1375-2012 机动车发动机转速测量仪校准规范

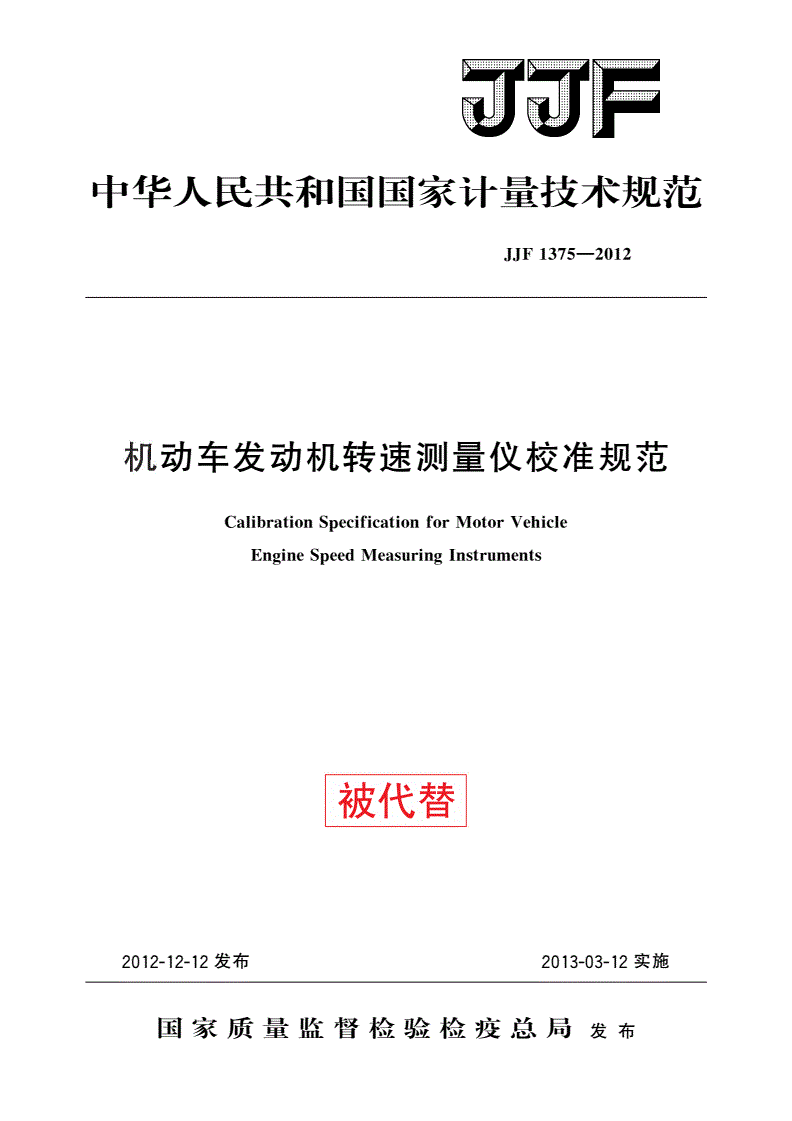

中华人民共和国国家计量技术规范

JJF1375—2012

机动车发动机转速测量仪校准规范

CalibrationSpecificationforMotorVehicle

EngineSpeedMeasuringInstruments

2012-12-12发布2013-03-12实施

国家质量监督检验检疫总局发布

JJF1375—2012

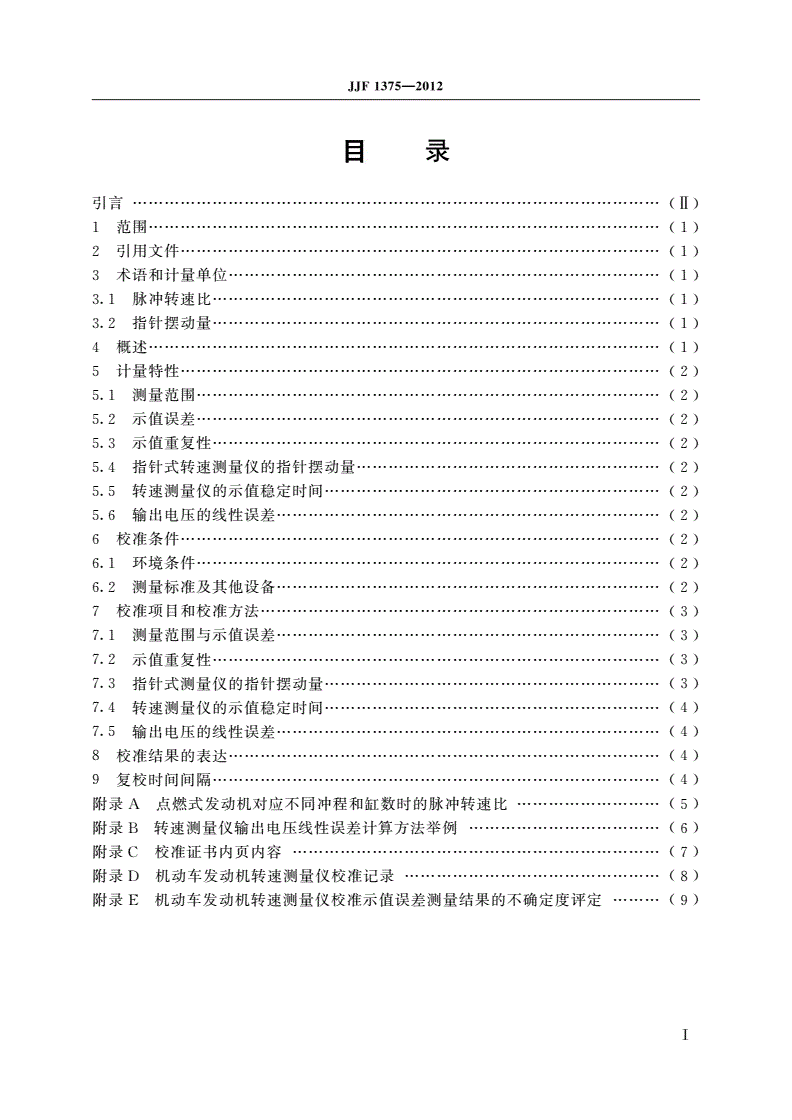

目录

引言………………………

(Ⅱ)

范围……………………

1(1)

引用文件………………

2(1)

术语和计量单位………………………

3(1)

脉冲转速比…………

3.1(1)

指针摆动量…………

3.2(1)

概述……………………

4(1)

计量特性………………

5(2)

测量范围……………

5.1(2)

示值误差……………

5.2(2)

示值重复性…………

5.3(2)

指针式转速测量仪的指针摆动量…………………

5.4(2)

转速测量仪的示值稳定时间………

5.5(2)

输出电压的线性误差………………

5.6(2)

校准条件………………

6(2)

环境条件……………

6.1(2)

测量标准及其他设备………………

6.2(2)

校准项目和校准方法…………………

7(3)

测量范围与示值误差………………

7.1(3)

示值重复性…………

7.2(3)

指针式测量仪的指针摆动量………

7.3(3)

转速测量仪的示值稳定时间………

7.4(4)

输出电压的线性误差………………

7.5(4)

校准结果的表达………………………

8(4)

复校时间间隔…………

9(4)

附录点燃式发动机对应不同冲程和缸数时的脉冲转速比………

A(5)

附录转速测量仪输出电压线性误差计算方法举例………………

B(6)

附录校准证书内页内容……………

C(7)

附录机动车发动机转速测量仪校准记录…………

D(8)

附录机动车发动机转速测量仪校准示值误差测量结果的不确定度评定………

E(9)

Ⅰ

JJF1375—2012

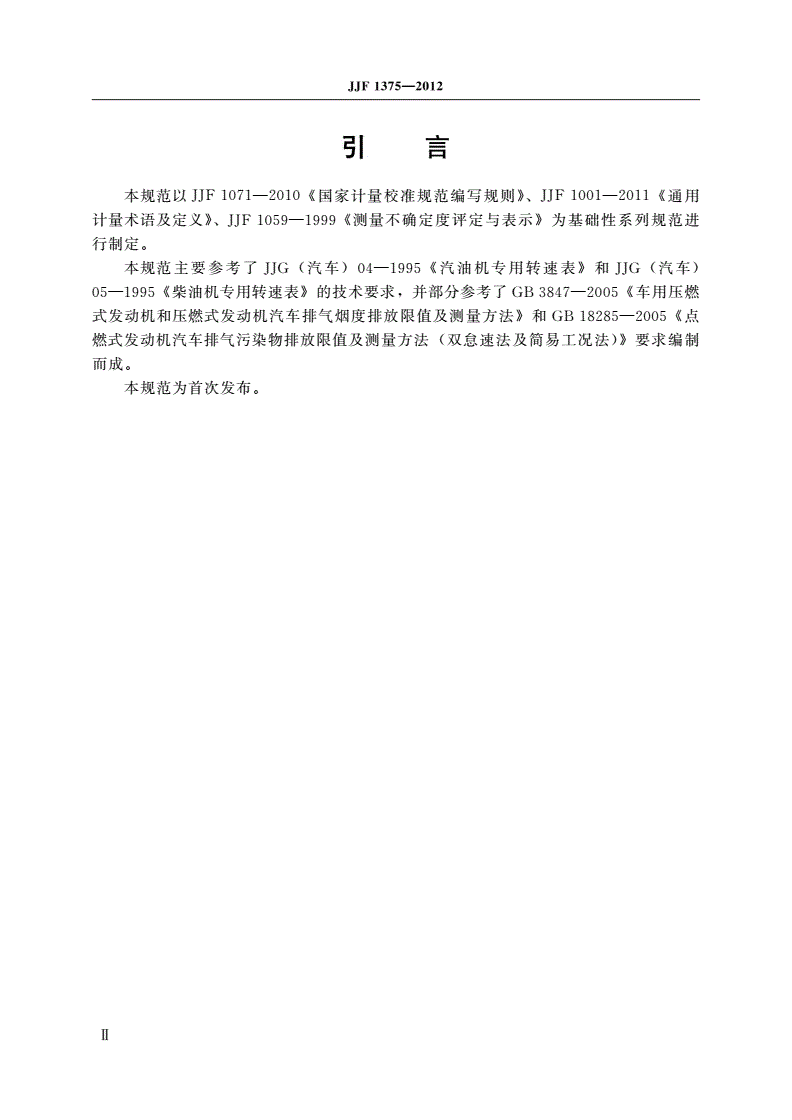

引言

本规范以国家计量校准规范编写规则通用

JJF1071—2010《》、JJF1001—2011《

计量术语及定义测量不确定度评定与表示为基础性系列规范进

》、JJF1059—1999《》

行制定

。

本规范主要参考了汽车汽油机专用转速表和汽车

JJG()04—1995《》JJG()

柴油机专用转速表的技术要求并部分参考了车用压燃

05—1995《》,GB3847—2005《

式发动机和压燃式发动机汽车排气烟度排放限值及测量方法和点

》GB18285—2005《

燃式发动机汽车排气污染物排放限值及测量方法双怠速法及简易工况法要求编制

()》

而成

。

本规范为首次发布

。

Ⅱ

JJF1375—2012

机动车发动机转速测量仪校准规范

1范围

本规范适用于点燃式发动机高压点火脉冲感应式汽车电瓶充放电电压脉动式压

、、

燃式发动机高压喷油及发动机振动感应式发动机转速测量仪以下简称转速测量仪的

()

校准

。

2引用文件

本规范引用了下列文件

:

电流表电压表功率表及电阻表

JJG124—2005、、

车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量

GB3847—2005

方法

点燃式发动机汽车排气污染物排放限值及测量方法双怠速法

GB18285—2005(

及简易工况法

)

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和计量单位

脉冲转速比

3.1pulsespeedratio

点燃式发动机在不同冲程和缸数时每一缸线产生的高压脉冲数与发动机转速之比

,

值一般用符号PR表示具体参考附录

,/。A。

指针摆动量

3.2pointerswingamount

当转速测量仪校准装置输出稳定转速时指针式转速测量仪的指针没有稳定在某一

,

转速值上而是在一定范围内摆动指针摆动的最大值最小值之差与标准转速值的

,。、

比值

。

4概述

转速测量仪按测量原理分可分为高压点火脉冲感应汽车电瓶充放电电压脉动高

、、

压喷油及发动机振动感应式等几种形式

。

高压点火脉冲感应式转速测量仪是通过传感器感应点燃式发动机点火线圈的高压点

火脉冲频率测量发动机转速它由感应线圈信号处理系统显示装置等组成用于测

。、、,

量点燃式发动机转速

。

汽车电瓶充放电电压脉动式转速测量仪是通过检测车辆发动机转动时对电瓶充电电

压的脉动频率测量发动机转速它由电压脉动感应传感器信号处理系统显示装置等

。、、

组成用于测量点燃式发动机或压燃式发动机转速

,。

高压喷油及发动机振动感应式转速测量仪是通过固定在压燃式发动机高压喷油管上

1

JJF1375—2012

或贴附在机动车发动机机壳上传感器感应发动机振动频率测量发动机转速它由振动感

。

应传感器信号处理系统显示装置等组成用于测量压燃式发动机或点燃式发动机

、、,

转速

。

转速测量仪按显示方式可分为指针式转速测量仪和数字显示转速测量仪两类

。

5计量特性

测量范围

5.1

测量范围
