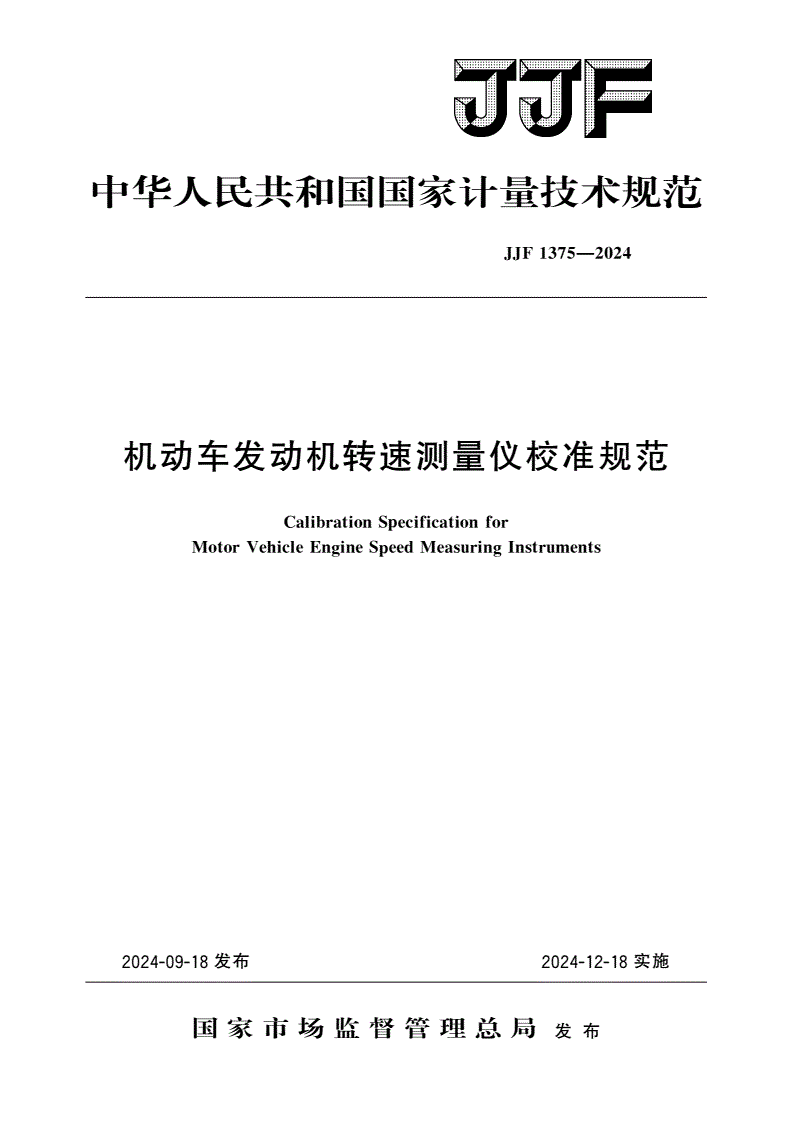

JJF 1375-2024 机动车发动机转速测量仪校准规范

中华人民共和国国家计量技术规范

JJF1375—2024

机动车发动机转速测量仪校准规范

CalibrationSpecificationfor

MotorVehicleEngineSpeedMeasuringInstruments

2024-09-18发布2024-12-18实施

国家市场监督管理总局发布

JJF1375—2024

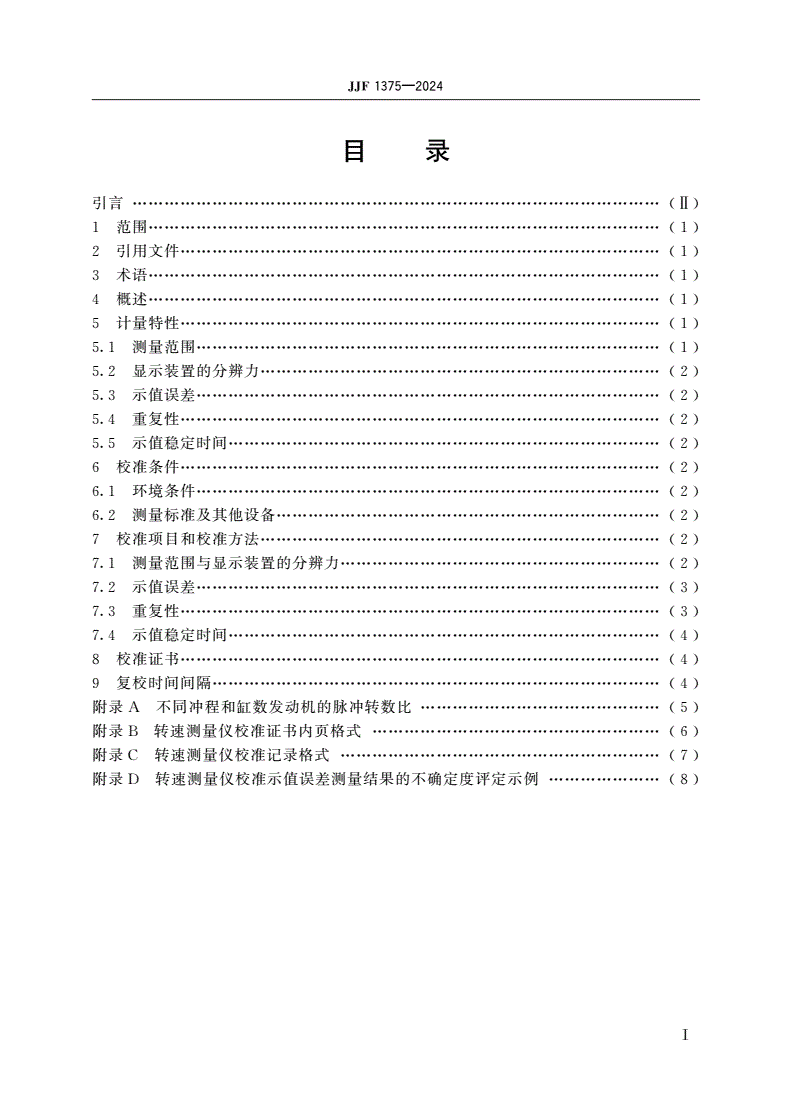

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语

3……………………(1)

概述

4……………………(1)

计量特性

5………………(1)

测量范围

5.1……………(1)

显示装置的分辨力

5.2…………………(2)

示值误差

5.3……………(2)

重复性

5.4………………(2)

示值稳定时间

5.5………………………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

测量标准及其他设备

6.2………………(2)

校准项目和校准方法

7…………………(2)

测量范围与显示装置的分辨力

7.1……………………(2)

示值误差

7.2……………(3)

重复性

7.3………………(3)

示值稳定时间

7.4………………………(4)

校准证书

8………………(4)

复校时间间隔

9…………(4)

附录不同冲程和缸数发动机的脉冲转数比

A………(5)

附录转速测量仪校准证书内页格式

B………………(6)

附录转速测量仪校准记录格式

C……………………(7)

附录转速测量仪校准示值误差测量结果的不确定度评定示例

D…(8)

Ⅰ

JJF1375—2024

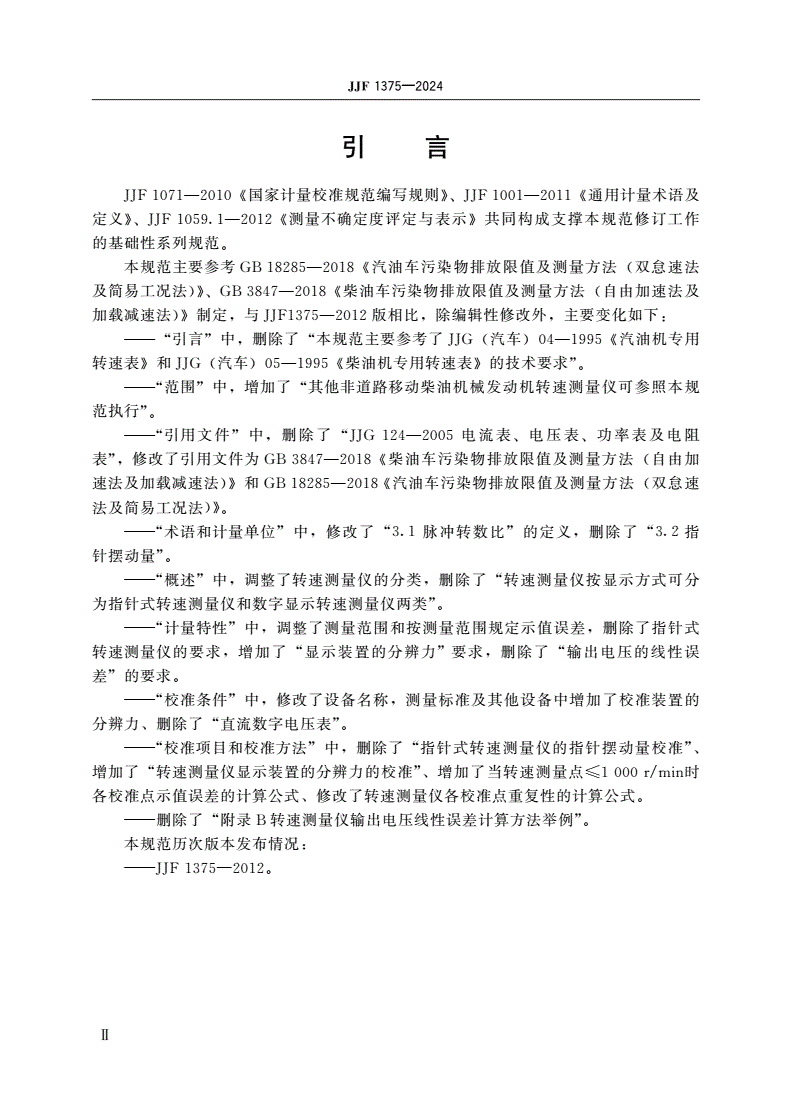

引言

国家计量校准规范编写规则通用计量术语及

JJF1071—2010《》、JJF1001—2011《

定义测量不确定度评定与表示共同构成支撑本规范修订工作

》、JJF1059.1—2012《》

的基础性系列规范

。

本规范主要参考汽油车污染物排放限值及测量方法双怠速法

GB18285—2018《(

及简易工况法柴油车污染物排放限值及测量方法自由加速法及

)》、GB3847—2018《(

加载减速法制定与版相比除编辑性修改外主要变化如下

)》,JJF1375—2012,,:

引言中删除了本规范主要参考了汽车汽油机专用

———“”,“JJG()04—1995《

转速表和汽车柴油机专用转速表的技术要求

》JJG()05—1995《》”。

范围中增加了其他非道路移动柴油机械发动机转速测量仪可参照本规

———“”,“

范执行

”。

引用文件中删除了电流表电压表功率表及电阻

———“”,“JJG124—2005、、

表修改了引用文件为柴油车污染物排放限值及测量方法自由加

”,GB3847—2018《(

速法及加载减速法和汽油车污染物排放限值及测量方法双怠速

)》GB18285—2018《(

法及简易工况法

)》。

术语和计量单位中修改了脉冲转数比的定义删除了指

———“”,“3.1”,“3.2

针摆动量

”。

概述中调整了转速测量仪的分类删除了转速测量仪按显示方式可分

———“”,,“

为指针式转速测量仪和数字显示转速测量仪两类

”。

计量特性中调整了测量范围和按测量范围规定示值误差删除了指针式

———“”,,

转速测量仪的要求增加了显示装置的分辨力要求删除了输出电压的线性误

,“”,“

差的要求

”。

校准条件中修改了设备名称测量标准及其他设备中增加了校准装置的

———“”,,

分辨力删除了直流数字电压表

、“”。

校准项目和校准方法中删除了指针式转速测量仪的指针摆动量校准

———“”,“”、

增加了转速测量仪显示装置的分辨力的校准增加了当转速测量点时

“”、≤1000r/min

各校准点示值误差的计算公式修改了转速测量仪各校准点重复性的计算公式

、。

删除了附录转速测量仪输出电压线性误差计算方法举例

———“B”。

本规范历次版本发布情况

:

———JJF1375—2012。

Ⅱ

JJF1375—2024

机动车发动机转速测量仪校准规范

1范围

本规范适用于机动车点燃式发动机压燃式发动机转速的各类测量仪校准其他非

、。

道路移动柴油机械发动机转速测量仪也可参照本规范进行校准

。

2引用文件

本规范引用了下列文件

:

柴油车污染物排放限值及测量方法自由加速法及加载减速法

GB3847—2018()

汽油车污染物排放限值及测量方法双怠速法及简易工况法

GB18285—2018()

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语

脉冲转数比

pulsespeedratio

η

发动机在不同冲程和缸数时脉冲数P与发动机转数R之比PR

,/。

注:

对点燃式发动机脉冲数指点火脉冲数,对压燃式发动机脉冲数指高压喷油次数。

1

不同冲程和缸数的发动机的脉冲转数比见附录。

2A

脉冲转数比为无量纲量。

3

4概述

机动车发动机转速测量仪以下简称转速测量仪是用于测量机动车点燃式发动

()

机压燃式发动机转速的仪器它由传感器信号处理系统显示装置等组成

、。、、。

转速测量仪按测量原理主要可分为以下几种

:

点火脉冲感应式转速测量仪它是通过感应点燃式发动机点火线圈的点火脉冲

———,

频率测量机动车发动机转速

。

振动及声波感应式高压喷油脉冲感应式转速测量仪它是通过感应发动机
