DB15/T 1124-2017 乳业设施防雷技术规范

ICS91.120.40

A47

备案号：52669-2017DB15

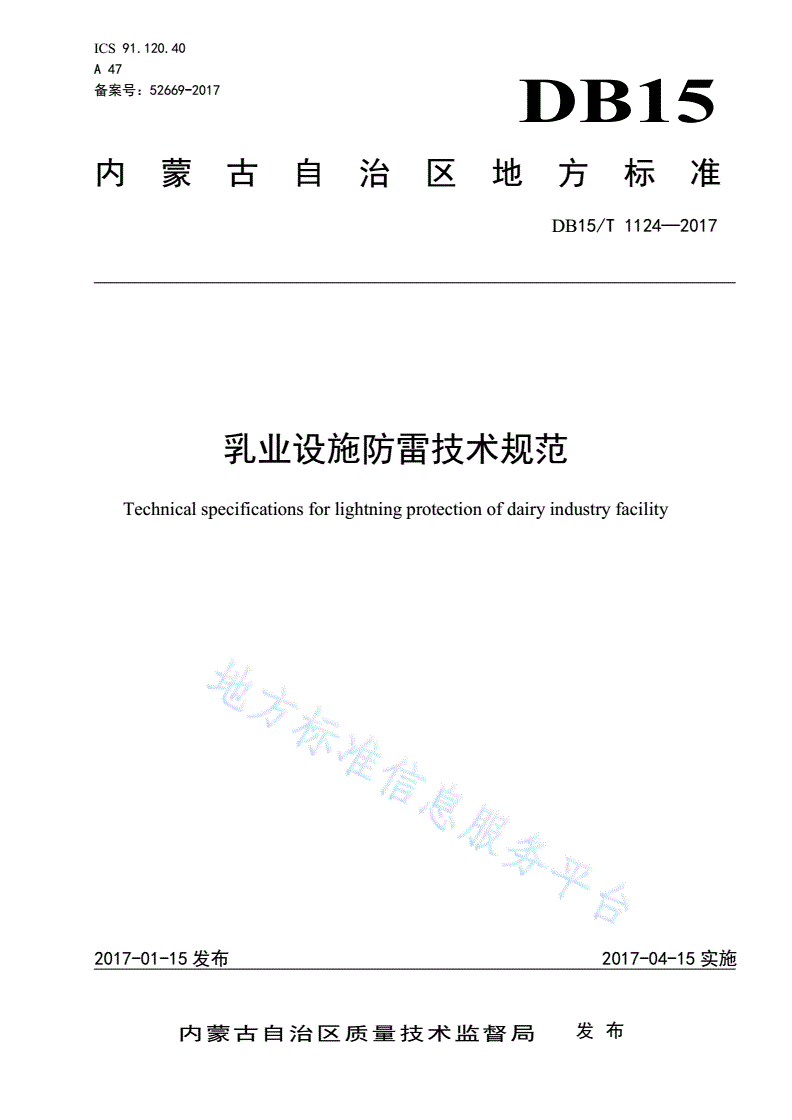

内蒙古自治区地方标准

DB15/T1124—2017

乳业设施防雷技术规范

Technicalspecificationsforlightningprotectionofdairyindustryfacility

2017-01-15发布2017-04-15实施

内蒙古自治区质量技术监督局发布

DB15/T1124—2017

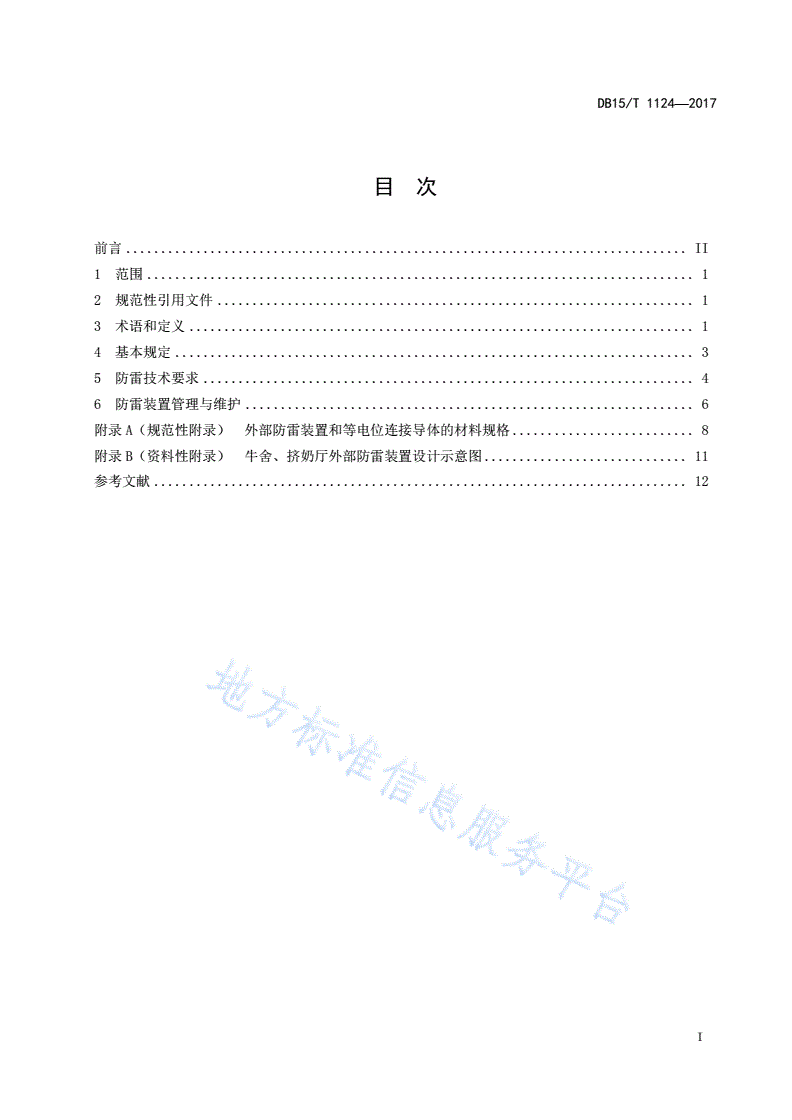

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本规定..........................................................................3

5防雷技术要求......................................................................4

6防雷装置管理与维护................................................................6

附录A（规范性附录）外部防雷装置和等电位连接导体的材料规格..........................8

附录B（资料性附录）牛舍、挤奶厅外部防雷装置设计示意图.............................11

参考文献............................................................................12

I

DB15/T1124—2017

前言

本标准根据GB/T1.1-2009给出的规则起草。

本标准由内蒙古自治区气象局提出并归口。

本标准起草单位：内蒙古自治区雷电预警防护中心。

本标准参编单位：内蒙古伊利实业集团股份有限公司、二连浩特市防雷中心。

本标准主要起草人员：刘晓东、李松如、颜斌、李庆君、邵建波、王月军、博格、宋昊泽、侯越、

王乐乐、朱文峰、董伟、房晓峰、刘旭洋、李玉虎、乌群力、徐燕霞、徐永霞、于春杰、朱红杰、淡奇

峰、王汉堃、刘正源、李溪楠、东方。

II

DB15/T1124—2017

乳业设施防雷技术规范

1范围

本标准规定了乳业设施的防雷技术规范的术语和定义、基本规定、防雷技术要求和防雷装置管理与

维护等内容。

本标准适用于新建、改建和扩建的牛舍、挤奶厅、乳制品生产车间及其他相关设施的雷电防护。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T21431-2015建筑物防雷装置检测技术规范

GB/T21714.2-2015雷电防护第2部分：风险管理

GB50041-2008锅炉房设计规范

GB50057-2010建筑物防雷设计规范

GB50072-2010冷库设计规范

GB50303-2011建筑电气工程施工质量验收规范

GB50343-2012建筑物电子信息系统防雷技术规范

GB50601-2010建筑物防雷工程施工与质量验收规范

GB50998-2014乳制品厂设计规范

DB15/T710-2014雷电灾害风险评估技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

乳业设施dairyindustryfacility

通过规模化养殖生产原料乳及通过各种方法和手段加工成含乳产品的生产设施及相关设施。

注：主要包括牛舍、挤奶厅、乳制品生产车间及辅助设施等。

3.2

牛舍oxtall

用来饲养奶牛的房屋。

注：按开放程度分为开放式、半开放式和封闭式牛舍。

1

DB15/T1124—2017

3.3

挤奶设备milkingequipment

用于挤奶的全套机械设备。

注：通常包括真空系统、脉动系统、输奶系统、一套或多套挤奶单元以及其他部件。

3.4

挤奶厅milkingparlour

利用挤奶设备对奶牛进行挤奶的场所。

注：规模奶牛场常用的挤奶设备有转盘式、并列式、鱼骨式。挤奶厅一般包括挤奶大厅、奶牛通道、待挤区、设备

间、定位清洗(CIP)间、贮奶间、贮藏室、办公室等。

3.5

乳制品生产车间dairyproductionworkshop

以乳为原料，通过各种生产工艺加工成含乳产品的生产车间。

3.6

环保设施environmentalprotectionfacilities

乳制品生产过程中产生的污水、沼气、粪便的处理设施。

3.7

雷雨季节thunderstormseason

雷雨大多发生在每年降水量比较集中的季节，由于南北气候不同，南方雷雨天气一般发生在4月至9

月，北方6月至9月。

3.8

雷电灾害风险评估evaluationoflightningstrikerisk

根据雷电及其灾害特征进行分析，对可能导致的人员伤亡、财产损失程度与危害范围等方面的综合

风险计算，为建设工程项目选址和功能分区布局、防雷类别与防雷措施确定提出建设性意见的一种评价

方法。

[DB15/T710-2014，定义3.1]

3.9

防雷装置lightningprotectionsystem(LPS)

用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷

装置和内部防雷装置组成。

[GB50057-2010，定义2.0.5]

2

DB15/T1124—2017

3.10

防雷等电位连接lightningequipotentialbonding

将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位

差。

[GB50057-2010，定义2.0.24]

3.11

防雷区lightningprotectionzone(LPZ)

划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面，如不一定要有墙壁、地板或天

花板作为区界面。

[GB50057-2010，定义2.0.24]

3.12

电涌保护器surgeprotectivedevice（SPD）

用于限制瞬态过电压和分泄电涌电流的器件，它至少含有一个非线性元件。也称浪涌保护器。

[GB/T21431-2015，定义3.9]

3.13

电气系统electricalsystem

由低压供电组合部件构成的系统。也称低压配电系统或低压配电线路。

[GB50057-2010，定义2.0.26]

3.14

电子系统electronicsystem

由敏感电子组合部件构成的系统。例如：由通信设备、计算机、控制和仪表系统、无线电系统、电

力电子装置构成的系统。

[GB50057-2010，定义2.0.27]

4基本规定

4.1乳业设施的雷电灾害防御，应在调查地理、地质、土壤、气象、环境等条件和雷电活动规律、乳

业设施特点等基础上，确定防护措施。

4.2乳业设施的牛舍、挤奶厅、乳制品生产车间及其他相关设施应在雷电灾害风险评估的基础上，采

取综合防雷措施。其外部防雷装置和等电位连接导体的材料规格应符合附录A中表A.1、表A.2和表A.3

的规定。

4.3乳业设施雷电灾害风险评估应符合GB/T21714.2-2015的要求，乳业设施的防雷等级分类应符合

GB50057-2010第3章的规定。

4.4乳业设施防雷接闪器保护范围的计算应符合GB50057-2010附录D的规定。

4.5在土壤电阻率特别高的地区，接地装置的施工及降低接地电阻的方法应符合GB50601-2010的第

4.1.2条规定。

3

DB15/T1124—2017

5防雷技术要求

5.1牛舍

5.1.1牛舍的外部防雷装置设计宜利用牛舍的轻钢屋架、彩钢屋顶作为接闪器；利用钢结构柱作为引

下线，引下线平均间距不应大于25m；接地装置的敷设应符合GB50057-2010的第4.4.5条规定，接

地装置的接地电阻应符合GB50057-2010的第4.4.6条规定。外部防雷装置设计示意图参见附录B中图

B.1的内容。

5.1.2牛舍的金属门窗、金属钢管（或线槽）、牛卧床护栏、颈夹、犊牛栏、饮水槽、电风扇、牛体

刷等其他金属构件应做防雷等电位连接。

5.1.3运动场的金属饮水槽、水管、围栏等其他金属构件应做防雷等电位连接。

5.1.4防接触电压和跨步电压的措施应符合GB50057-2010的第4.5.6条规定。

5.2挤奶厅

5.2.1挤奶厅的外部防雷装置接闪器、引下线和接地装置的设计应符合本规范第5.1.1条的规定。外

部防雷装置设计示意图参见附录B中图B.2的内容。

5.2.2挤奶厅的奶罐、清洗罐、冷热交换器、挤奶台护栏（或转盘式挤奶设备导轨）及挤奶设备的真

空泵与稳压罐、脉动信号发生仪、集乳罐、排奶泵和挤奶管道、CIP间罐体等金属构件应做防雷等电位

连接。

5.2.3挤奶机器人的接地电阻值有特殊规定的应按其要求实施。

5.2.4待挤区的护栏、喷淋降温设备应做防雷等电位连接。

5.2.5防接触电压和跨步电压的措施应符合5.1.4条的规定。

5.3乳制品生产车间

5.3.1乳制品生产车间的外部防雷装置设计应符合GB50057-2010的第4.3节第二类防雷建筑物防雷

措施的规定。

5.3.2液态奶生产车间的灌装机、巴氏杀菌机、超高温杀菌机、均质机等大型金属设备均应做防雷等

电位连接。

5.3.3冷冻饮品生产车间的混料机、巴氏杀菌机、均质机、凝冻机、速冻隧道、精磨机、球磨机、制

冰机等大型金属设备均应做防雷等电位连接。

5.3.4酸奶生产车间的塑杯机、均质机、灌装机、巴氏奶罐等大型金属设备均应做防雷等电位连接。

5.3.5奶粉生产车间的浓缩效体、干燥塔、除尘器、旋风分离器、流化床、巴氏杀菌机、均质机、粉

仓、包装机等大型金属设备均应做防雷等电位连接。

5.3.6奶油、干酪等其他乳制品生产车间的大型金属设备均应做防雷等电位连接。

5.3.7乳制品生产车间的管道、管架应通过立柱就近与接地装置相连。易燃易爆场所平行敷设的管道、

管架和电缆金属外皮等长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于
