GB/T 24747-2009 有机热载体安全技术条件

犐犆犛２７．０６０．３０

犑９８

中华人民共和国国家标准

—

犌犅２４７４７２００９

有机热载体安全技术条件

犛犪犳犲狋狋犲犮犺狀狅犾狅犮狅狀犱犻狋犻狅狀狊犳狅狉犺犲犪狋狋狉犪狀狊犳犲狉犳犾狌犻犱狊

狔犵狔

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

２００９１０３０发布２０１００６０１实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

犌犅２４７４７２００９

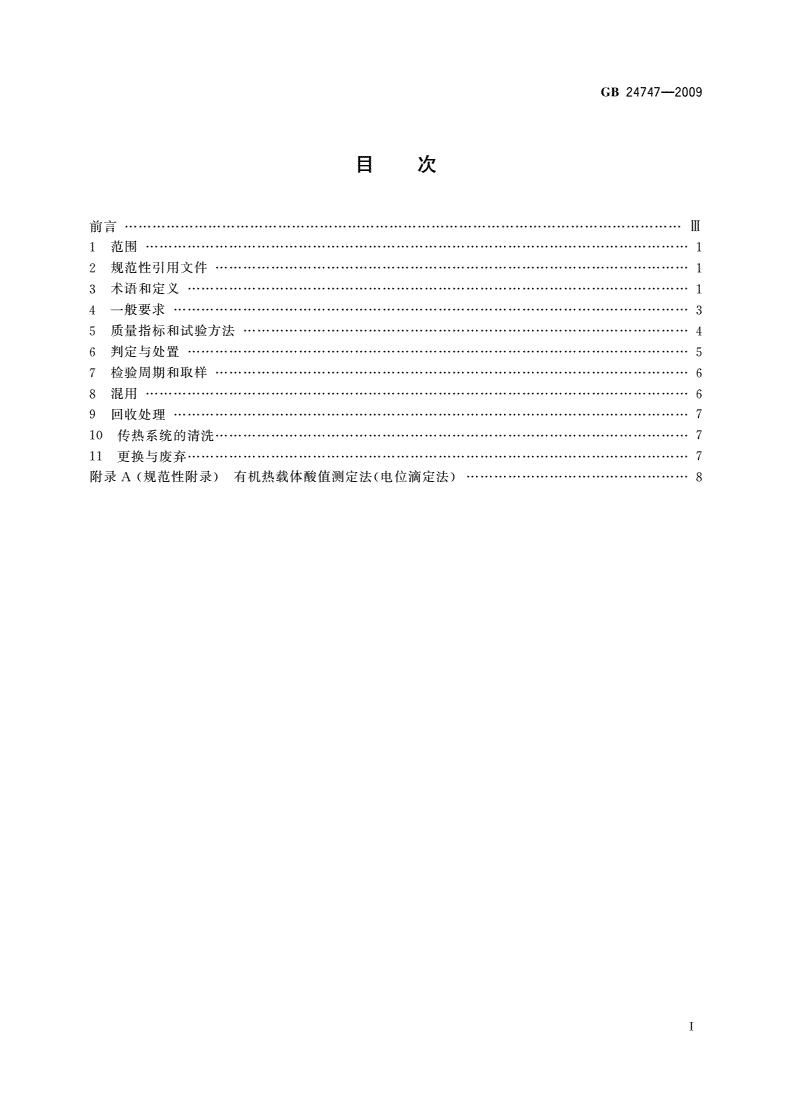

目次

前言Ⅲ

１范围１

２规范性引用文件１

３术语和定义１

４一般要求３

５质量指标和试验方法４

６判定与处置５

７检验周期和取样６

８混用６

９回收处理７

１０传热系统的清洗７

１１更换与废弃７

附录（规范性附录）有机热载体酸值测定法（电位滴定法）Ａ８

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅰ

—

犌犅２４７４７２００９

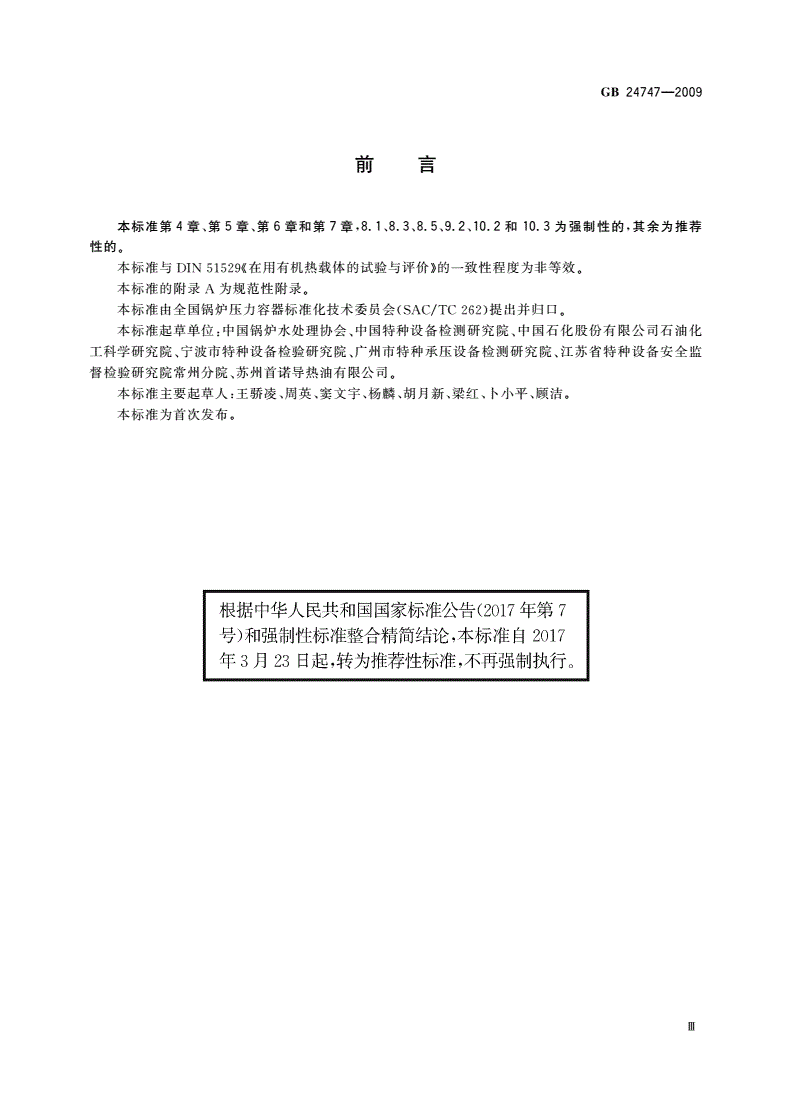

前言

本标准第章、第章、第章和第章，、、、、和为强制性的，其余为推荐

４５６７８．１８．３８．５９．２１０．２１０．３

性的。

本标准与ＤＩＮ５１５２９《在用有机热载体的试验与评价》的一致性程度为非等效。

本标准的附录为规范性附录。Ａ

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅲ

—

犌犅２４７４７２００９

有机热载体安全技术条件

１范围

本标准规定了各种类型的有机热载体锅炉及其传热系统所使用有机热载体的术语和定义、一般要

求、质量指标和试验方法、判定与处置、检验周期和取样、混用、回收处理、传热系统的清洗、更换与废弃。

本标准适用于以各种有机热载体锅炉为加热设备，并以间接加热为目的的有机热载体，不适用于仅

以冷冻和低温冷却为目的的有机热载体。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

ＧＢＴ２５９／石油产品水溶性酸及碱测定法

／闪点的测定宾斯基马丁闭口杯法（／—，：，）

ＧＢＴ２６１ＧＢＴ２６１２００８ＩＳＯ２７１９２００２ＭＯＤ

ＧＢＴ２６５／石油产品运动粘度测定法和动力粘度计算法

ＧＢＴ２６８／石油产品残炭测定法（康氏法）

／原油和液体石油产品密度实验室测定法（密度计法）（／—，：

ＧＢＴ１８８４ＧＢＴ１８８４２０００ｅｖＩＳＯ３６７５

ｑ

１９９８）

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

／石油计量表（／—，：）

ＧＢＴ１８８５ＧＢＴ１８８５１９９８ｅｖＩＳＯ９１２１９９１

ｑ

／石油液体手工取样法（／—，：）

ＧＢＴ４７５６ＧＢＴ４７５６１９９８ｅｖＩＳＯ３１７０１９８８

ｑ

／石油产品蒸馏测定法（／—，）

ＧＢＴ６５３６ＧＢＴ６５３６１９９７ｅｖＡＳＴＭＤ８６９５

ｑ

／分析实验室用水规格和试验方法（／—，：，）

ＧＢＴ６６８２ＧＢＴ６６８２２００８ＩＳＯ３６９６１９８７ＭＯＤ

ＧＢＴ１１１３３／液体石油产品水含量测定法（卡尔·费休法）

ＧＢＴ１１１３７／深色石油产品运动粘度测定法（逆流法）和动力粘度计算法

ＧＢＴ１６４８３／化学品安全技术说明书内容和项目顺序

／石油产品残炭测定法（微量法）（／—，：）

ＧＢＴ１７１４４ＧＢＴ１７１４４１９９７ｅｖＩＳＯ１０３７０１９９３

ｑ

／有机热载体热稳定性测定法（／—，：，）

ＧＢＴ２３８００ＧＢＴ２３８００２００９ＤＩＮ５１５２８１９９８ＭＯＤ

—有机热载体（：，）

ＧＢ２３９７１２００９ＤＩＮ５１５２２１９９８ＭＯＤ

ＳＨＴ０１７０／石油产品残炭测定法（电炉法）

ＳＨＴ０２４６／轻质石油产品中水含量测定法（电量法）

ＳＨＴ０５５８／石油馏分沸程分布测定法（气相色谱法）

／原油和石油产品密度测定法（形振动管法）

ＳＨＴ０６０４Ｕ

３术语和定义

下列术语和定义适用于本标准。

３．１

有机热载体犺犲犪狋狋狉犪狀狊犳犲狉犳犾狌犻犱狊

作为传热介质使用的有机物质的统称。

注：有机热载体包括被称为热传导液（ｈｅａｔｔｒａｎｓｆｅｒｆｌｕｉｄｓ）、导热油（ｈｏｔｏｉｌｓ）、有机传热介质（ｏｒａｎｉｃｈｅａｔｔｒａｎｓｆｅｒ

ｇ

）、热媒（）等用于间接传热目的的所有有机介质。根据化学组成可分类为合成型有机热载

ｃａｒｒｉｅｒｓｈｅａｔｉｎｍｅｄｉａ

ｇ

体和矿物油型有机热载体；根据沸程可分类为气相有机热载体和液相有机热载体。

１

—

犌犅２４７４７２００９

３．２

未使用有机热载体狌狀狌狊犲犱犺犲犪狋狋狉犪狀狊犳犲狉犳犾狌犻犱狊

尚未注入传热系统使用的有机热载体。

３．３

在用有机热载体犺犲犪狋狋狉犪狀狊犳犲狉犳犾狌犻犱狊犻狀狌狊犲

已经注入传热系统使用的有机热载体。

３．４

合成型有机热载体狊狀狋犺犲狋犻犮犺犲犪狋狋狉犪狀狊犳犲狉犳犾狌犻犱狊

狔

以化学合成工艺生产的，具有一定化学结构和确定的化学名称的有机热载体。

注：根据最高允许使用温度，合成型有机热载体划分为普通合成型和具有特殊高热稳定性合成型。

３．５

矿物油型有机热载体犿犻狀犲狉犪犾犺犲犪狋狋狉犪狀狊犳犲狉犳犾狌犻犱狊

以石油为原料，经蒸馏和精制（包括溶剂精制和加氢精制）工艺得到适当馏分生产的，主要组分为烃

类混合物的有机热载体。

３．６

气相有机热载体狏犪狅狌狉犺犪狊犲犺犲犪狋狋狉犪狀狊犳犲狉犳犾狌犻犱狊

狆狆

具有沸点或共沸点，可以在气相条件下使用的合成型有机热载体。

注：气相有机热载体也可以通过加压的方式在液相使用，因此又称为气相／液相有机热载体。

３．７

液相有机热载体犾犻狌犻犱犺犪狊犲犺犲犪狋狋狉犪狀狊犳犲狉犳犾狌犻犱狊

狇狆

具有一定馏程范围，在液相条件下使用的有机热载体。

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

３．８

热稳定性狋犺犲狉犿犪犾狊狋犪犫犻犾犻狋

狔

有机热载体在高温下抵抗化学分解的能力。

注：随着温度的升高，有机热载体将发生化学反应或分子重排，所生成的气相分解产物、低沸物、高沸物和不能蒸发

的产物将影响有机热载体的使用性能。

３．９

最高允许使用温度犿犪狓犻犿狌犿犲狉犿犻狋狋犲犱犫狌犾犽狋犲犿犲狉犪狋狌狉犲

狆狆

采用有机热载体热稳定性测定法进行检测，被测有机热载体的变质率不超过１０％（质量分数）条件

下的最高试验温度。

注：有机热载体热稳定性测定采用／。

ＧＢＴ２３８００

３．１０

最高工作温度犿犪狓犻犿狌犿狑狅狉犽犻狀狋犲犿犲狉犪狋狌狉犲

犵狆

在传热系统运行条件下，锅炉出口处测得的有机热载体平均主流体温度为工作温度；锅炉出口处允

许的有机热载体最高主流体温度为最高工作温度。

３．１１

最高允许液膜温度犿犪狓犻犿狌犿犲狉犿犻狋狋犲犱犳犻犾犿狋犲犿犲狉犪狋狌狉犲

狆狆

液膜温度是指与锅炉受热面接触的有机热载体边界层内的温度；最高允许液膜温度是有机热载体

与锅炉受热面接触处的最高允许温度。

３．１２

计算最高液膜温度犮犪犾犮狌犾犪狋犲犱犿犪狓犻犿狌犿犳犻犾犿狋犲犿犲狉犪狋狌狉犲

狆

有机热载体锅炉设计中，根据炉膛内的最大设计面积热流密度和炉管内有机热载体的设计换热条

件计算出的该锅炉最高液膜温度。

２

—

犌犅２４７４７２００９

３．１３

初馏点（犐犅犘犻狀犻狋犻犪犾犫狅犻犾犻狀狅犻狀狋）

犵狆

采用石油馏分沸程分布法进行测定，累加面积等于所得色谱图总面积０．５％的温度点。

注：石油馏分沸程分布的测定采用／。

ＳＨＴ０５５８

３．１４

低沸物犮狅犿狅狀犲狀狋狊狑犻狋犺犾狅狑犫狅犻犾犻狀狅犻狀狋

狆犵狆

在用有机热载体中馏出温度低于未使用有机热载体初馏点的物质。

３．１５

系统回流温度犫狌犾犽狋犲犿犲狉犪狋狌狉犲犪狋狋犺犲犻狀犾犲狋狅犳犫狅犻犾犲狉

狆

在锅炉进口处测得的系统回流的在用有机热载体平均主流体温度。

３．１６

质量指标狌犪犾犻狋犻狀犱犲狓

狇狔

用于界定有机热载体在使用中质量状况的指标。

注：根据其质量状况，在用有机热载体质量指标分为允许使用质量指标，安全警告质量指标和停止使用质量指标。

３．１７

闭式传热系统犮犾狅狊犲犱犺犲犪狋犻狀狊狊狋犲犿

犵狔

膨胀罐与大气隔离的有机热载体传热系统。

注：闭式系统通常采用惰性气体或冷油液封装置将膨胀罐与大气隔离。

３．１８

开式传热系统狅犲狀犻狀犺犲犪狋犻狀狊狊狋犲犿

狆犵犵狔

膨胀罐与大气相通的有机热载体传热系统。

４一般要求国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

有机热载体产品应符合—的要求。有机热载体供应商应提供以下产品质量证明

４．１ＧＢ２３９７１２００９

资料：

ａ）由国家主管部门认可的检测机构出具的该产品型式试验报告。

ｂ）由生产商出具的该批次产品出厂质量检验报告。如由供应商提供其复印件，该报告的真实性

应由供应商确认。

）符合／要求的化学品安全技术说明书。

ｃＧＢＴ１６４８３

４．２加入添加剂的有机热载体产品，除满足４．１的要求外，还应提供所加添加剂的类型和相关产品信

息，以及由国家主管部门认可的检测机构出具的以下证明资料：

）采用／的方法测定，加入添加剂前后有机热载体的热稳定性检测报告；

ａＧＢＴ２３８００

）采用—中附录的方法测定，加入添加剂前后有机热载体的热氧化安定性检

ｂＧＢ２３９７１２００９Ｃ

测报告。

４．３有机热载体的最高允许使用温度至少应高于有机热载体锅炉最高工作温度１０℃，其自燃点应不

低于最高允许使用温度。对于燃煤锅炉或锅炉辐射段的设计平均面积热流密度等于或大于５０ｋＷｍ／２

的情况，有机热载体最高允许使用温度应高于有机热载体锅炉最高工作温度２０℃。

４．４有机热载体最高允许液膜温度是传热系统内任何一处的有机热载体都不应超过的温度，有机热载

体锅炉的计算最高液膜温度不得高于有机热载体的最高允许液膜温度。

和类有机热载体应在闭式循环系统中使用；类有机热载体可在闭式或者开式

４．５ＬＱＣＬＱＤＬＱＢ

循环系统中使用，但开式系统膨胀罐内的有机热载体温度应低于。、、分类见

１００℃ＬＱＢＬＱＣＬＱＤ

—。

ＧＢ２３９７１２００９

４．６有机热载体不得直接用于加热或冷却具有氧化作用的化学品。在食品或药品生产过程中间接加

热使用的有机热载体，除了应符合—的规定外，还应满足国家有关食品及药品安全标准

ＧＢ２３９７１２００９

的要求。

３

—

犌犅２４７４７２００９

５质量指标和试验方法

５．１未使用有机热载体验证指标和试验方法

未使用有机热载体注入系统前（包括系统初次注入和运行过程中补充的未使用有机热载体）应根据

该产品型式试验报告，对其质量进行验证检验。检验项目和试验方法见表。

１

表１未使用有机热载体的验证指标和试验方法

项目判断指标试验方法

运动黏度（）／（２／）ｓ型式试验结果的±１０％ＧＢ／Ｔ２６５

４０℃ｍｍ≤

酸值／［／（以计）］附录

ｍｇｇＫＯＨ≤０．０５Ａ

水溶性酸碱
