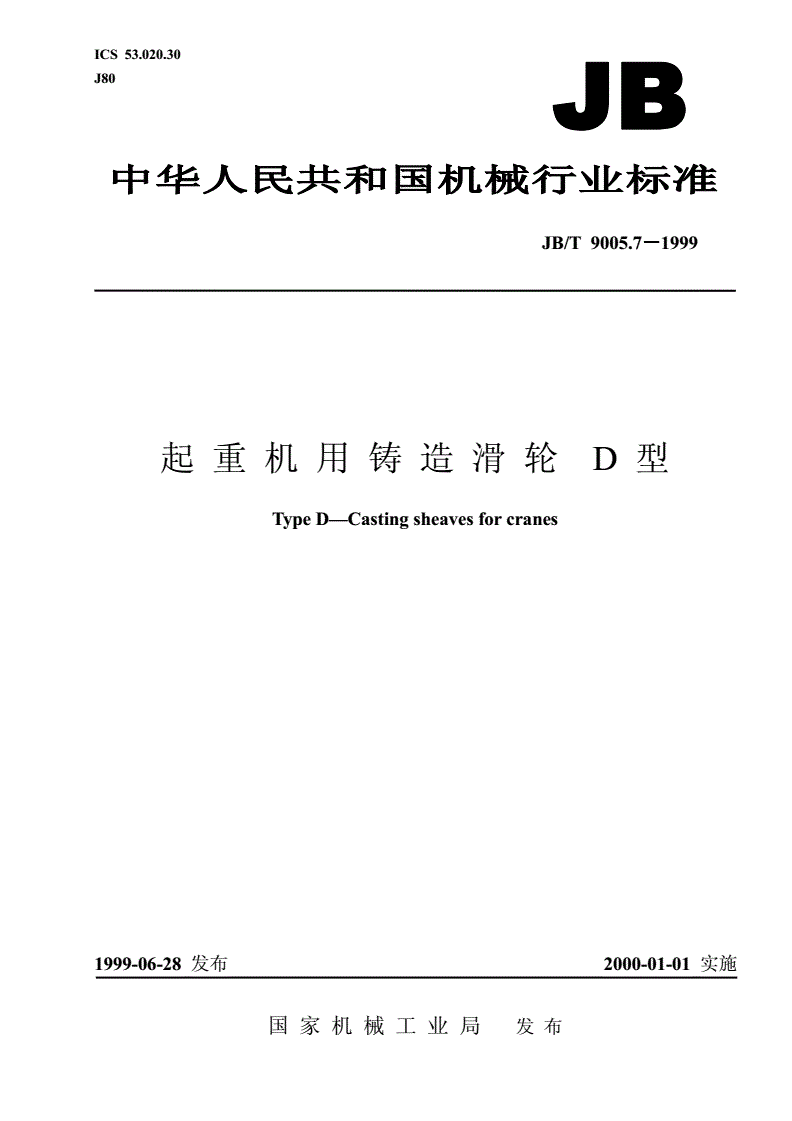

JB/T 9005.7-1999 起重机用铸造滑轮 D型

ICS53.020.30

J80

JB/T9005.7999－－－1

起重机用铸造滑轮D型

TypeD—Castingsheavesforcranes

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T9005.7－－－－1999

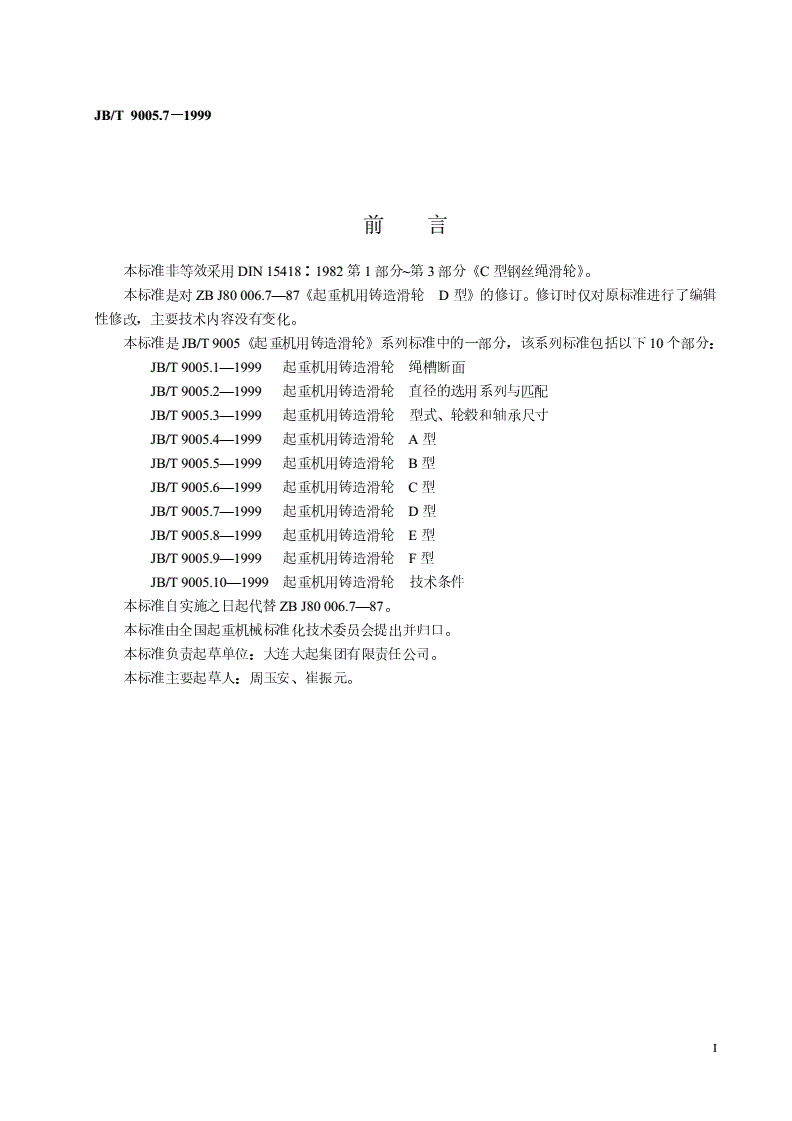

前言

本标准非等效采用DIN15418∶1982第1部分~第3部分《C型钢丝绳滑轮》。

本标准是对ZBJ80006.7—87《起重机用铸造滑轮D型》的修订。修订时仅对原标准进行了编辑

性修改，主要技术内容没有变化。

本标准是JB/T9005《起重机用铸造滑轮》系列标准中的一部分，该系列标准包括以下10个部分：

JB/T9005.1—1999起重机用铸造滑轮绳槽断面

JB/T9005.2—1999起重机用铸造滑轮直径的选用系列与匹配

JB/T9005.3—1999起重机用铸造滑轮型式、轮毂和轴承尺寸

JB/T9005.4—1999起重机用铸造滑轮A型

JB/T9005.5—1999起重机用铸造滑轮B型

JB/T9005.6—1999起重机用铸造滑轮C型

JB/T9005.7—1999起重机用铸造滑轮D型

JB/T9005.8—1999起重机用铸造滑轮E型

JB/T9005.9—1999起重机用铸造滑轮F型

JB/T9005.10—1999起重机用铸造滑轮技术条件

本标准自实施之日起代替ZBJ80006.7—87。

本标准由全国起重机械标准化技术委员会提出并归口。

本标准负责起草单位：大连大起集团有限责任公司。

本标准主要起草人：周玉安、崔振元。

I

中华人民共和国机械行业标准

JB/T9005.7－－－－1999

起重机用铸造滑轮型

D代替ZBJ80006.7—87

TypeD—Castingsheavesforcranes

1范围

本标准适用于在起重机动滑轮组范围内，要求密封较严的带滚动轴承无内轴套的钢丝绳铸造滑轮

（以下简称滑轮）。

在钢丝绳传动中的其他滑轮，例如定滑轮或除动滑轮组外的其他承载件中也可采用本标准中的滑

轮。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T68—1985开槽沉头螺钉

GB/T276—1994滚动轴承深沟球轴承外形尺寸

GB/T283—1994滚动轴承圆柱滚子轴承外形尺寸

GB/T819—1985十字槽沉头螺钉

3型式和尺寸

3.1D型滑轮按其采用滚动轴承型式的不同又分为D1型（带深沟球轴承）和D2型（带圆柱滚子轴承）。

D型滑轮的型式和尺寸详见图1和表1的规定。

D1型D2型

图1D型

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T9005.7－－－－1999

标记示例：

钢丝绳直径d=25mm，滑轮直径D=630mm和直径D5=90mm的D1型滑轮，标记为：

滑轮D125×630–90JB/T9005.7—1999

表1

尺寸mm滚动轴承代号沉头螺钉

按GB/T68螺钉数量

D1型D2型

DDDBBB

56734按GB/T276按GB/T283GB/T819

4560855590716209NF209M8×208

5060906090766210NF210M8×208

55701006095766211NF211M8×208

60701106095766212NF212M8×208

658012065100816213NF213M8×208

708012565100816214
