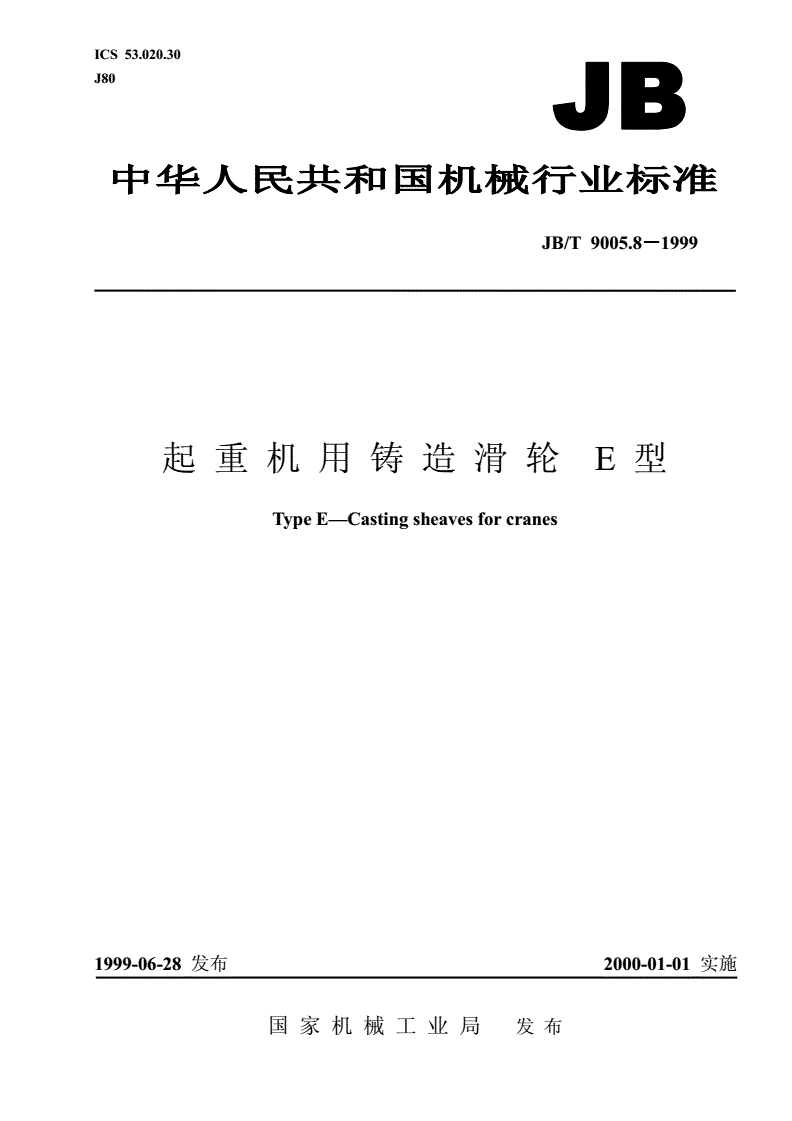

JB/T 9005.8-1999 起重机用铸造滑轮 E型

ICS53.020.30

J80

JB/T9005.8999－－－1

起重机用铸造滑轮E型

TypeE—Castingsheavesforcranes

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T9005.8－－－－1999

前言

本标准是对ZBJ80006.8—87《起重机用铸造滑轮E型》的修订。修订时仅对原标准进行了编辑

性修改，主要技术内容没有变化。

本标准是JB/T9005《起重机用铸造滑轮》系列标准中的一部分，该系列标准包括以下10个部分：

JB/T9005.1—1999起重机用铸造滑轮绳槽断面

JB/T9005.2—1999起重机用铸造滑轮直径的选用系列与匹配

JB/T9005.3—1999起重机用铸造滑轮型式、轮毂和轴承尺寸

JB/T9005.4—1999起重机用铸造滑轮A型

JB/T9005.5—1999起重机用铸造滑轮B型

JB/T9005.6—1999起重机用铸造滑轮C型

JB/T9005.7—1999起重机用铸造滑轮D型

JB/T9005.8—1999起重机用铸造滑轮E型

JB/T9005.9—1999起重机用铸造滑轮F型

JB/T9005.10—1999起重机用铸造滑轮技术条件

本标准自实施之日起代替ZBJ80006.8—87。

本标准由全国起重机械标准化技术委员会提出并归口。

本标准负责起草单位：大连大起集团有限责任公司。

本标准主要起草人：周玉安、崔振元。

I

中华人民共和国机械行业标准

JB/T9005.8－－－－1999

起重机用铸造滑轮型

E代替ZBJ80006.8—87

TypeE—Castingsheavesforcranes

1范围

本标准适用于在起重机动滑轮组范围内，要求一般密封的带滚动轴承无内轴套的钢丝绳铸造滑轮

（以下简称滑轮）。

在钢丝绳传动中的其他滑轮，例如定滑轮或除动滑轮组外的其他承载件中也可采用本标准规定的滑

轮。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T276—1994滚动轴承深沟球轴承外形尺寸

GB/T283—1994滚动轴承圆柱滚子轴承外形尺寸

3型式和尺寸

3.1E型滑轮按其采用滚动轴承型式的不同又分为E1型（带深沟球轴承）和E2型（带圆柱滚子轴承）。

E型滑轮的型式和尺寸详见图1和表1的规定。

E1型E2型

图1E型

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T9005.8－－－－1999

标记示例：

钢丝绳直径d=25mm，滑轮直径D=630mm和直径D5=130mm的E1型滑轮，标记为：

滑轮E125×630–130JB/T9005.8—1999

表1

尺寸mm滚动轴承代号

E型E型

DDDDBBBBS12B

567173492按GB/T276按GB/T28310

4560851105565484576209NJ20919

50609011560705350106210NJ21020

55701001256070535086211NJ21121

60701101356070535066212NJ21222

65801201506575585596213NJ21323

70801251556575585576214NJ21424

759013016070806360106215NJ21525

801001401707080636086216NJ21626

9011016019080907470106218NJ21830

1001201802108595797576220NJ22034

11013020023095105898596222NJ22238

1201402152451001109490106224NJ22440

1301502302651001109490106226NJ22640

140160250285100110949066228NJ22842

15017027030511012010
