GB/T 10403-2007 多极和双通道感应移相器通用技术条件

ICS29.160.30

K24

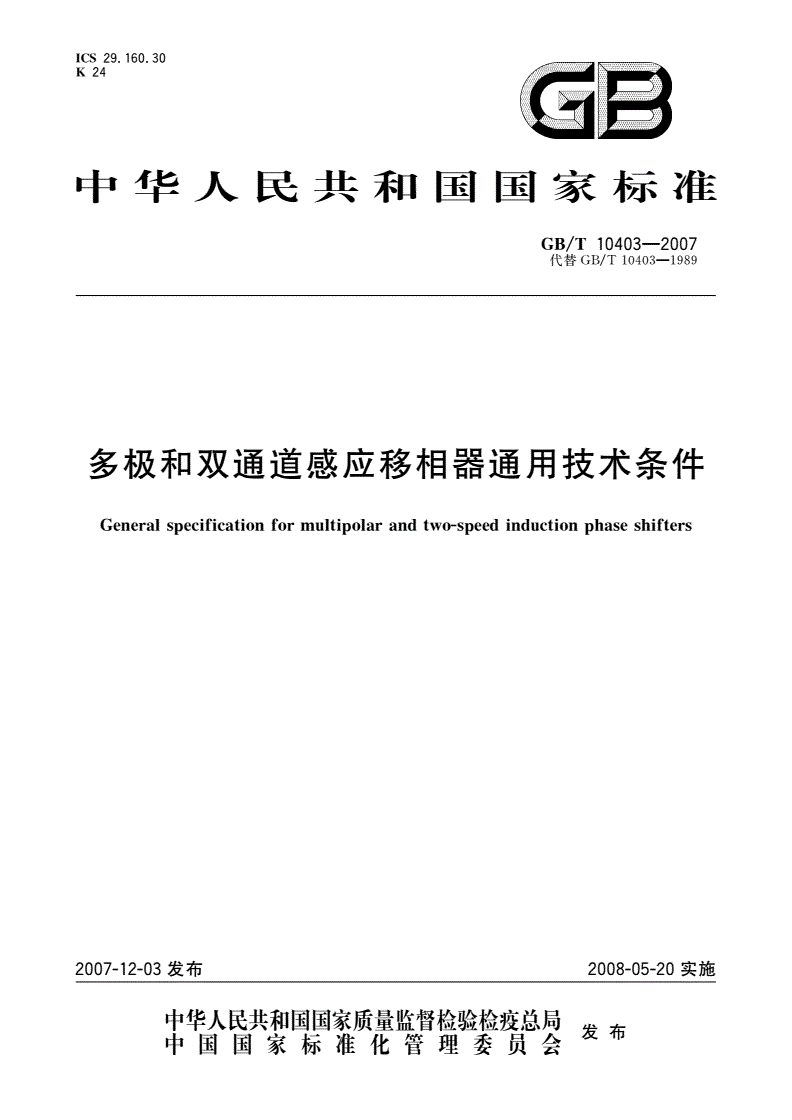

中华人民共和国国家标准

GB/T10403—2007

代替GB/T10403—1989

多极和双通道感应移相器通用技术条件

Generalspecificationformultipolarandtwo-speedinductionphaseshifters

2007-12-03发布2008-05-20实

发布

GB/T10403—2007

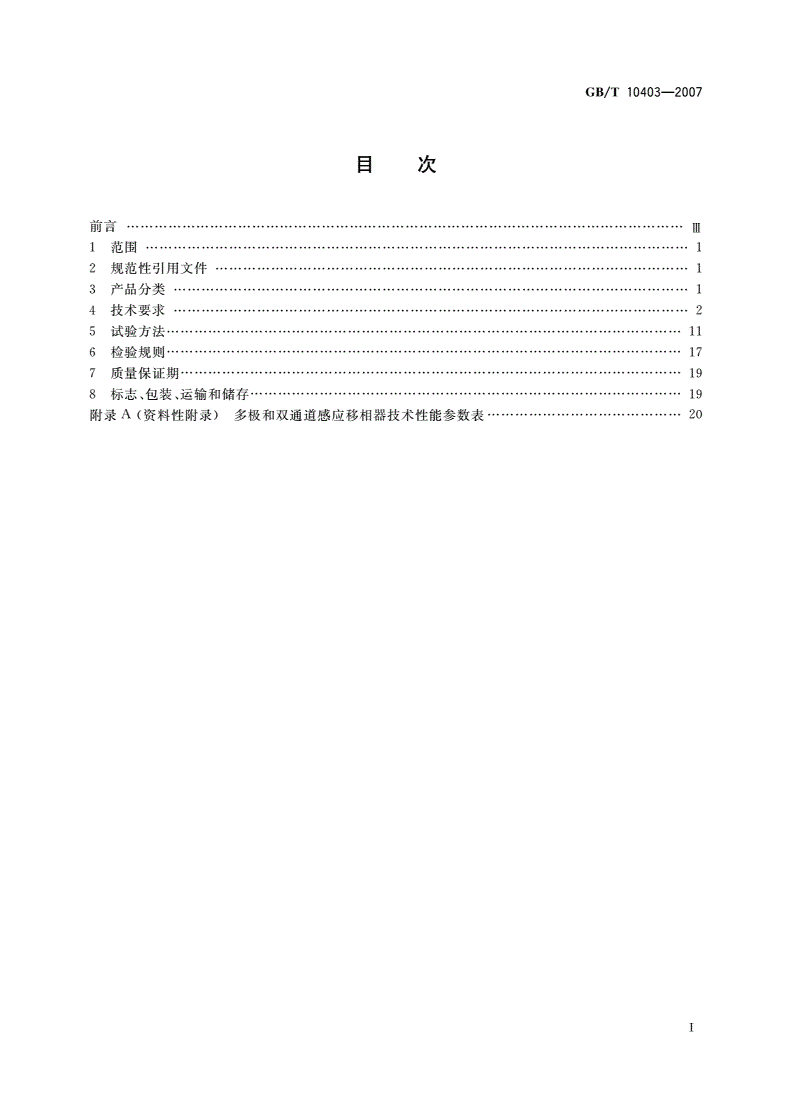

目次

前言m

1范围1

2规范性引用文件1

3产品分类1

4技术要求2

5试验方法11

6检验规则17

7质量保证期19

8标志、包装、运输和储存19

附录A（资料性附录）多极和双通道感应移相器技术性能参数表20

T

GB/T10403—2007

-1.Z-—1—

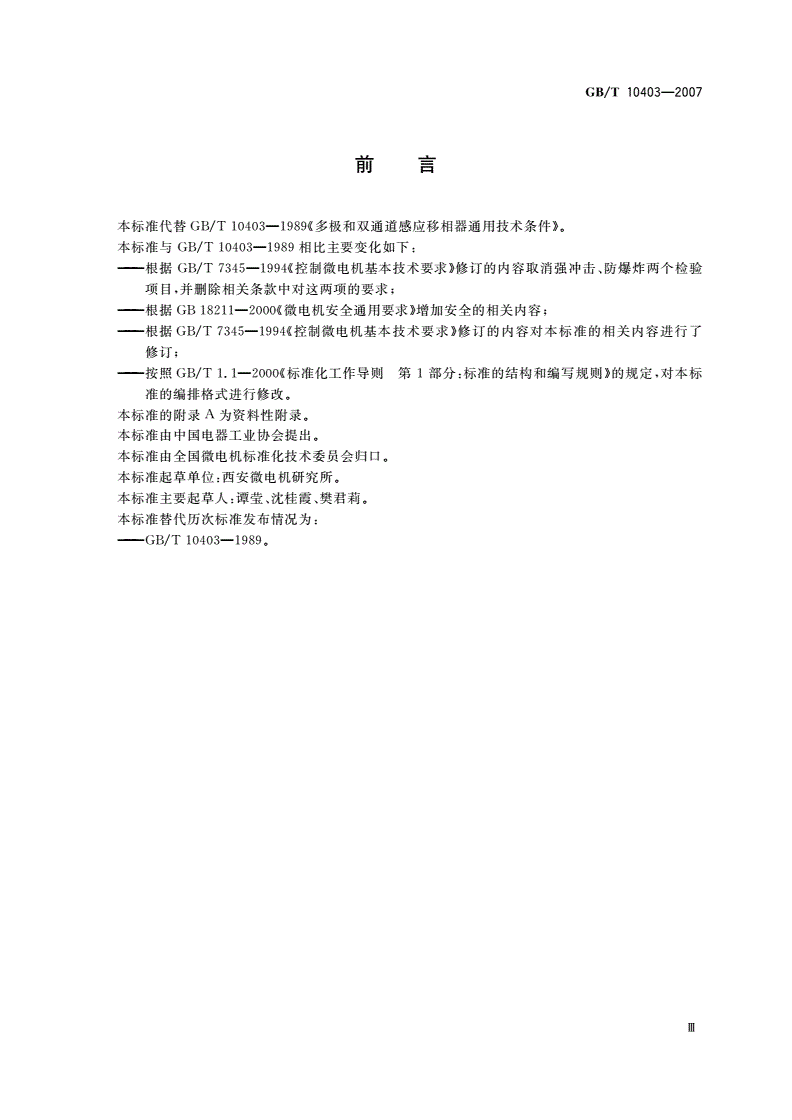

刖弓

本标准代替GB/T10403—1989«多极和双通道感应移相器通用技术条件》。

本标准与GB/T10403—1989相比主要变化如下：

-根据GB/T7345—1994《控制微电机基本技术要求》修订的内容取消强冲击、防爆炸两个检验

项目，并删除相关条款中对这两项的要求；

——根据GB18211—2000《微电机安全通用要求》增加安全的相关内容；

-根据GB/T7345-1994«控制微电机基本技术要求》修订的内容对本标准的相关内容进行了

修订；

—按照GB/T1.1-2000«标准化工作导则第1部分：标准的结构和编写规则》的规定，对本标

准的编排格式进行修改。

本标准的附录A为资料性附录。

本标准由中国电器工业协会提出。

本标准由全国微电机标准化技术委员会归口。

本标准起草单位:西安微电机研究所。

本标准主要起草人:谭莹、沈桂霞、樊君莉。

本标准替代历次标准发布情况为：

——GB/T10403—1989O

ni

GB/T10403—2007

多极和双通道感应移相器通用技术条件

1范围

本标准规定了多极和双通道感应移相器的产品分类、技术要求、试验方法、检验规则等。

本标准适用于在相位控制的同步随动系统和轴角一数字转换中作为精密的角度传感元件的多极和

双通道感应移相器。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T282&1—2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样

计划（ISO2859-1:1999,IDT）

GB/T7345—1994控制微电机基本技术要求

GB/T10405—2001控制电机型号命名方法

GB18211—2000微电机安全通用要求

JB/T8162—1999控制微电机包装技术条件

3产品分类

3.1型号

多极和双通道感应移相器（以下简称电机）的型号按GB/T10405-2001的规定由以下四部分

组成。

70YD1604C

丁TT丨派生代号

性能参数代号

产品名称代号

机座号

3.2机座号

机座号与电机外径的关系见表1。

表1

机座号电机外径/mm机座号电机外径/mm

454516()160

7070250250

11011032()320

3.3产品名称代号

产品名称代号由两个大写汉语拼音字母组成。

GB/T10403—2007

多极感应移相器为YD（移、多）；

双通道感应移相器为YS（移、双）。

3.4性能参数代号

性能参数代号由3~4位阿拉伯数字组成，前两位数字为极对数代号，第3~4位数字为频率代号。

极对数代号与极对数的对应关系见表2。

表2

极对数代号极对数极对数代号极对数

0443232

0883636

16166464

202028128

频率代号与额定频率的对应关系见表30

表3

频率代号额定频率/Hz

04400

11000

22000

3.5派生代号

派生代号用一个大写汉语拼音字母表示。A-L表示结构派生代号。L以后的字母表示性能或其

他结构派生代号。

4技术要求

4.1使用环境条件

电机的使用环境条件应符合GB/T7345—1994中4.1的规定。

4.2基本参数

基本参数应符合表4规定。

表4

类型额定频率/Hz额定输入电压/V输出电压/V极对数精机开路输入阻抗/Q

YD型，YS型400,1000,20001558,16,20,32,36,64,128100,150,200,400,600

4.3技术性能参数

电机的技术性能参数应符合产品专用技术条件的规定，可参考附录A。

4.4旋转方向

从非出线端视之，转子逆时针方向旋转为旋转正方向。

4.5电气原理图及基准相位零位

从非出线端视之，当电机处于基准相位零位吋的电气原理图和相量图如表5。

当转子从基准相位零位正向转过一个角度0吋的电气原理图、相量图和输出电压方程式，应符合

表6的规定。

2

GB/T10403—2007

表5

类型电气原理图

YS型

YD型

注1：图中C、R和Rb分别为粗机的移相电容、移相电阻和补偿电|5H;Cp,Rp,Rb,Rbp分别为精机的移相电容、移

相电阻和补偿电阻谄p为粗、精机相位零位偏差。

注2：移相回路中允许采用补偿电感进行补偿。

表6

类型

YS型

3

GB/T10403—2007

表6（续）

类型电气原理图输出电压方程式利相量图

u2p=-^u^

—Q\2

fA、、!厂、/心

YD型乂7T\/ro

「\TS7时1——卄

0J

/

注：K表示粗机不带移相回路时的变压比；Kp为精机不带移相回路时的变压比；九为粗、精机相位零位偏差；

P为极对数。

4.6外观

电机的外观应符合GB/T7345—1994中4.3的规定。

4.7外形及安装尺寸

4.7.1基本结构

电机以分装式有凸缘为基本结构，外形及安装尺寸应符合图1和表7的规定。

图1

表7单位为毫米

尺寸代号及公差带

机座号DD°L>7虹hL

hlOh7hlOH7±0.1±0.1——

454545506440.020.0235

7070707620660.030.0335

11011011011850660.030.0335

16016016017080660.040.0440

250250250260150660.040.0450

32032032035020015100.050.0555

4

GB/T10403—2007

4.7.2派生结构

派生结构的派生代号、结构型式与轴伸型式等外形及安装尺寸应符合表8的规定。

表8

派生代号ABCDEFGH.1KL

机座号70〜32045〜32(】70〜16045

结构型式分装式组装式

端部大

安装型式有凸缘无凸缘法兰盘及腰形孔外圆及凸缘止口及

凹槽

结构图图1图2图3图4图5

外形尺寸表9表10表11表12表13

螺纹止螺纹止

螺纹止光轴仲螺纹止光轴仲

轴伸型式"空心轴光轴伸推轴伸光轴仲推轴仲光轴仲

推轴伸双轴仲推轴仲双轴仲

双轴伸双轴仲

轴仲结构—图6图7图6图7图6图7图6图7图5

轴伸尺寸—表14表15表14表15表14表15表14表15表13

a双轴仲电机的另一端轴仲应符合图8和表16的规定。

表9单位为毫米

尺寸代号及公差带

机座号DDod7h2仏L

hlOh7hlOH7±0.1±0.1——

7070707630660.()30.0335

11011011011830660.()30.0335

32032032035015015100.050.0555

~◎叫I、」

图2

5

GB/T10403—2007

表10单位为毫米

尺寸代号及公差带

机座号DDi『2L

hlOH7

454560.020.0235

7070200.030.0335

110110500.030.0335

160160800.040.0440

2502501500.040.0450

3203202000.050.0555

图3

表11单位为毫米

尺寸代号及公差带

机座号DDiDcS加叽L

hlOh7hlOi0.1—±0.1iO.1——茎

70707084774680.030.0670

11011011012811958100.050.1055

16016016017816958100.050.1050

图4

6

GB/T10403—2007

表12单位为毫米

尺寸代号及公差带

机座号DD,o6h2心九L

hlOh7hlO±0.1±0.1±0.2——

707070821022100.030.0645

11011011012212.52512.50.050.1055

160160160176153()150.050.1065
