DB13/T 5217-2020 河道人工湿地设计规范

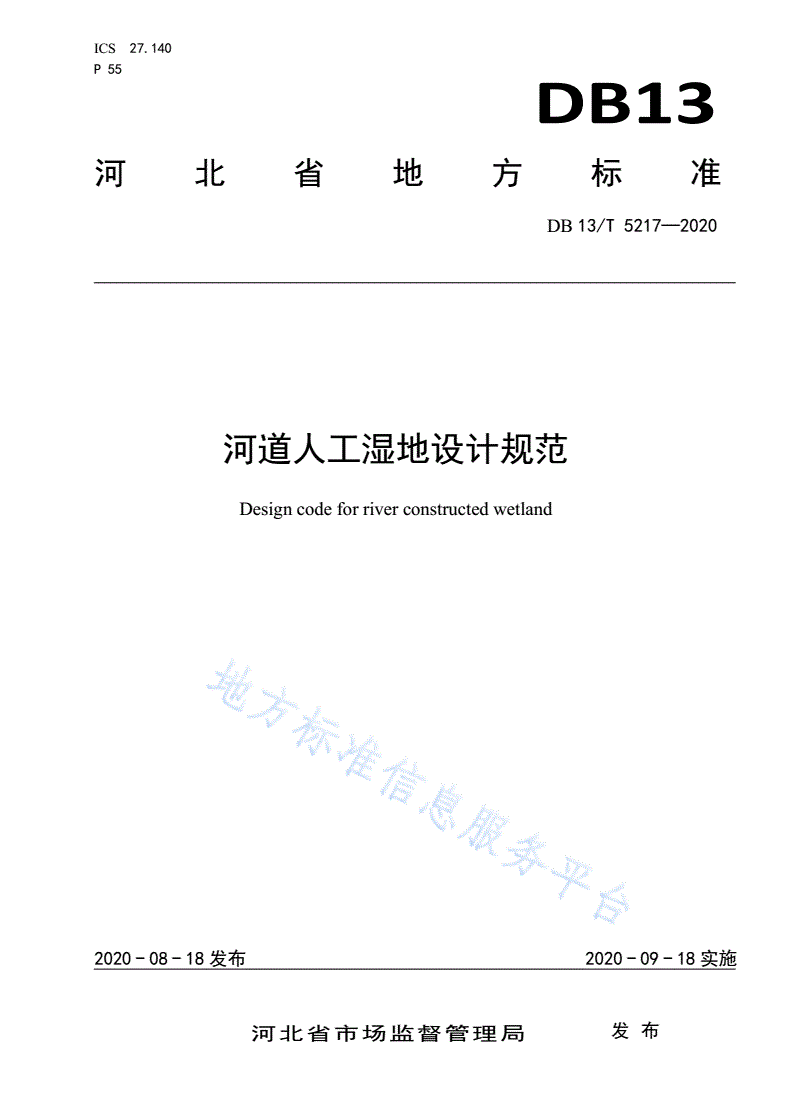

ICS27.140

P55

DB13

河北省地方标准

DB13/T5217—2020

河道人工湿地设计规范

Designcodeforriverconstructedwetland

2020-08-18发布2020-09-18实施

河北省市场监督管理局发布

DB13/T5217—2020

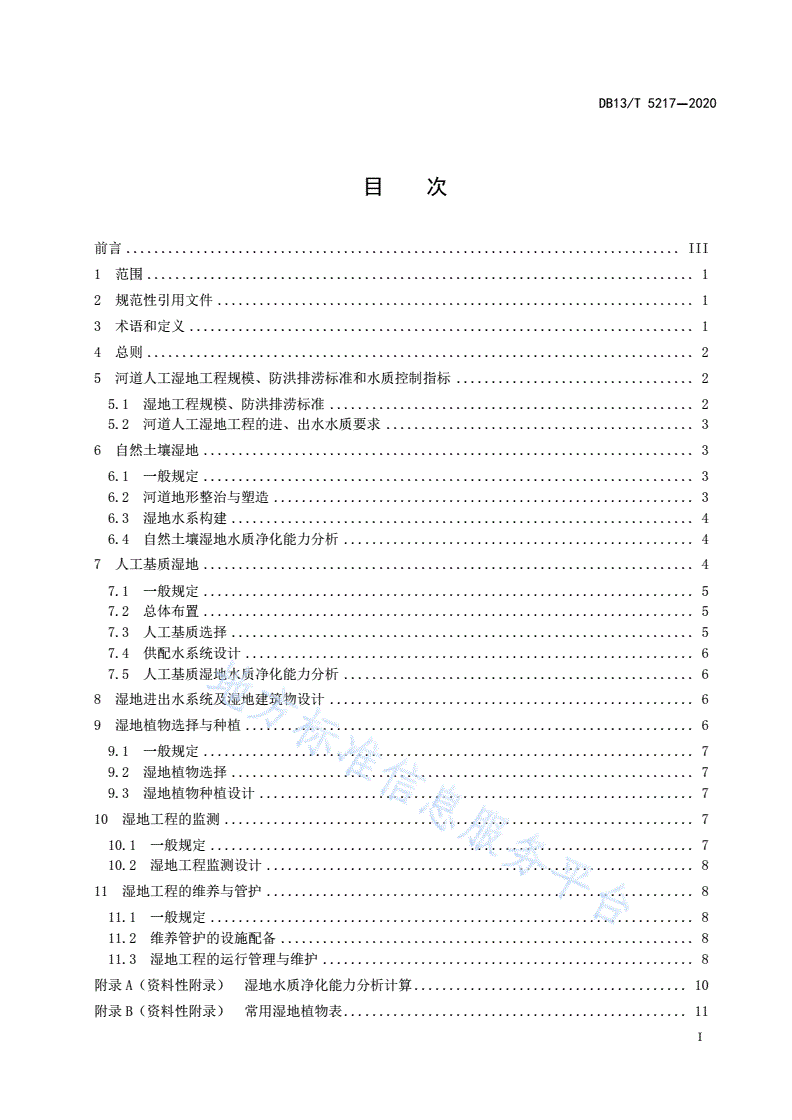

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4总则..............................................................................2

5河道人工湿地工程规模、防洪排涝标准和水质控制指标..................................2

5.1湿地工程规模、防洪排涝标准....................................................2

5.2河道人工湿地工程的进、出水水质要求............................................3

6自然土壤湿地......................................................................3

6.1一般规定......................................................................3

6.2河道地形整治与塑造............................................................3

6.3湿地水系构建..................................................................4

6.4自然土壤湿地水质净化能力分析..................................................4

7人工基质湿地......................................................................4

7.1一般规定......................................................................5

7.2总体布置......................................................................5

7.3人工基质选择..................................................................5

7.4供配水系统设计................................................................6

7.5人工基质湿地水质净化能力分析..................................................6

8湿地进出水系统及湿地建筑物设计....................................................6

9湿地植物选择与种植................................................................6

9.1一般规定......................................................................7

9.2湿地植物选择..................................................................7

9.3湿地植物种植设计..............................................................7

10湿地工程的监测...................................................................7

10.1一般规定.....................................................................7

10.2湿地工程监测设计.............................................................8

11湿地工程的维养与管护.............................................................8

11.1一般规定.....................................................................8

11.2维养管护的设施配备...........................................................8

11.3湿地工程的运行管理与维护.....................................................8

附录A（资料性附录）湿地水质净化能力分析计算.......................................10

附录B（资料性附录）常用湿地植物表.................................................11

I

DB13/T5217—2020

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北省水利厅提出并归口。

本标准起草单位：河北省水利水电勘测设计研究院。

本标准主要起草人：傅长锋、陈平、刘修水、季保群、杨铁树、刘天翼、李爽、张丽丽、李薇、周

园园、刘欣妹、高宏芳、王玥、富饶、柴晓飞、沈丽研、于坤荣、田义轩、冀岩、王聪。

II

DB13/T5217—2020

河道人工湿地设计规范

1范围

本标准规定了河道人工湿地工程的术语和定义、总则，河道人工湿地工程规模、防洪排涝标准和水

质控制指标，自然土壤湿地、人工基质湿地、湿地引配水系统及湿地建筑物设计、湿地植物选择与种植、

湿地工程的监测、湿地工程的维养与管护等。

本标准适用于各类河道、水系沟叉、人工水道的湿地新建、改扩建及生态湿地修复工程，湖泊洼淀

等其它湿地工程可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB3838地表水环境质量标准

GB15618土壤环境质量标准

GB/T25173水域纳污能力计算规程

GB50201防洪标准

GB50288灌溉与排水工程设计标准

GB50707河道整治设计规范

CJJ60城镇污水处理厂运行、维护及安全技术规程

HJ2005人工湿地污水处理工程技术规范

SL4农田排水工程技术规范

SL/Z479河湖生态需水评估导则

SL482灌溉与排水渠系建筑物设计规范

SL709河湖生态保护与修复导则

SL/Z712河湖生态环境需水计算规范

DB13/T2700水工柔性生态防护结构设计规范

3术语和定义

3.1

河道人工湿地riverconstructedwetland

又称河流型人工湿地，包括自然土壤湿地、人工基质湿地。位于江、河、溪流等自然形成的线性水

域内，暂时或长期覆盖水深不超过2m的低地。

3.2

自然土壤湿地naturalsoilwetland

指在现状河床自然土壤地层结构上或通过表层稍加挖填平整后，提供湿地植物和微生物生长的植物

种植和水体漫流的湿地，可自然运行，也可通过人工控制运行。

3.3

1

DB13/T5217—2020

人工基质湿地constructedsubstratewetland

指利用天然土壤、砂、砾石等材料，和（或）沸石、石灰石、陶瓷等人工材料人为建造和控制运行，

并为湿地植物和微生物生长的植物种植和水体漫流提供基质床体，模拟自然湿地结构和功能的湿地。其

主要目的是用于水质净化，根据水流形态分为表面流人工湿地和潜流人工湿地两种基本形式。

3.4

湿地基质wetlandsubstrate

指提供湿地植物与微生物生长并对污染物起过滤、吸收作用的填充材料，包括土壤、砂、砾石、沸

石、石灰石、页岩、塑料、陶瓷等。

3.5

湿地池wetlandpool

指天然形成或人工圩筑形成的一个封闭区域，其水流从区域的一端流向另一端。

4总则

4.1河道人工湿地设计应遵循生态保护优先的原则，并依据现状河道生态状况、地形地貌、河道走势，

湿地规模及需求，分区块进行湿地生态建设或修复。

4.2河道人工湿地应满足水质深度净化指标、水系沟通等要求，还应满足防洪、排涝要求，并与区域

水功能区、生态景观相协调。

4.3河流湿地形态应与河势方向一致，利用地形变化以及水面宽窄、曲直变化等来影响和控制水流线

路和速度。

4.4湿地生态需水计算方法应符合SL/Z479、SL709、SL/Z712等有关规定，并提出最低和适宜的生

态水位和生态基流要求。

4.5湿生植物和水生植物应以乡土植物为主，不得采用入侵性植物物种。

4.6河道人工湿地工程有水质深度净化功能要求的，应遵循下列原则：

a)应设置独立的功能性湿地区；

b)人工基质湿地区宜布置在河道滩地相对较高的区域；

c)湿地内给水系统应相对独立；

d)选择当地优势水质净化能力强的作物，并制定专项维养方案；

e)宜采取适当保温措施，保障湿地生物在低温季节正常生长，确保冬季湿地净化效果；

f)应提出生态需水过程和需水总量的要求，确保动植物生长所需水量。

4.7河道人工湿地工程设计应对河床糙率值的改变情况进行分析评价，并在此基础上复核河道的过流

能力、推求水面线。必要时调整湿地工程布置、湿地植物种类和种植密度等河道综合治理总体布置。

4.8本标准未尽事宜,如工程配套设施、辅助工程等按有关规范执行。

5河道人工湿地工程规模、防洪排涝标准和水质控制指标

5.1湿地工程规模、防洪排涝标准

5.1.1湿地工程的规模宜按表1划分。

2

DB13/T5217—2020

表1湿地工程规模划分

湿地工程规模

分类计量单位

小型中型大型

人工基质湿地，处理能力m3/d＜30003000（含）～10000≥10000

自然土壤湿地，湿地面积km2＜5050（含）～200≥200

5.1.2河道人工湿地工程一般不设防洪标准，可根据湿地工程的重要性、遭遇行洪时水毁损失程度，

可分区块按河道主槽行洪排涝流量或水位确定保护标准。

5.1.3大、中、小型湿地工程的排涝保护标准一般可按5年、3年、2年一遇农田排涝标准设计，耐淹

水深和耐淹历时等参数可按当地或邻近类似地区排水试验资料，或调查资料分析确定，具体计算可参照

SL4、GB50288等。

5.1.4专为湿地工程配置的渠系及其构筑物应满足湿地输水、排涝等规模要求，设计标准宜采用湿地

排涝保护标准。

5.1.5湿地范围内的现状水系不宜做大幅度调整，承担行洪、排涝功能的水系，应保障其运行安全，

其设计标准应满足行洪、排涝要求。

5.1.6穿堤建筑物或在堤上修建的湿地配水渠系建筑物，其级别应不低于所在堤防工程级别。

5.2河道人工湿地工程的进、出水水质要求

5.2.1湿地工程的入口水质应满足河道所在水功能区水质标准要求。

5.2.2湿地工程的出口水质应符合设计要求的水质指标标准，且不低于河道所在水功能区水质标准。

6自然土壤湿地

6.1一般规定

6.1.1自然土壤湿地多属表面流湿地，河道地形整治与塑造应尊重原有地形、地貌，利用为主、改造

为辅；需要进行较大规
