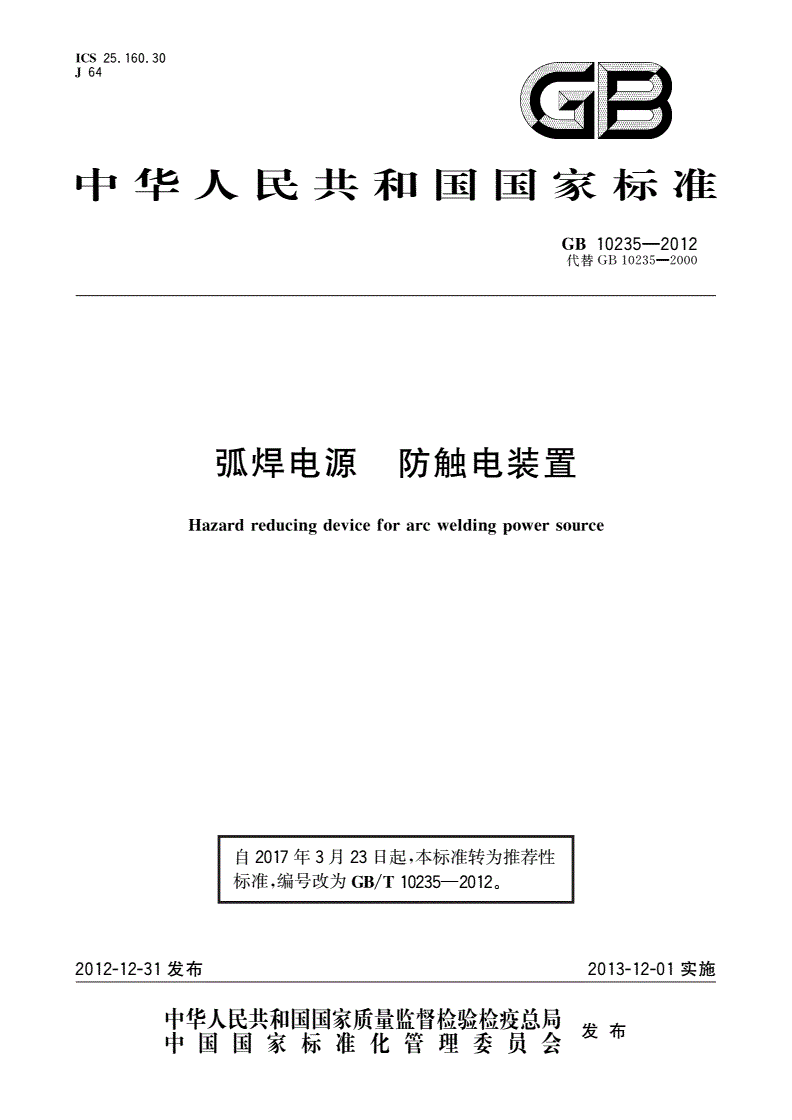

GB/T 10235-2012 弧焊电源 防触电装置

ICS25.160.30

J64百目

中华人民共和国国家标准

GB10235—2012

代替GB10235—2000

弧焊电源防触电装置

Hazardreducingdeviceforarcweldingpowersource

自2017年3月23日起，本标准转为推荐性

标准，编号改GBA10235-2012O

2012-12-31发布2013-12-01实施

GB10235—2012

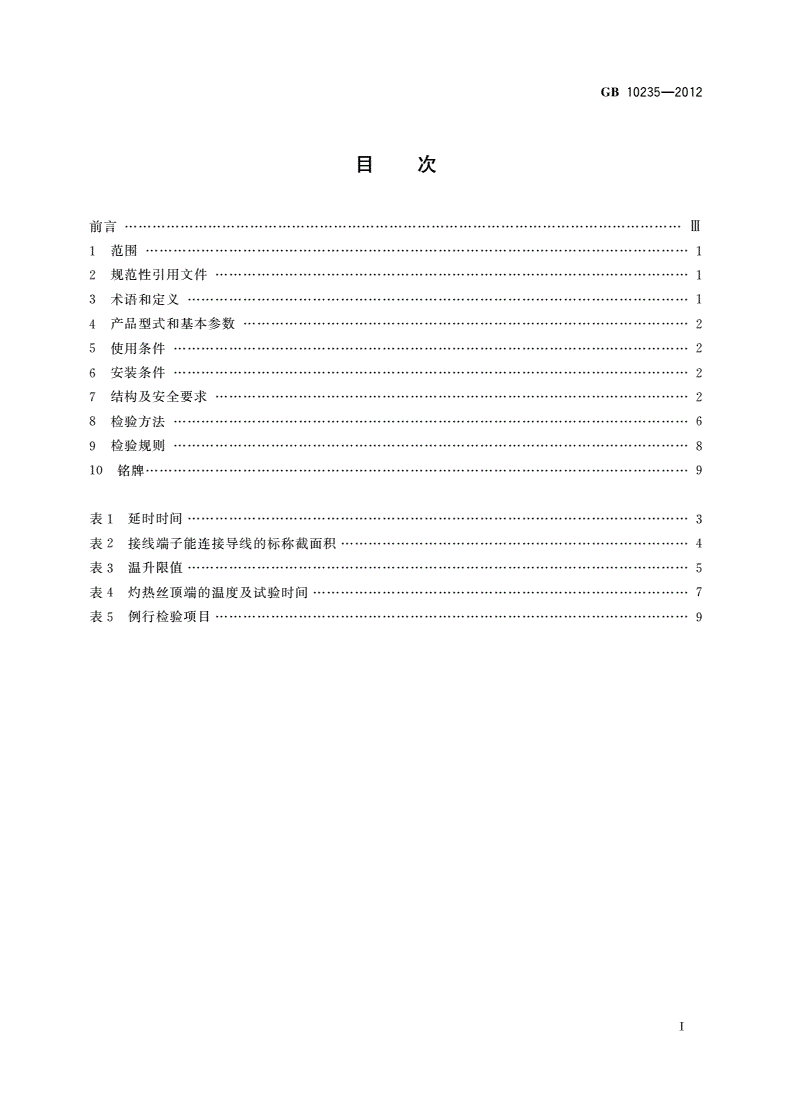

目次

前言m

i范围1

2规范性引用文件1

3术语和定义1

4产品型式和基本参数2

5使用条件2

6安装条件2

7结构及安全要求2

8检验方法6

9检验规则8

10铭牌9

表1延时时间3

表2接线端子能连接导线的标称截面积4

表3温升限值5

表4灼热丝顶端的温度及试验时间7

表5例行检验项目9

T

根据中华人民共和国国家标准公告(2017年第7

号)和强制性标准整合精简结论，本标准自2017GB10235—2012

年3月23日起，转为推荐性标准，不再强制执行。

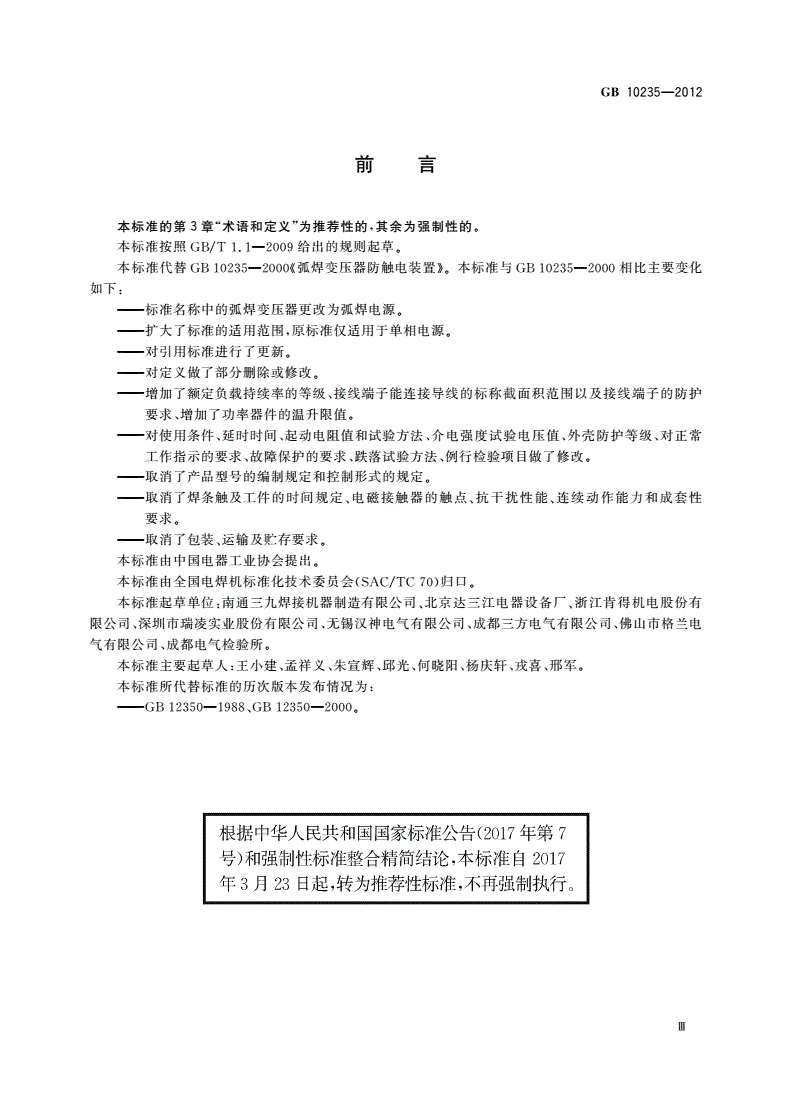

前言

本标准的第3章“术语和定义”为推荐性的，其余为强制性的。

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB10235—2000«弧焊变压器防触电装置》。本标准与GB10235—2000相比主要变化

如下：

——标准名称中的弧焊变压器更改为弧焊电源。

——扩大了标准的适用范围，原标准仅适用于单相电源。

——对引用标准进行了更新’

——对定义做了部分删除或修改。

—增加了额定负载持续率的等级、接线端子能连接导线的标称截面积范围以及接线端子的防护

要求、增加了功率器件的温升限值。

—对使用条件、延时时间、起动电阻值和试验方法、介电强度试验电压值、外壳防护等级、对正常

丁作指示的要求、故障保护的要求、跌落试验方法、例行检验项目做了修改。

——取消了产品型号的编制规定和控制形式的规定。

-取消了焊条触及工件的时间规定、电磁接触器的触点、抗干扰性能、连续动作能力和成套性

要求。

——取消了包装、运输及贮存要求。

本标准由中国电器工业协会提出。

本标准由全国电焊机标准化技术委员会(SAC/TC70)归口。

本标准起草单位：南通三九焊接机器制造有限公司、北京达三江电器设备厂、浙江肯得机电股份有

限公司、深圳市瑞凌实业股份有限公司、无锡汉神电气有限公司、成都三方电气有限公司、佛山市格兰电

气有限公司、成都电气检验所。

本标准主要起草人:王小建、孟祥义、朱宣辉、邱光、何晓阳、杨庆轩、戎喜、邢军。

本标准所代替标准的历次版本发布情况：

——GB12350—1988.GB12350—2000。

m

GB10235—2012

弧焊电源防触电装置

1范围

本标准规定了弧焊电源防触电装置的产品型式、基本参数、结构及安全要求、检验方法、检验规则和

铭牌信息等。

本标准适用于GB15579.1所规定的各种类型的弧焊电源用的防触电装置（以下简称装置）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.3电工电子产品环境试验第2部分:试验方法试验Cab：恒定湿热试验

GB/T2900.22电T名词术语电焊机

GB4208外壳防护等级（IP代码）

GB/T5169.10电T电子产品着火危险试验第10部分:灼热丝/热丝基本试验方法灼热丝装

置和通用试验方法

GB/T5169.11电T电子产品着火危险试验第11部分:灼热丝/热丝基本试验方法成品的灼

热丝可燃性试验方法

GB15579.1弧焊设备第1部分：焊接电源

3术语和定义

GB/T2900.22、GB15579.1界定的以及下列术语和定义适用于本文件。

3.1

动作电阻actingresistance

使装置动作的弧焊电源输出回路的最大电阻值。

3.2

起动时间operatingtime

从焊条接触到丁件至弧焊电源达到额定空载电压的时间。

3.3

延时时间delayingtime

从弧焊电源产生额定空载电压到降至低空载电压的时间。

3.4

内装式装置innerdevice

安装于弧焊电源壳体内，并可单独销售的装置。此装置可以有独立的外壳，也可以以弧焊电源的外

壳兼做装置的外壳。

3.5

外装式装置outerdevice

安装于弧焊电源外部的装置。

1

GB10235—2012

3.6

柜装式装置deviceinsideswitchcabinet

安装于对弧焊电源供电的低压配电屏内的装置。

4产品型式和基本参数

4.1产品型式

按装置的安装方式分为内装式、外装式和柜装式。

4.2基本参数

4.2.1额定输入条件

装置的额定输入采用电网供电或以弧焊电源的次级回路输出作为装置的能量输入。

4.2.2额定电流等级

装置的额定电流等级与弧焊电源的额定输入电流相对应，100A以下推荐按R5优先数系分档；

100A以上推荐按Rl（）优先数系分档。常用的额定电流（A）等级：

25,40,63,100,125,160。

4.2.3额定负载持续率（％）

20,35,60,80,100。

4.2.4工作周期

10mi或连续＜,

5使用条件

5.1环境条件

应符合GB15579.1的相关规定。

5.2特殊环境条件

当使用的环境条件不符合5.1时，用户应在订货时提出，与制造商协商解决。

6安装条件

装置应按产品制造商规定的要求进行安装。

7结构及安全要求

7.1动作能力

采用电源电网供电的装置应在额定输入电压的85%〜110%范围内正常工作；由弧焊电源的次级

2

GB10235—2012

回路输出作为能量输入的装置应在弧焊电源规定的空载电压范围内正常工作。

7.2起动时间

装置的起动时间
